Спосіб гідровисіву пророщеного насіння

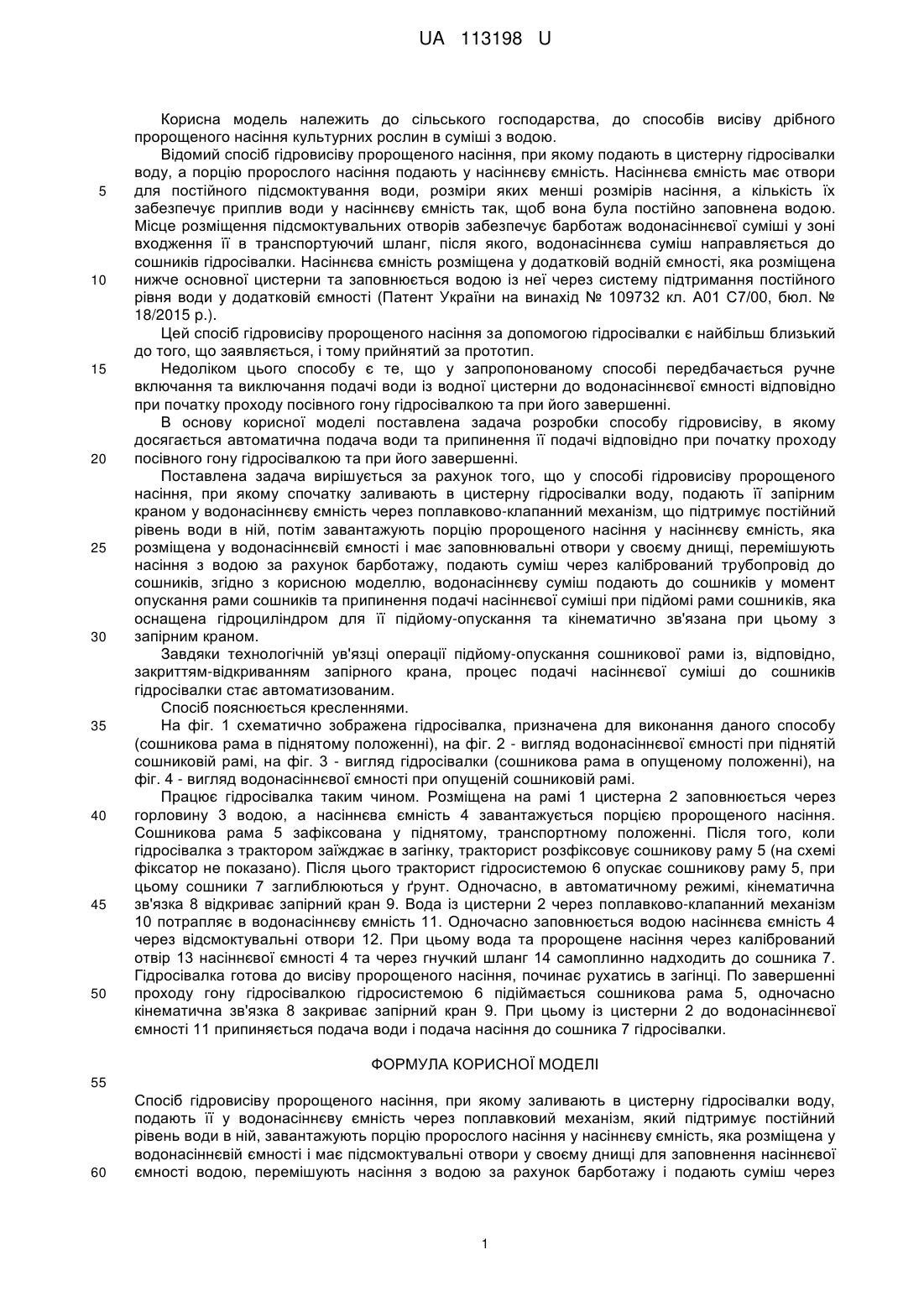

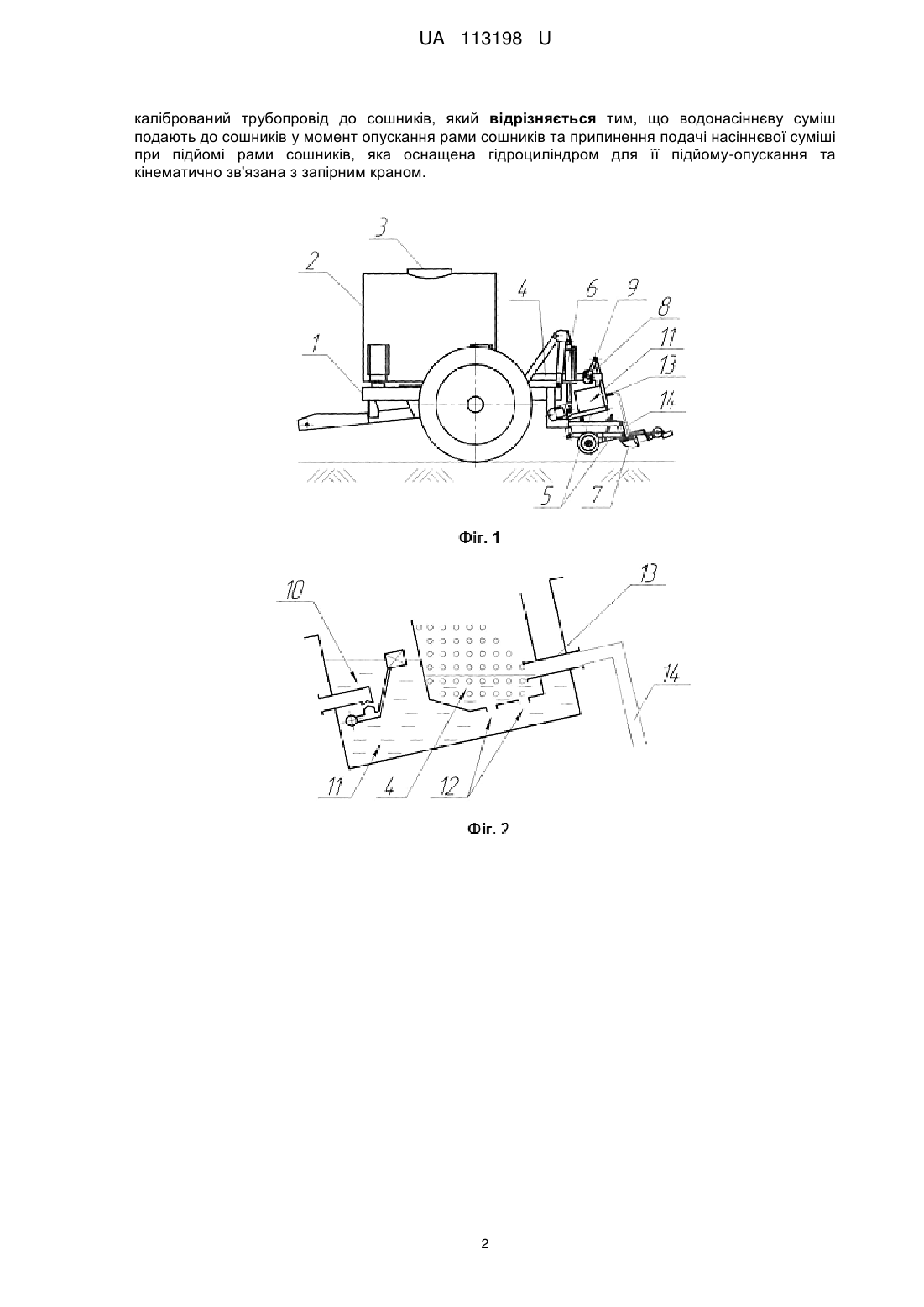

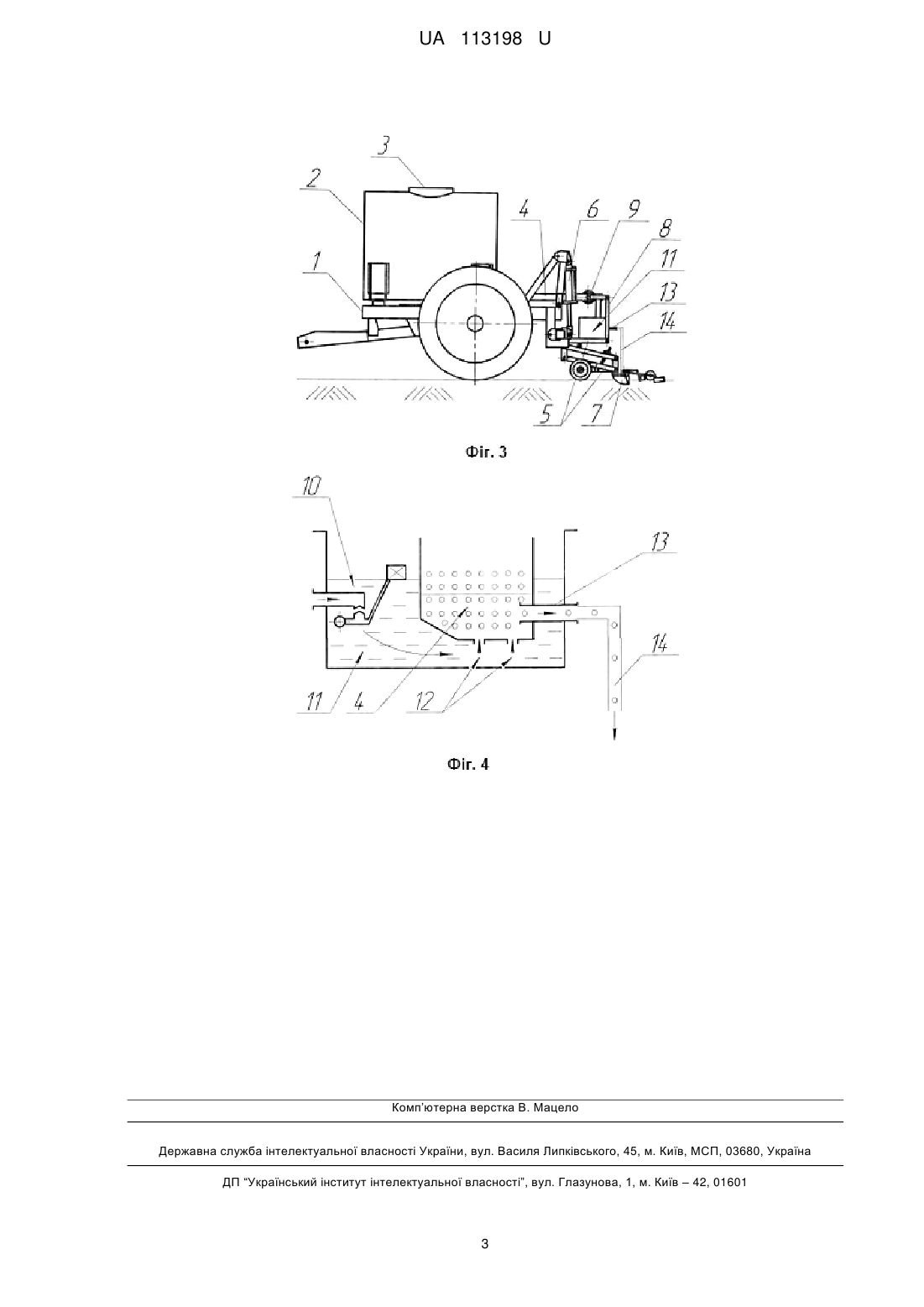

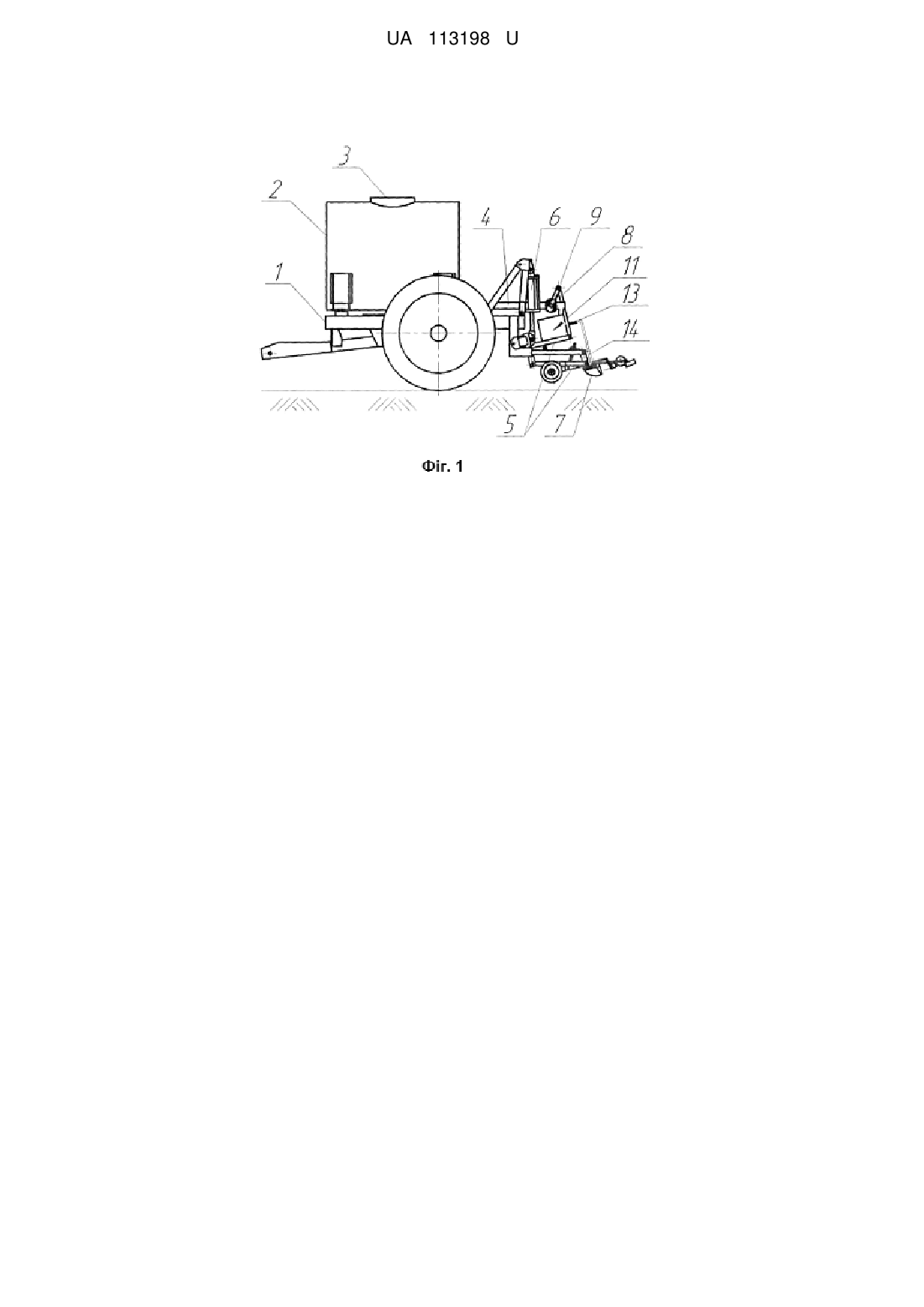

Реферат: Спосіб гідровисіву пророщеного насіння, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавковий механізм, який підтримує постійний рівень води в ній, завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою, перемішують насіння з водою за рахунок барботажу і подають суміш через калібрований трубопровід до сошників. Водонасіннєву суміш подають до сошників у момент опускання рами сошників та припинення подачі насіннєвої суміші при підйомі рами сошників, яка оснащена гідроциліндром для її підйому-опускання та кінематично зв'язана з запірним краном. UA 113198 U (54) СПОСІБ ГІДРОВИСІВУ ПРОРОЩЕНОГО НАСІННЯ UA 113198 U UA 113198 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, до способів висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відомий спосіб гідровисіву пророщеного насіння, при якому подають в цистерну гідросівалки воду, а порцію пророслого насіння подають у насіннєву ємність. Насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Місце розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг, після якого, водонасіннєва суміш направляється до сошників гідросівалки. Насіннєва ємність розміщена у додатковій водній ємності, яка розміщена нижче основної цистерни та заповнюється водою із неї через систему підтримання постійного рівня води у додатковій ємності (Патент України на винахід № 109732 кл. А01 С7/00, бюл. № 18/2015 p.). Цей спосіб гідровисіву пророщеного насіння за допомогою гідросівалки є найбільш близький до того, що заявляється, і тому прийнятий за прототип. Недоліком цього способу є те, що у запропонованому способі передбачається ручне включання та виключання подачі води із водної цистерни до водонасіннєвої ємності відповідно при початку проходу посівного гону гідросівалкою та при його завершенні. В основу корисної моделі поставлена задача розробки способу гідровисіву, в якому досягається автоматична подача води та припинення її подачі відповідно при початку проходу посівного гону гідросівалкою та при його завершенні. Поставлена задача вирішується за рахунок того, що у способі гідровисіву пророщеного насіння, при якому спочатку заливають в цистерну гідросівалки воду, подають її запірним краном у водонасіннєву ємність через поплавково-клапанний механізм, що підтримує постійний рівень води в ній, потім завантажують порцію пророщеного насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має заповнювальні отвори у своєму днищі, перемішують насіння з водою за рахунок барботажу, подають суміш через калібрований трубопровід до сошників, згідно з корисною моделлю, водонасіннєву суміш подають до сошників у момент опускання рами сошників та припинення подачі насіннєвої суміші при підйомі рами сошників, яка оснащена гідроциліндром для її підйому-опускання та кінематично зв'язана при цьому з запірним краном. Завдяки технологічній ув'язці операції підйому-опускання сошникової рами із, відповідно, закриттям-відкриванням запірного крана, процес подачі насіннєвої суміші до сошників гідросівалки стає автоматизованим. Спосіб пояснюється кресленнями. На фіг. 1 схематично зображена гідросівалка, призначена для виконання даного способу (сошникова рама в піднятому положенні), на фіг. 2 - вигляд водонасіннєвої ємності при піднятій сошниковій рамі, на фіг. 3 - вигляд гідросівалки (сошникова рама в опущеному положенні), на фіг. 4 - вигляд водонасіннєвої ємності при опущеній сошниковій рамі. Працює гідросівалка таким чином. Розміщена на рамі 1 цистерна 2 заповнюється через горловину 3 водою, а насіннєва ємність 4 завантажується порцією пророщеного насіння. Сошникова рама 5 зафіксована у піднятому, транспортному положенні. Після того, коли гідросівалка з трактором заїжджає в загінку, тракторист розфіксовує сошникову раму 5 (на схемі фіксатор не показано). Після цього тракторист гідросистемою 6 опускає сошникову раму 5, при цьому сошники 7 заглиблюються у ґрунт. Одночасно, в автоматичному режимі, кінематична зв'язка 8 відкриває запірний кран 9. Вода із цистерни 2 через поплавково-клапанний механізм 10 потрапляє в водонасіннєву ємність 11. Одночасно заповнюється водою насіннєва ємність 4 через відсмоктувальні отвори 12. При цьому вода та пророщене насіння через калібрований отвір 13 насіннєвої ємності 4 та через гнучкий шланг 14 самоплинно надходить до сошника 7. Гідросівалка готова до висіву пророщеного насіння, починає рухатись в загінці. По завершенні проходу гону гідросівалкою гідросистемою 6 підіймається сошникова рама 5, одночасно кінематична зв'язка 8 закриває запірний кран 9. При цьому із цистерни 2 до водонасіннєвої ємності 11 припиняється подача води і подача насіння до сошника 7 гідросівалки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб гідровисіву пророщеного насіння, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавковий механізм, який підтримує постійний рівень води в ній, завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою, перемішують насіння з водою за рахунок барботажу і подають суміш через 1 UA 113198 U калібрований трубопровід до сошників, який відрізняється тим, що водонасіннєву суміш подають до сошників у момент опускання рами сошників та припинення подачі насіннєвої суміші при підйомі рами сошників, яка оснащена гідроциліндром для її підйому-опускання та кінематично зв'язана з запірним краном. 2 UA 113198 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
