Спосіб гідровисіву пророщеного насіння

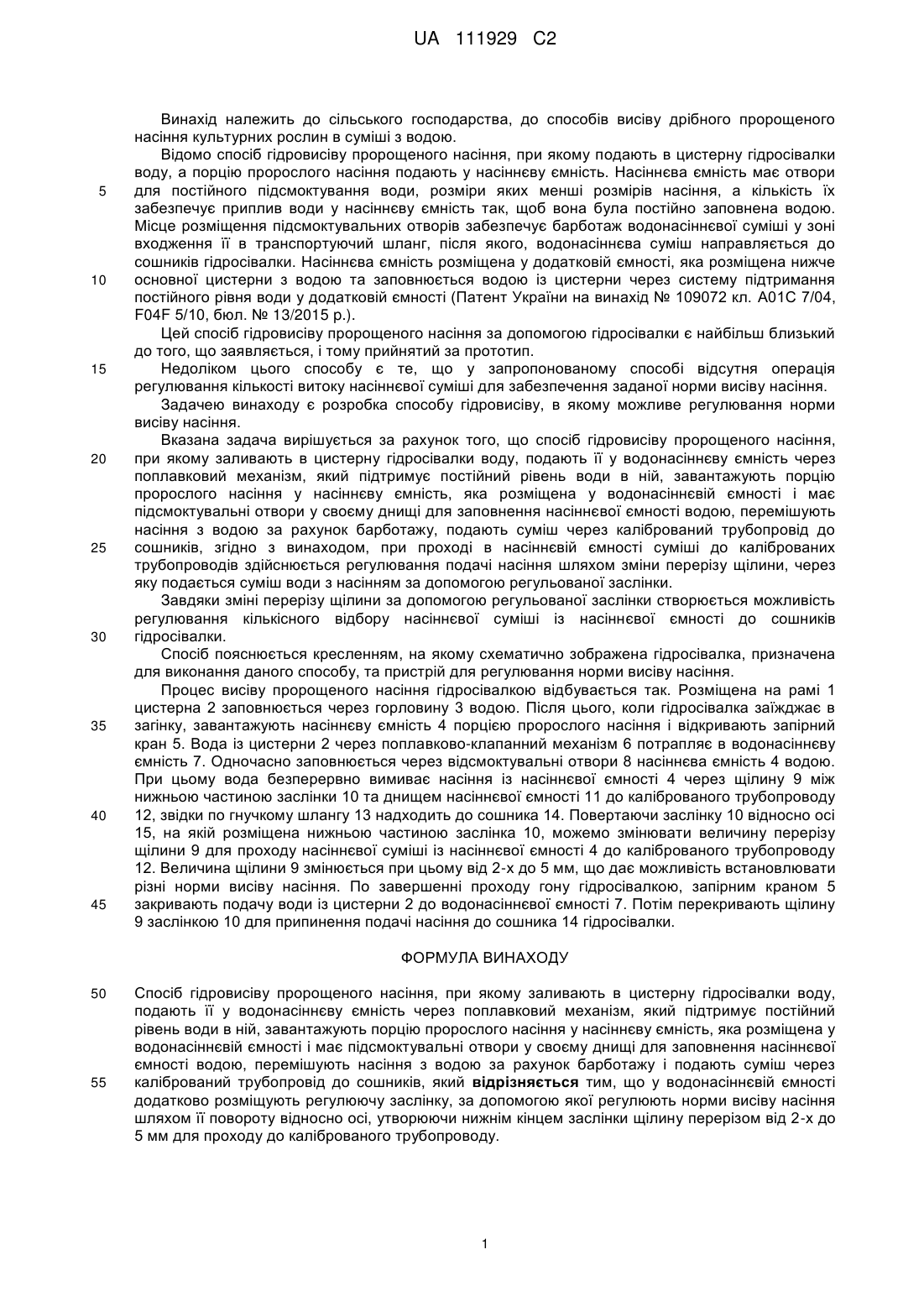

Реферат: Спосіб гідровисіву пророщеного насіння гідросівалкою, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавковий механізм, який підтримує постійний рівень води в ній. Потім завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності, причому остання має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою. Здійснюють регулювання подачі насіння шляхом зміни перерізу щілини від 2-5 мм, через яку подається суміш води з насінням за допомогою регульованої заслінки, перемішують насіння з водою за рахунок барботажу та подають суміш через калібрований трубопровід до сошників. Завдяки зміні перерізу щілини заслінкою здійснюється регулювання подачі водонасіннєвої суміші. UA 111929 C2 (12) UA 111929 C2 UA 111929 C2 5 10 15 20 25 30 35 40 45 Винахід належить до сільського господарства, до способів висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відомо спосіб гідровисіву пророщеного насіння, при якому подають в цистерну гідросівалки воду, а порцію пророслого насіння подають у насіннєву ємність. Насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Місце розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг, після якого, водонасіннєва суміш направляється до сошників гідросівалки. Насіннєва ємність розміщена у додатковій ємності, яка розміщена нижче основної цистерни з водою та заповнюється водою із цистерни через систему підтримання постійного рівня води у додатковій ємності (Патент України на винахід № 109072 кл. А01С 7/04, F04F 5/10, бюл. № 13/2015 p.). Цей спосіб гідровисіву пророщеного насіння за допомогою гідросівалки є найбільш близький до того, що заявляється, і тому прийнятий за прототип. Недоліком цього способу є те, що у запропонованому способі відсутня операція регулювання кількості витоку насіннєвої суміші для забезпечення заданої норми висіву насіння. Задачею винаходу є розробка способу гідровисіву, в якому можливе регулювання норми висіву насіння. Вказана задача вирішується за рахунок того, що спосіб гідровисіву пророщеного насіння, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавковий механізм, який підтримує постійний рівень води в ній, завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою, перемішують насіння з водою за рахунок барботажу, подають суміш через калібрований трубопровід до сошників, згідно з винаходом, при проході в насіннєвій ємності суміші до каліброваних трубопроводів здійснюється регулювання подачі насіння шляхом зміни перерізу щілини, через яку подається суміш води з насінням за допомогою регульованої заслінки. Завдяки зміні перерізу щілини за допомогою регульованої заслінки створюється можливість регулювання кількісного відбору насіннєвої суміші із насіннєвої ємності до сошників гідросівалки. Спосіб пояснюється кресленням, на якому схематично зображена гідросівалка, призначена для виконання даного способу, та пристрій для регулювання норми висіву насіння. Процес висіву пророщеного насіння гідросівалкою відбувається так. Розміщена на рамі 1 цистерна 2 заповнюється через горловину 3 водою. Після цього, коли гідросівалка заїжджає в загінку, завантажують насіннєву ємність 4 порцією пророслого насіння і відкривають запірний кран 5. Вода із цистерни 2 через поплавково-клапанний механізм 6 потрапляє в водонасіннєву ємність 7. Одночасно заповнюється через відсмоктувальні отвори 8 насіннєва ємність 4 водою. При цьому вода безперервно вимиває насіння із насіннєвої ємності 4 через щілину 9 між нижньою частиною заслінки 10 та днищем насіннєвої ємності 11 до каліброваного трубопроводу 12, звідки по гнучкому шлангу 13 надходить до сошника 14. Повертаючи заслінку 10 відносно осі 15, на якій розміщена нижньою частиною заслінка 10, можемо змінювати величину перерізу щілини 9 для проходу насіннєвої суміші із насіннєвої ємності 4 до каліброваного трубопроводу 12. Величина щілини 9 змінюється при цьому від 2-х до 5 мм, що дає можливість встановлювати різні норми висіву насіння. По завершенні проходу гону гідросівалкою, запірним краном 5 закривають подачу води із цистерни 2 до водонасіннєвої ємності 7. Потім перекривають щілину 9 заслінкою 10 для припинення подачі насіння до сошника 14 гідросівалки. ФОРМУЛА ВИНАХОДУ 50 55 Спосіб гідровисіву пророщеного насіння, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавковий механізм, який підтримує постійний рівень води в ній, завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою, перемішують насіння з водою за рахунок барботажу і подають суміш через калібрований трубопровід до сошників, який відрізняється тим, що у водонасіннєвій ємності додатково розміщують регулюючу заслінку, за допомогою якої регулюють норми висіву насіння шляхом її повороту відносно осі, утворюючи нижнім кінцем заслінки щілину перерізом від 2-х до 5 мм для проходу до каліброваного трубопроводу. 1 UA 111929 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
