Спосіб гідровисіву пророщеного насіння

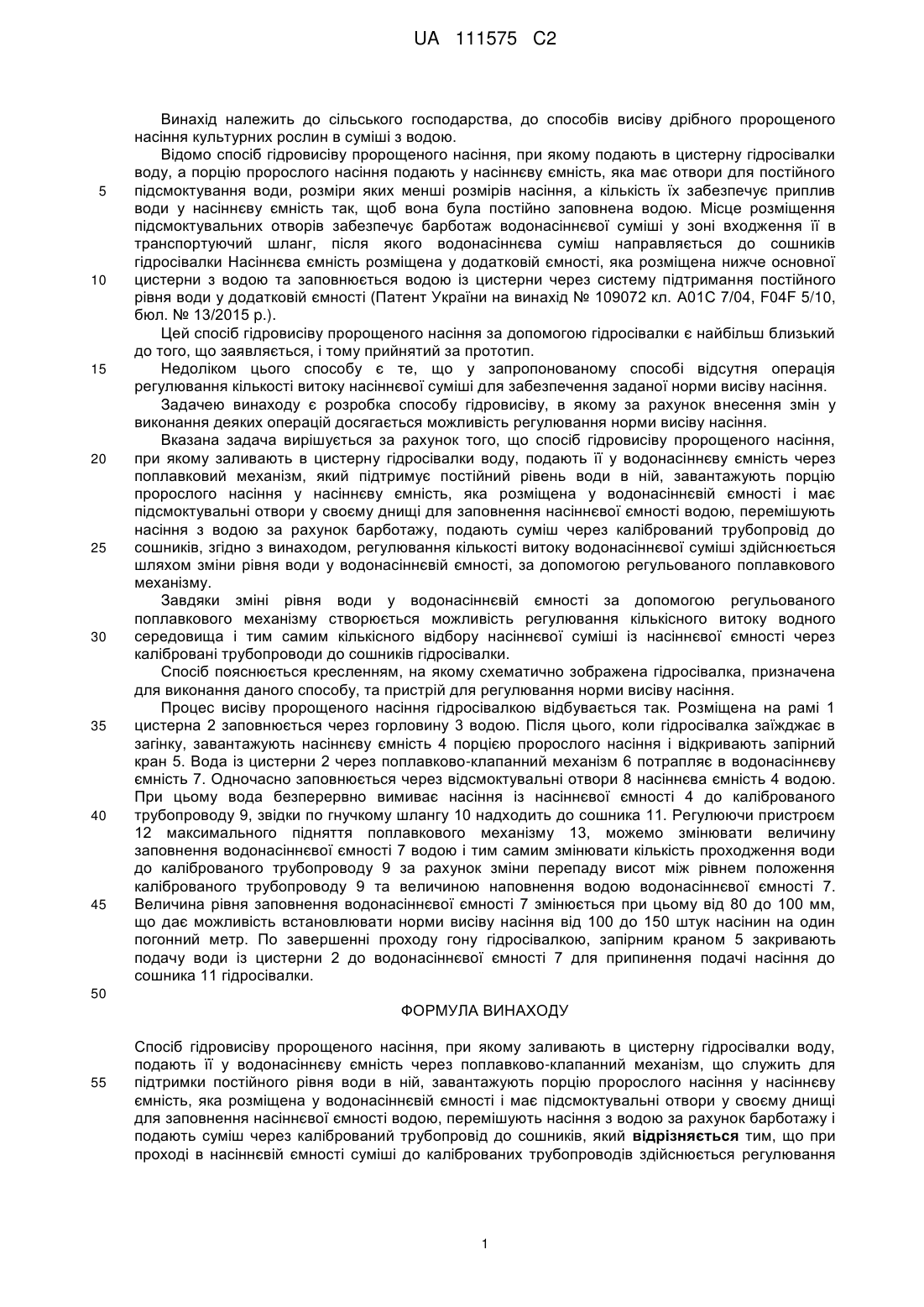

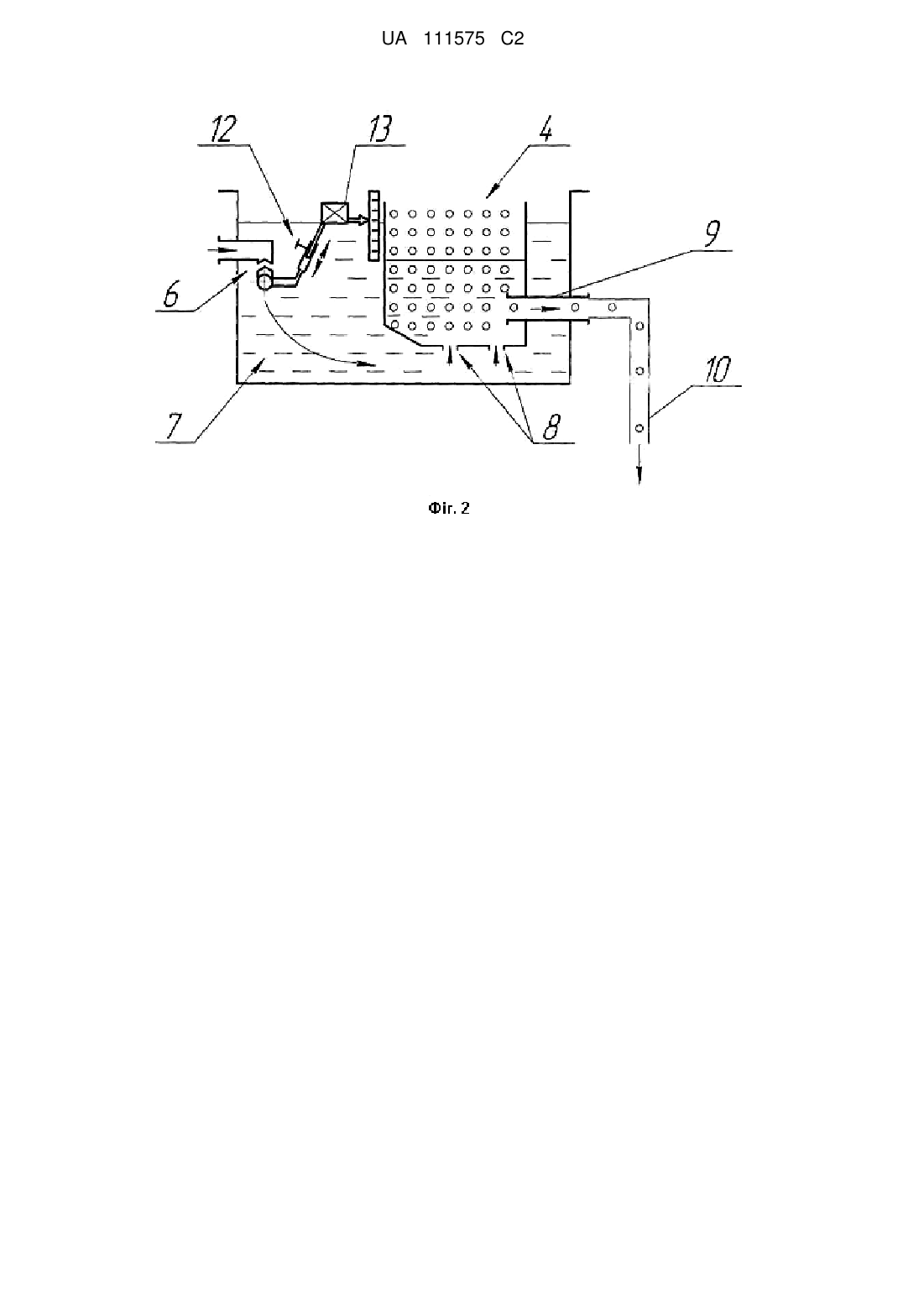

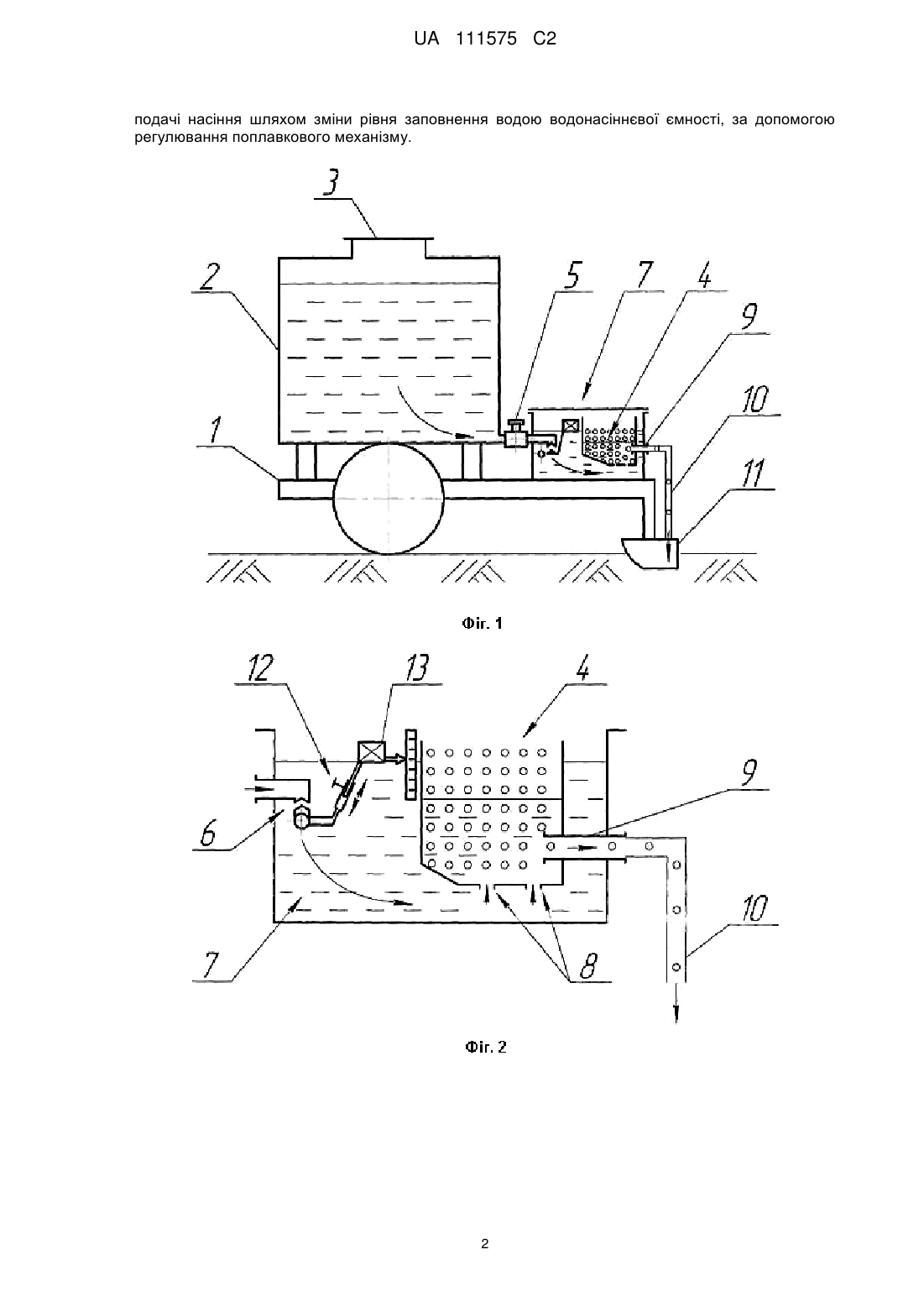

Реферат: Спосіб гідровисіву пророщеного насіння гідросівалкою, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавковий механізм, який підтримує постійний рівень води в ній. Потім завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою. Здійснюють регулювання подачі насіння шляхом зміни рівня заповнення водою водонасіннєвої ємності, перемішують насіння з водою за рахунок барботажу та подають суміш через калібрований трубопровід до сошників. Завдяки зміні рівня заповнення водою водонасіннєвої ємності здійснюється регулювання подачі водонасіннєвої суміші. UA 111575 C2 (12) UA 111575 C2 UA 111575 C2 5 10 15 20 25 30 35 40 45 Винахід належить до сільського господарства, до способів висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відомо спосіб гідровисіву пророщеного насіння, при якому подають в цистерну гідросівалки воду, а порцію пророслого насіння подають у насіннєву ємність, яка має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Місце розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг, після якого водонасіннєва суміш направляється до сошників гідросівалки Насіннєва ємність розміщена у додатковій ємності, яка розміщена нижче основної цистерни з водою та заповнюється водою із цистерни через систему підтримання постійного рівня води у додатковій ємності (Патент України на винахід № 109072 кл. А01С 7/04, F04F 5/10, бюл. № 13/2015 p.). Цей спосіб гідровисіву пророщеного насіння за допомогою гідросівалки є найбільш близький до того, що заявляється, і тому прийнятий за прототип. Недоліком цього способу є те, що у запропонованому способі відсутня операція регулювання кількості витоку насіннєвої суміші для забезпечення заданої норми висіву насіння. Задачею винаходу є розробка способу гідровисіву, в якому за рахунок внесення змін у виконання деяких операцій досягається можливість регулювання норми висіву насіння. Вказана задача вирішується за рахунок того, що спосіб гідровисіву пророщеного насіння, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавковий механізм, який підтримує постійний рівень води в ній, завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою, перемішують насіння з водою за рахунок барботажу, подають суміш через калібрований трубопровід до сошників, згідно з винаходом, регулювання кількості витоку водонасіннєвої суміші здійснюється шляхом зміни рівня води у водонасіннєвій ємності, за допомогою регульованого поплавкового механізму. Завдяки зміні рівня води у водонасіннєвій ємності за допомогою регульованого поплавкового механізму створюється можливість регулювання кількісного витоку водного середовища і тим самим кількісного відбору насіннєвої суміші із насіннєвої ємності через калібровані трубопроводи до сошників гідросівалки. Спосіб пояснюється кресленням, на якому схематично зображена гідросівалка, призначена для виконання даного способу, та пристрій для регулювання норми висіву насіння. Процес висіву пророщеного насіння гідросівалкою відбувається так. Розміщена на рамі 1 цистерна 2 заповнюється через горловину 3 водою. Після цього, коли гідросівалка заїжджає в загінку, завантажують насіннєву ємність 4 порцією пророслого насіння і відкривають запірний кран 5. Вода із цистерни 2 через поплавково-клапанний механізм 6 потрапляє в водонасіннєву ємність 7. Одночасно заповнюється через відсмоктувальні отвори 8 насіннєва ємність 4 водою. При цьому вода безперервно вимиває насіння із насіннєвої ємності 4 до каліброваного трубопроводу 9, звідки по гнучкому шлангу 10 надходить до сошника 11. Регулюючи пристроєм 12 максимального підняття поплавкового механізму 13, можемо змінювати величину заповнення водонасіннєвої ємності 7 водою і тим самим змінювати кількість проходження води до каліброваного трубопроводу 9 за рахунок зміни перепаду висот між рівнем положення каліброваного трубопроводу 9 та величиною наповнення водою водонасіннєвої ємності 7. Величина рівня заповнення водонасіннєвої ємності 7 змінюється при цьому від 80 до 100 мм, що дає можливість встановлювати норми висіву насіння від 100 до 150 штук насінин на один погонний метр. По завершенні проходу гону гідросівалкою, запірним краном 5 закривають подачу води із цистерни 2 до водонасіннєвої ємності 7 для припинення подачі насіння до сошника 11 гідросівалки. 50 ФОРМУЛА ВИНАХОДУ 55 Спосіб гідровисіву пророщеного насіння, при якому заливають в цистерну гідросівалки воду, подають її у водонасіннєву ємність через поплавково-клапанний механізм, що служить для підтримки постійного рівня води в ній, завантажують порцію пророслого насіння у насіннєву ємність, яка розміщена у водонасіннєвій ємності і має підсмоктувальні отвори у своєму днищі для заповнення насіннєвої ємності водою, перемішують насіння з водою за рахунок барботажу і подають суміш через калібрований трубопровід до сошників, який відрізняється тим, що при проході в насіннєвій ємності суміші до каліброваних трубопроводів здійснюється регулювання 1 UA 111575 C2 подачі насіння шляхом зміни рівня заповнення водою водонасіннєвої ємності, за допомогою регулювання поплавкового механізму. 2 UA 111575 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
