Гідросівалка олега коновала

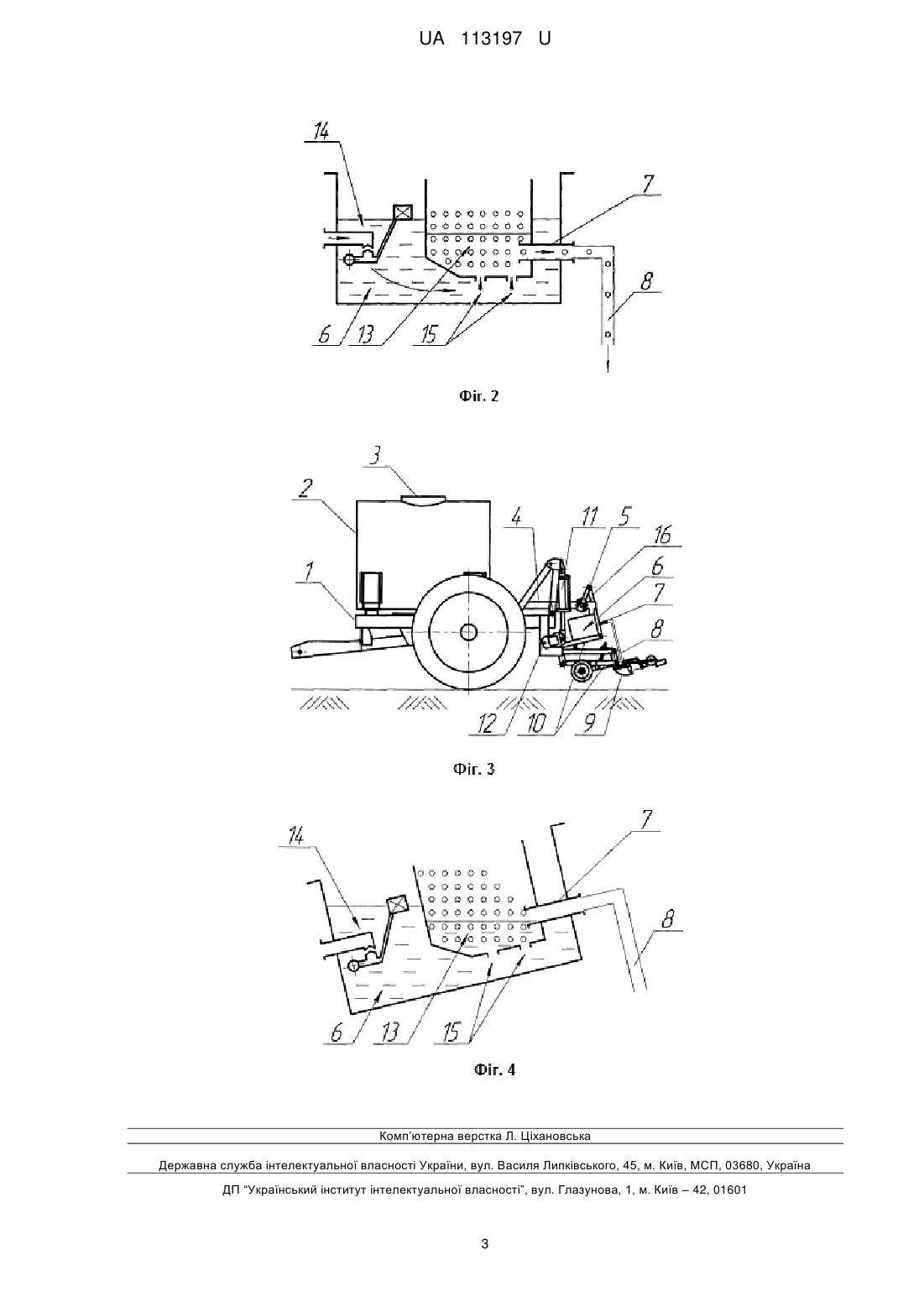

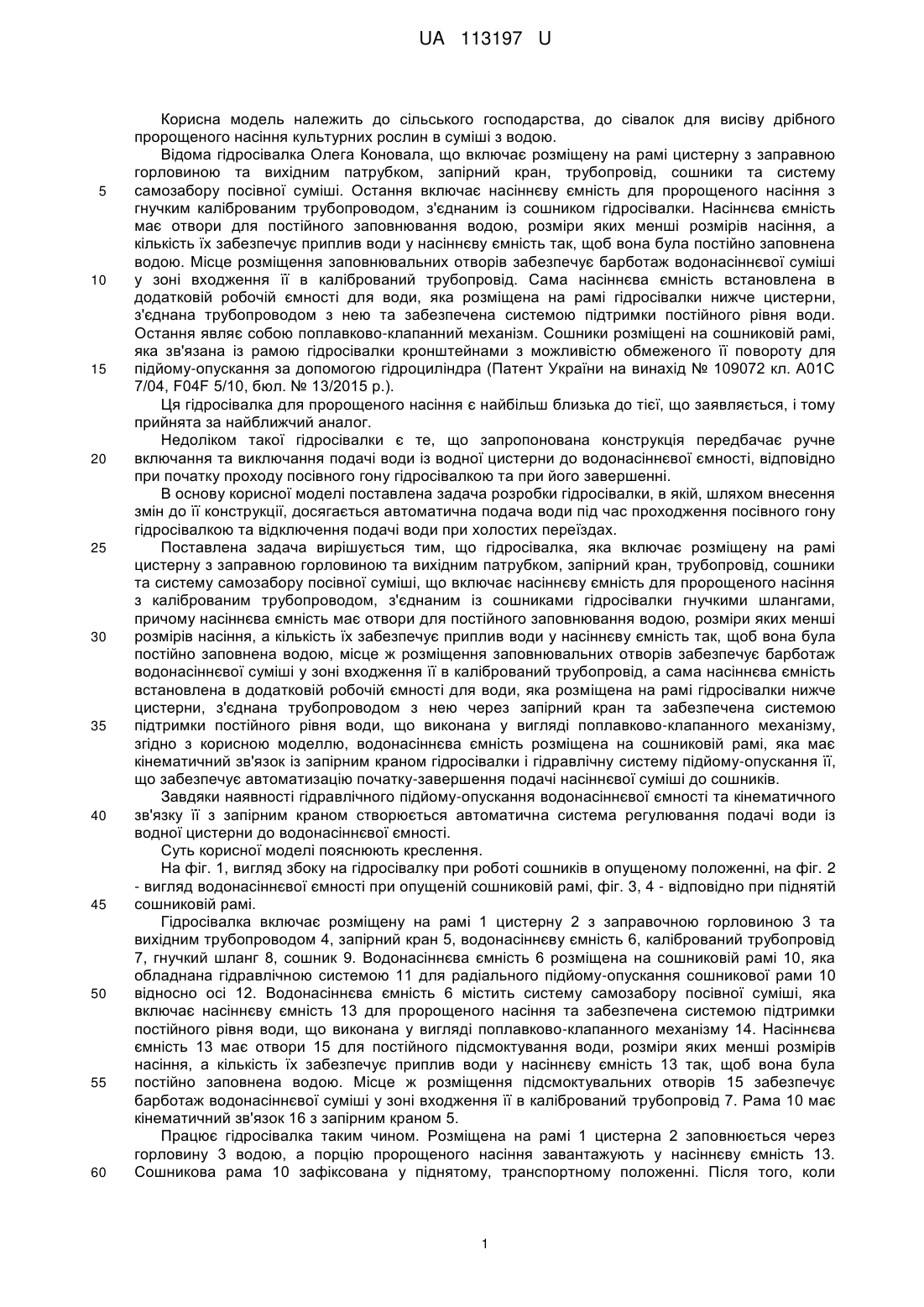

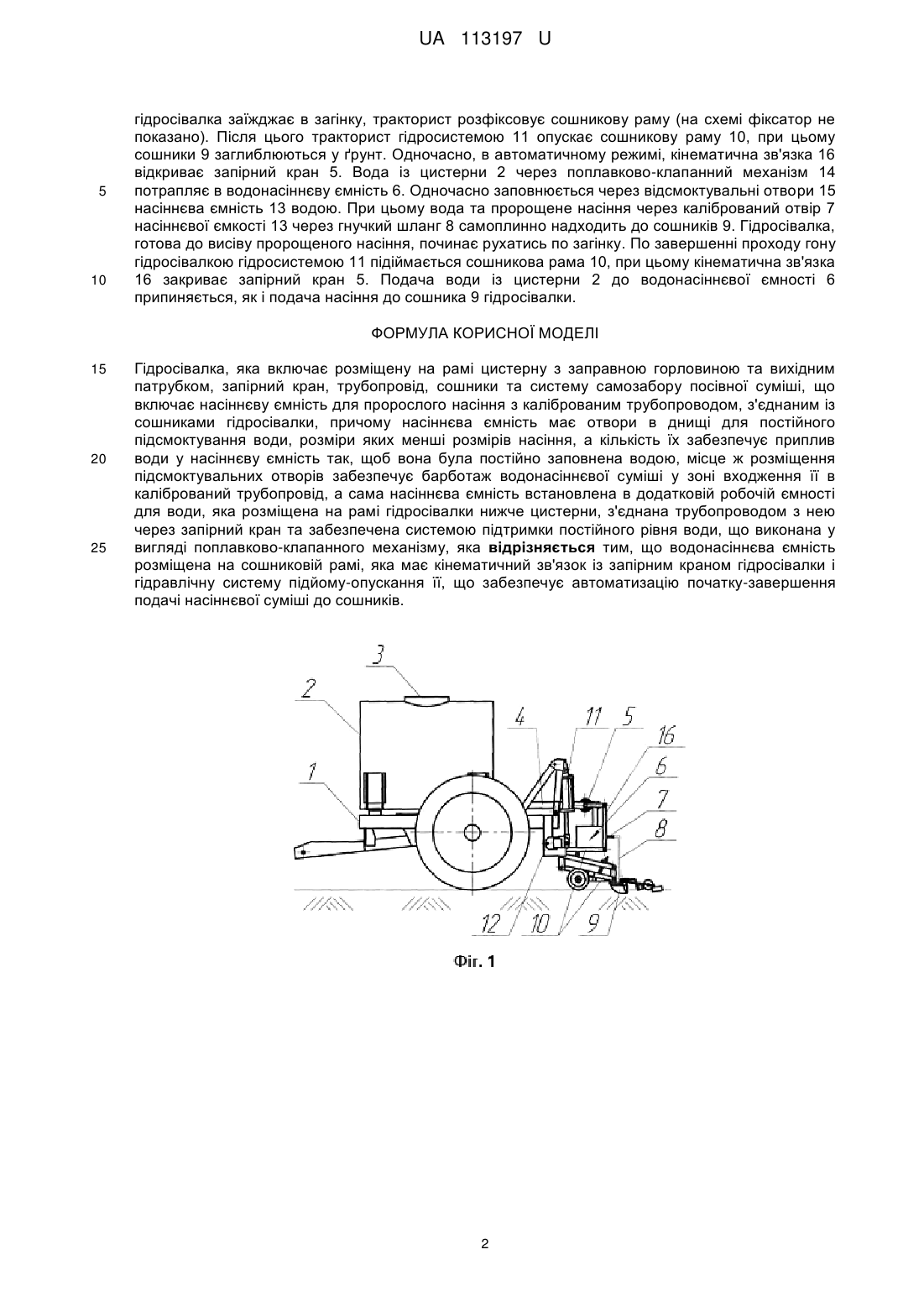

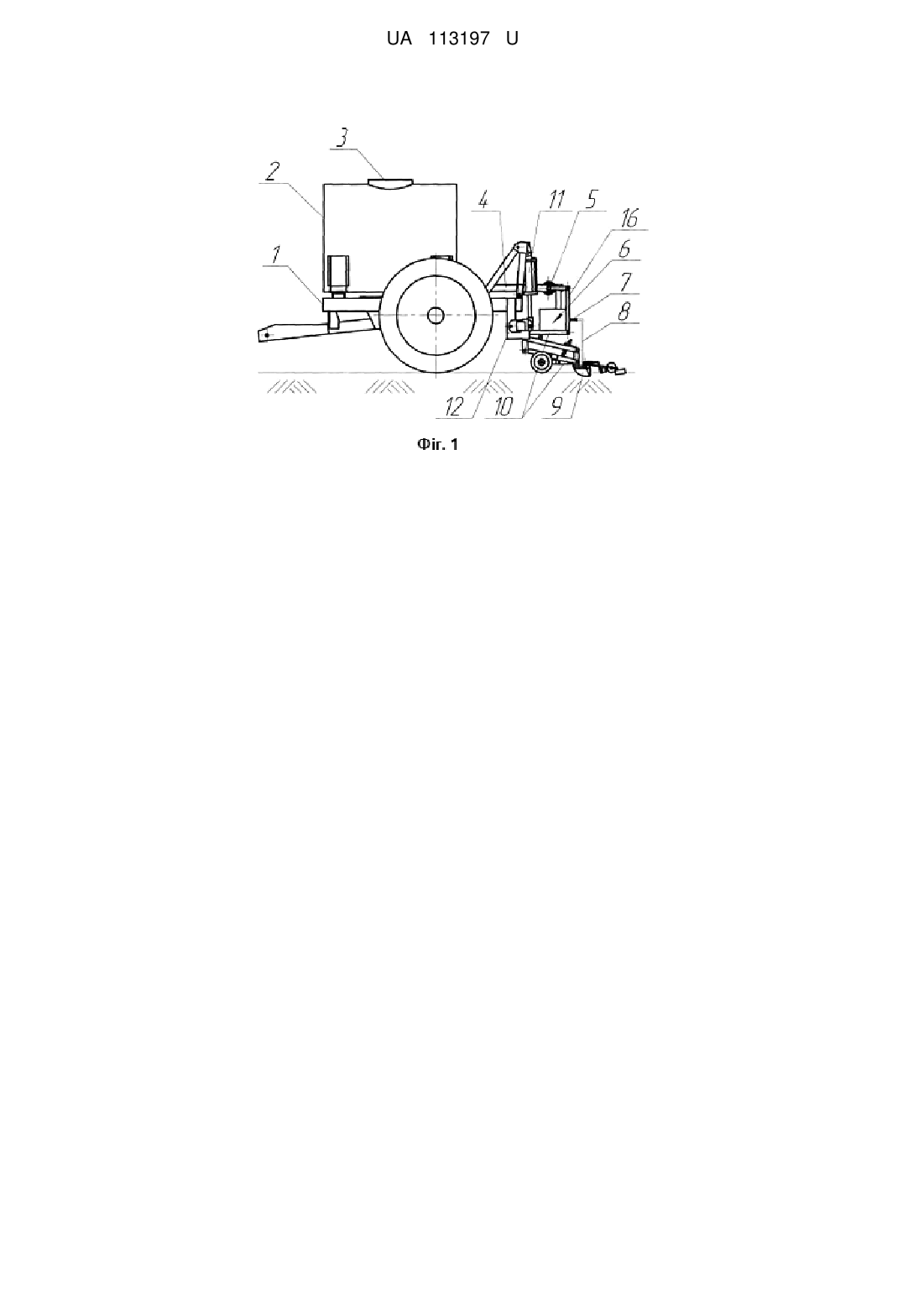

Реферат: Гідросівалка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророщеного насіння з каліброваним трубопроводом, з'єднаним із сошниками гідросівалки, а насіннєва ємність має отвори в днищі для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на сошниковій рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму. Сошникова рама забезпечена гідравлічною системою зміни положення сошників, підняті-опущені, та кінематичним зв'язком з запірним краном, відповідно закрита-відкрита подача води із цистерни до водонасіннєвої ємності та сошників гідросівалки. Забезпечення кінематичним зв'язком між сошниковою рамою та запірним краном дозволяє автоматизувати процес пуску води при гідровисіві пророщеного насіння. UA 113197 U (54) ГІДРОСІВАЛКА ОЛЕГА КОНОВАЛОВА UA 113197 U UA 113197 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, до сівалок для висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відома гідросівалка Олега Коновала, що включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші. Остання включає насіннєву ємність для пророщеного насіння з гнучким каліброваним трубопроводом, з'єднаним із сошником гідросівалки. Насіннєва ємність має отвори для постійного заповнювання водою, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Місце розміщення заповнювальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід. Сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею та забезпечена системою підтримки постійного рівня води. Остання являє собою поплавково-клапанний механізм. Сошники розміщені на сошниковій рамі, яка зв'язана із рамою гідросівалки кронштейнами з можливістю обмеженого її повороту для підйому-опускання за допомогою гідроциліндра (Патент України на винахід № 109072 кл. А01С 7/04, F04F 5/10, бюл. № 13/2015 p.). Ця гідросівалка для пророщеного насіння є найбільш близька до тієї, що заявляється, і тому прийнята за найближчий аналог. Недоліком такої гідросівалки є те, що запропонована конструкція передбачає ручне включання та виключання подачі води із водної цистерни до водонасіннєвої ємності, відповідно при початку проходу посівного гону гідросівалкою та при його завершенні. В основу корисної моделі поставлена задача розробки гідросівалки, в якій, шляхом внесення змін до її конструкції, досягається автоматична подача води під час проходження посівного гону гідросівалкою та відключення подачі води при холостих переїздах. Поставлена задача вирішується тим, що гідросівалка, яка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророщеного насіння з каліброваним трубопроводом, з'єднаним із сошниками гідросівалки гнучкими шлангами, причому насіннєва ємність має отвори для постійного заповнювання водою, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення заповнювальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму, згідно з корисною моделлю, водонасіннєва ємність розміщена на сошниковій рамі, яка має кінематичний зв'язок із запірним краном гідросівалки і гідравлічну систему підйому-опускання її, що забезпечує автоматизацію початку-завершення подачі насіннєвої суміші до сошників. Завдяки наявності гідравлічного підйому-опускання водонасіннєвої ємності та кінематичного зв'язку її з запірним краном створюється автоматична система регулювання подачі води із водної цистерни до водонасіннєвої ємності. Суть корисної моделі пояснюють креслення. На фіг. 1, вигляд збоку на гідросівалку при роботі сошників в опущеному положенні, на фіг. 2 - вигляд водонасіннєвої ємності при опущеній сошниковій рамі, фіг. 3, 4 - відповідно при піднятій сошниковій рамі. Гідросівалка включає розміщену на рамі 1 цистерну 2 з заправочною горловиною 3 та вихідним трубопроводом 4, запірний кран 5, водонасіннєву ємність 6, калібрований трубопровід 7, гнучкий шланг 8, сошник 9. Водонасіннєва ємність 6 розміщена на сошниковій рамі 10, яка обладнана гідравлічною системою 11 для радіального підйому-опускання сошникової рами 10 відносно осі 12. Водонасіннєва ємність 6 містить систему самозабору посівної суміші, яка включає насіннєву ємність 13 для пророщеного насіння та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму 14. Насіннєва ємність 13 має отвори 15 для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність 13 так, щоб вона була постійно заповнена водою. Місце ж розміщення підсмоктувальних отворів 15 забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід 7. Рама 10 має кінематичний зв'язок 16 з запірним краном 5. Працює гідросівалка таким чином. Розміщена на рамі 1 цистерна 2 заповнюється через горловину 3 водою, а порцію пророщеного насіння завантажують у насіннєву ємність 13. Сошникова рама 10 зафіксована у піднятому, транспортному положенні. Після того, коли 1 UA 113197 U 5 10 гідросівалка заїжджає в загінку, тракторист розфіксовує сошникову раму (на схемі фіксатор не показано). Після цього тракторист гідросистемою 11 опускає сошникову раму 10, при цьому сошники 9 заглиблюються у ґрунт. Одночасно, в автоматичному режимі, кінематична зв'язка 16 відкриває запірний кран 5. Вода із цистерни 2 через поплавково-клапанний механізм 14 потрапляє в водонасіннєву ємність 6. Одночасно заповнюється через відсмоктувальні отвори 15 насіннєва ємність 13 водою. При цьому вода та пророщене насіння через калібрований отвір 7 насіннєвої ємкості 13 через гнучкий шланг 8 самоплинно надходить до сошників 9. Гідросівалка, готова до висіву пророщеного насіння, починає рухатись по загінку. По завершенні проходу гону гідросівалкою гідросистемою 11 підіймається сошникова рама 10, при цьому кінематична зв'язка 16 закриває запірний кран 5. Подача води із цистерни 2 до водонасіннєвої ємності 6 припиняється, як і подача насіння до сошника 9 гідросівалки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Гідросівалка, яка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророслого насіння з каліброваним трубопроводом, з'єднаним із сошниками гідросівалки, причому насіннєва ємність має отвори в днищі для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму, яка відрізняється тим, що водонасіннєва ємність розміщена на сошниковій рамі, яка має кінематичний зв'язок із запірним краном гідросівалки і гідравлічну систему підйому-опускання її, що забезпечує автоматизацію початку-завершення подачі насіннєвої суміші до сошників. 2 UA 113197 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
