Торгівельний стелаж для поліграфічної продукції

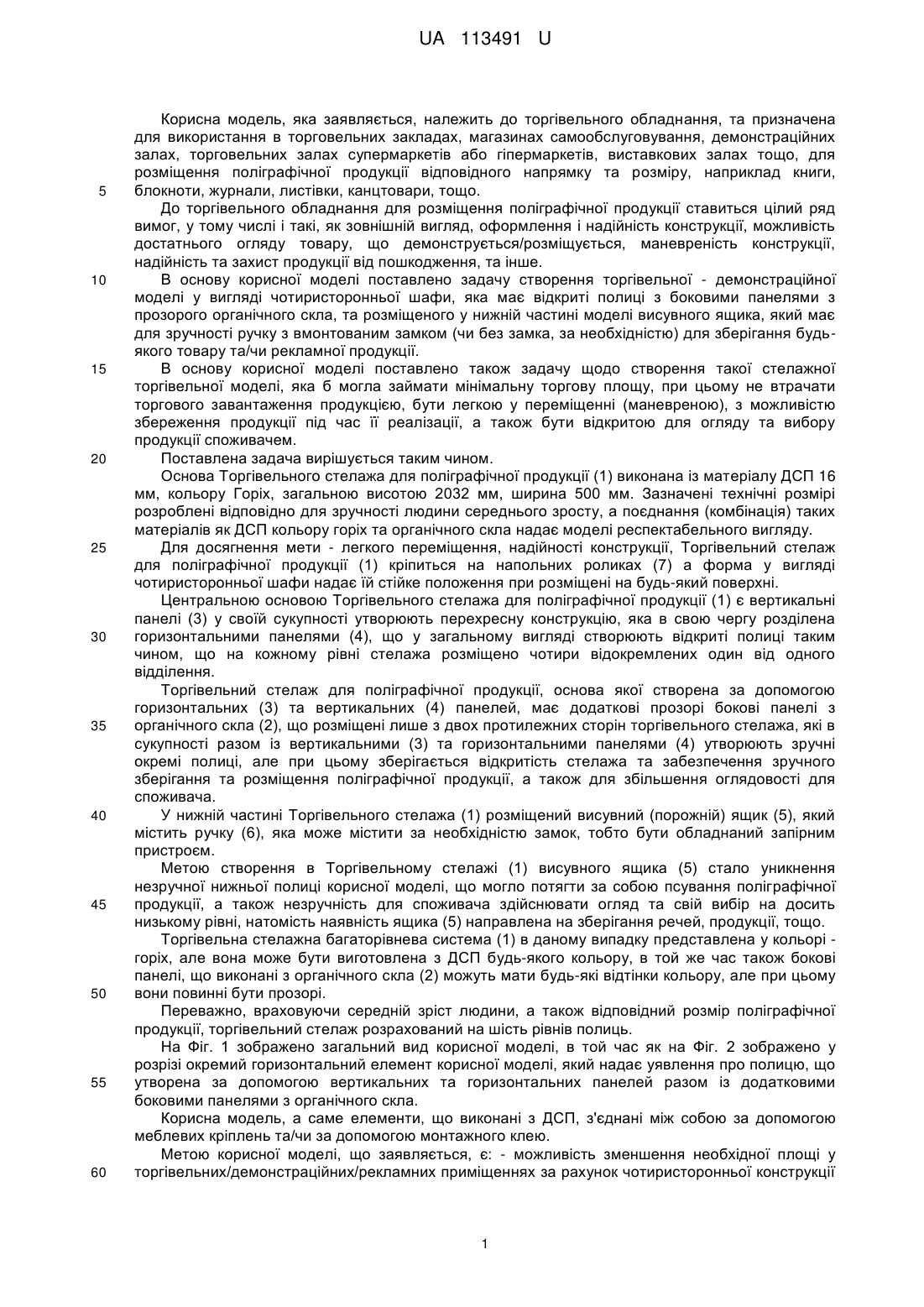

Реферат: Торгівельний стелаж для поліграфічної продукції (1) виконаний у вигляді чотиристоронньої шафи, яка має відкриті полиці, розташовані таким чином, що вони мають виходи на всі сторони торгівельного стелажа для поліграфічної продукції. UA 113491 U про видачу патенту: UA 113491 U UA 113491 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до торгівельного обладнання, та призначена для використання в торговельних закладах, магазинах самообслуговування, демонстраційних залах, торговельних залах супермаркетів або гіпермаркетів, виставкових залах тощо, для розміщення поліграфічної продукції відповідного напрямку та розміру, наприклад книги, блокноти, журнали, листівки, канцтовари, тощо. До торгівельного обладнання для розміщення поліграфічної продукції ставиться цілий ряд вимог, у тому числі і такі, як зовнішній вигляд, оформлення і надійність конструкції, можливість достатнього огляду товару, що демонструється/розміщується, маневреність конструкції, надійність та захист продукції від пошкодження, та інше. В основу корисної моделі поставлено задачу створення торгівельної - демонстраційної моделі у вигляді чотиристоронньої шафи, яка має відкриті полиці з боковими панелями з прозорого органічного скла, та розміщеного у нижній частині моделі висувного ящика, який має для зручності ручку з вмонтованим замком (чи без замка, за необхідністю) для зберігання будьякого товару та/чи рекламної продукції. В основу корисної моделі поставлено також задачу щодо створення такої стелажної торгівельної моделі, яка б могла займати мінімальну торгову площу, при цьому не втрачати торгового завантаження продукцією, бути легкою у переміщенні (маневреною), з можливістю збереження продукції під час її реалізації, а також бути відкритою для огляду та вибору продукції споживачем. Поставлена задача вирішується таким чином. Основа Торгівельного стелажа для поліграфічної продукції (1) виконана із матеріалу ДСП 16 мм, кольору Горіх, загальною висотою 2032 мм, ширина 500 мм. Зазначені технічні розмірі розроблені відповідно для зручності людини середнього зросту, а поєднання (комбінація) таких матеріалів як ДСП кольору горіх та органічного скла надає моделі респектабельного вигляду. Для досягнення мети - легкого переміщення, надійності конструкції, Торгівельний стелаж для поліграфічної продукції (1) кріпиться на напольних роликах (7) а форма у вигляді чотиристоронньої шафи надає їй стійке положення при розміщені на будь-який поверхні. Центральною основою Торгівельного стелажа для поліграфічної продукції (1) є вертикальні панелі (3) у своїй сукупності утворюють перехресну конструкцію, яка в свою чергу розділена горизонтальними панелями (4), що у загальному вигляді створюють відкриті полиці таким чином, що на кожному рівні стелажа розміщено чотири відокремлених один від одного відділення. Торгівельний стелаж для поліграфічної продукції, основа якої створена за допомогою горизонтальних (3) та вертикальних (4) панелей, має додаткові прозорі бокові панелі з органічного скла (2), що розміщені лише з двох протилежних сторін торгівельного стелажа, які в сукупності разом із вертикальними (3) та горизонтальними панелями (4) утворюють зручні окремі полиці, але при цьому зберігається відкритість стелажа та забезпечення зручного зберігання та розміщення поліграфічної продукції, а також для збільшення оглядовості для споживача. У нижній частині Торгівельного стелажа (1) розміщений висувний (порожній) ящик (5), який містить ручку (6), яка може містити за необхідністю замок, тобто бути обладнаний запірним пристроєм. Метою створення в Торгівельному стелажі (1) висувного ящика (5) стало уникнення незручної нижньої полиці корисної моделі, що могло потягти за собою псування поліграфічної продукції, а також незручність для споживача здійснювати огляд та свій вибір на досить низькому рівні, натомість наявність ящика (5) направлена на зберігання речей, продукції, тощо. Торгівельна стелажна багаторівнева система (1) в даному випадку представлена у кольорі горіх, але вона може бути виготовлена з ДСП будь-якого кольору, в той же час також бокові панелі, що виконані з органічного скла (2) можуть мати будь-які відтінки кольору, але при цьому вони повинні бути прозорі. Переважно, враховуючи середній зріст людини, а також відповідний розмір поліграфічної продукції, торгівельний стелаж розрахований на шість рівнів полиць. На Фіг. 1 зображено загальний вид корисної моделі, в той час як на Фіг. 2 зображено у розрізі окремий горизонтальний елемент корисної моделі, який надає уявлення про полицю, що утворена за допомогою вертикальних та горизонтальних панелей разом із додатковими боковими панелями з органічного скла. Корисна модель, а саме елементи, що виконані з ДСП, з'єднані між собою за допомогою меблевих кріплень та/чи за допомогою монтажного клею. Метою корисної моделі, що заявляється, є: - можливість зменшення необхідної площі у торгівельних/демонстраційних/рекламних приміщеннях за рахунок чотиристоронньої конструкції 1 UA 113491 U 5 10 15 20 25 30 35 40 для розміщення відповідного обсягу поліграфічної продукції; - удосконалення технологічності та зниження тяжкості виготовлення елементів конструкції, його багатофункціональності. Поставлена задача вирішується тим, що в заявленій конструкції стійки виготовлено з ДСП та органічного скла, що обумовлює більш високу продуктивність, завантаженість та оглядовість, а також невелику собівартість. Торгівельна стелажна багаторівнева система (1) може бути використана для демонстрації та продажу поліграфічної продукції (блокнотів, щоденників, книг, телефоні книжки, конверти, листівки, пам'ятки), має форму чотиристоронньої шафи з відкритими боковими, прозорими панелями, сама модель легко переміщується, має стійку конструкцію. Зазначені ознаки є суттєвими і взаємопов'язані між собою з утворенням стійкої сукупності суттєвих ознак, достатньої для одержання необхідного технічного результату для кожного із заявлених рішень. Сукупність суттєвих ознак дозволяє створити торговельний стелаж для демонстрації товарів багатьох груп. Технічний результат, що досягається при цьому, полягає у підвищенні сфери його застосування, зменшенні необхідності торгівельної площі, зручності використання та надійності зберігання та демонстрації, продажу продукції, зменшенні вірогідності пошкодження корисної моделі та товару, що розміщений на ній. Корисну модель пояснюють графічні зображення: На фіг. 1 - зображено загальний вид торгівельного стелажа для поліграфічної продукції (вид з боку); На фіг. 2 - зображено окремий рівень відкритої полиці корисної моделі (у розрізі). Перелік позначень на графічному зображенні корисної моделі: 1) торгівельний стелаж для поліграфічної продукції (на фіг. 1) 2) бокова панель з органічного скла (на фіг. 1, 2) 3) бокові вертикальні панелі (на фіг. 1, 2) 4) горизонтальна панель (на фіг. 1,2) 5) висувний ящик (на фіг. 1) 6) ручка на висувному ящику із замком (на фіг. 1) 7) ролики для пересування моделі (на фіг. 1) Приведені відомості свідчать про можливість промислової придатності торгівельного стелажа для поліграфічної продукції, яка може знайти широке застосування в торгівельній промисловості, наприклад при демонстрації та продажу щоденників, блокнотів, записників, листівок, конвертів, а в основу корисної моделі поставлено її зручність у використанні за рахунок прозорих бокових панелі з органічного скла. Запропонована корисна модель має високі експлуатаційні можливості та споживчі якості, для реалізації поліграфічної продукції. Запропонована корисна модель стелажа є новим технічним вирішенням задачі, промислово придатна. Запропонована корисна модель стелажа відповідає критеріям об'єкта корисної моделі: є технічним вирішенням задачі, має суттєві ознаки, які впливають на очікуваний результат, нова та промислово придатна, та може бути захищена патентом України на корисну модель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Торгівельний стелаж для поліграфічної продукції (1), що виконаний у вигляді чотиристоронньої шафи, яка має відкриті полиці, розташовані таким чином, що вони мають виходи на всі сторони торгівельного стелажа для поліграфічної продукції, для досягнення суті корисної моделі та технічного результату - максимальної товарної завантаженості на мінімальній площі торгівельного залу. 2. Торгівельний стелаж для поліграфічної продукції (1) за п. 1, який відрізняється тим, що вертикальні панелі (3) у своїй сукупності утворюють перехресну конструкцію, яка в свою чергу розділена горизонтальними панелями (4), що у загальному вигляді створюють відкриті полиці таким чином, що на кожному рівні стелажа розміщено чотири відокремлених один від одного відділення. 3. Торгівельний стелаж для поліграфічної продукції (1) за будь-яким із пп. 1-2, який відрізняється тим, що засобом з'єднання вертикальних (3) та горизонтальних (4) панелей може бути будь-яке кріплення для меблів та/чи меблевий (монтажний) клей. 4. Торгівельний стелаж для поліграфічної продукції (1) за будь-яким із пп. 1-3, який відрізняється тим, що конструкція, яка створена за допомогою горизонтальних (3) та вертикальних (4) панелей, має додаткові прозорі бокові панелі з органічного скла (2), що 2 UA 113491 U 5 10 15 розміщені лише з двох протилежних сторін торгівельного стелажа, які в сукупності разом із вертикальними (3) та горизонтальними панелями (4) утворюють зручні окремі полиці, але при цьому зберігається відкритість стелажа та забезпечення зручного зберігання та розміщення поліграфічної продукції, а також для збільшення оглядовості для споживача. 5. Торгівельний стелаж для поліграфічної продукції (1) за будь-яким із пп. 1-4, який відрізняється тим, що у нижній частині моделі розміщений висувний ящик (5) для забезпечення можливості зберігання будь-якої продукції тощо, та з метою збільшення функціональності моделі. 6. Торгівельний стелаж для поліграфічної продукції (1) за будь-яким із пп. 1-5, який відрізняється тим, що розміщений у ніжній частині корисної моделі висувний ящик (5) має ручку із/чи без вмонтованого замка, для забезпечення зручності користування висувним ящиком (5) та з метою збереження цінних речей. 7. Торгівельний стелаж для поліграфічної продукції (1) за будь-яким із пп. 1-6, який відрізняється тим, що він має відповідні напольні ролики (7), які виконують функції напольного кріплення, а також з метою зручного переміщення моделі по торгівельній площі. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
