Нижня збірно-розподільча система фільтрів з плаваючим фільтруючим шаром

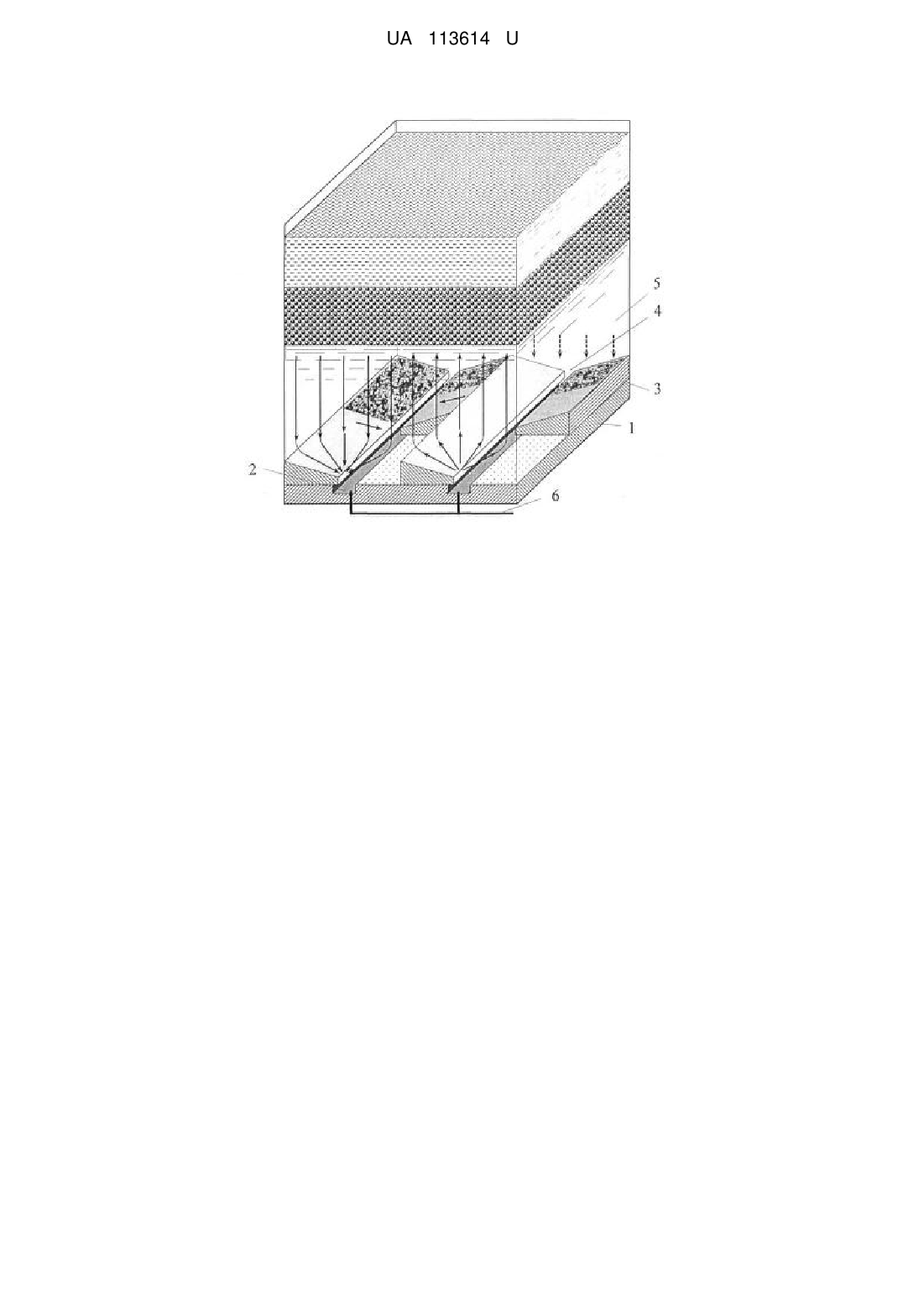

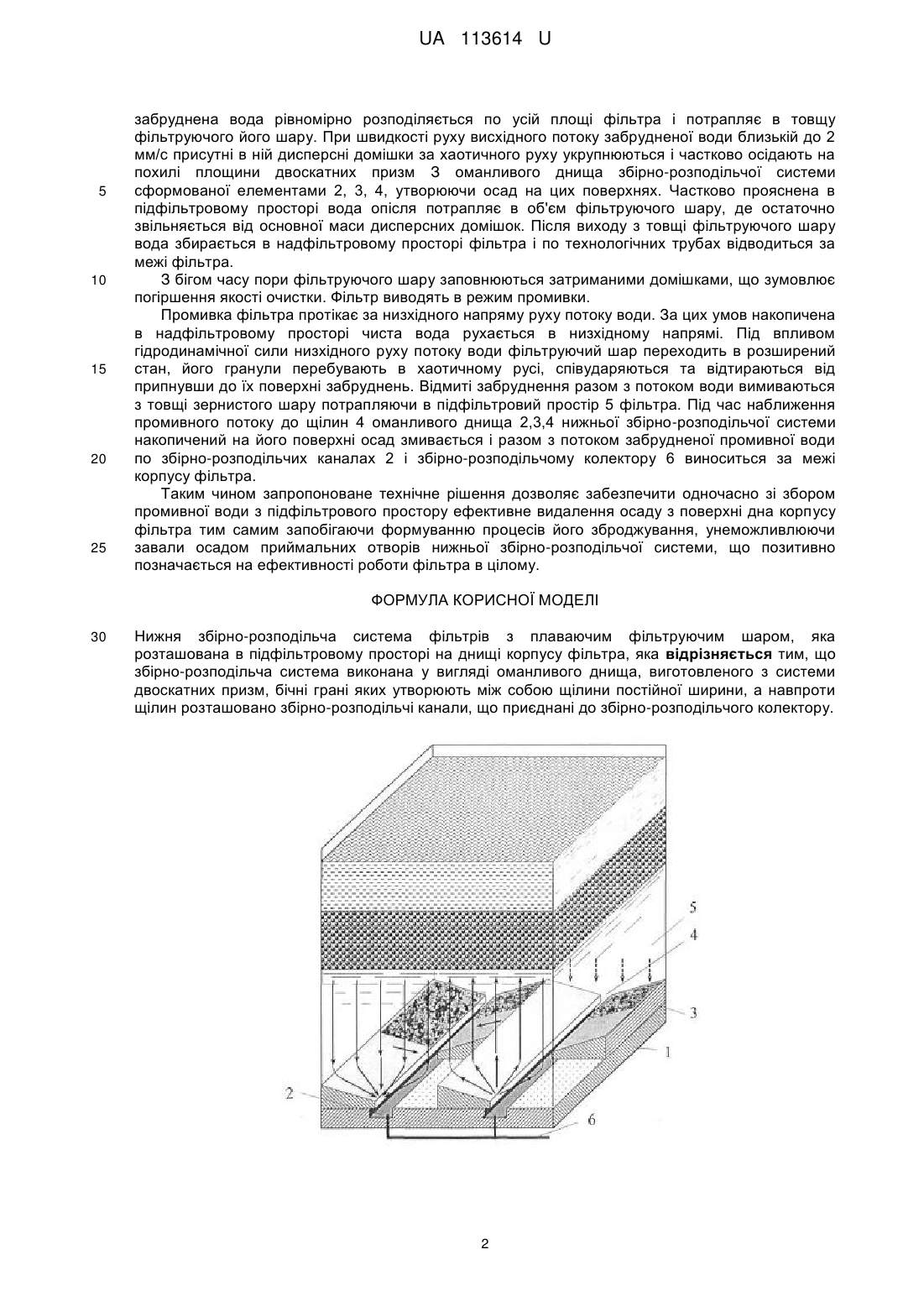

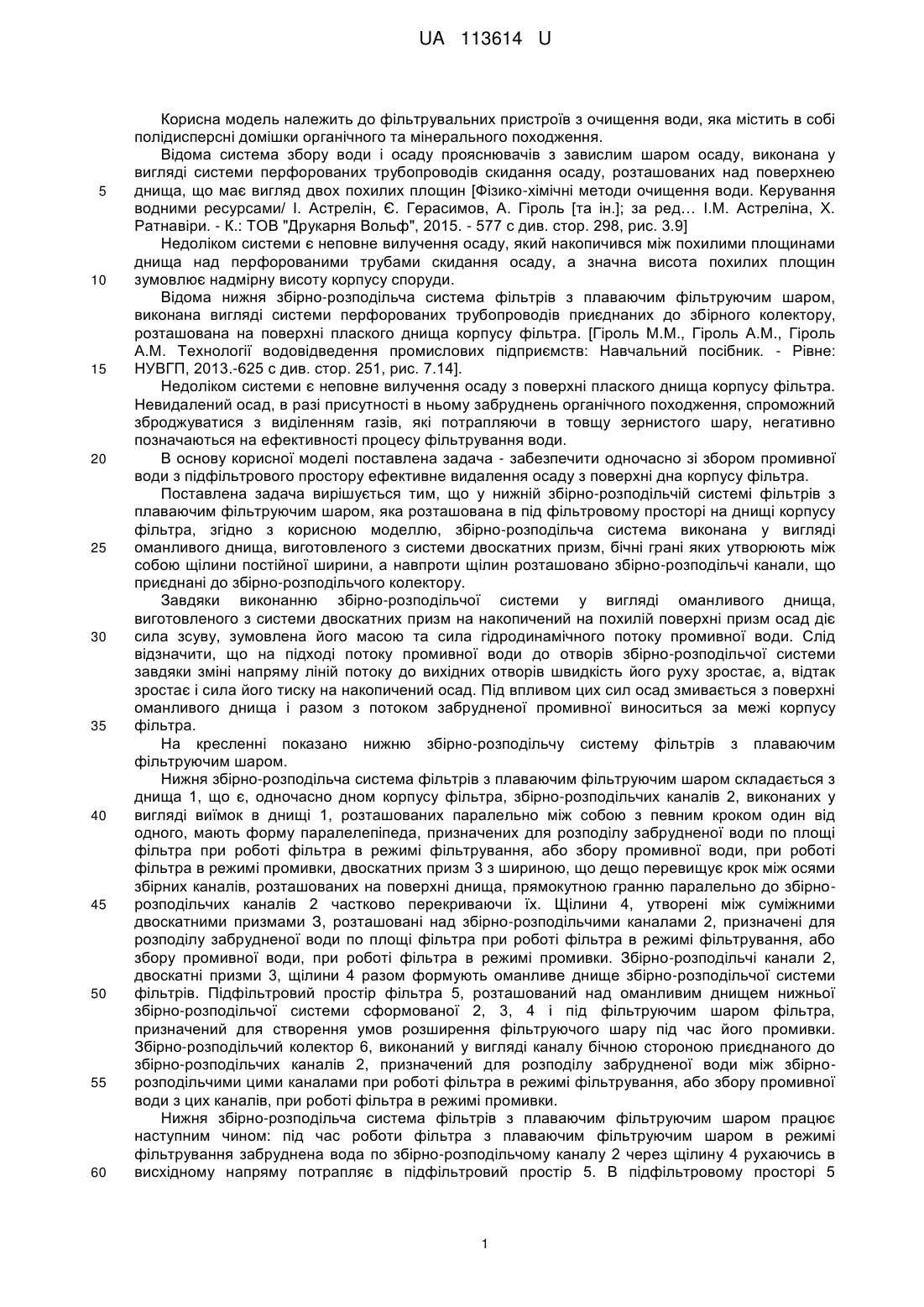

Реферат: Нижня збірно-розподільча система фільтрів з плаваючим фільтруючим шаром, яка розташована в підфільтровому просторі на днищі корпусу фільтра. Збірно-розподільча система виконана у вигляді оманливого днища, виготовленого з системи двоскатних призм, бічні грані яких утворюють між собою щілини постійної ширини. Навпроти щілин розташовано збірнорозподільчі канали, що приєднані до збірно-розподільчого колектору. UA 113614 U (12) UA 113614 U UA 113614 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до фільтрувальних пристроїв з очищення води, яка містить в собі полідисперсні домішки органічного та мінерального походження. Відома система збору води і осаду прояснювачів з завислим шаром осаду, виконана у вигляді системи перфорованих трубопроводів скидання осаду, розташованих над поверхнею днища, що має вигляд двох похилих площин [Фізико-хімічні методи очищення води. Керування водними ресурсами/ І. Астрелін, Є. Герасимов, А. Гіроль [та ін.]; за ред… І.М. Астреліна, Х. Ратнавіри. - К.: ТОВ "Друкарня Вольф", 2015. - 577 с див. стор. 298, рис. 3.9] Недоліком системи є неповне вилучення осаду, який накопичився між похилими площинами днища над перфорованими трубами скидання осаду, а значна висота похилих площин зумовлює надмірну висоту корпусу споруди. Відома нижня збірно-розподільча система фільтрів з плаваючим фільтруючим шаром, виконана вигляді системи перфорованих трубопроводів приєднаних до збірного колектору, розташована на поверхні плаского днища корпусу фільтра. [Гіроль М.М., Гіроль A.M., Гіроль A.M. Технології водовідведення промислових підприємств: Навчальний посібник. - Рівне: НУВГП, 2013.-625 с див. стор. 251, рис. 7.14]. Недоліком системи є неповне вилучення осаду з поверхні плаского днища корпусу фільтра. Невидалений осад, в разі присутності в ньому забруднень органічного походження, спроможний зброджуватися з виділенням газів, які потрапляючи в товщу зернистого шару, негативно позначаються на ефективності процесу фільтрування води. В основу корисної моделі поставлена задача - забезпечити одночасно зі збором промивної води з підфільтрового простору ефективне видалення осаду з поверхні дна корпусу фільтра. Поставлена задача вирішується тим, що у нижній збірно-розподільчій системі фільтрів з плаваючим фільтруючим шаром, яка розташована в під фільтровому просторі на днищі корпусу фільтра, згідно з корисною моделлю, збірно-розподільча система виконана у вигляді оманливого днища, виготовленого з системи двоскатних призм, бічні грані яких утворюють між собою щілини постійної ширини, а навпроти щілин розташовано збірно-розподільчі канали, що приєднані до збірно-розподільчого колектору. Завдяки виконанню збірно-розподільчої системи у вигляді оманливого днища, виготовленого з системи двоскатних призм на накопичений на похилій поверхні призм осад діє сила зсуву, зумовлена його масою та сила гідродинамічного потоку промивної води. Слід відзначити, що на підході потоку промивної води до отворів збірно-розподільчої системи завдяки зміні напряму ліній потоку до вихідних отворів швидкість його руху зростає, а, відтак зростає і сила його тиску на накопичений осад. Під впливом цих сил осад змивається з поверхні оманливого днища і разом з потоком забрудненої промивної виноситься за межі корпусу фільтра. На кресленні показано нижню збірно-розподільчу систему фільтрів з плаваючим фільтруючим шаром. Нижня збірно-розподільча система фільтрів з плаваючим фільтруючим шаром складається з днища 1, що є, одночасно дном корпусу фільтра, збірно-розподільчих каналів 2, виконаних у вигляді виїмок в днищі 1, розташованих паралельно між собою з певним кроком один від одного, мають форму паралелепіпеда, призначених для розподілу забрудненої води по площі фільтра при роботі фільтра в режимі фільтрування, або збору промивної води, при роботі фільтра в режимі промивки, двоскатних призм 3 з шириною, що дещо перевищує крок між осями збірних каналів, розташованих на поверхні днища, прямокутною гранню паралельно до збірнорозподільчих каналів 2 частково перекриваючи їх. Щілини 4, утворені між суміжними двоскатними призмами З, розташовані над збірно-розподільчими каналами 2, призначені для розподілу забрудненої води по площі фільтра при роботі фільтра в режимі фільтрування, або збору промивної води, при роботі фільтра в режимі промивки. Збірно-розподільчі канали 2, двоскатні призми 3, щілини 4 разом формують оманливе днище збірно-розподільчої системи фільтрів. Підфільтровий простір фільтра 5, розташований над оманливим днищем нижньої збірно-розподільчої системи сформованої 2, 3, 4 і під фільтруючим шаром фільтра, призначений для створення умов розширення фільтруючого шару під час його промивки. Збірно-розподільчий колектор 6, виконаний у вигляді каналу бічною стороною приєднаного до збірно-розподільчих каналів 2, призначений для розподілу забрудненої води між збірнорозподільчими цими каналами при роботі фільтра в режимі фільтрування, або збору промивної води з цих каналів, при роботі фільтра в режимі промивки. Нижня збірно-розподільча система фільтрів з плаваючим фільтруючим шаром працює наступним чином: під час роботи фільтра з плаваючим фільтруючим шаром в режимі фільтрування забруднена вода по збірно-розподільчому каналу 2 через щілину 4 рухаючись в висхідному напряму потрапляє в підфільтровий простір 5. В підфільтровому просторі 5 1 UA 113614 U 5 10 15 20 25 забруднена вода рівномірно розподіляється по усій площі фільтра і потрапляє в товщу фільтруючого його шару. При швидкості руху висхідного потоку забрудненої води близькій до 2 мм/с присутні в ній дисперсні домішки за хаотичного руху укрупнюються і частково осідають на похилі площини двоскатних призм З оманливого днища збірно-розподільчої системи сформованої елементами 2, 3, 4, утворюючи осад на цих поверхнях. Частково прояснена в підфільтровому просторі вода опісля потрапляє в об'єм фільтруючого шару, де остаточно звільняється від основної маси дисперсних домішок. Після виходу з товщі фільтруючого шару вода збирається в надфільтровому просторі фільтра і по технологічних трубах відводиться за межі фільтра. З бігом часу пори фільтруючого шару заповнюються затриманими домішками, що зумовлює погіршення якості очистки. Фільтр виводять в режим промивки. Промивка фільтра протікає за низхідного напряму руху потоку води. За цих умов накопичена в надфільтровому просторі чиста вода рухається в низхідному напрямі. Під впливом гідродинамічної сили низхідного руху потоку води фільтруючий шар переходить в розширений стан, його гранули перебувають в хаотичному русі, співударяються та відтираються від припнувши до їх поверхні забруднень. Відмиті забруднення разом з потоком води вимиваються з товщі зернистого шару потрапляючи в підфільтровий простір 5 фільтра. Під час наближення промивного потоку до щілин 4 оманливого днища 2,3,4 нижньої збірно-розподільчої системи накопичений на його поверхні осад змивається і разом з потоком забрудненої промивної води по збірно-розподільчих каналах 2 і збірно-розподільчому колектору 6 виноситься за межі корпусу фільтра. Таким чином запропоноване технічне рішення дозволяє забезпечити одночасно зі збором промивної води з підфільтрового простору ефективне видалення осаду з поверхні дна корпусу фільтра тим самим запобігаючи формуванню процесів його зброджування, унеможливлюючи завали осадом приймальних отворів нижньої збірно-розподільчої системи, що позитивно позначається на ефективності роботи фільтра в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Нижня збірно-розподільча система фільтрів з плаваючим фільтруючим шаром, яка розташована в підфільтровому просторі на днищі корпусу фільтра, яка відрізняється тим, що збірно-розподільча система виконана у вигляді оманливого днища, виготовленого з системи двоскатних призм, бічні грані яких утворюють між собою щілини постійної ширини, а навпроти щілин розташовано збірно-розподільчі канали, що приєднані до збірно-розподільчого колектору. 2 UA 113614 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
