Пристрій-концентратор для моделювання мінно-вибухових осколкових та вогнепальних поранень

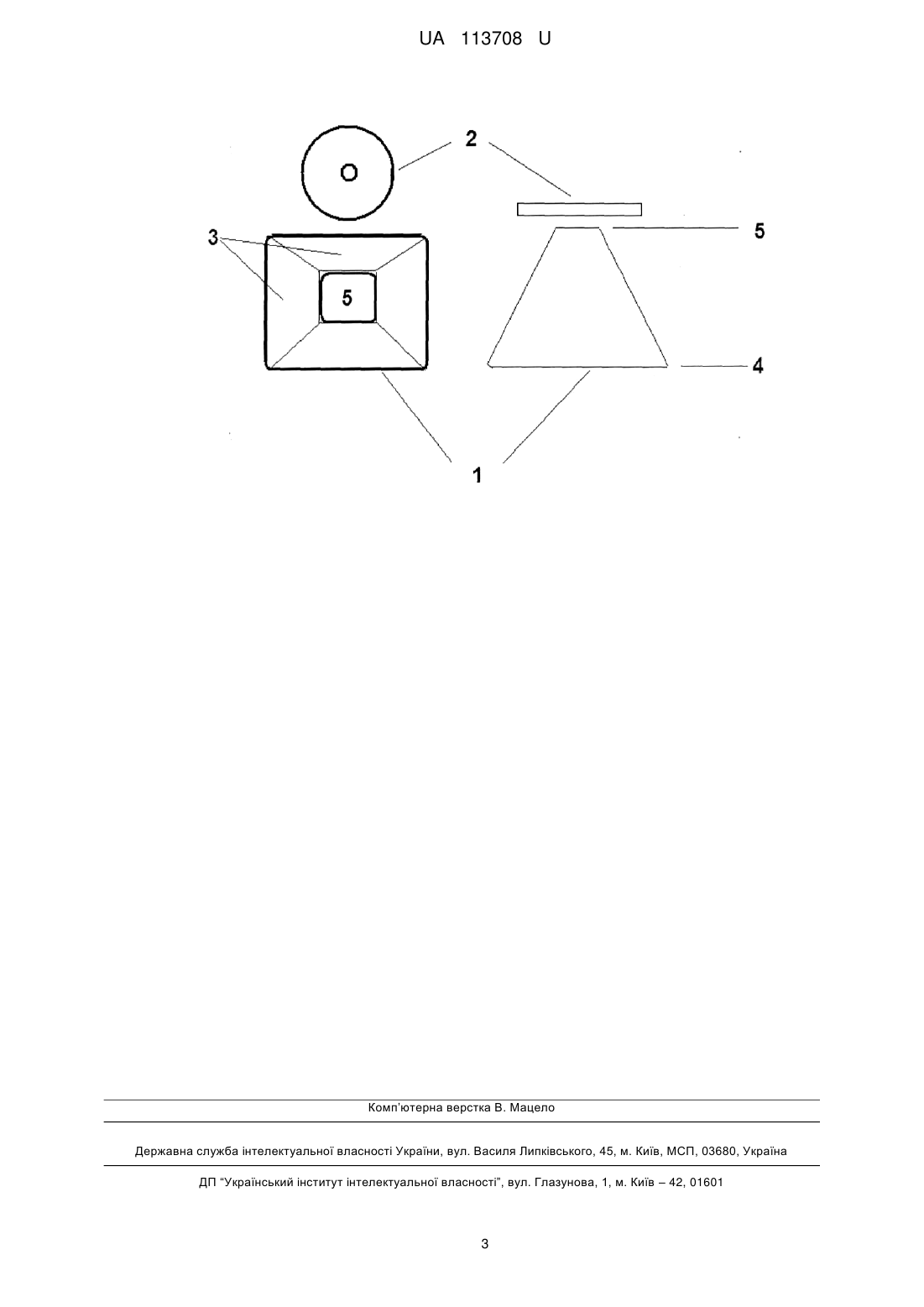

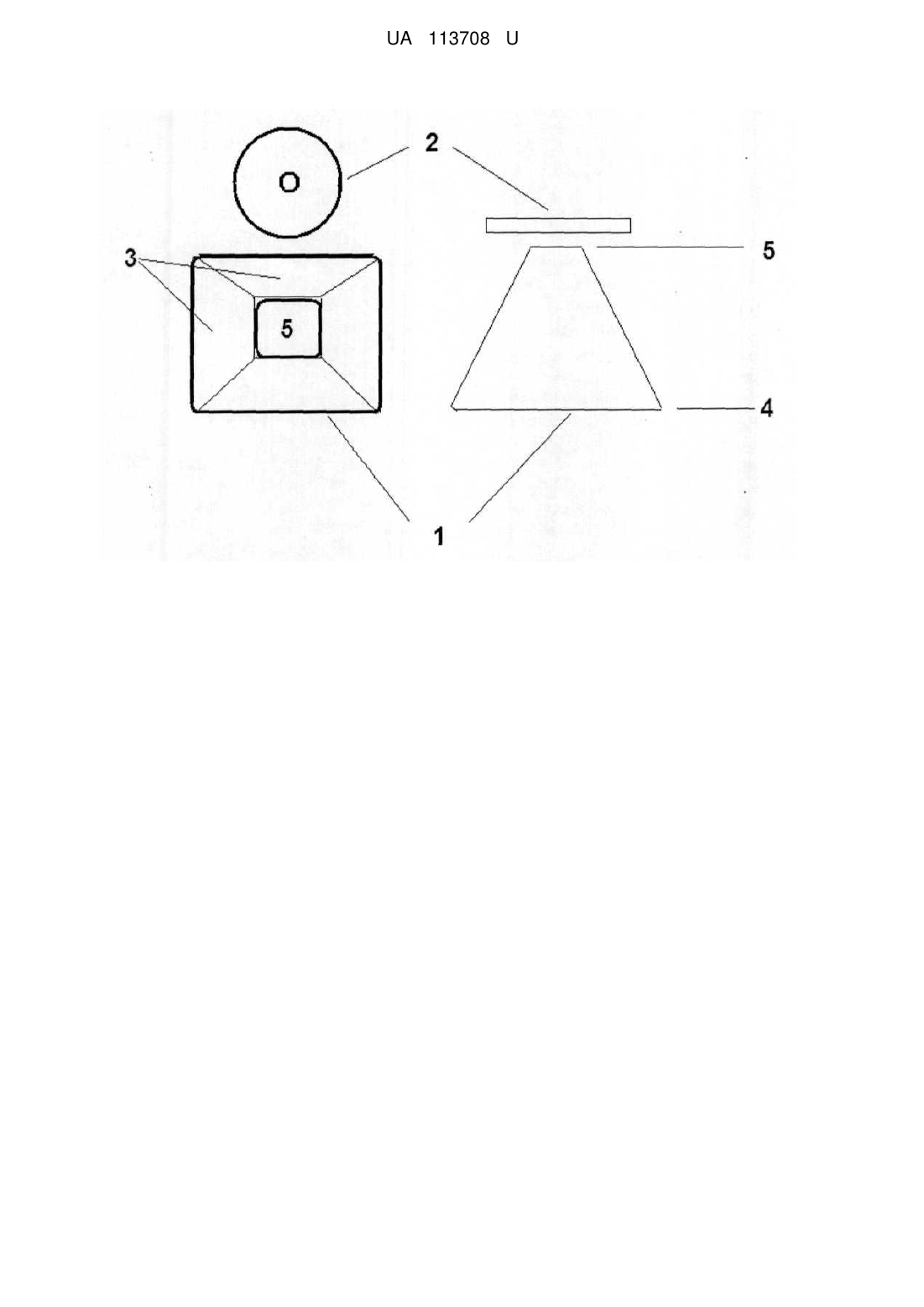

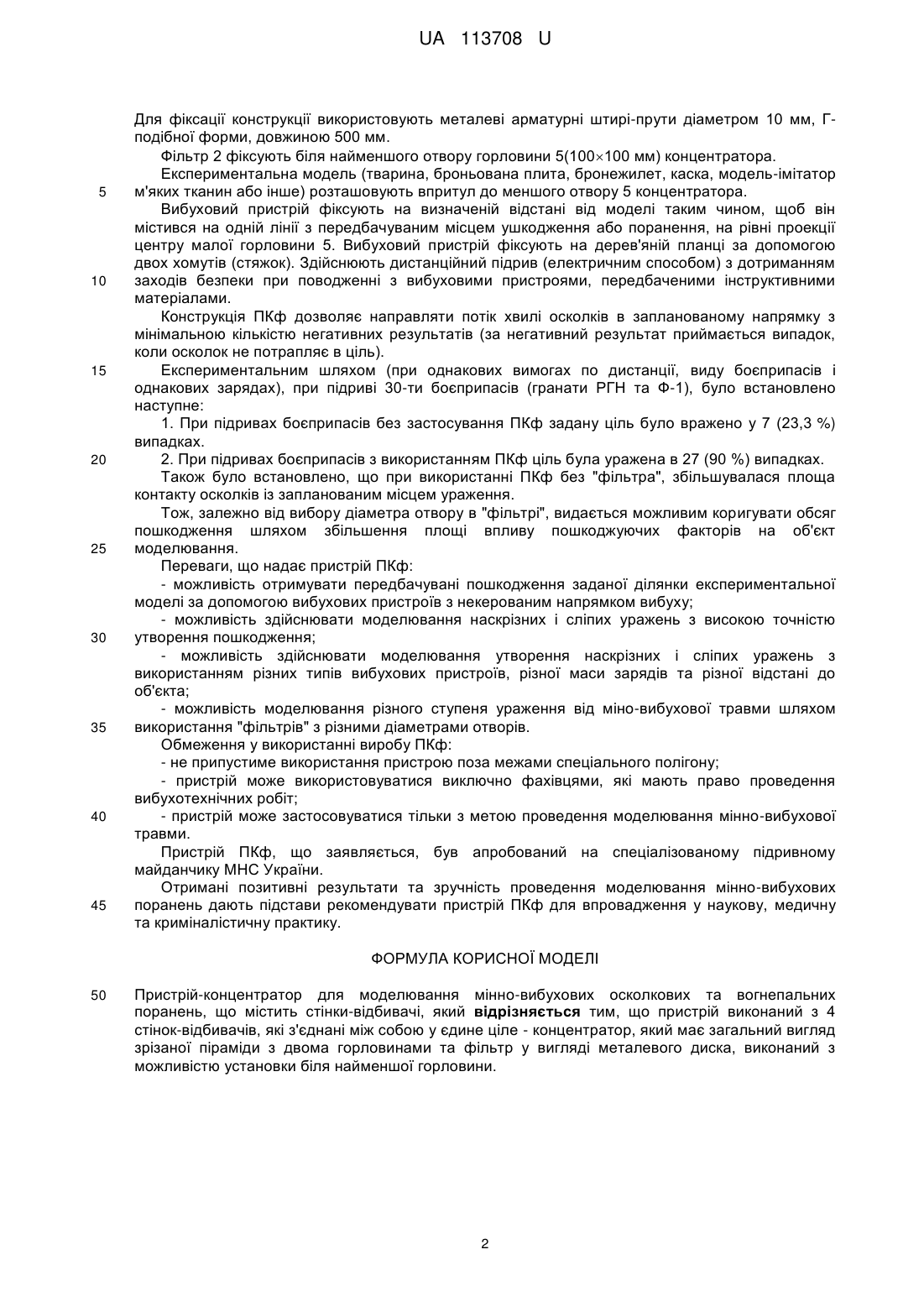

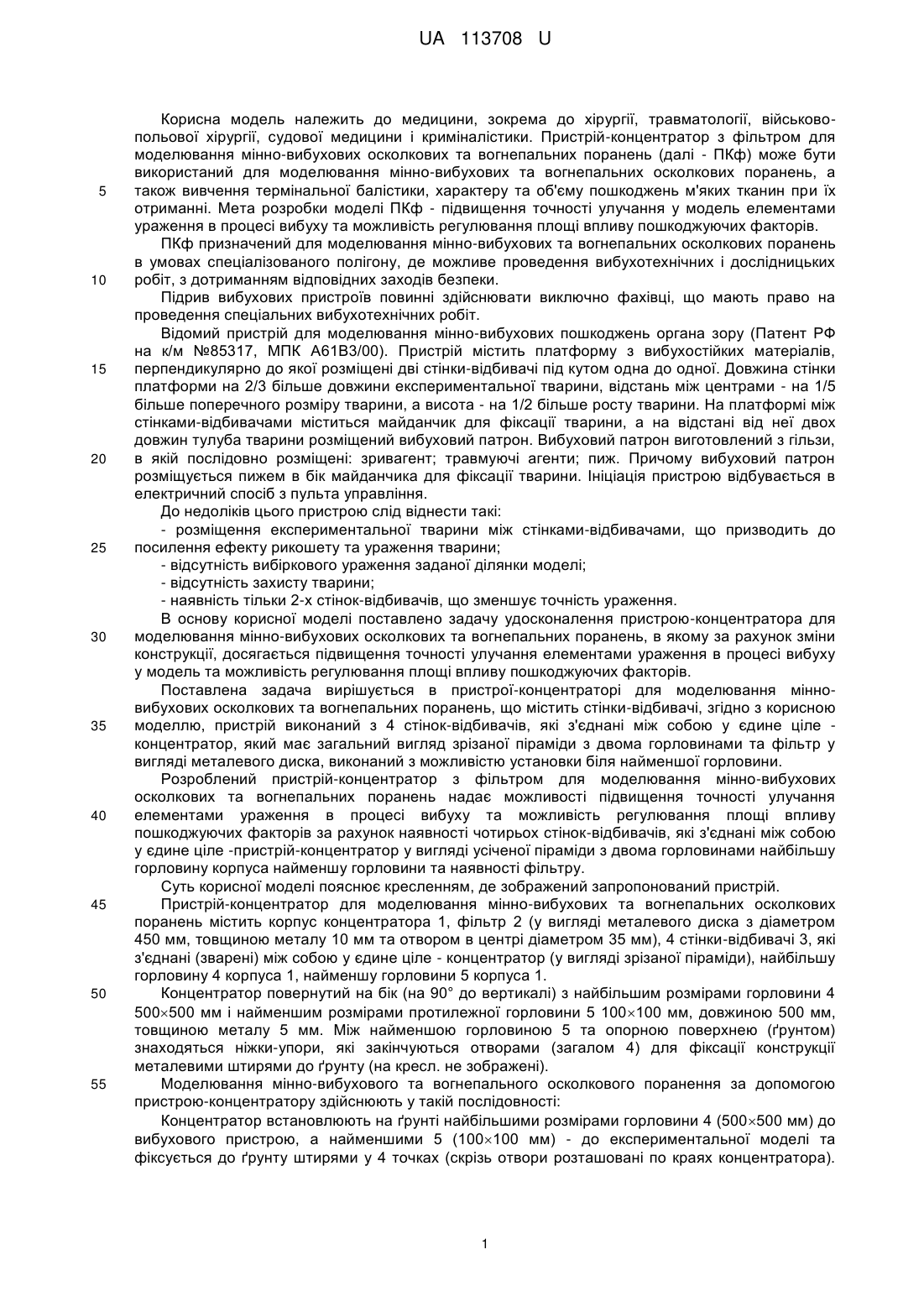

Реферат: Пристрій-концентратор для моделювання мінно-вибухових осколкових та вогнепальних поранень містить стінки-відбивачі. Пристрій виконаний з 4 стінок-відбивачів, які з'єднані між собою у єдине ціле - концентратор, який має загальний вигляд зрізаної піраміди з двома горловинами та фільтр у вигляді металевого диска, виконаний з можливістю установки біля найменшої горловини. UA 113708 U (12) UA 113708 U UA 113708 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до хірургії, травматології, військовопольової хірургії, судової медицини і криміналістики. Пристрій-концентратор з фільтром для моделювання мінно-вибухових осколкових та вогнепальних поранень (далі - ПКф) може бути використаний для моделювання мінно-вибухових та вогнепальних осколкових поранень, а також вивчення термінальної балістики, характеру та об'єму пошкоджень м'яких тканин при їх отриманні. Мета розробки моделі ПКф - підвищення точності улучання у модель елементами ураження в процесі вибуху та можливість регулювання площі впливу пошкоджуючих факторів. ПКф призначений для моделювання мінно-вибухових та вогнепальних осколкових поранень в умовах спеціалізованого полігону, де можливе проведення вибухотехнічних і дослідницьких робіт, з дотриманням відповідних заходів безпеки. Підрив вибухових пристроїв повинні здійснювати виключно фахівці, що мають право на проведення спеціальних вибухотехнічних робіт. Відомий пристрій для моделювання мінно-вибухових пошкоджень органа зору (Патент РФ на к/м №85317, МПК А61В3/00). Пристрій містить платформу з вибухостійких матеріалів, перпендикулярно до якої розміщені дві стінки-відбивачі під кутом одна до одної. Довжина стінки платформи на 2/3 більше довжини експериментальної тварини, відстань між центрами - на 1/5 більше поперечного розміру тварини, а висота - на 1/2 більше росту тварини. На платформі між стінками-відбивачами міститься майданчик для фіксації тварини, а на відстані від неї двох довжин тулуба тварини розміщений вибуховий патрон. Вибуховий патрон виготовлений з гільзи, в якій послідовно розміщені: зривагент; травмуючі агенти; пиж. Причому вибуховий патрон розміщується пижем в бік майданчика для фіксації тварини. Ініціація пристрою відбувається в електричний спосіб з пульта управління. До недоліків цього пристрою слід віднести такі: - розміщення експериментальної тварини між стінками-відбивачами, що призводить до посилення ефекту рикошету та ураження тварини; - відсутність вибіркового ураження заданої ділянки моделі; - відсутність захисту тварини; - наявність тільки 2-х стінок-відбивачів, що зменшує точність ураження. В основу корисної моделі поставлено задачу удосконалення пристрою-концентратора для моделювання мінно-вибухових осколкових та вогнепальних поранень, в якому за рахунок зміни конструкції, досягається підвищення точності улучання елементами ураження в процесі вибуху у модель та можливість регулювання площі впливу пошкоджуючих факторів. Поставлена задача вирішується в пристрої-концентраторі для моделювання мінновибухових осколкових та вогнепальних поранень, що містить стінки-відбивачі, згідно з корисною моделлю, пристрій виконаний з 4 стінок-відбивачів, які з'єднані між собою у єдине ціле концентратор, який має загальний вигляд зрізаної піраміди з двома горловинами та фільтр у вигляді металевого диска, виконаний з можливістю установки біля найменшої горловини. Розроблений пристрій-концентратор з фільтром для моделювання мінно-вибухових осколкових та вогнепальних поранень надає можливості підвищення точності улучання елементами ураження в процесі вибуху та можливість регулювання площі впливу пошкоджуючих факторів за рахунок наявності чотирьох стінок-відбивачів, які з'єднані між собою у єдине ціле -пристрій-концентратор у вигляді усіченої піраміди з двома горловинами найбільшу горловину корпуса найменшу горловини та наявності фільтру. Суть корисної моделі пояснює кресленням, де зображений запропонований пристрій. Пристрій-концентратор для моделювання мінно-вибухових та вогнепальних осколкових поранень містить корпус концентратора 1, фільтр 2 (у вигляді металевого диска з діаметром 450 мм, товщиною металу 10 мм та отвором в центрі діаметром 35 мм), 4 стінки-відбивачі 3, які з'єднані (зварені) між собою у єдине ціле - концентратор (у вигляді зрізаної піраміди), найбільшу горловину 4 корпуса 1, найменшу горловини 5 корпуса 1. Концентратор повернутий на бік (на 90° до вертикалі) з найбільшим розмірами горловини 4 500500 мм і найменшим розмірами протилежної горловини 5 100100 мм, довжиною 500 мм, товщиною металу 5 мм. Між найменшою горловиною 5 та опорною поверхнею (ґрунтом) знаходяться ніжки-упори, які закінчуються отворами (загалом 4) для фіксації конструкції металевими штирями до ґрунту (на кресл. не зображені). Моделювання мінно-вибухового та вогнепального осколкового поранення за допомогою пристрою-концентратору здійснюють у такій послідовності: Концентратор встановлюють на ґрунті найбільшими розмірами горловини 4 (500500 мм) до вибухового пристрою, а найменшими 5 (100100 мм) - до експериментальної моделі та фіксується до ґрунту штирями у 4 точках (скрізь отвори розташовані по краях концентратора). 1 UA 113708 U 5 10 15 20 25 30 35 40 45 Для фіксації конструкції використовують металеві арматурні штирі-прути діаметром 10 мм, Гподібної форми, довжиною 500 мм. Фільтр 2 фіксують біля найменшого отвору горловини 5(100100 мм) концентратора. Експериментальна модель (тварина, броньована плита, бронежилет, каска, модель-імітатор м'яких тканин або інше) розташовують впритул до меншого отвору 5 концентратора. Вибуховий пристрій фіксують на визначеній відстані від моделі таким чином, щоб він містився на одній лінії з передбачуваним місцем ушкодження або поранення, на рівні проекції центру малої горловини 5. Вибуховий пристрій фіксують на дерев'яній планці за допомогою двох хомутів (стяжок). Здійснюють дистанційний підрив (електричним способом) з дотриманням заходів безпеки при поводженні з вибуховими пристроями, передбаченими інструктивними матеріалами. Конструкція ПКф дозволяє направляти потік хвилі осколків в запланованому напрямку з мінімальною кількістю негативних результатів (за негативний результат приймається випадок, коли осколок не потрапляє в ціль). Експериментальним шляхом (при однакових вимогах по дистанції, виду боєприпасів і однакових зарядах), при підриві 30-ти боєприпасів (гранати РГН та Ф-1), було встановлено наступне: 1. При підривах боєприпасів без застосування ПКф задану ціль було вражено у 7 (23,3 %) випадках. 2. При підривах боєприпасів з використанням ПКф ціль була уражена в 27 (90 %) випадках. Також було встановлено, що при використанні ПКф без "фільтра", збільшувалася площа контакту осколків із запланованим місцем ураження. Тож, залежно від вибору діаметра отвору в "фільтрі", видається можливим коригувати обсяг пошкодження шляхом збільшення площі впливу пошкоджуючих факторів на об'єкт моделювання. Переваги, що надає пристрій ПКф: - можливість отримувати передбачувані пошкодження заданої ділянки експериментальної моделі за допомогою вибухових пристроїв з некерованим напрямком вибуху; - можливість здійснювати моделювання наскрізних і сліпих уражень з високою точністю утворення пошкодження; - можливість здійснювати моделювання утворення наскрізних і сліпих уражень з використанням різних типів вибухових пристроїв, різної маси зарядів та різної відстані до об'єкта; - можливість моделювання різного ступеня ураження від міно-вибухової травми шляхом використання "фільтрів" з різними діаметрами отворів. Обмеження у використанні виробу ПКф: - не припустиме використання пристрою поза межами спеціального полігону; - пристрій може використовуватися виключно фахівцями, які мають право проведення вибухотехнічних робіт; - пристрій може застосовуватися тільки з метою проведення моделювання мінно-вибухової травми. Пристрій ПКф, що заявляється, був апробований на спеціалізованому підривному майданчику МНС України. Отримані позитивні результати та зручність проведення моделювання мінно-вибухових поранень дають підстави рекомендувати пристрій ПКф для впровадження у наукову, медичну та криміналістичну практику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій-концентратор для моделювання мінно-вибухових осколкових та вогнепальних поранень, що містить стінки-відбивачі, який відрізняється тим, що пристрій виконаний з 4 стінок-відбивачів, які з'єднані між собою у єдине ціле - концентратор, який має загальний вигляд зрізаної піраміди з двома горловинами та фільтр у вигляді металевого диска, виконаний з можливістю установки біля найменшої горловини. 2 UA 113708 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
