Пристрій для інвалідної коляски

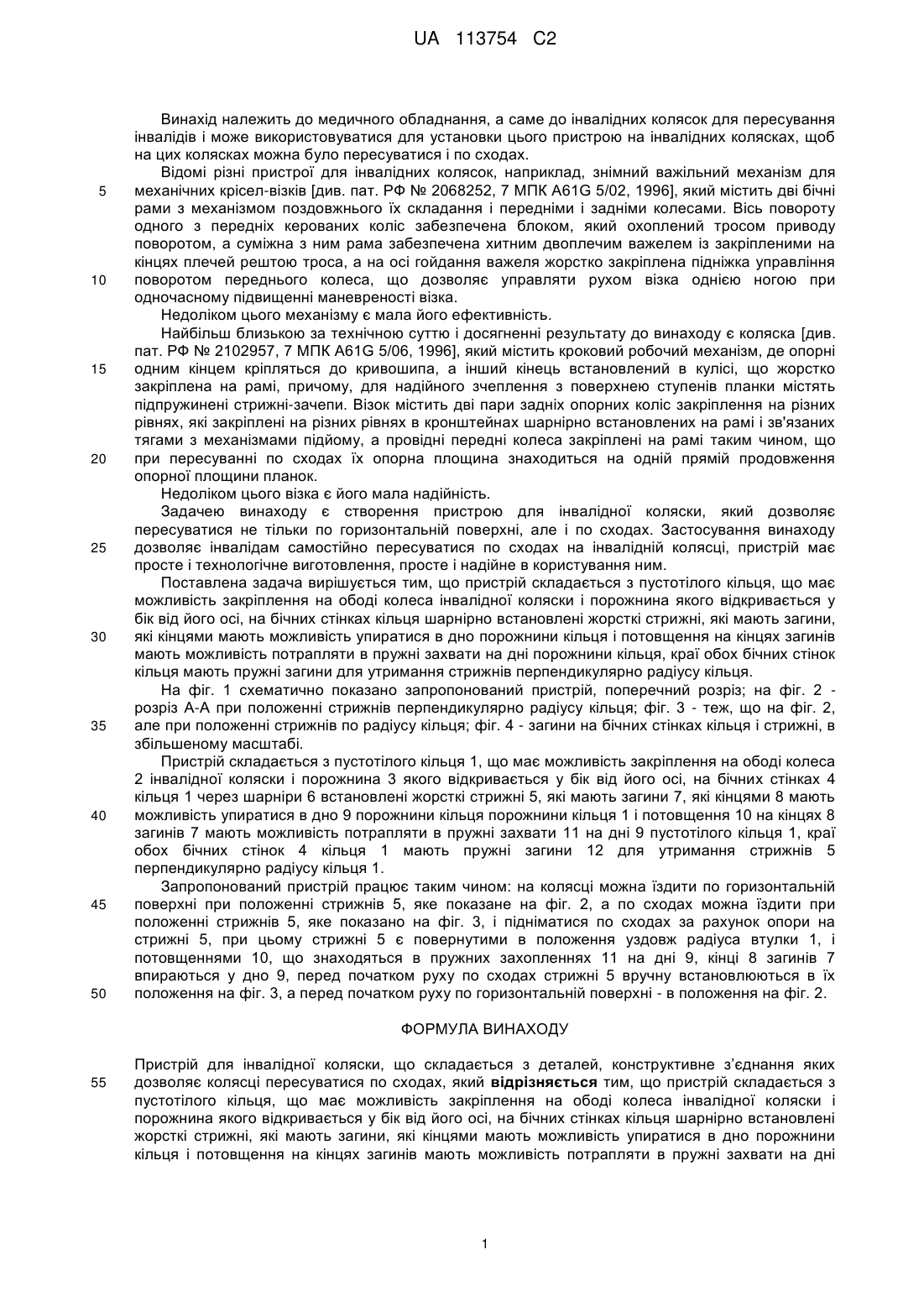

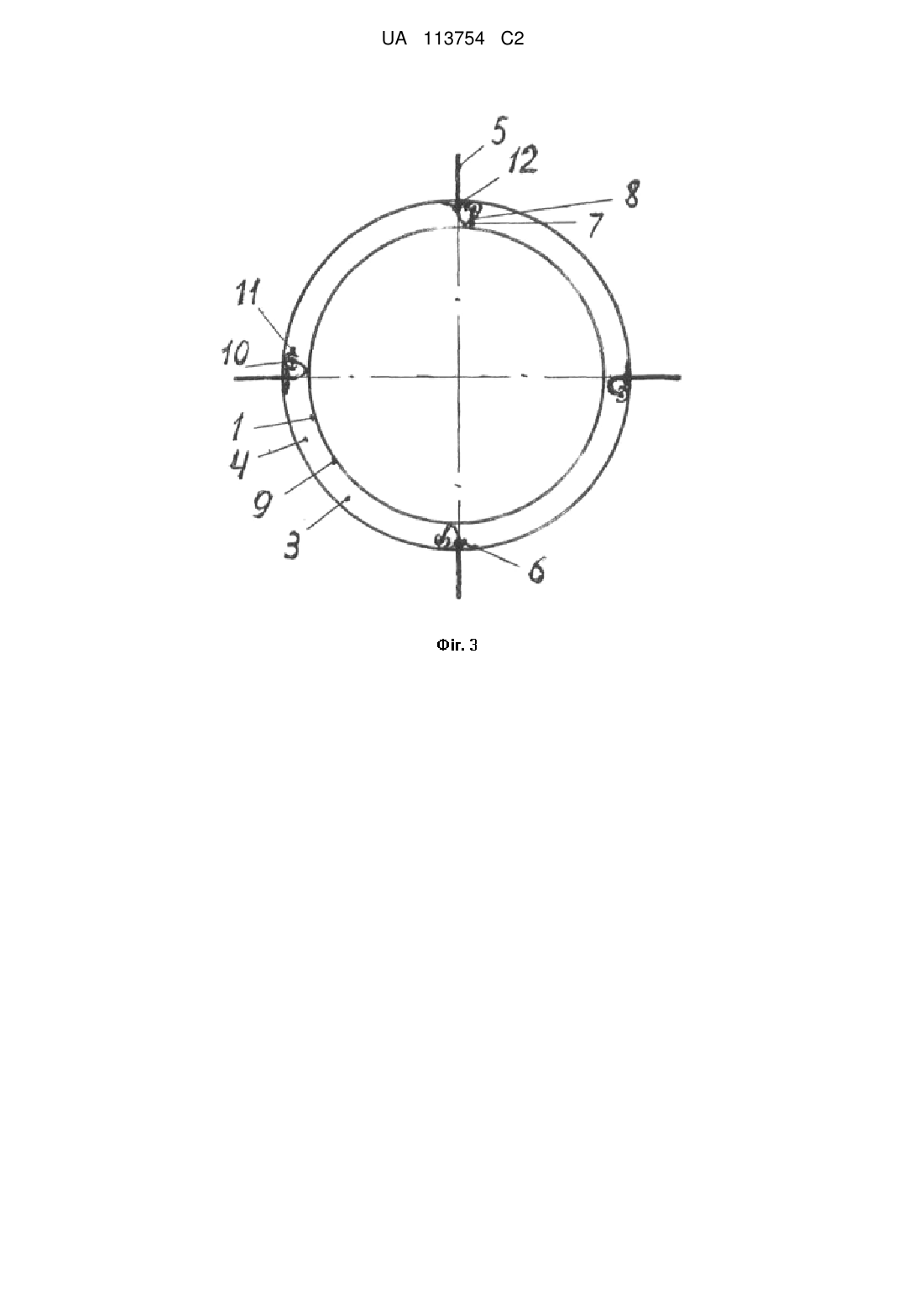

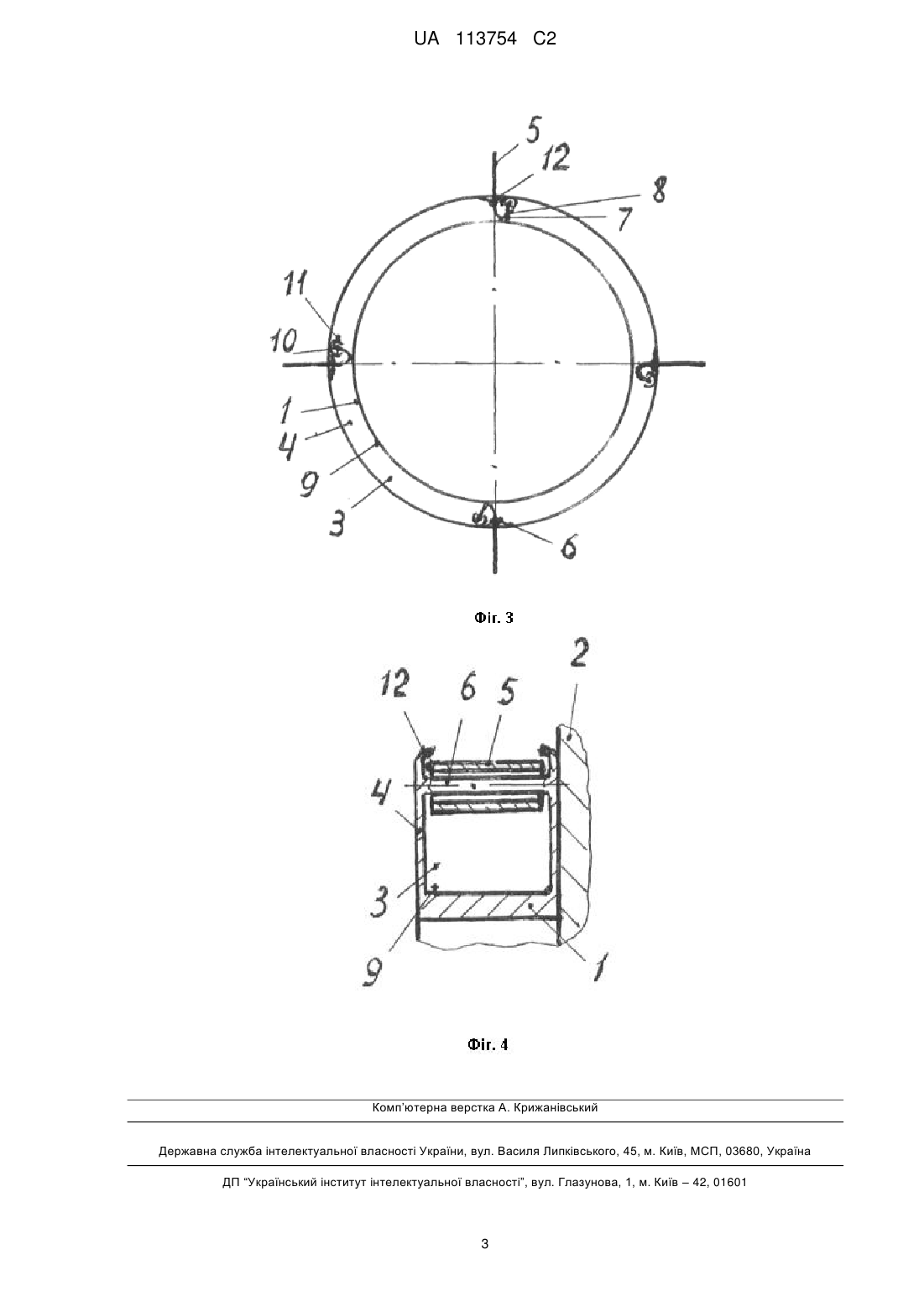

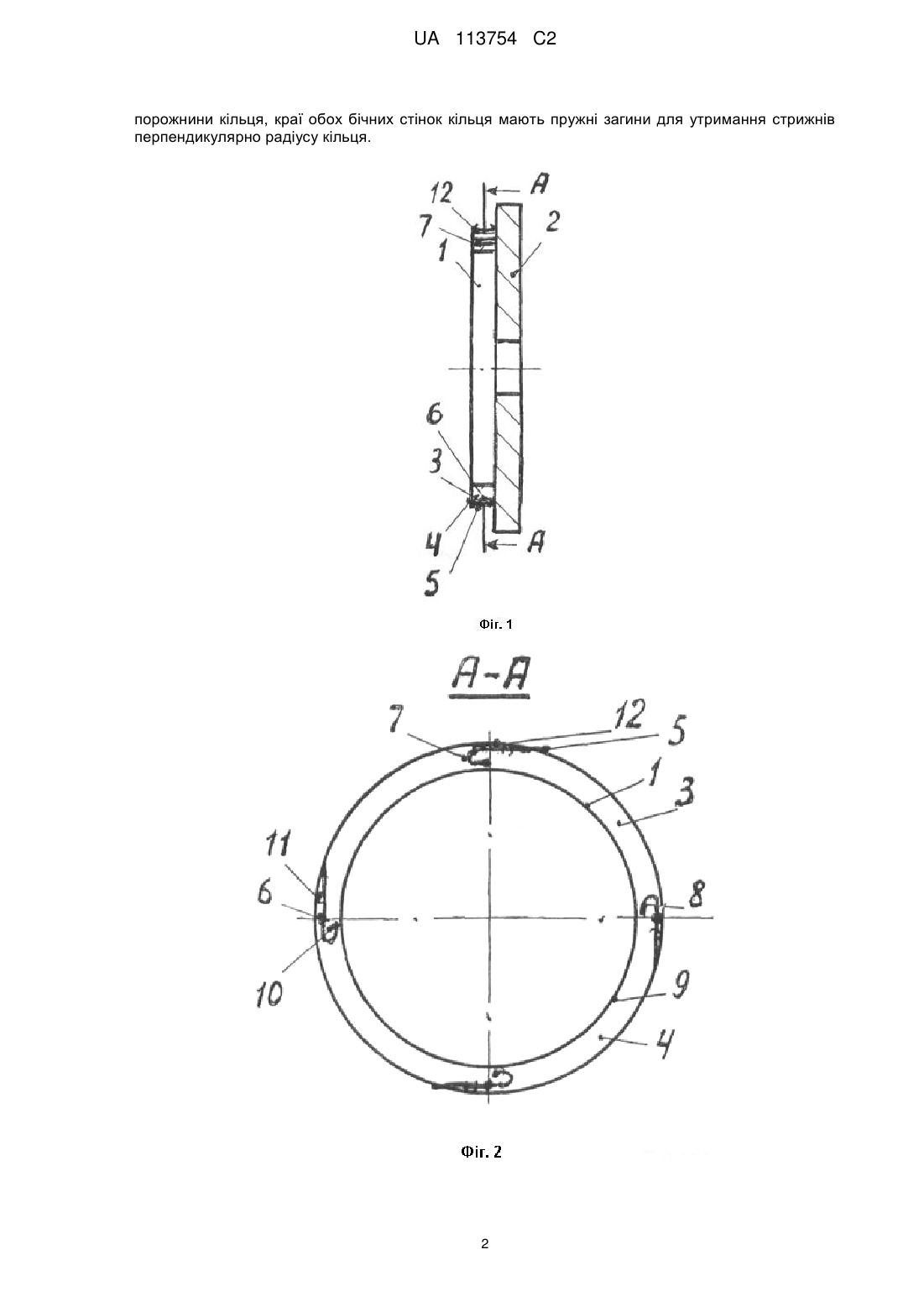

Реферат: Пристрій для інвалідної коляски належить до медичного обладнання, а саме до інвалідних колясок для пересування інвалідів, і може використовуватися для установки цього пристрою на інвалідні коляски, щоб на цих візках можна було пересуватися і по сходах. Застосування винаходу дозволяє інвалідам самостійно пересуватися по сходах на інвалідній колясці, має просте і технологічне виготовлення, просте і надійне користування ним. Поставлена задача вирішується тим, що пристрій складається з пустотілого кільця, що має можливість закріплення на ободі колеса інвалідної коляски і порожнина якого відкривається в сторону від його осі, на бічних стінках кільця шарнірно встановлені жорсткі стрижні, які мають загини, які кінцями мають можливість упиратися в дно порожнини кільця і потовщення на кінцях загинів мають можливість потрапляти в пружні захвати на дні порожнини кільця, краї обох бічних стінок кільця мають пружні загини для утримання стрижнів перпендикулярно радіусу кільця. UA 113754 C2 (12) UA 113754 C2 UA 113754 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до медичного обладнання, а саме до інвалідних колясок для пересування інвалідів і може використовуватися для установки цього пристрою на інвалідних колясках, щоб на цих колясках можна було пересуватися і по сходах. Відомі різні пристрої для інвалідних колясок, наприклад, знімний важільний механізм для механічних крісел-візків [див. пат. РФ № 2068252, 7 МПК А61G 5/02, 1996], який містить дві бічні рами з механізмом поздовжнього їх складання і передніми і задніми колесами. Вісь повороту одного з передніх керованих коліс забезпечена блоком, який охоплений тросом приводу поворотом, а суміжна з ним рама забезпечена хитним двоплечим важелем із закріпленими на кінцях плечей рештою троса, а на осі гойдання важеля жорстко закріплена підніжка управління поворотом переднього колеса, що дозволяє управляти рухом візка однією ногою при одночасному підвищенні маневреності візка. Недоліком цього механізму є мала його ефективність. Найбільш близькою за технічною суттю і досягненні результату до винаходу є коляска [див. пат. РФ № 2102957, 7 МПК A61G 5/06, 1996], який містить кроковий робочий механізм, де опорні одним кінцем кріпляться до кривошипа, а інший кінець встановлений в кулісі, що жорстко закріплена на рамі, причому, для надійного зчеплення з поверхнею ступенів планки містять підпружинені стрижні-зачепи. Візок містить дві пари задніх опорних коліс закріплення на різних рівнях, які закріплені на різних рівнях в кронштейнах шарнірно встановлених на рамі і зв'язаних тягами з механізмами підйому, а провідні передні колеса закріплені на рамі таким чином, що при пересуванні по сходах їх опорна площина знаходиться на одній прямій продовження опорної площини планок. Недоліком цього візка є його мала надійність. Задачею винаходу є створення пристрою для інвалідної коляски, який дозволяє пересуватися не тільки по горизонтальній поверхні, але і по сходах. Застосування винаходу дозволяє інвалідам самостійно пересуватися по сходах на інвалідній колясці, пристрій має просте і технологічне виготовлення, просте і надійне в користування ним. Поставлена задача вирішується тим, що пристрій складається з пустотілого кільця, що має можливість закріплення на ободі колеса інвалідної коляски і порожнина якого відкривається у бік від його осі, на бічних стінках кільця шарнірно встановлені жорсткі стрижні, які мають загини, які кінцями мають можливість упиратися в дно порожнини кільця і потовщення на кінцях загинів мають можливість потрапляти в пружні захвати на дні порожнини кільця, краї обох бічних стінок кільця мають пружні загини для утримання стрижнів перпендикулярно радіусу кільця. На фіг. 1 схематично показано запропонований пристрій, поперечний розріз; на фіг. 2 розріз А-А при положенні стрижнів перпендикулярно радіусу кільця; фіг. 3 - теж, що на фіг. 2, але при положенні стрижнів по радіусу кільця; фіг. 4 - загини на бічних стінках кільця і стрижні, в збільшеному масштабі. Пристрій складається з пустотілого кільця 1, що має можливість закріплення на ободі колеса 2 інвалідної коляски і порожнина 3 якого відкривається у бік від його осі, на бічних стінках 4 кільця 1 через шарніри 6 встановлені жорсткі стрижні 5, які мають загини 7, які кінцями 8 мають можливість упиратися в дно 9 порожнини кільця порожнини кільця 1 і потовщення 10 на кінцях 8 загинів 7 мають можливість потрапляти в пружні захвати 11 на дні 9 пустотілого кільця 1, краї обох бічних стінок 4 кільця 1 мають пружні загини 12 для утримання стрижнів 5 перпендикулярно радіусу кільця 1. Запропонований пристрій працює таким чином: на колясці можна їздити по горизонтальній поверхні при положенні стрижнів 5, яке показане на фіг. 2, а по сходах можна їздити при положенні стрижнів 5, яке показано на фіг. 3, і підніматися по сходах за рахунок опори на стрижні 5, при цьому стрижні 5 є повернутими в положення уздовж радіуса втулки 1, і потовщеннями 10, що знаходяться в пружних захопленнях 11 на дні 9, кінці 8 загинів 7 впираються у дно 9, перед початком руху по сходах стрижні 5 вручну встановлюються в їх положення на фіг. 3, а перед початком руху по горизонтальній поверхні - в положення на фіг. 2. ФОРМУЛА ВИНАХОДУ 55 Пристрій для інвалідної коляски, що складається з деталей, конструктивне з’єднання яких дозволяє колясці пересуватися по сходах, який відрізняється тим, що пристрій складається з пустотілого кільця, що має можливість закріплення на ободі колеса інвалідної коляски і порожнина якого відкривається у бік від його осі, на бічних стінках кільця шарнірно встановлені жорсткі стрижні, які мають загини, які кінцями мають можливість упиратися в дно порожнини кільця і потовщення на кінцях загинів мають можливість потрапляти в пружні захвати на дні 1 UA 113754 C2 порожнини кільця, краї обох бічних стінок кільця мають пружні загини для утримання стрижнів перпендикулярно радіусу кільця. 2 UA 113754 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
