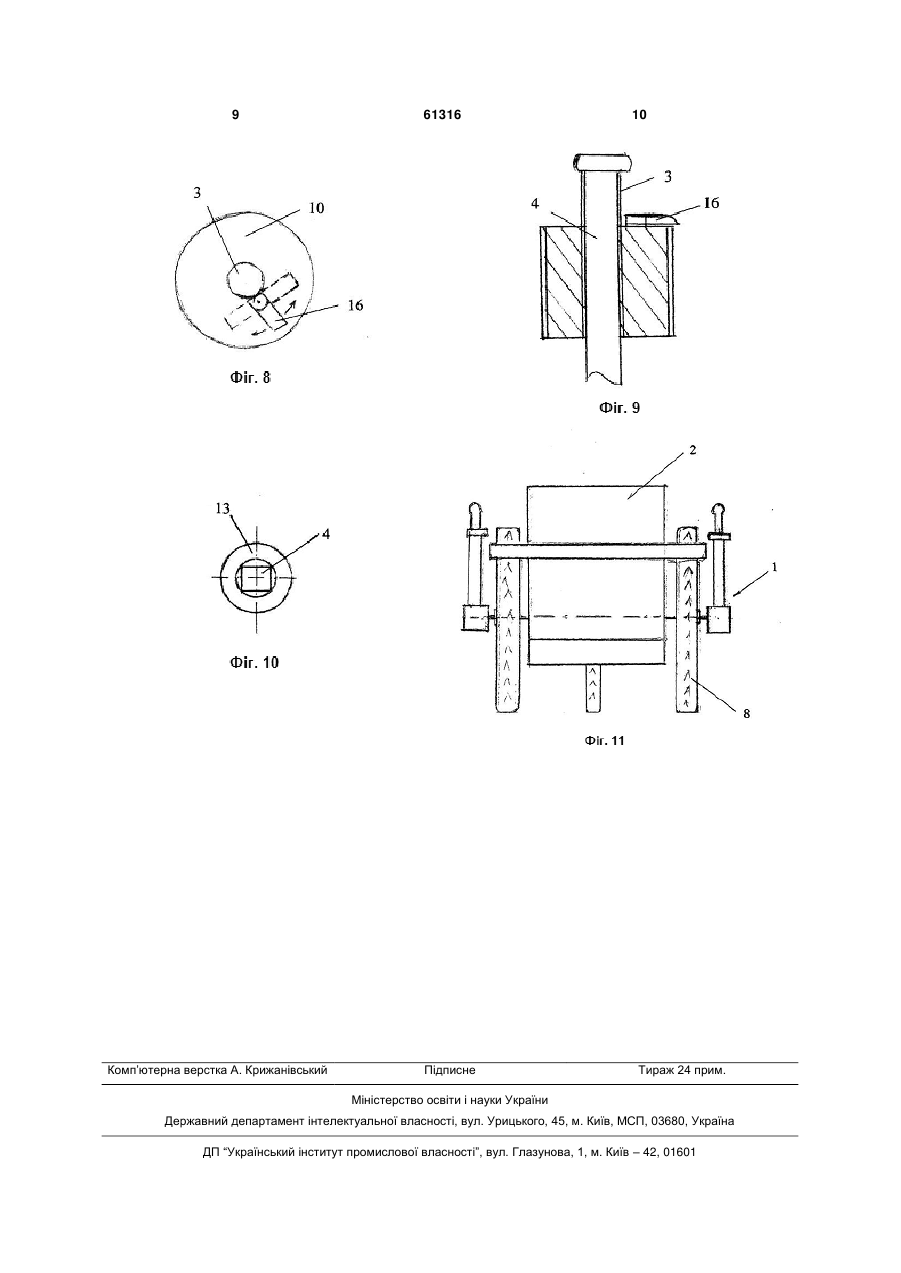

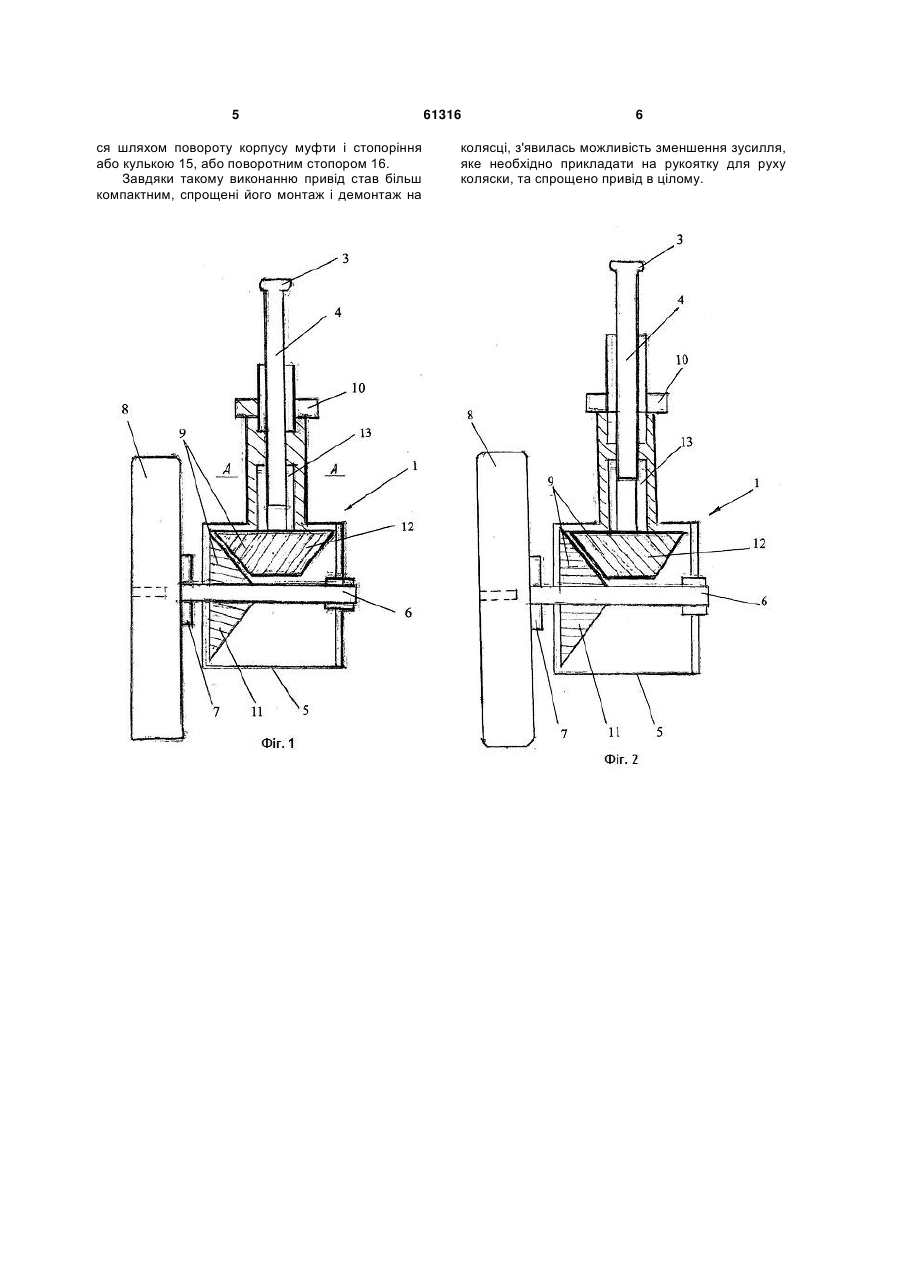

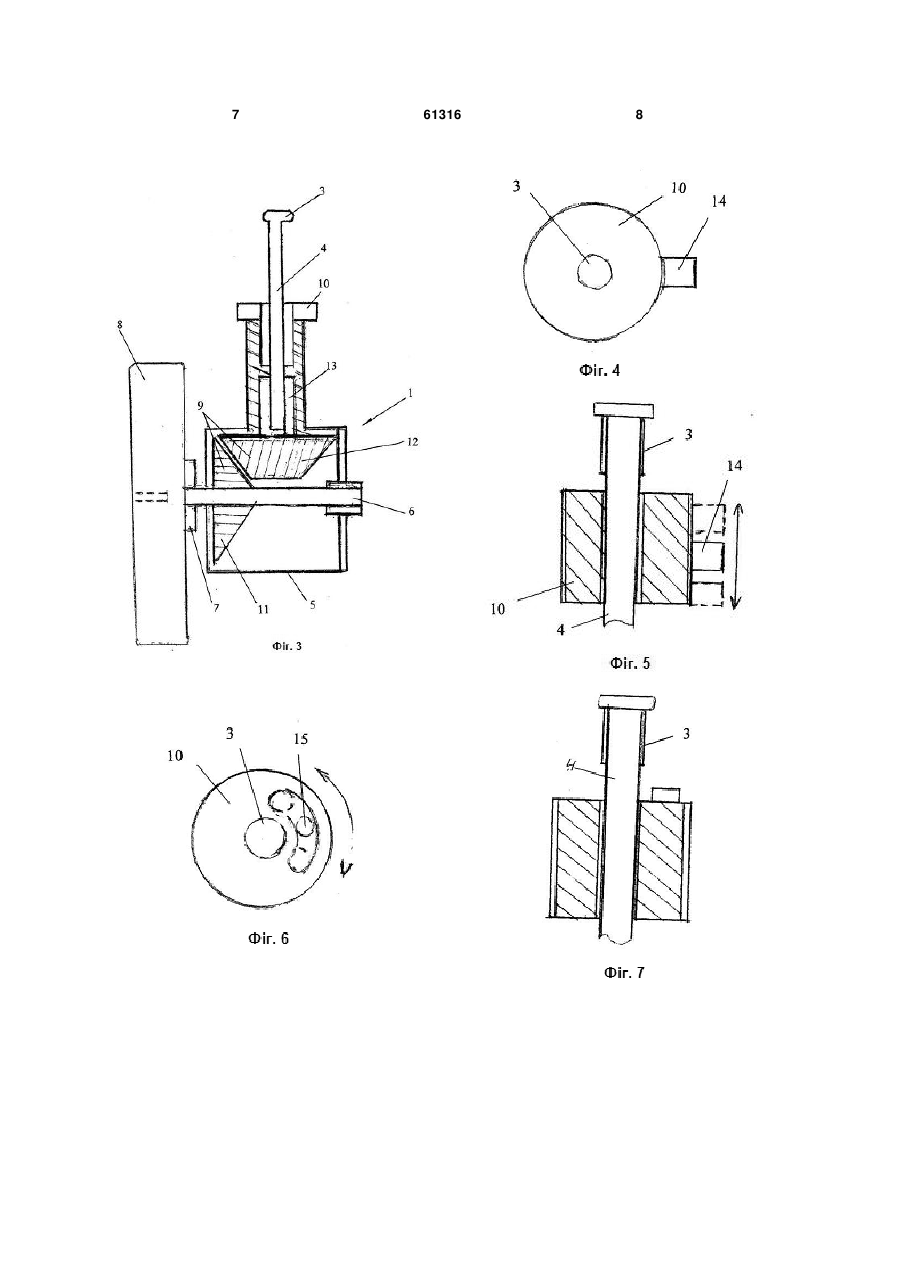

Привід для інвалідної коляски

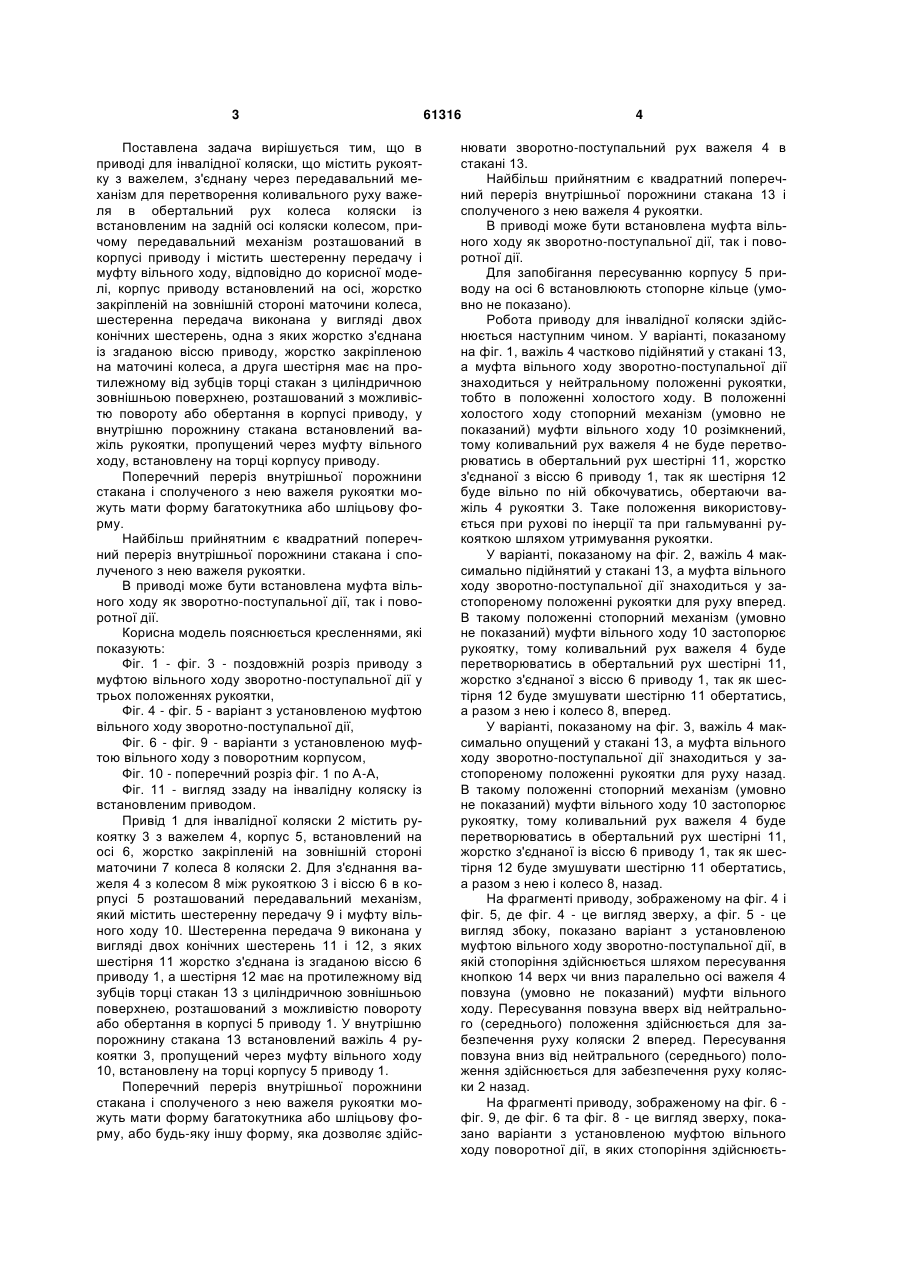

1. Привід для інвалідної коляски, що містить рукоятку з важелем, з'єднану через передавальний механізм для перетворення коливального руху важеля в обертальний рух колеса коляски із встановленим на задній осі коляски колесом, причому передавальний механізм розташований в корпусі приводу і містить шестеренну передачу і муфту вільного ходу, який відрізняється тим, що корпус приводу встановлений на осі, жорстко закріпленій на зовнішній стороні маточини колеса, шестеренна передача виконана у вигляді двох конічних шестерень, одна з яких жорстко з'єднана із згаданою віссю приводу, жорстко закріпленою на маточині колеса, а друга шестірня має на протилежному від зубців торці стакан з циліндричною зовнішньою поверхнею, розташований з можливістю повороту U 1 3 Поставлена задача вирішується тим, що в приводі для інвалідної коляски, що містить рукоятку з важелем, з'єднану через передавальний механізм для перетворення коливального руху важеля в обертальний рух колеса коляски із встановленим на задній осі коляски колесом, причому передавальний механізм розташований в корпусі приводу і містить шестеренну передачу і муфту вільного ходу, відповідно до корисної моделі, корпус приводу встановлений на осі, жорстко закріпленій на зовнішній стороні маточини колеса, шестеренна передача виконана у вигляді двох конічних шестерень, одна з яких жорстко з'єднана із згаданою віссю приводу, жорстко закріпленою на маточині колеса, а друга шестірня має на протилежному від зубців торці стакан з циліндричною зовнішньою поверхнею, розташований з можливістю повороту або обертання в корпусі приводу, у внутрішню порожнину стакана встановлений важіль рукоятки, пропущений через муфту вільного ходу, встановлену на торці корпусу приводу. Поперечний переріз внутрішньої порожнини стакана і сполученого з нею важеля рукоятки можуть мати форму багатокутника або шліцьову форму. Найбільш прийнятним є квадратний поперечний переріз внутрішньої порожнини стакана і сполученого з нею важеля рукоятки. В приводі може бути встановлена муфта вільного ходу як зворотно-поступальної дії, так і поворотної дії. Корисна модель пояснюється кресленнями, які показують: Фіг. 1 - фіг. 3 - поздовжній розріз приводу з муфтою вільного ходу зворотно-поступальної дії у трьох положеннях рукоятки, Фіг. 4 - фіг. 5 - варіант з установленою муфтою вільного ходу зворотно-поступальної дії, Фіг. 6 - фіг. 9 - варіанти з установленою муфтою вільного ходу з поворотним корпусом, Фіг. 10 - поперечний розріз фіг. 1 по А-А, Фіг. 11 - вигляд ззаду на інвалідну коляску із встановленим приводом. Привід 1 для інвалідної коляски 2 містить рукоятку 3 з важелем 4, корпус 5, встановлений на осі 6, жорстко закріпленій на зовнішній стороні маточини 7 колеса 8 коляски 2. Для з'єднання важеля 4 з колесом 8 між рукояткою 3 і віссю 6 в корпусі 5 розташований передавальний механізм, який містить шестеренну передачу 9 і муфту вільного ходу 10. Шестеренна передача 9 виконана у вигляді двох конічних шестерень 11 і 12, з яких шестірня 11 жорстко з'єднана із згаданою віссю 6 приводу 1, а шестірня 12 має на протилежному від зубців торці стакан 13 з циліндричною зовнішньою поверхнею, розташований з можливістю повороту або обертання в корпусі 5 приводу 1. У внутрішню порожнину стакана 13 встановлений важіль 4 рукоятки 3, пропущений через муфту вільного ходу 10, встановлену на торці корпусу 5 приводу 1. Поперечний переріз внутрішньої порожнини стакана і сполученого з нею важеля рукоятки можуть мати форму багатокутника або шліцьову форму, або будь-яку іншу форму, яка дозволяє здійс 61316 4 нювати зворотно-поступальний рух важеля 4 в стакані 13. Найбільш прийнятним є квадратний поперечний переріз внутрішньої порожнини стакана 13 і сполученого з нею важеля 4 рукоятки. В приводі може бути встановлена муфта вільного ходу як зворотно-поступальної дії, так і поворотної дії. Для запобігання пересуванню корпусу 5 приводу на осі 6 встановлюють стопорне кільце (умовно не показано). Робота приводу для інвалідної коляски здійснюється наступним чином. У варіанті, показаному на фіг. 1, важіль 4 частково підійнятий у стакані 13, а муфта вільного ходу зворотно-поступальної дії знаходиться у нейтральному положенні рукоятки, тобто в положенні холостого ходу. В положенні холостого ходу стопорний механізм (умовно не показаний) муфти вільного ходу 10 розімкнений, тому коливальний рух важеля 4 не буде перетворюватись в обертальний рух шестірні 11, жорстко з'єднаної з віссю 6 приводу 1, так як шестірня 12 буде вільно по ній обкочуватись, обертаючи важіль 4 рукоятки 3. Таке положення використовується при рухові по інерції та при гальмуванні рукояткою шляхом утримування рукоятки. У варіанті, показаному на фіг. 2, важіль 4 максимально підійнятий у стакані 13, а муфта вільного ходу зворотно-поступальної дії знаходиться у застопореному положенні рукоятки для руху вперед. В такому положенні стопорний механізм (умовно не показаний) муфти вільного ходу 10 застопорює рукоятку, тому коливальний рух важеля 4 буде перетворюватись в обертальний рух шестірні 11, жорстко з'єднаної з віссю 6 приводу 1, так як шестірня 12 буде змушувати шестірню 11 обертатись, а разом з нею і колесо 8, вперед. У варіанті, показаному на фіг. 3, важіль 4 максимально опущений у стакані 13, а муфта вільного ходу зворотно-поступальної дії знаходиться у застопореному положенні рукоятки для руху назад. В такому положенні стопорний механізм (умовно не показаний) муфти вільного ходу 10 застопорює рукоятку, тому коливальний рух важеля 4 буде перетворюватись в обертальний рух шестірні 11, жорстко з'єднаної із віссю 6 приводу 1, так як шестірня 12 буде змушувати шестірню 11 обертатись, а разом з нею і колесо 8, назад. На фрагменті приводу, зображеному на фіг. 4 і фіг. 5, де фіг. 4 - це вигляд зверху, а фіг. 5 - це вигляд збоку, показано варіант з установленою муфтою вільного ходу зворотно-поступальної дії, в якій стопоріння здійснюється шляхом пересування кнопкою 14 верх чи вниз паралельно осі важеля 4 повзуна (умовно не показаний) муфти вільного ходу. Пересування повзуна вверх від нейтрального (середнього) положення здійснюється для забезпечення руху коляски 2 вперед. Пересування повзуна вниз від нейтрального (середнього) положення здійснюється для забезпечення руху коляски 2 назад. На фрагменті приводу, зображеному на фіг. 6 фіг. 9, де фіг. 6 та фіг. 8 - це вигляд зверху, показано варіанти з установленою муфтою вільного ходу поворотної дії, в яких стопоріння здійснюєть 5 ся шляхом повороту корпусу муфти і стопоріння або кулькою 15, або поворотним стопором 16. Завдяки такому виконанню привід став більш компактним, спрощені його монтаж і демонтаж на 61316 6 колясці, з'явилась можливість зменшення зусилля, яке необхідно прикладати на рукоятку для руху коляски, та спрощено привід в цілому. 7 61316 8 9 Комп’ютерна верстка А. Крижанівський 61316 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
