Сечозбірник

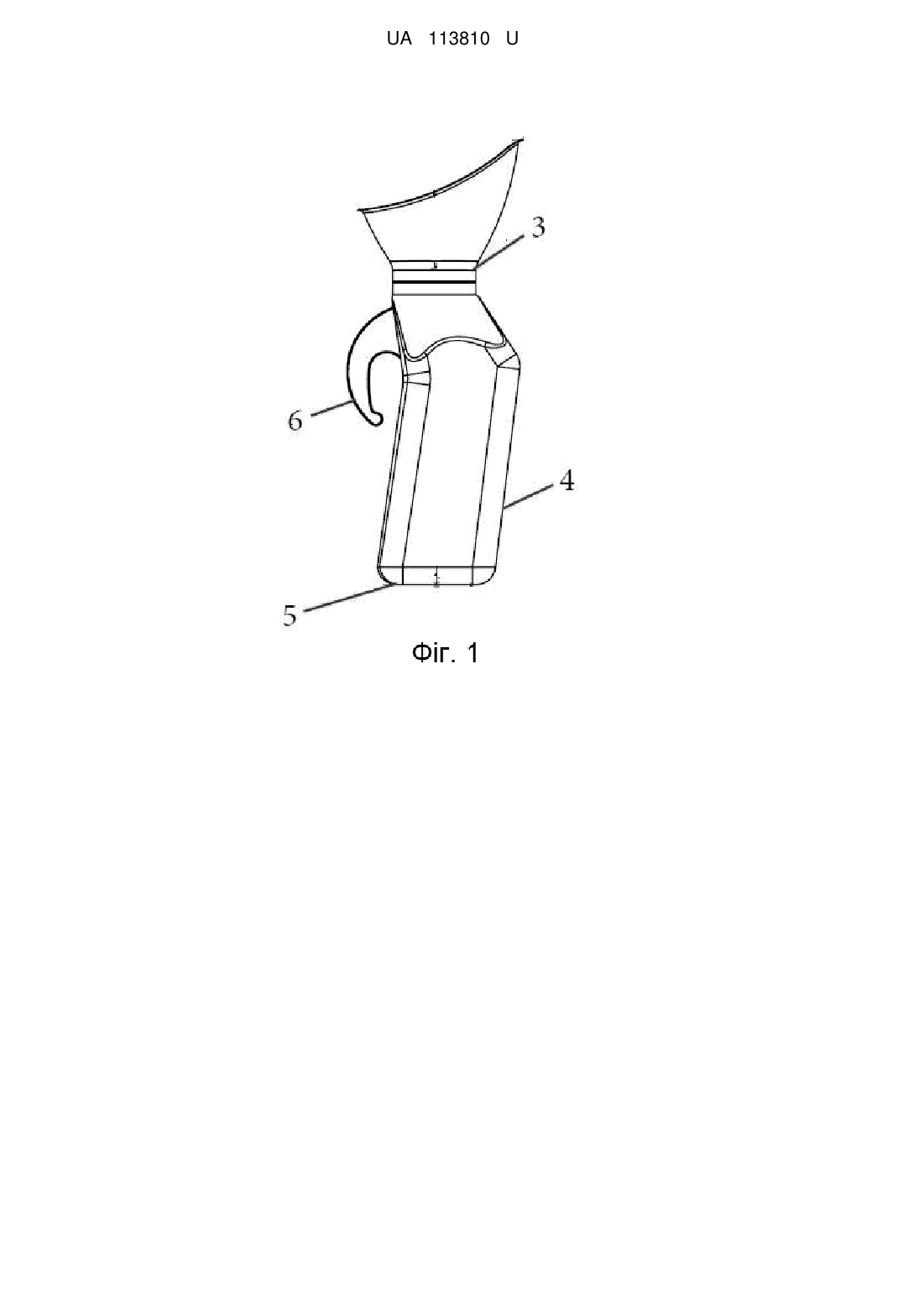

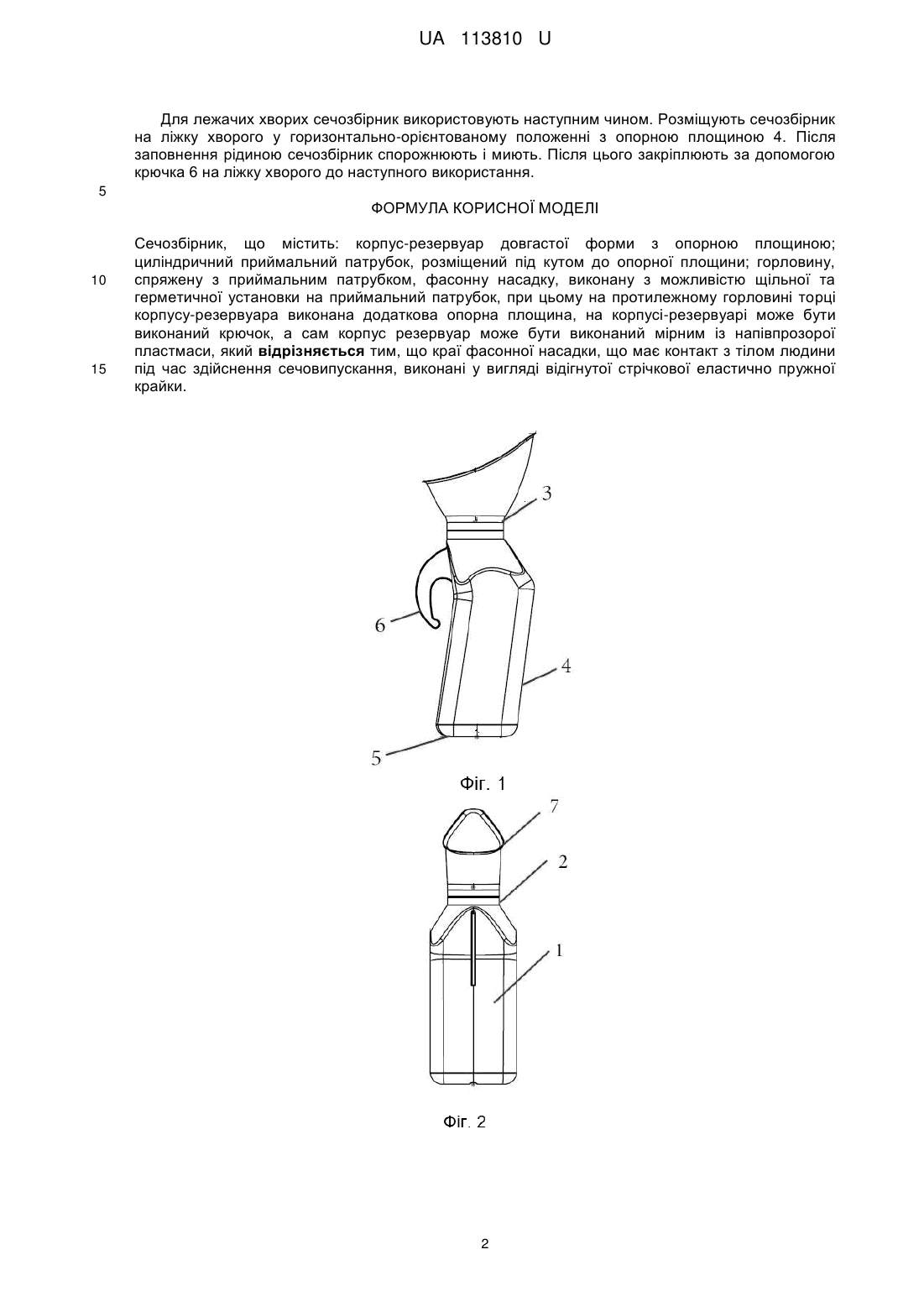

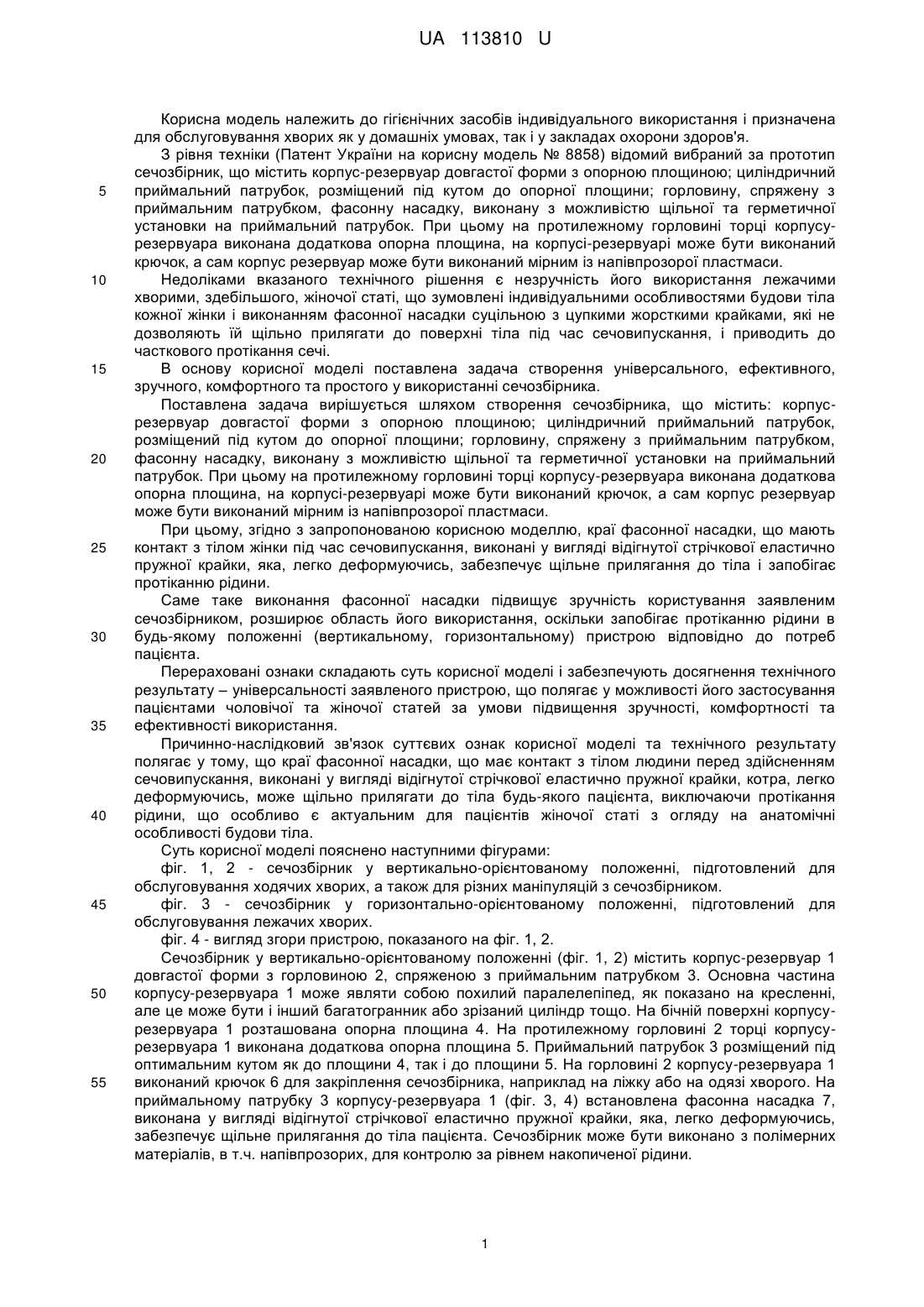

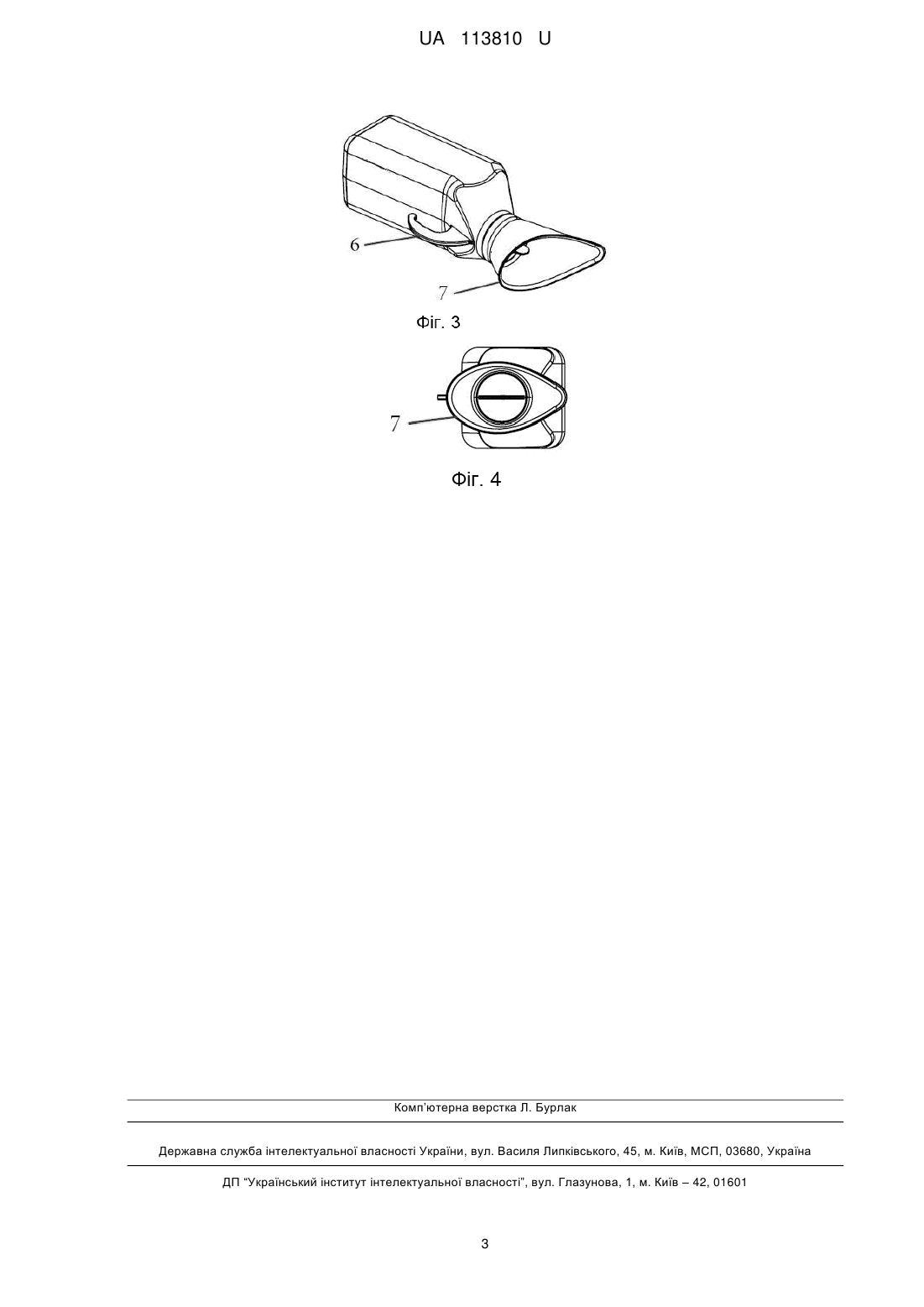

Реферат: Сечозбірник містить: корпус-резервуар довгастої форми з опорною площиною; циліндричний приймальний патрубок, розміщений під кутом до опорної площини; горловину, спряжену з приймальним патрубком, фасонну насадку, виконану з можливістю щільної та герметичної установки на приймальний патрубок. На протилежному горловині торці корпусу-резервуара виконана додаткова опорна площина. На корпусі-резервуарі може бути виконаний крючок, а сам корпус резервуар може бути виконаний мірним із напівпрозорої пластмаси. При цьому краї фасонної насадки, що має контакт з тілом людини під час здійснення сечовипускання, виконані у вигляді відігнутої стрічкової еластично пружної крайки. UA 113810 U (54) СЕЧОЗБІРНИК UA 113810 U UA 113810 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гігієнічних засобів індивідуального використання і призначена для обслуговування хворих як у домашніх умовах, так і у закладах охорони здоров'я. З рівня техніки (Патент України на корисну модель № 8858) відомий вибраний за прототип сечозбірник, що містить корпус-резервуар довгастої форми з опорною площиною; циліндричний приймальний патрубок, розміщений під кутом до опорної площини; горловину, спряжену з приймальним патрубком, фасонну насадку, виконану з можливістю щільної та герметичної установки на приймальний патрубок. При цьому на протилежному горловині торці корпусурезервуара виконана додаткова опорна площина, на корпусі-резервуарі може бути виконаний крючок, а сам корпус резервуар може бути виконаний мірним із напівпрозорої пластмаси. Недоліками вказаного технічного рішення є незручність його використання лежачими хворими, здебільшого, жіночої статі, що зумовлені індивідуальними особливостями будови тіла кожної жінки і виконанням фасонної насадки суцільною з цупкими жорсткими крайками, які не дозволяють їй щільно прилягати до поверхні тіла під час сечовипускання, і приводить до часткового протікання сечі. В основу корисної моделі поставлена задача створення універсального, ефективного, зручного, комфортного та простого у використанні сечозбірника. Поставлена задача вирішується шляхом створення сечозбірника, що містить: корпусрезервуар довгастої форми з опорною площиною; циліндричний приймальний патрубок, розміщений під кутом до опорної площини; горловину, спряжену з приймальним патрубком, фасонну насадку, виконану з можливістю щільної та герметичної установки на приймальний патрубок. При цьому на протилежному горловині торці корпусу-резервуара виконана додаткова опорна площина, на корпусі-резервуарі може бути виконаний крючок, а сам корпус резервуар може бути виконаний мірним із напівпрозорої пластмаси. При цьому, згідно з запропонованою корисною моделлю, краї фасонної насадки, що мають контакт з тілом жінки під час сечовипускання, виконані у вигляді відігнутої стрічкової еластично пружної крайки, яка, легко деформуючись, забезпечує щільне прилягання до тіла і запобігає протіканню рідини. Саме таке виконання фасонної насадки підвищує зручність користування заявленим сечозбірником, розширює область його використання, оскільки запобігає протіканню рідини в будь-якому положенні (вертикальному, горизонтальному) пристрою відповідно до потреб пацієнта. Перераховані ознаки складають суть корисної моделі і забезпечують досягнення технічного результату – універсальності заявленого пристрою, що полягає у можливості його застосування пацієнтами чоловічої та жіночої статей за умови підвищення зручності, комфортності та ефективності використання. Причинно-наслідковий зв'язок суттєвих ознак корисної моделі та технічного результату полягає у тому, що краї фасонної насадки, що має контакт з тілом людини перед здійсненням сечовипускання, виконані у вигляді відігнутої стрічкової еластично пружної крайки, котра, легко деформуючись, може щільно прилягати до тіла будь-якого пацієнта, виключаючи протікання рідини, що особливо є актуальним для пацієнтів жіночої статі з огляду на анатомічні особливості будови тіла. Суть корисної моделі пояснено наступними фігурами: фіг. 1, 2 - сечозбірник у вертикально-орієнтованому положенні, підготовлений для обслуговування ходячих хворих, а також для різних маніпуляцій з сечозбірником. фіг. 3 - сечозбірник у горизонтально-орієнтованому положенні, підготовлений для обслуговування лежачих хворих. фіг. 4 - вигляд згори пристрою, показаного на фіг. 1, 2. Сечозбірник у вертикально-орієнтованому положенні (фіг. 1, 2) містить корпус-резервуар 1 довгастої форми з горловиною 2, спряженою з приймальним патрубком 3. Основна частина корпусу-резервуара 1 може являти собою похилий паралелепіпед, як показано на кресленні, але це може бути і інший багатогранник або зрізаний циліндр тощо. На бічній поверхні корпусурезервуара 1 розташована опорна площина 4. На протилежному горловині 2 торці корпусурезервуара 1 виконана додаткова опорна площина 5. Приймальний патрубок 3 розміщений під оптимальним кутом як до площини 4, так і до площини 5. На горловині 2 корпусу-резервуара 1 виконаний крючок 6 для закріплення сечозбірника, наприклад на ліжку або на одязі хворого. На приймальному патрубку 3 корпусу-резервуара 1 (фіг. 3, 4) встановлена фасонна насадка 7, виконана у вигляді відігнутої стрічкової еластично пружної крайки, яка, легко деформуючись, забезпечує щільне прилягання до тіла пацієнта. Сечозбірник може бути виконано з полімерних матеріалів, в т.ч. напівпрозорих, для контролю за рівнем накопиченої рідини. 1 UA 113810 U Для лежачих хворих сечозбірник використовують наступним чином. Розміщують сечозбірник на ліжку хворого у горизонтально-орієнтованому положенні з опорною площиною 4. Після заповнення рідиною сечозбірник спорожнюють і миють. Після цього закріплюють за допомогою крючка 6 на ліжку хворого до наступного використання. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Сечозбірник, що містить: корпус-резервуар довгастої форми з опорною площиною; циліндричний приймальний патрубок, розміщений під кутом до опорної площини; горловину, спряжену з приймальним патрубком, фасонну насадку, виконану з можливістю щільної та герметичної установки на приймальний патрубок, при цьому на протилежному горловині торці корпусу-резервуара виконана додаткова опорна площина, на корпусі-резервуарі може бути виконаний крючок, а сам корпус резервуар може бути виконаний мірним із напівпрозорої пластмаси, який відрізняється тим, що краї фасонної насадки, що має контакт з тілом людини під час здійснення сечовипускання, виконані у вигляді відігнутої стрічкової еластично пружної крайки. 2 UA 113810 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
