Спосіб охорони виїмкових виробок

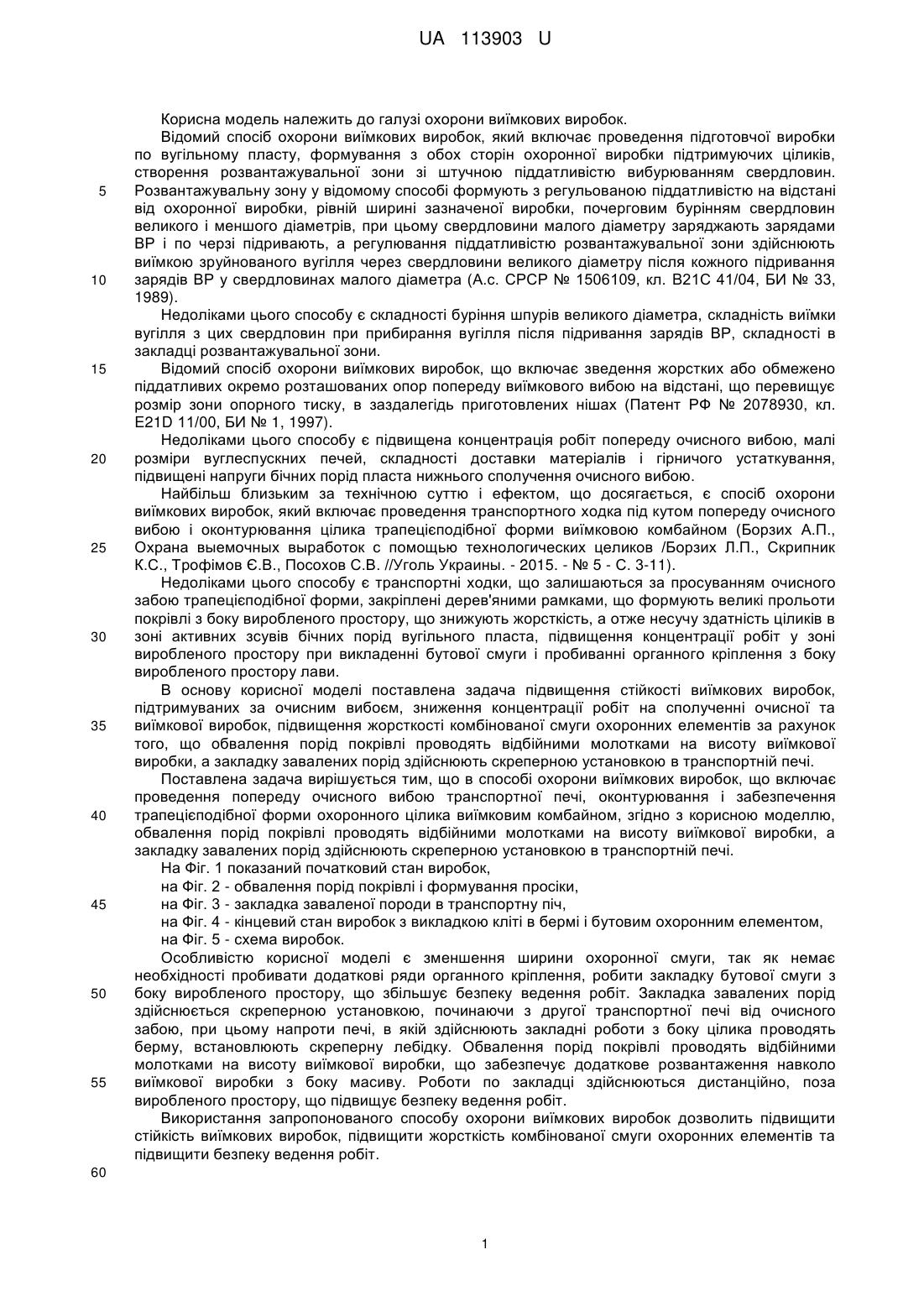

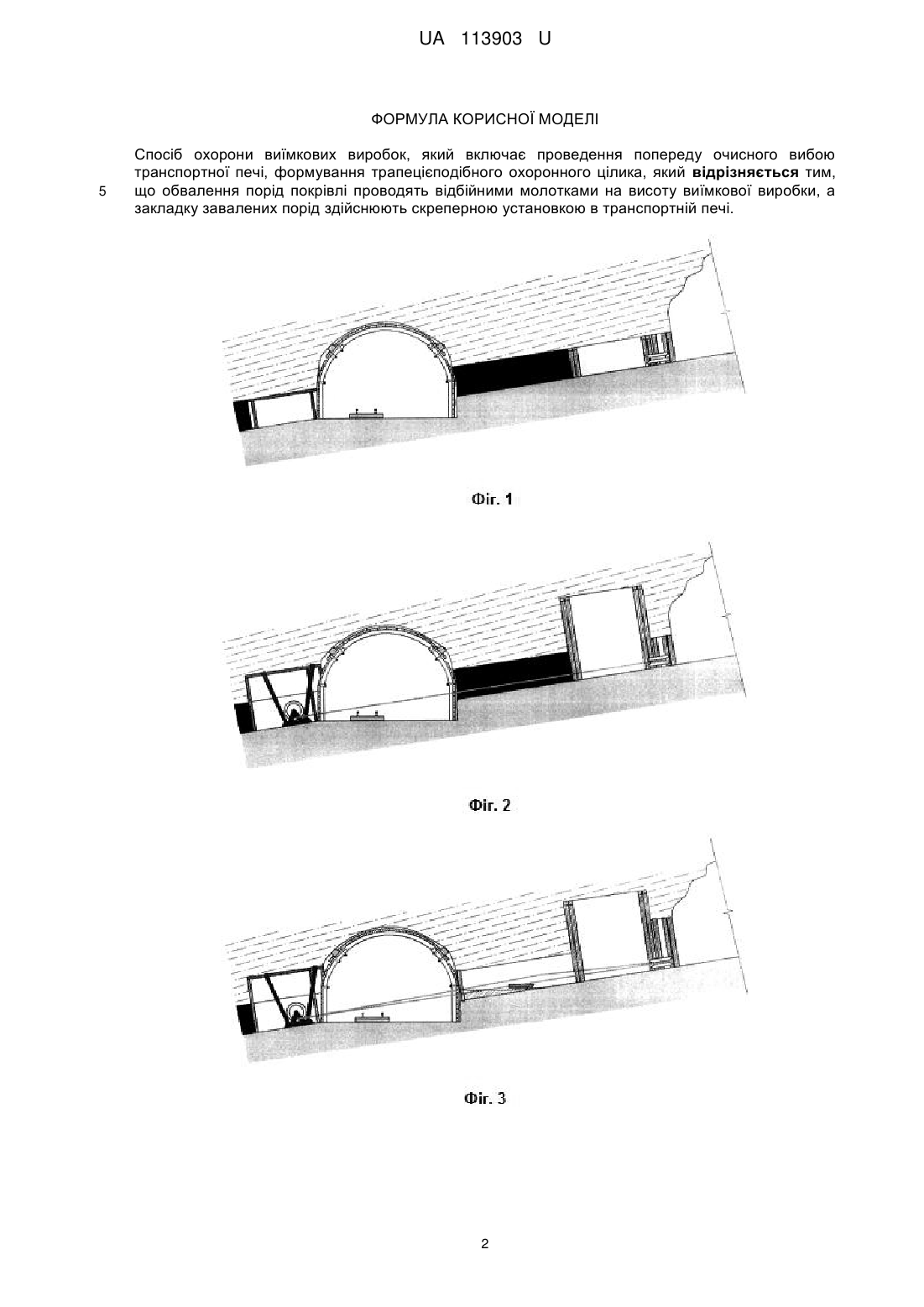

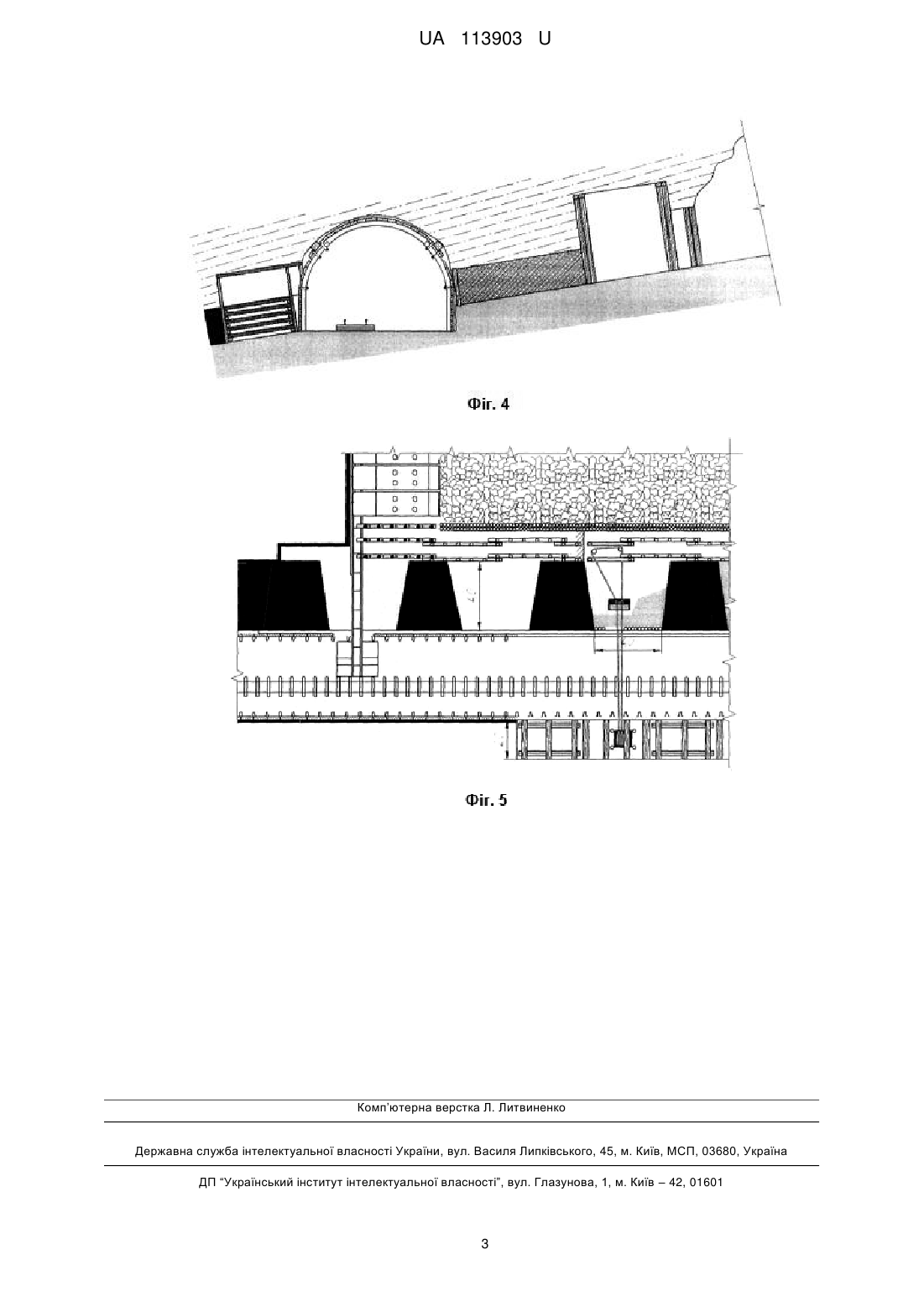

Реферат: UA 113903 U UA 113903 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі охорони виїмкових виробок. Відомий спосіб охорони виїмкових виробок, який включає проведення підготовчої виробки по вугільному пласту, формування з обох сторін охоронної виробки підтримуючих ціликів, створення розвантажувальної зони зі штучною піддатливістю вибурюванням свердловин. Розвантажувальну зону у відомому способі формують з регульованою піддатливістю на відстані від охоронної виробки, рівній ширині зазначеної виробки, почерговим бурінням свердловин великого і меншого діаметрів, при цьому свердловини малого діаметру заряджають зарядами ВР і по черзі підривають, а регулювання піддатливістю розвантажувальної зони здійснюють виїмкою зруйнованого вугілля через свердловини великого діаметру після кожного підривання зарядів ВР у свердловинах малого діаметра (А.с. СРСР № 1506109, кл. B21С 41/04, БИ № 33, 1989). Недоліками цього способу є складності буріння шпурів великого діаметра, складність виїмки вугілля з цих свердловин при прибирання вугілля після підривання зарядів ВР, складності в закладці розвантажувальної зони. Відомий спосіб охорони виїмкових виробок, що включає зведення жорстких або обмежено піддатливих окремо розташованих опор попереду виїмкового вибою на відстані, що перевищує розмір зони опорного тиску, в заздалегідь приготовлених нішах (Патент РФ № 2078930, кл. E21D 11/00, БИ № 1, 1997). Недоліками цього способу є підвищена концентрація робіт попереду очисного вибою, малі розміри вуглеспускних печей, складності доставки матеріалів і гірничого устаткування, підвищені напруги бічних порід пласта нижнього сполучення очисного вибою. Найбільш близьким за технічною суттю і ефектом, що досягається, є спосіб охорони виїмкових виробок, який включає проведення транспортного ходка під кутом попереду очисного вибою і оконтурювання цілика трапецієподібної форми виїмковою комбайном (Борзих А.П., Охрана выемочных выработок с помощью технологических целиков /Борзих Л.П., Скрипник К.С., Трофімов Є.В., Посохов С.В. //Уголь Украины. - 2015. - № 5 - С. 3-11). Недоліками цього способу є транспортні ходки, що залишаються за просуванням очисного забою трапецієподібної форми, закріплені дерев'яними рамками, що формують великі прольоти покрівлі з боку виробленого простору, що знижують жорсткість, а отже несучу здатність ціликів в зоні активних зсувів бічних порід вугільного пласта, підвищення концентрації робіт у зоні виробленого простору при викладенні бутової смуги і пробиванні органного кріплення з боку виробленого простору лави. В основу корисної моделі поставлена задача підвищення стійкості виїмкових виробок, підтримуваних за очисним вибоєм, зниження концентрації робіт на сполученні очисної та виїмкової виробок, підвищення жорсткості комбінованої смуги охоронних елементів за рахунок того, що обвалення порід покрівлі проводять відбійними молотками на висоту виїмкової виробки, а закладку завалених порід здійснюють скреперною установкою в транспортній печі. Поставлена задача вирішується тим, що в способі охорони виїмкових виробок, що включає проведення попереду очисного вибою транспортної печі, оконтурювання і забезпечення трапецієподібної форми охоронного цілика виїмковим комбайном, згідно з корисною моделлю, обвалення порід покрівлі проводять відбійними молотками на висоту виїмкової виробки, а закладку завалених порід здійснюють скреперною установкою в транспортній печі. На Фіг. 1 показаний початковий стан виробок, на Фіг. 2 - обвалення порід покрівлі і формування просіки, на Фіг. 3 - закладка заваленої породи в транспортну піч, на Фіг. 4 - кінцевий стан виробок з викладкою кліті в бермі і бутовим охоронним елементом, на Фіг. 5 - схема виробок. Особливістю корисної моделі є зменшення ширини охоронної смуги, так як немає необхідності пробивати додаткові ряди органного кріплення, робити закладку бутової смуги з боку виробленого простору, що збільшує безпеку ведення робіт. Закладка завалених порід здійснюється скреперною установкою, починаючи з другої транспортної печі від очисного забою, при цьому напроти печі, в якій здійснюють закладні роботи з боку цілика проводять берму, встановлюють скреперну лебідку. Обвалення порід покрівлі проводять відбійними молотками на висоту виїмкової виробки, що забезпечує додаткове розвантаження навколо виїмкової виробки з боку масиву. Роботи по закладці здійснюються дистанційно, поза виробленого простору, що підвищує безпеку ведення робіт. Використання запропонованого способу охорони виїмкових виробок дозволить підвищити стійкість виїмкових виробок, підвищити жорсткість комбінованої смуги охоронних елементів та підвищити безпеку ведення робіт. 60 1 UA 113903 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб охорони виїмкових виробок, який включає проведення попереду очисного вибою транспортної печі, формування трапецієподібного охоронного цілика, який відрізняється тим, що обвалення порід покрівлі проводять відбійними молотками на висоту виїмкової виробки, а закладку завалених порід здійснюють скреперною установкою в транспортній печі. 2 UA 113903 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
