Спосіб охорони виїмкових виробок

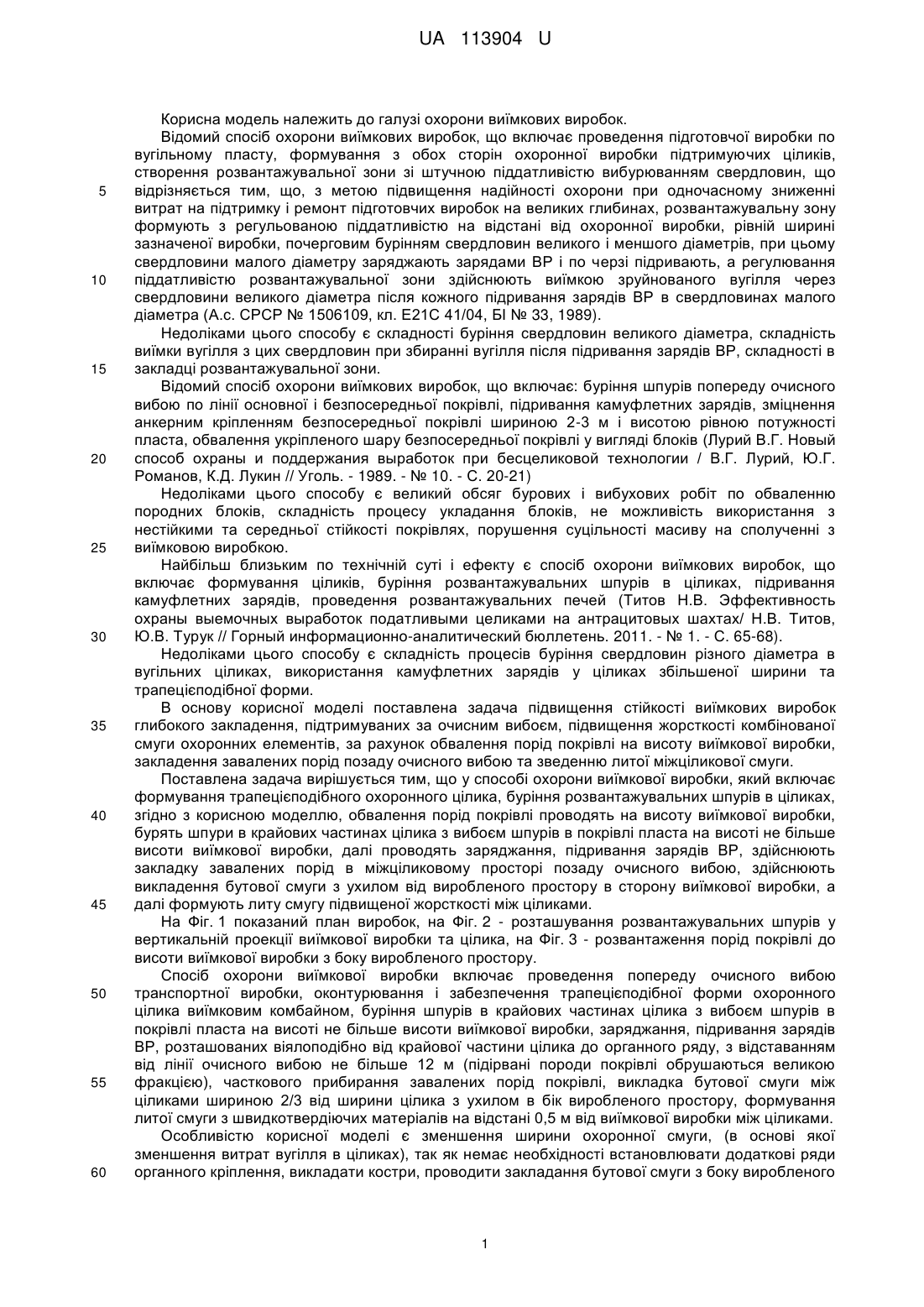

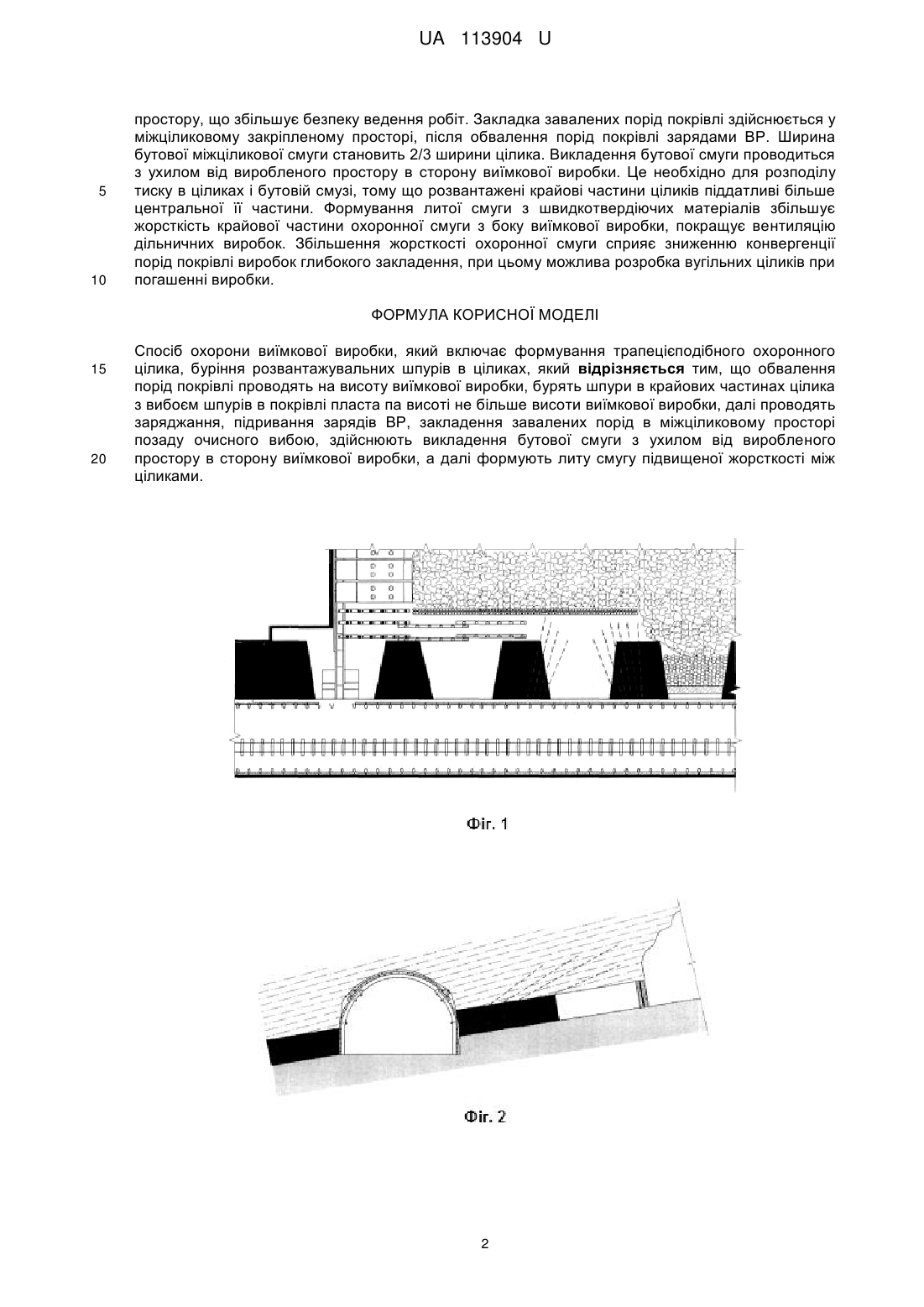

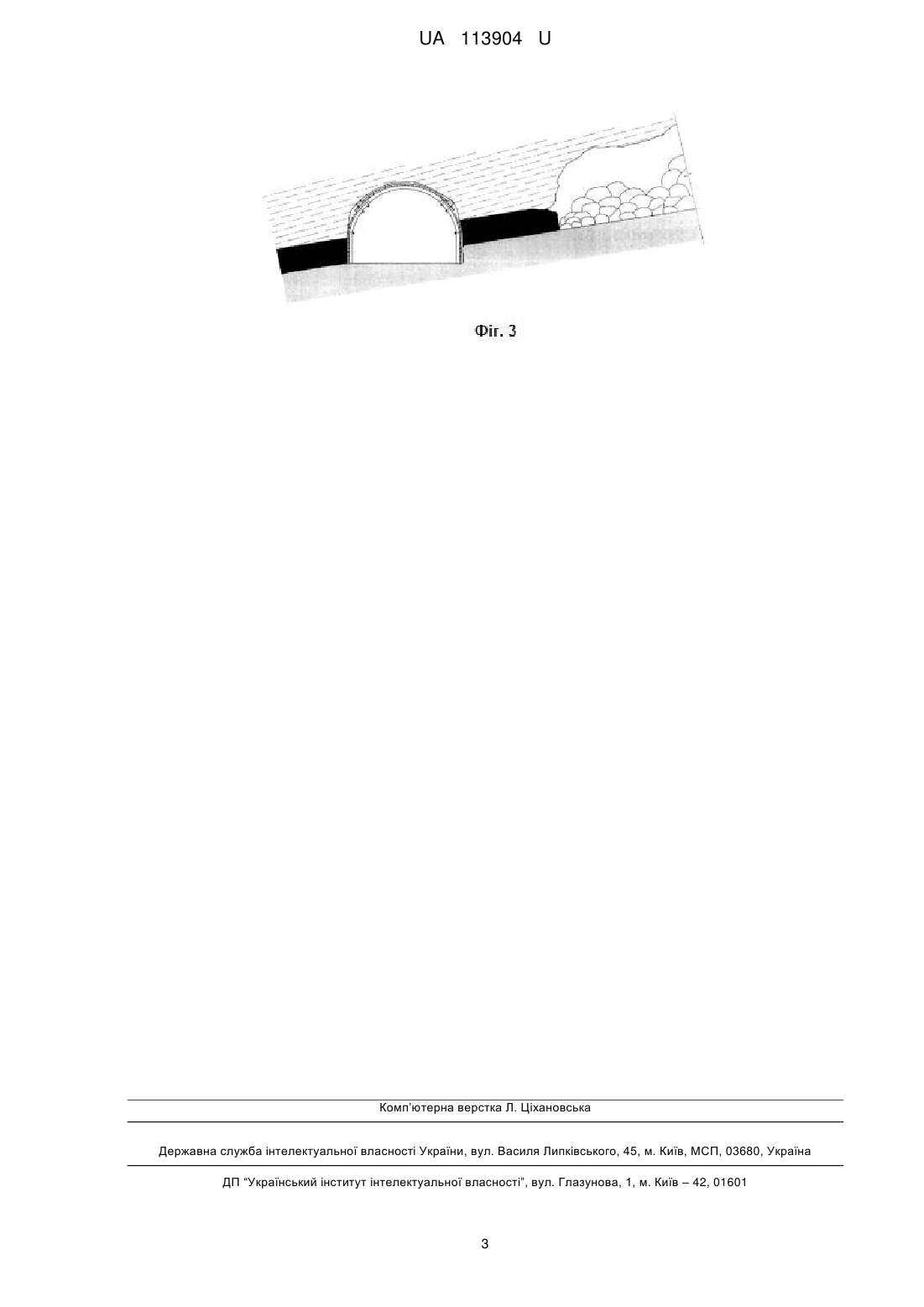

Реферат: UA 113904 U UA 113904 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі охорони виїмкових виробок. Відомий спосіб охорони виїмкових виробок, що включає проведення підготовчої виробки по вугільному пласту, формування з обох сторін охоронної виробки підтримуючих ціликів, створення розвантажувальної зони зі штучною піддатливістю вибурюванням свердловин, що відрізняється тим, що, з метою підвищення надійності охорони при одночасному зниженні витрат на підтримку і ремонт підготовчих виробок на великих глибинах, розвантажувальну зону формують з регульованою піддатливістю на відстані від охоронної виробки, рівній ширині зазначеної виробки, почерговим бурінням свердловин великого і меншого діаметрів, при цьому свердловини малого діаметру заряджають зарядами ВР і по черзі підривають, а регулювання піддатливістю розвантажувальної зони здійснюють виїмкою зруйнованого вугілля через свердловини великого діаметра після кожного підривання зарядів ВР в свердловинах малого діаметра (А.с. СРСР № 1506109, кл. Е21С 41/04, БІ № 33, 1989). Недоліками цього способу є складності буріння свердловин великого діаметра, складність виїмки вугілля з цих свердловин при збиранні вугілля після підривання зарядів ВР, складності в закладці розвантажувальної зони. Відомий спосіб охорони виїмкових виробок, що включає: буріння шпурів попереду очисного вибою по лінії основної і безпосередньої покрівлі, підривання камуфлетних зарядів, зміцнення анкерним кріпленням безпосередньої покрівлі шириною 2-3 м і висотою рівною потужності пласта, обвалення укріпленого шару безпосередньої покрівлі у вигляді блоків (Лурий В.Г. Новый способ охраны и поддержания выработок при бесцеликовой технологии / В.Г. Лурий, Ю.Г. Романов, К.Д. Лукин // Уголь. - 1989. - № 10. - С. 20-21) Недоліками цього способу є великий обсяг бурових і вибухових робіт по обваленню породних блоків, складність процесу укладання блоків, не можливість використання з нестійкими та середньої стійкості покрівлях, порушення суцільності масиву на сполученні з виїмковою виробкою. Найбільш близьким по технічній суті і ефекту є спосіб охорони виїмкових виробок, що включає формування ціликів, буріння розвантажувальних шпурів в ціликах, підривання камуфлетних зарядів, проведення розвантажувальних печей (Титов Н.В. Эффективность охраны выемочных выработок податливыми целиками на антрацитовых шахтах/ Н.В. Титов, Ю.В. Турук // Горный информационно-аналитический бюллетень. 2011. - № 1. - С. 65-68). Недоліками цього способу є складність процесів буріння свердловин різного діаметра в вугільних ціликах, використання камуфлетних зарядів у ціликах збільшеної ширини та трапецієподібної форми. В основу корисної моделі поставлена задача підвищення стійкості виїмкових виробок глибокого закладення, підтримуваних за очисним вибоєм, підвищення жорсткості комбінованої смуги охоронних елементів, за рахунок обвалення порід покрівлі на висоту виїмкової виробки, закладення завалених порід позаду очисного вибою та зведенню литої міжціликової смуги. Поставлена задача вирішується тим, що у способі охорони виїмкової виробки, який включає формування трапецієподібного охоронного цілика, буріння розвантажувальних шпурів в ціликах, згідно з корисною моделлю, обвалення порід покрівлі проводять на висоту виїмкової виробки, бурять шпури в крайових частинах цілика з вибоєм шпурів в покрівлі пласта на висоті не більше висоти виїмкової виробки, далі проводять заряджання, підривання зарядів ВР, здійснюють закладку завалених порід в міжціликовому просторі позаду очисного вибою, здійснюють викладення бутової смуги з ухилом від виробленого простору в сторону виїмкової виробки, а далі формують литу смугу підвищеної жорсткості між ціликами. На Фіг. 1 показаний план виробок, на Фіг. 2 - розташування розвантажувальних шпурів у вертикальній проекції виїмкової виробки та цілика, на Фіг. 3 - розвантаження порід покрівлі до висоти виїмкової виробки з боку виробленого простору. Спосіб охорони виїмкової виробки включає проведення попереду очисного вибою транспортної виробки, оконтурювання і забезпечення трапецієподібної форми охоронного цілика виїмковим комбайном, буріння шпурів в крайових частинах цілика з вибоєм шпурів в покрівлі пласта на висоті не більше висоти виїмкової виробки, заряджання, підривання зарядів ВР, розташованих віялоподібно від крайової частини цілика до органного ряду, з відставанням від лінії очисного вибою не більше 12 м (підірвані породи покрівлі обрушаються великою фракцією), часткового прибирання завалених порід покрівлі, викладка бутової смуги між ціликами шириною 2/3 від ширини цілика з ухилом в бік виробленого простору, формування литої смуги з швидкотвердіючих матеріалів на відстані 0,5 м від виїмкової виробки між ціликами. Особливістю корисної моделі є зменшення ширини охоронної смуги, (в основі якої зменшення витрат вугілля в ціликах), так як немає необхідності встановлювати додаткові ряди органного кріплення, викладати костри, проводити закладання бутової смуги з боку виробленого 1 UA 113904 U 5 10 простору, що збільшує безпеку ведення робіт. Закладка завалених порід покрівлі здійснюється у міжціликовому закріпленому просторі, після обвалення порід покрівлі зарядами ВР. Ширина бутової міжціликової смуги становить 2/3 ширини цілика. Викладення бутової смуги проводиться з ухилом від виробленого простору в сторону виїмкової виробки. Це необхідно для розподілу тиску в ціликах і бутовій смузі, тому що розвантажені крайові частини ціликів піддатливі більше центральної її частини. Формування литої смуги з швидкотвердіючих матеріалів збільшує жорсткість крайової частини охоронної смуги з боку виїмкової виробки, покращує вентиляцію дільничних виробок. Збільшення жорсткості охоронної смуги сприяє зниженню конвергенції порід покрівлі виробок глибокого закладення, при цьому можлива розробка вугільних ціликів при погашенні виробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб охорони виїмкової виробки, який включає формування трапецієподібного охоронного цілика, буріння розвантажувальних шпурів в ціликах, який відрізняється тим, що обвалення порід покрівлі проводять на висоту виїмкової виробки, бурять шпури в крайових частинах цілика з вибоєм шпурів в покрівлі пласта па висоті не більше висоти виїмкової виробки, далі проводять заряджання, підривання зарядів ВР, закладення завалених порід в міжціликовому просторі позаду очисного вибою, здійснюють викладення бутової смуги з ухилом від виробленого простору в сторону виїмкової виробки, а далі формують литу смугу підвищеної жорсткості між ціликами. 2 UA 113904 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
