Установка для ремонту свердловин
Номер патенту: 113905
Опубліковано: 27.02.2017
Автори: Дуліб'яник Василь Ярославович, Дуліб'яник Андрій Ярославович, Лоза Ярослав Петрович
Формула / Реферат
Установка для ремонту свердловин містить шасі, нижню раму і поворотну платформу, що з'єднані через опорно-поворотний пристрій, при цьому в задній частині нижньої рами встановлено задні висувні опори, на поворотній платформі змонтована вантажна лебідка, яка відрізняється тим, що вантажна лебідка є гідравлічною, на нижній рамі змонтовано обладнання, наприклад платформу, робочі майданчики, спеціальне обладнання для проведення спускопідіймальних операцій з трубами, гідравлічний ротор для розбурювання свердловин, в передній частині нижньої рами встановлено передні висувні опори, в задній частині нижньої рами встановлено задні невисувні опори; на поворотній платформі змонтоване обладнання, наприклад двосекційна щогла з кронблоком і елементами кріплення силових відтяжок, яка обладнана додатково щогловою секцією допоміжної лебідки, щонайменше один обмежувач піднімання щогли, що з'єднує її з основою щогли, допоміжна гідравлічна лебідка, механізм повороту поворотної платформи, механізм піднімання щогли, гідравлічний розкріплювач труб.
Текст

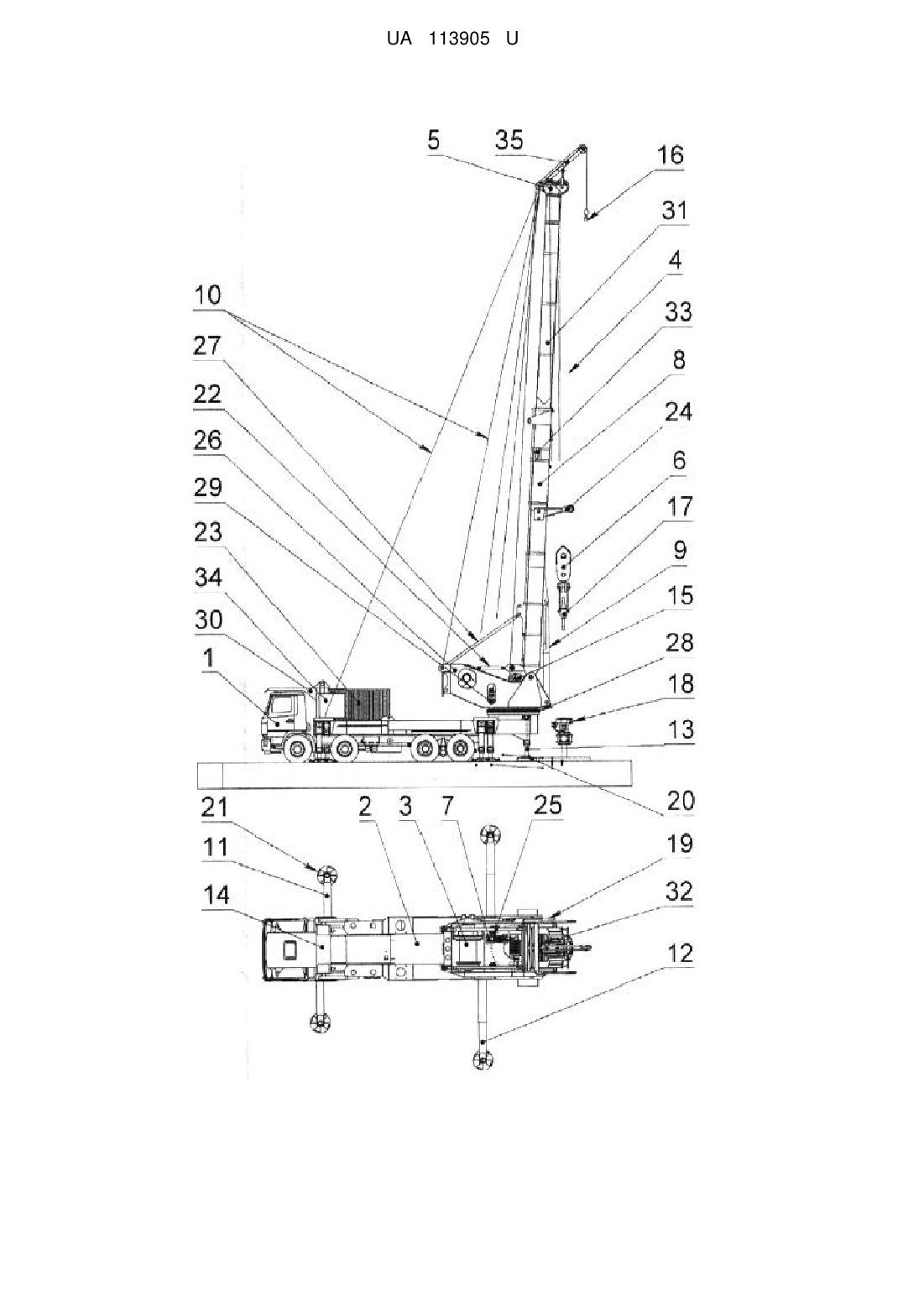

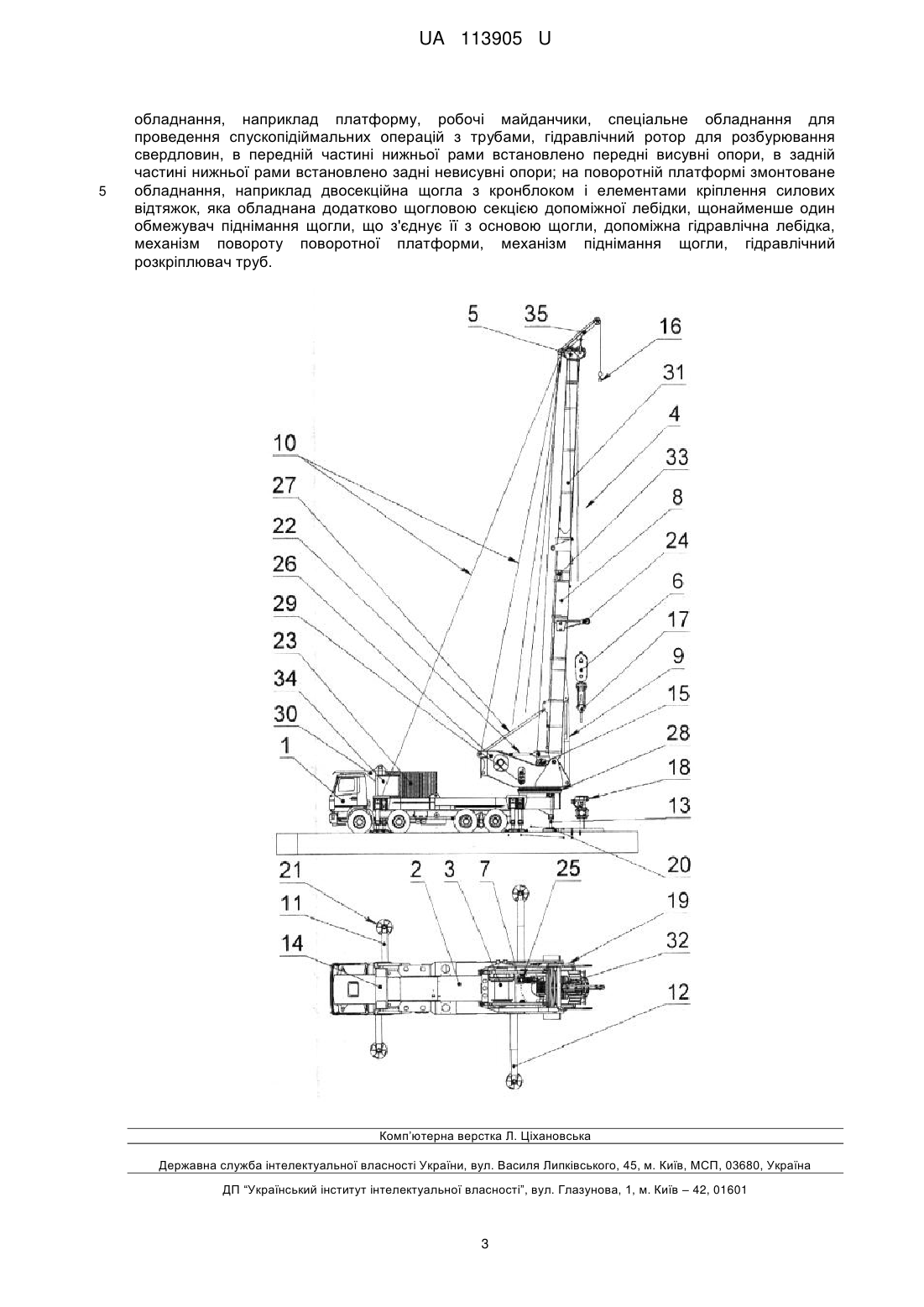

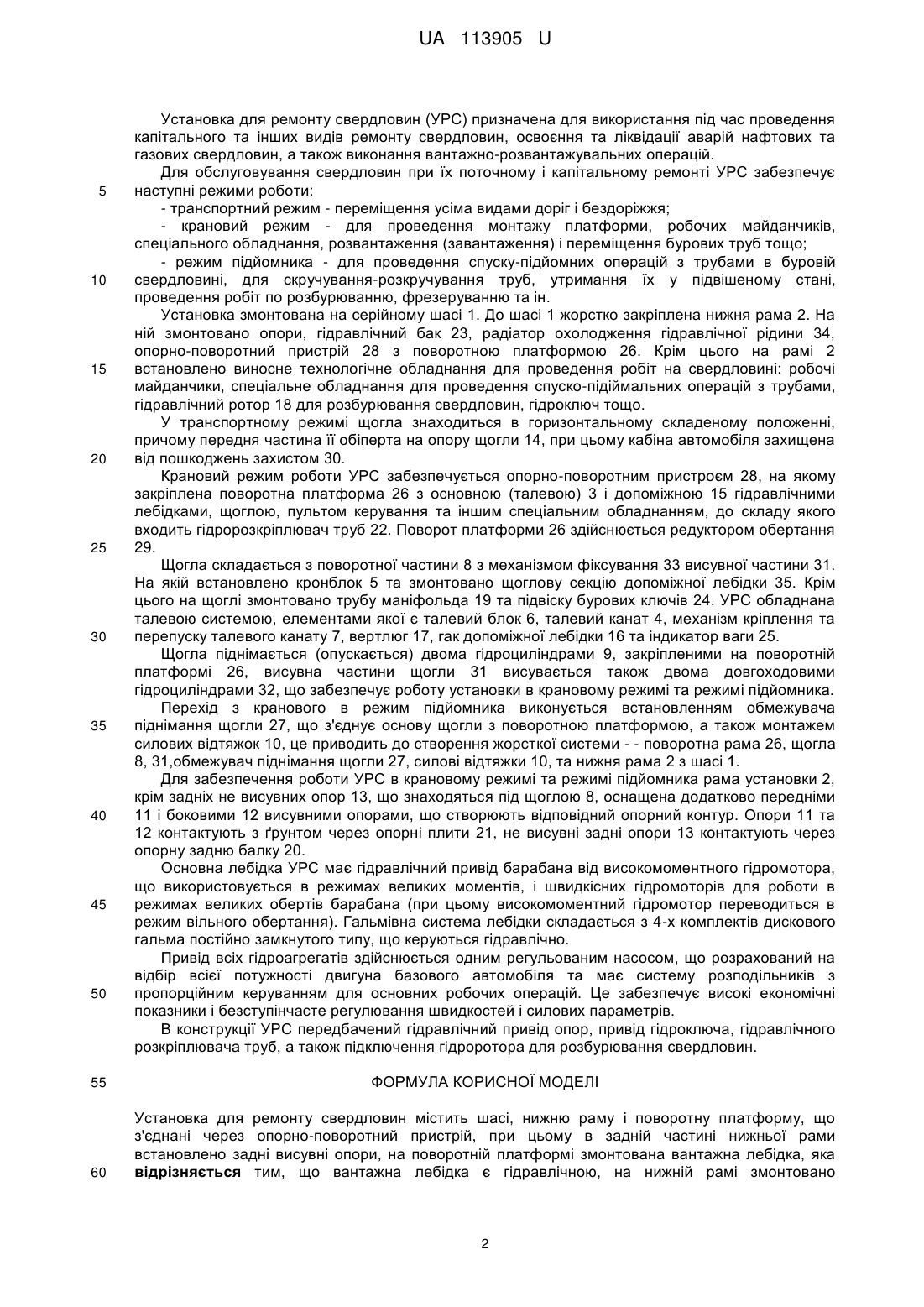

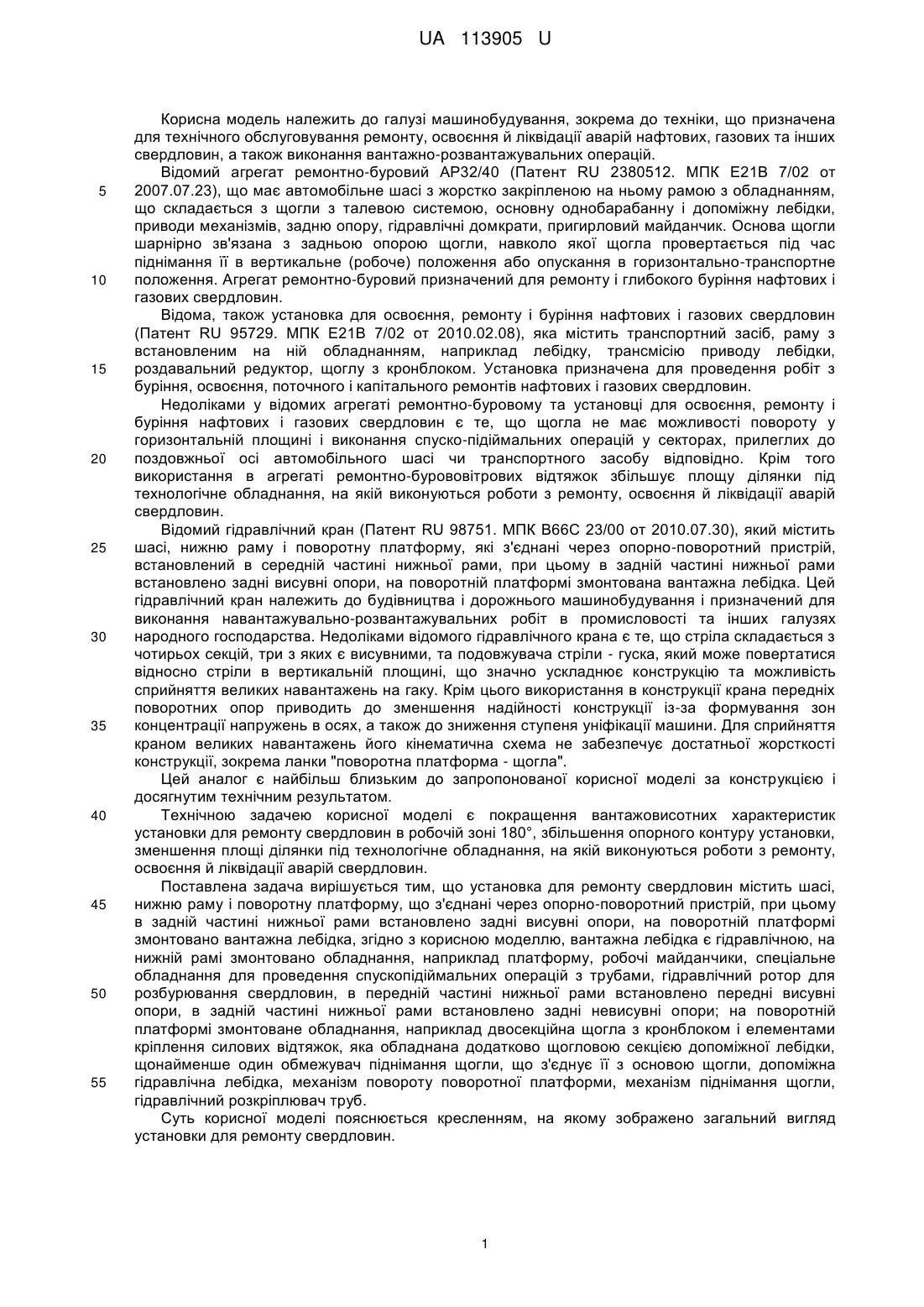

Реферат: Установка для ремонту свердловин містить шасі, нижню раму і поворотну платформу, що з'єднані через опорно-поворотний пристрій. В задній частині нижньої рами встановлено задні висувні опори. На поворотній платформі змонтована вантажна лебідка, яка є гідравлічною. На нижній рамі змонтовано обладнання, наприклад платформу, робочі майданчики, спеціальне обладнання для проведення спускопідіймальних операцій з трубами, гідравлічний ротор для розбурювання свердловин. В передній частині нижньої рами встановлено передні висувні опори. В задній частині нижньої рами встановлено задні невисувні опори. На поворотній платформі змонтоване обладнання, наприклад двосекційна щогла з кронблоком і елементами кріплення силових відтяжок, яка обладнана додатково щогловою секцією допоміжної лебідки, щонайменше один обмежувач піднімання щогли, що з'єднує її з основою щогли, допоміжна гідравлічна лебідка, механізм повороту поворотної платформи, механізм піднімання щогли, гідравлічний розкріплювач труб. UA 113905 U (12) UA 113905 U UA 113905 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, зокрема до техніки, що призначена для технічного обслуговування ремонту, освоєння й ліквідації аварій нафтових, газових та інших свердловин, а також виконання вантажно-розвантажувальних операцій. Відомий агрегат ремонтно-буровий АР32/40 (Патент RU 2380512. МПК Е21В 7/02 от 2007.07.23), що має автомобільне шасі з жорстко закріпленою на ньому рамою з обладнанням, що складається з щогли з талевою системою, основну однобарабанну і допоміжну лебідки, приводи механізмів, задню опору, гідравлічні домкрати, пригирловий майданчик. Основа щогли шарнірно зв'язана з задньою опорою щогли, навколо якої щогла провертається під час піднімання її в вертикальне (робоче) положення або опускання в горизонтально-транспортне положення. Агрегат ремонтно-буровий призначений для ремонту і глибокого буріння нафтових і газових свердловин. Відома, також установка для освоєння, ремонту і буріння нафтових і газових свердловин (Патент RU 95729. МПК Е21В 7/02 от 2010.02.08), яка містить транспортний засіб, раму з встановленим на ній обладнанням, наприклад лебідку, трансмісію приводу лебідки, роздавальний редуктор, щоглу з кронблоком. Установка призначена для проведення робіт з буріння, освоєння, поточного і капітального ремонтів нафтових і газових свердловин. Недоліками у відомих агрегаті ремонтно-буровому та установці для освоєння, ремонту і буріння нафтових і газових свердловин є те, що щогла не має можливості повороту у горизонтальній площині і виконання спуско-підіймальних операцій у секторах, прилеглих до поздовжньої осі автомобільного шасі чи транспортного засобу відповідно. Крім того використання в агрегаті ремонтно-бурововітрових відтяжок збільшує площу ділянки під технологічне обладнання, на якій виконуються роботи з ремонту, освоєння й ліквідації аварій свердловин. Відомий гідравлічний кран (Патент RU 98751. МПК В66С 23/00 от 2010.07.30), який містить шасі, нижню раму і поворотну платформу, які з'єднані через опорно-поворотний пристрій, встановлений в середній частині нижньої рами, при цьому в задній частині нижньої рами встановлено задні висувні опори, на поворотній платформі змонтована вантажна лебідка. Цей гідравлічний кран належить до будівництва і дорожнього машинобудування і призначений для виконання навантажувально-розвантажувальних робіт в промисловості та інших галузях народного господарства. Недоліками відомого гідравлічного крана є те, що стріла складається з чотирьох секцій, три з яких є висувними, та подовжувача стріли - гуска, який може повертатися відносно стріли в вертикальній площині, що значно ускладнює конструкцію та можливість сприйняття великих навантажень на гаку. Крім цього використання в конструкції крана передніх поворотних опор приводить до зменшення надійності конструкції із-за формування зон концентрації напружень в осях, а також до зниження ступеня уніфікації машини. Для сприйняття краном великих навантажень його кінематична схема не забезпечує достатньої жорсткості конструкції, зокрема ланки "поворотна платформа - щогла". Цей аналог є найбільш близьким до запропонованої корисної моделі за конструкцією і досягнутим технічним результатом. Технічною задачею корисної моделі є покращення вантажовисотних характеристик установки для ремонту свердловин в робочій зоні 180°, збільшення опорного контуру установки, зменшення площі ділянки під технологічне обладнання, на якій виконуються роботи з ремонту, освоєння й ліквідації аварій свердловин. Поставлена задача вирішується тим, що установка для ремонту свердловин містить шасі, нижню раму і поворотну платформу, що з'єднані через опорно-поворотний пристрій, при цьому в задній частині нижньої рами встановлено задні висувні опори, на поворотній платформі змонтовано вантажна лебідка, згідно з корисною моделлю, вантажна лебідка є гідравлічною, на нижній рамі змонтовано обладнання, наприклад платформу, робочі майданчики, спеціальне обладнання для проведення спускопідіймальних операцій з трубами, гідравлічний ротор для розбурювання свердловин, в передній частині нижньої рами встановлено передні висувні опори, в задній частині нижньої рами встановлено задні невисувні опори; на поворотній платформі змонтоване обладнання, наприклад двосекційна щогла з кронблоком і елементами кріплення силових відтяжок, яка обладнана додатково щогловою секцією допоміжної лебідки, щонайменше один обмежувач піднімання щогли, що з'єднує її з основою щогли, допоміжна гідравлічна лебідка, механізм повороту поворотної платформи, механізм піднімання щогли, гідравлічний розкріплювач труб. Суть корисної моделі пояснюється кресленням, на якому зображено загальний вигляд установки для ремонту свердловин. 1 UA 113905 U 5 10 15 20 25 30 35 40 45 50 Установка для ремонту свердловин (УРС) призначена для використання під час проведення капітального та інших видів ремонту свердловин, освоєння та ліквідації аварій нафтових та газових свердловин, а також виконання вантажно-розвантажувальних операцій. Для обслуговування свердловин при їх поточному і капітальному ремонті УРС забезпечує наступні режими роботи: - транспортний режим - переміщення усіма видами доріг і бездоріжжя; - крановий режим - для проведення монтажу платформи, робочих майданчиків, спеціального обладнання, розвантаження (завантаження) і переміщення бурових труб тощо; - режим підйомника - для проведення спуску-підйомних операцій з трубами в буровій свердловині, для скручування-розкручування труб, утримання їх у підвішеному стані, проведення робіт по розбурюванню, фрезеруванню та ін. Установка змонтована на серійному шасі 1. До шасі 1 жорстко закріплена нижня рама 2. На ній змонтовано опори, гідравлічний бак 23, радіатор охолодження гідравлічної рідини 34, опорно-поворотний пристрій 28 з поворотною платформою 26. Крім цього на рамі 2 встановлено виносне технологічне обладнання для проведення робіт на свердловині: робочі майданчики, спеціальне обладнання для проведення спуско-підіймальних операцій з трубами, гідравлічний ротор 18 для розбурювання свердловин, гідроключ тощо. У транспортному режимі щогла знаходиться в горизонтальному складеному положенні, причому передня частина її обіперта на опору щогли 14, при цьому кабіна автомобіля захищена від пошкоджень захистом 30. Крановий режим роботи УРС забезпечується опорно-поворотним пристроєм 28, на якому закріплена поворотна платформа 26 з основною (талевою) 3 і допоміжною 15 гідравлічними лебідками, щоглою, пультом керування та іншим спеціальним обладнанням, до складу якого входить гідророзкріплювач труб 22. Поворот платформи 26 здійснюється редуктором обертання 29. Щогла складається з поворотної частини 8 з механізмом фіксування 33 висувної частини 31. На якій встановлено кронблок 5 та змонтовано щоглову секцію допоміжної лебідки 35. Крім цього на щоглі змонтовано трубу маніфольда 19 та підвіску бурових ключів 24. УРС обладнана талевою системою, елементами якої є талевий блок 6, талевий канат 4, механізм кріплення та перепуску талевого канату 7, вертлюг 17, гак допоміжної лебідки 16 та індикатор ваги 25. Щогла піднімається (опускається) двома гідроциліндрами 9, закріпленими на поворотній платформі 26, висувна частини щогли 31 висувається також двома довгоходовими гідроциліндрами 32, що забезпечує роботу установки в крановому режимі та режимі підйомника. Перехід з кранового в режим підйомника виконується встановленням обмежувача піднімання щогли 27, що з'єднує основу щогли з поворотною платформою, а також монтажем силових відтяжок 10, це приводить до створення жорсткої системи - - поворотна рама 26, щогла 8, 31,обмежувач піднімання щогли 27, силові відтяжки 10, та нижня рама 2 з шасі 1. Для забезпечення роботи УРС в крановому режимі та режимі підйомника рама установки 2, крім задніх не висувних опор 13, що знаходяться під щоглою 8, оснащена додатково передніми 11 і боковими 12 висувними опорами, що створюють відповідний опорний контур. Опори 11 та 12 контактують з ґрунтом через опорні плити 21, не висувні задні опори 13 контактують через опорну задню балку 20. Основна лебідка УРС має гідравлічний привід барабана від високомоментного гідромотора, що використовується в режимах великих моментів, і швидкісних гідромоторів для роботи в режимах великих обертів барабана (при цьому високомоментний гідромотор переводиться в режим вільного обертання). Гальмівна система лебідки складається з 4-х комплектів дискового гальма постійно замкнутого типу, що керуються гідравлічно. Привід всіх гідроагрегатів здійснюється одним регульованим насосом, що розрахований на відбір всієї потужності двигуна базового автомобіля та має систему розподільників з пропорційним керуванням для основних робочих операцій. Це забезпечує високі економічні показники і безступінчасте регулювання швидкостей і силових параметрів. В конструкції УРС передбачений гідравлічний привід опор, привід гідроключа, гідравлічного розкріплювача труб, а також підключення гідроротора для розбурювання свердловин. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Установка для ремонту свердловин містить шасі, нижню раму і поворотну платформу, що з'єднані через опорно-поворотний пристрій, при цьому в задній частині нижньої рами встановлено задні висувні опори, на поворотній платформі змонтована вантажна лебідка, яка відрізняється тим, що вантажна лебідка є гідравлічною, на нижній рамі змонтовано 2 UA 113905 U 5 обладнання, наприклад платформу, робочі майданчики, спеціальне обладнання для проведення спускопідіймальних операцій з трубами, гідравлічний ротор для розбурювання свердловин, в передній частині нижньої рами встановлено передні висувні опори, в задній частині нижньої рами встановлено задні невисувні опори; на поворотній платформі змонтоване обладнання, наприклад двосекційна щогла з кронблоком і елементами кріплення силових відтяжок, яка обладнана додатково щогловою секцією допоміжної лебідки, щонайменше один обмежувач піднімання щогли, що з'єднує її з основою щогли, допоміжна гідравлічна лебідка, механізм повороту поворотної платформи, механізм піднімання щогли, гідравлічний розкріплювач труб. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B66C 23/00, E21C 29/00
Мітки: установка, свердловин, ремонту
