Портативна вітроелектростанція

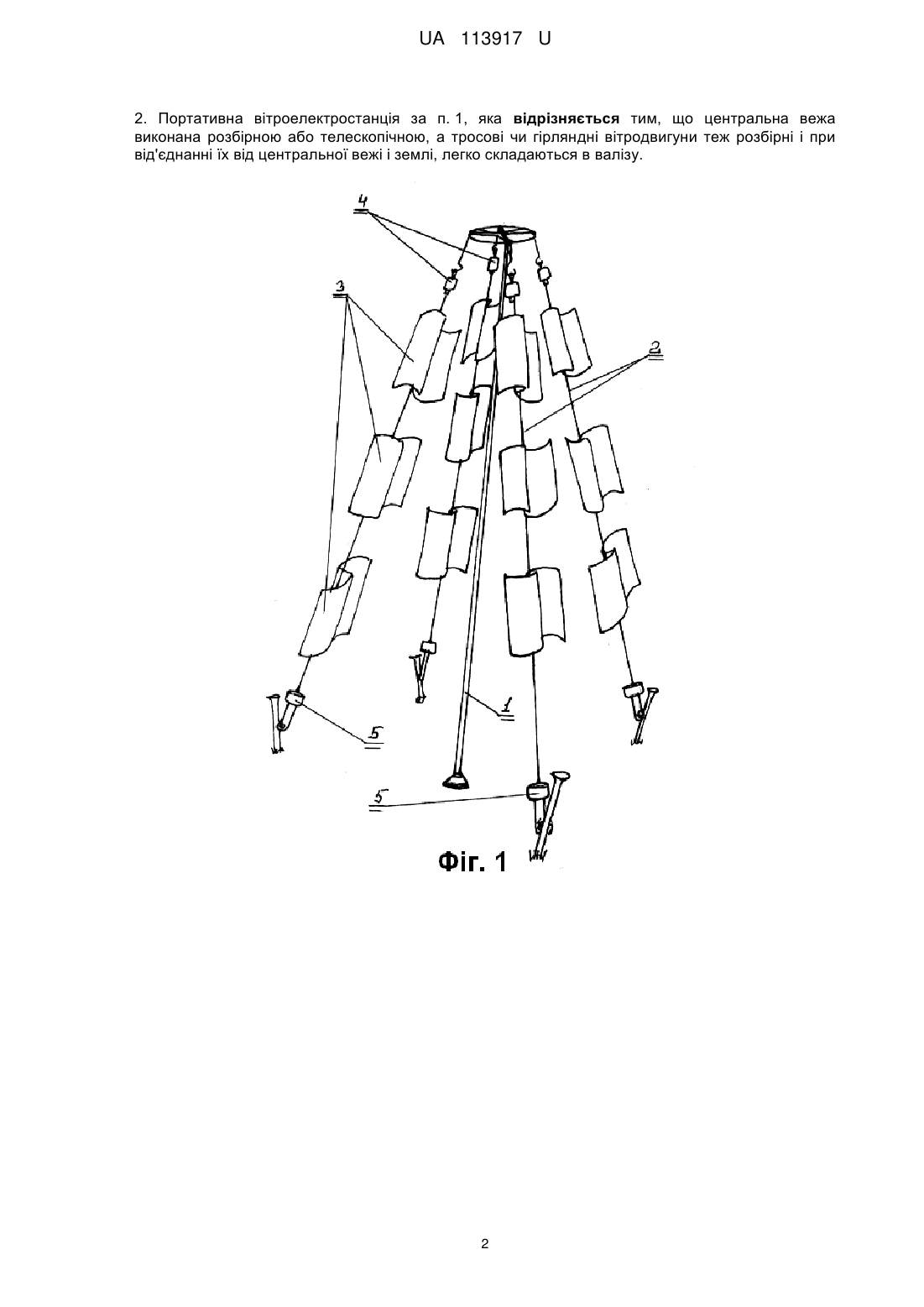

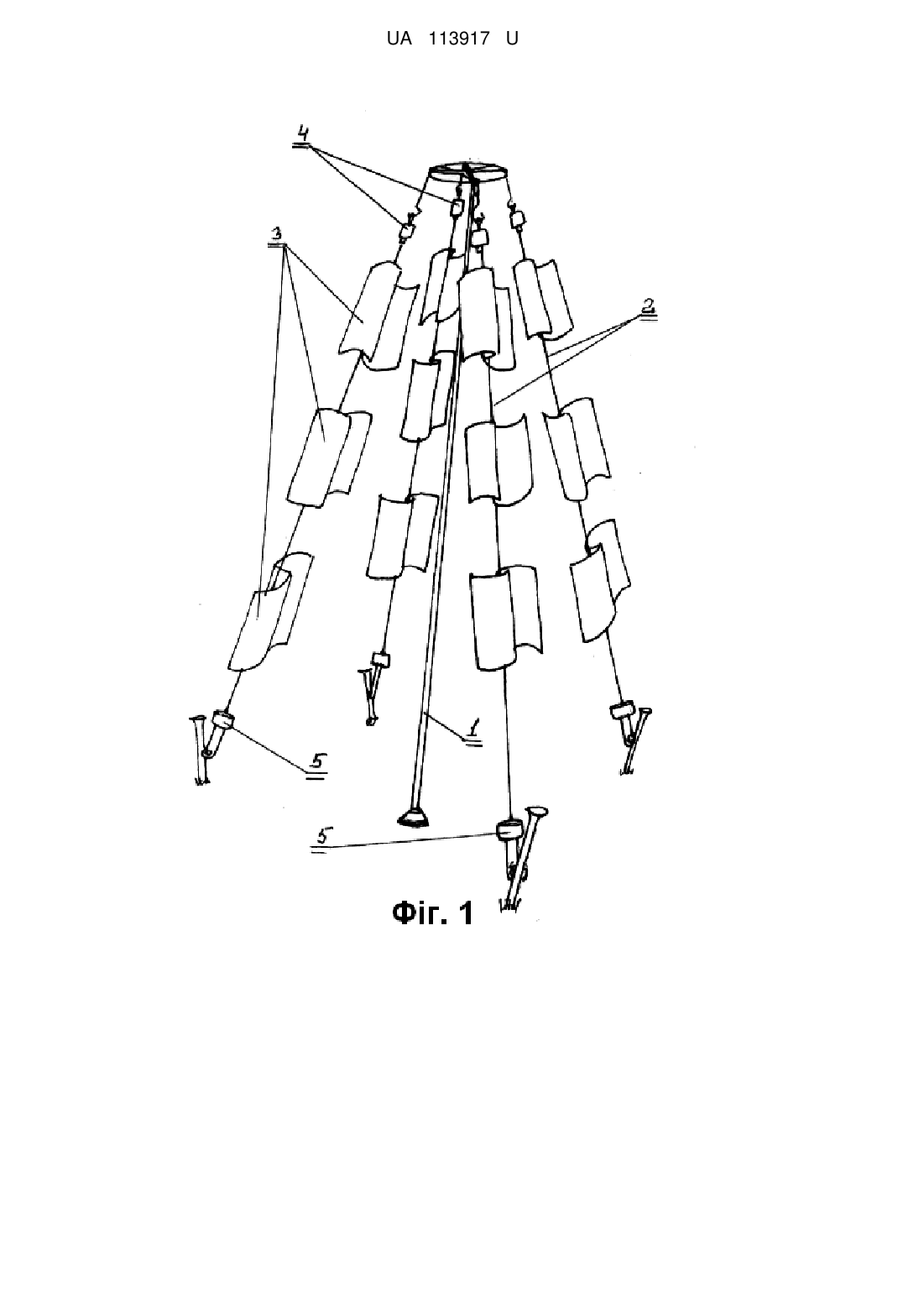

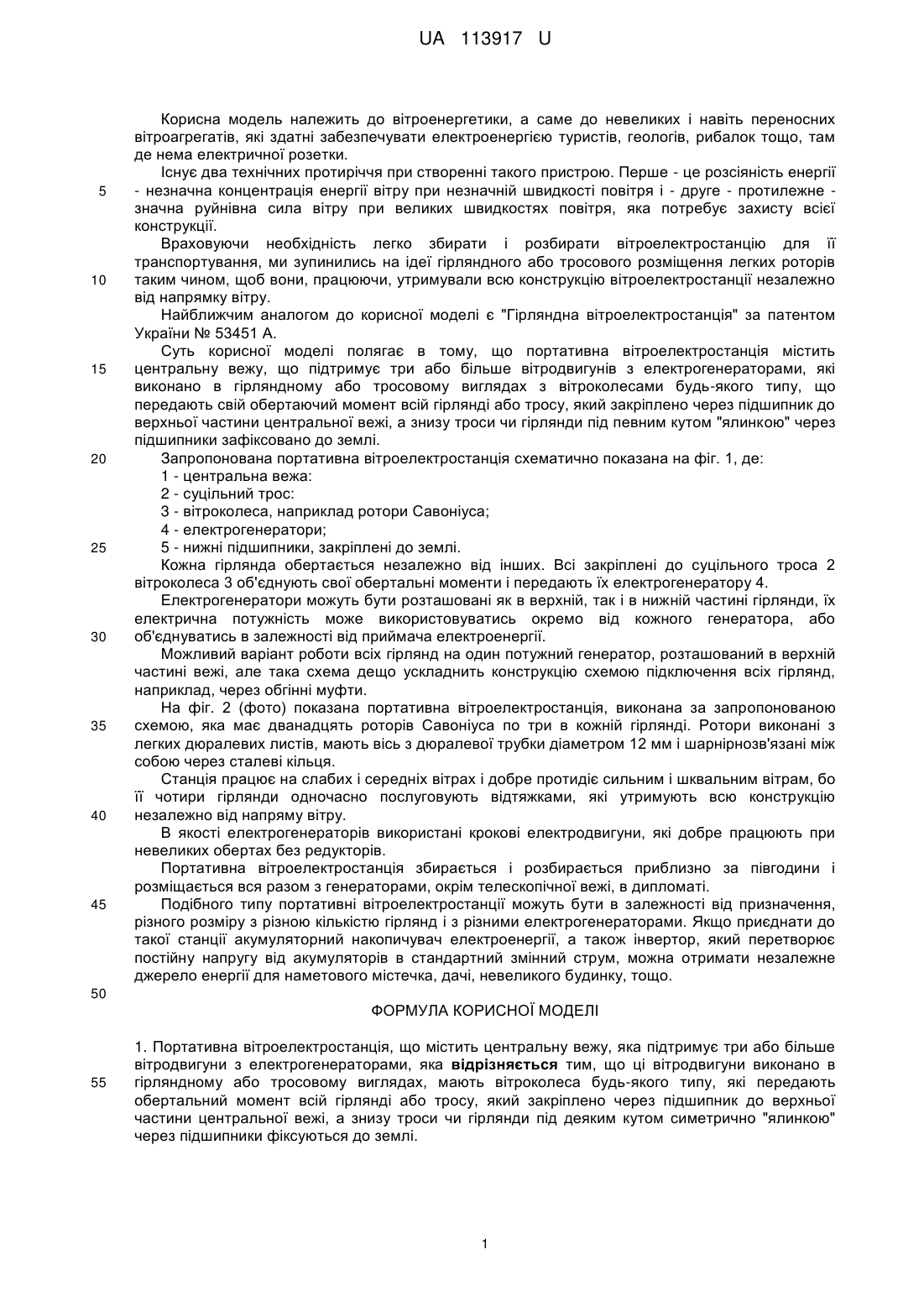

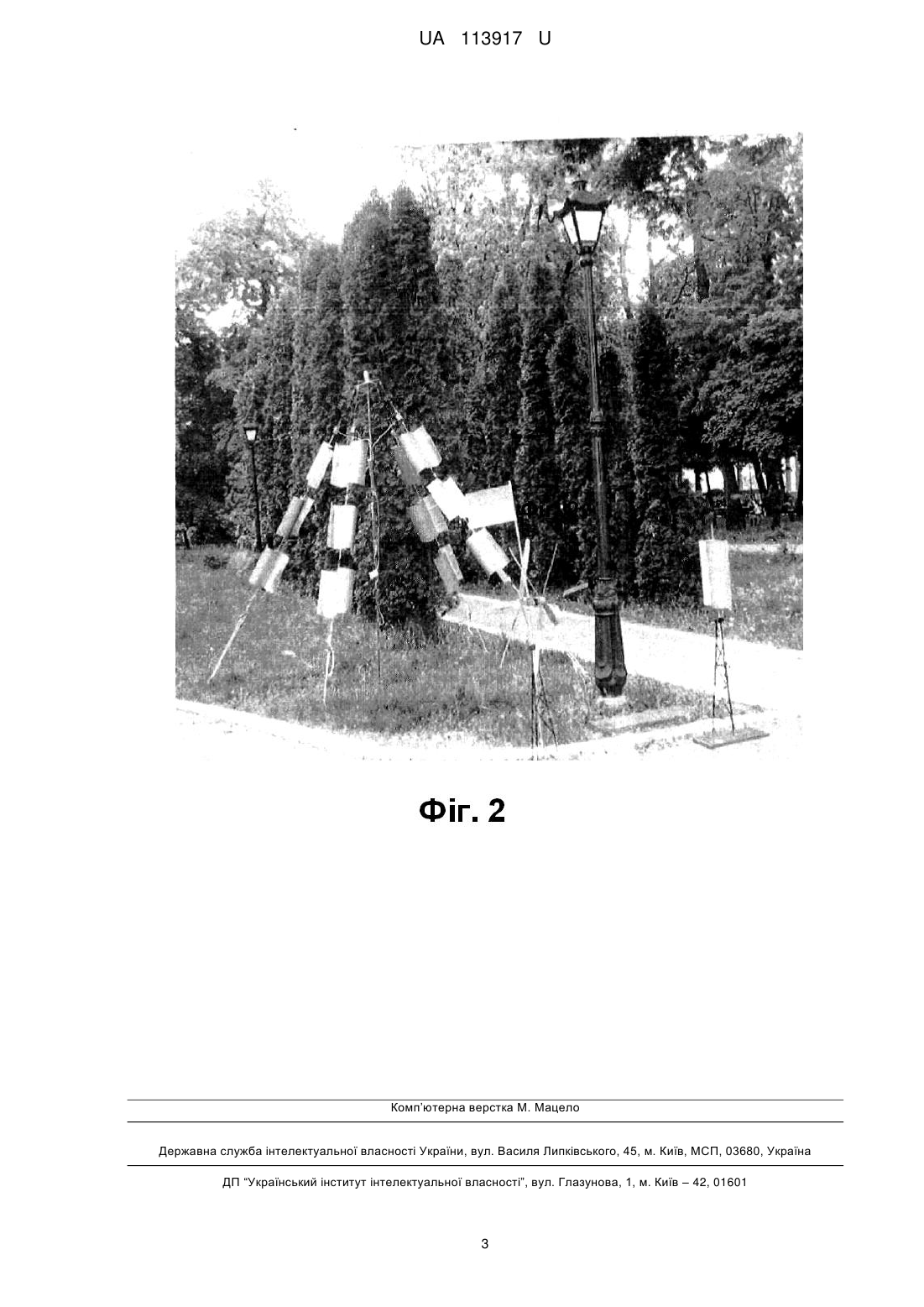

Реферат: Портативна вітроелектростанція, що містить центральну вежу, яка підтримує три або більше вітродвигуни з електрогенераторами. Вітродвигуни виконано в гірляндному або тросовому виглядах, мають вітроколеса будь-якого типу, які передають обертальний момент всій гірлянді або тросу, який закріплено через підшипник до верхньої частини центральної вежі, а знизу троси чи гірлянди під деяким кутом симетрично "ялинкою" через підшипники фіксуються до землі. UA 113917 U (54) ПОРТАТИВНА ВІТРОЕЛЕКТРОСТАНЦІЯ UA 113917 U UA 113917 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вітроенергетики, а саме до невеликих і навіть переносних вітроагрегатів, які здатні забезпечувати електроенергією туристів, геологів, рибалок тощо, там де нема електричної розетки. Існує два технічних протиріччя при створенні такого пристрою. Перше - це розсіяність енергії - незначна концентрація енергії вітру при незначній швидкості повітря і - друге - протилежне значна руйнівна сила вітру при великих швидкостях повітря, яка потребує захисту всієї конструкції. Враховуючи необхідність легко збирати і розбирати вітроелектростанцію для її транспортування, ми зупинились на ідеї гірляндного або тросового розміщення легких роторів таким чином, щоб вони, працюючи, утримували всю конструкцію вітроелектростанції незалежно від напрямку вітру. Найближчим аналогом до корисної моделі є "Гірляндна вітроелектростанція" за патентом України № 53451 А. Суть корисної моделі полягає в тому, що портативна вітроелектростанція містить центральну вежу, що підтримує три або більше вітродвигунів з електрогенераторами, які виконано в гірляндному або тросовому виглядах з вітроколесами будь-якого типу, що передають свій обертаючий момент всій гірлянді або тросу, який закріплено через підшипник до верхньої частини центральної вежі, а знизу троси чи гірлянди під певним кутом "ялинкою" через підшипники зафіксовано до землі. Запропонована портативна вітроелектростанція схематично показана на фіг. 1, де: 1 - центральна вежа: 2 - суцільний трос: 3 - вітроколеса, наприклад ротори Савоніуса; 4 - електрогенератори; 5 - нижні підшипники, закріплені до землі. Кожна гірлянда обертається незалежно від інших. Всі закріплені до суцільного троса 2 вітроколеса 3 об'єднують свої обертальні моменти і передають їх електрогенератору 4. Електрогенератори можуть бути розташовані як в верхній, так і в нижній частині гірлянди, їх електрична потужність може використовуватись окремо від кожного генератора, або об'єднуватись в залежності від приймача електроенергії. Можливий варіант роботи всіх гірлянд на один потужний генератор, розташований в верхній частині вежі, але така схема дещо ускладнить конструкцію схемою підключення всіх гірлянд, наприклад, через обгінні муфти. На фіг. 2 (фото) показана портативна вітроелектростанція, виконана за запропонованою схемою, яка має дванадцять роторів Савоніуса по три в кожній гірлянді. Ротори виконані з легких дюралевих листів, мають вісь з дюралевої трубки діаметром 12 мм і шарнірнозв'язані між собою через сталеві кільця. Станція працює на слабих і середніх вітрах і добре протидіє сильним і шквальним вітрам, бо її чотири гірлянди одночасно послуговують відтяжками, які утримують всю конструкцію незалежно від напряму вітру. В якості електрогенераторів використані крокові електродвигуни, які добре працюють при невеликих обертах без редукторів. Портативна вітроелектростанція збирається і розбирається приблизно за півгодини і розміщається вся разом з генераторами, окрім телескопічної вежі, в дипломаті. Подібного типу портативні вітроелектростанції можуть бути в залежності від призначення, різного розміру з різною кількістю гірлянд і з різними електрогенераторами. Якщо приєднати до такої станції акумуляторний накопичувач електроенергії, а також інвертор, який перетворює постійну напругу від акумуляторів в стандартний змінний струм, можна отримати незалежне джерело енергії для наметового містечка, дачі, невеликого будинку, тощо. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Портативна вітроелектростанція, що містить центральну вежу, яка підтримує три або більше вітродвигуни з електрогенераторами, яка відрізняється тим, що ці вітродвигуни виконано в гірляндному або тросовому виглядах, мають вітроколеса будь-якого типу, які передають обертальний момент всій гірлянді або тросу, який закріплено через підшипник до верхньої частини центральної вежі, а знизу троси чи гірлянди під деяким кутом симетрично "ялинкою" через підшипники фіксуютьсядо землі. 1 UA 113917 U 2. Портативна вітроелектростанція за п. 1, яка відрізняється тим, що центральна вежа виконана розбірною або телескопічною, а тросові чи гірляндні вітродвигуни теж розбірні і при від'єднанні їх від центральної вежі і землі, легко складаються в валізу. 2 UA 113917 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
