Електролампа розжарювання загального призначення

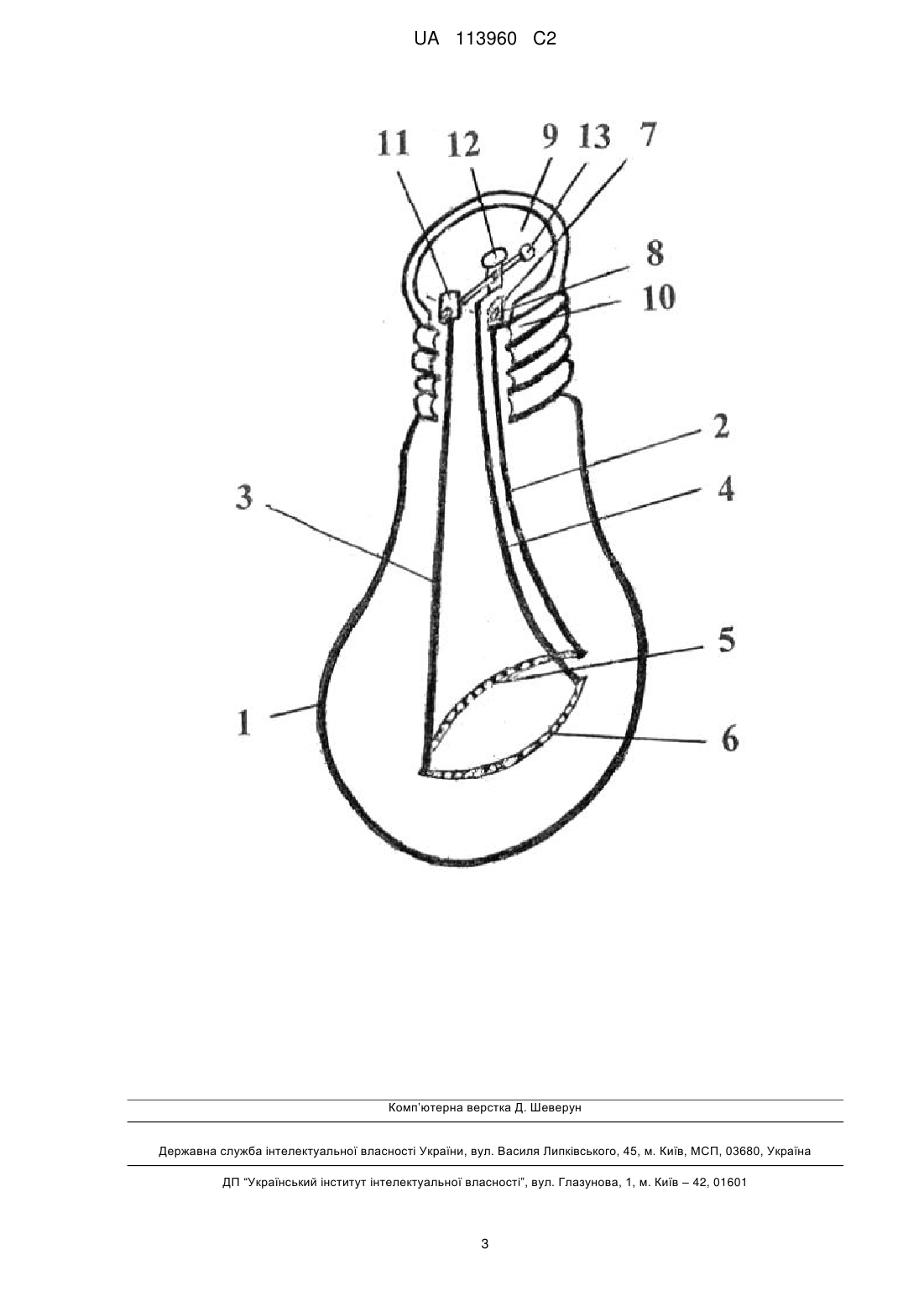

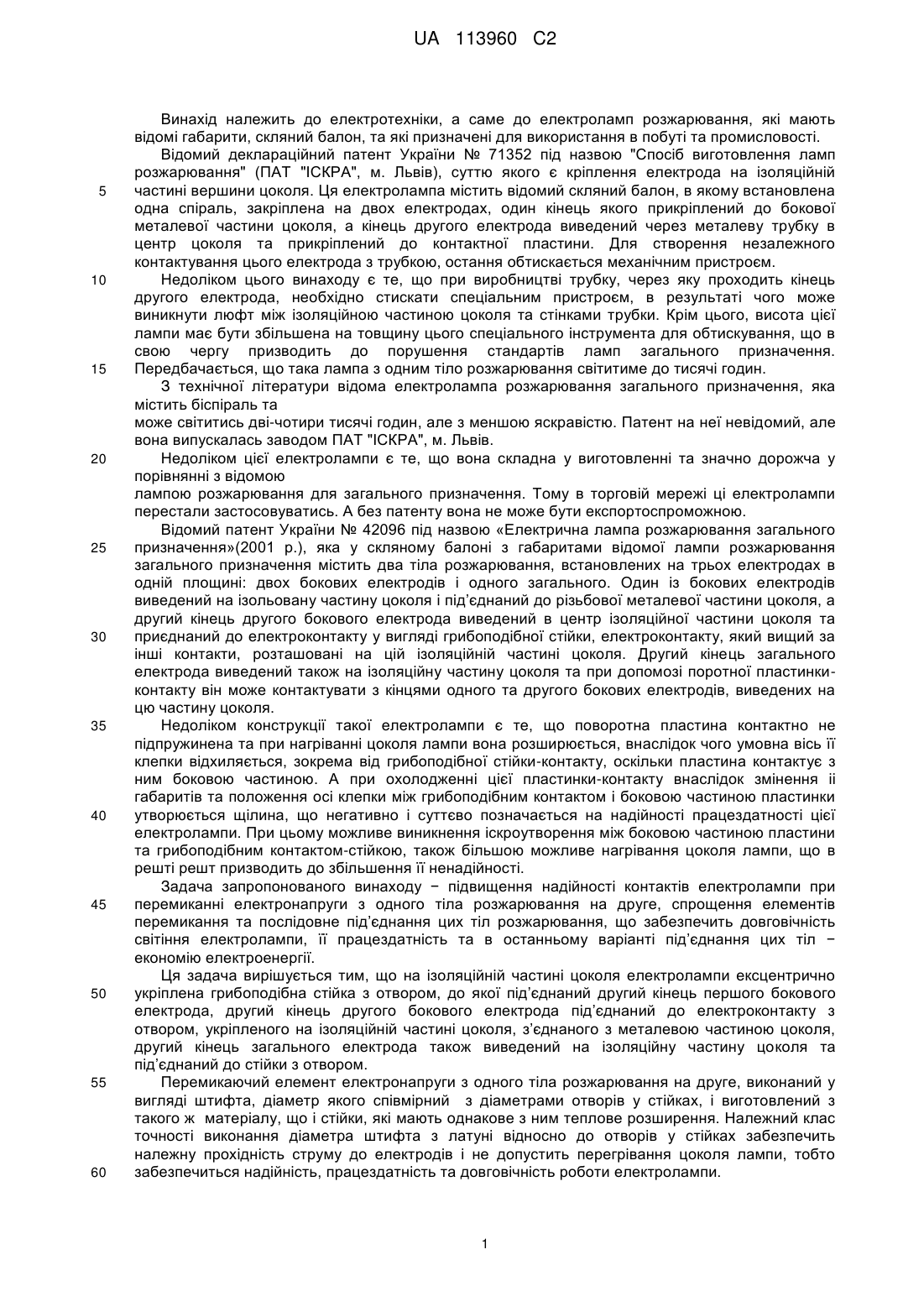

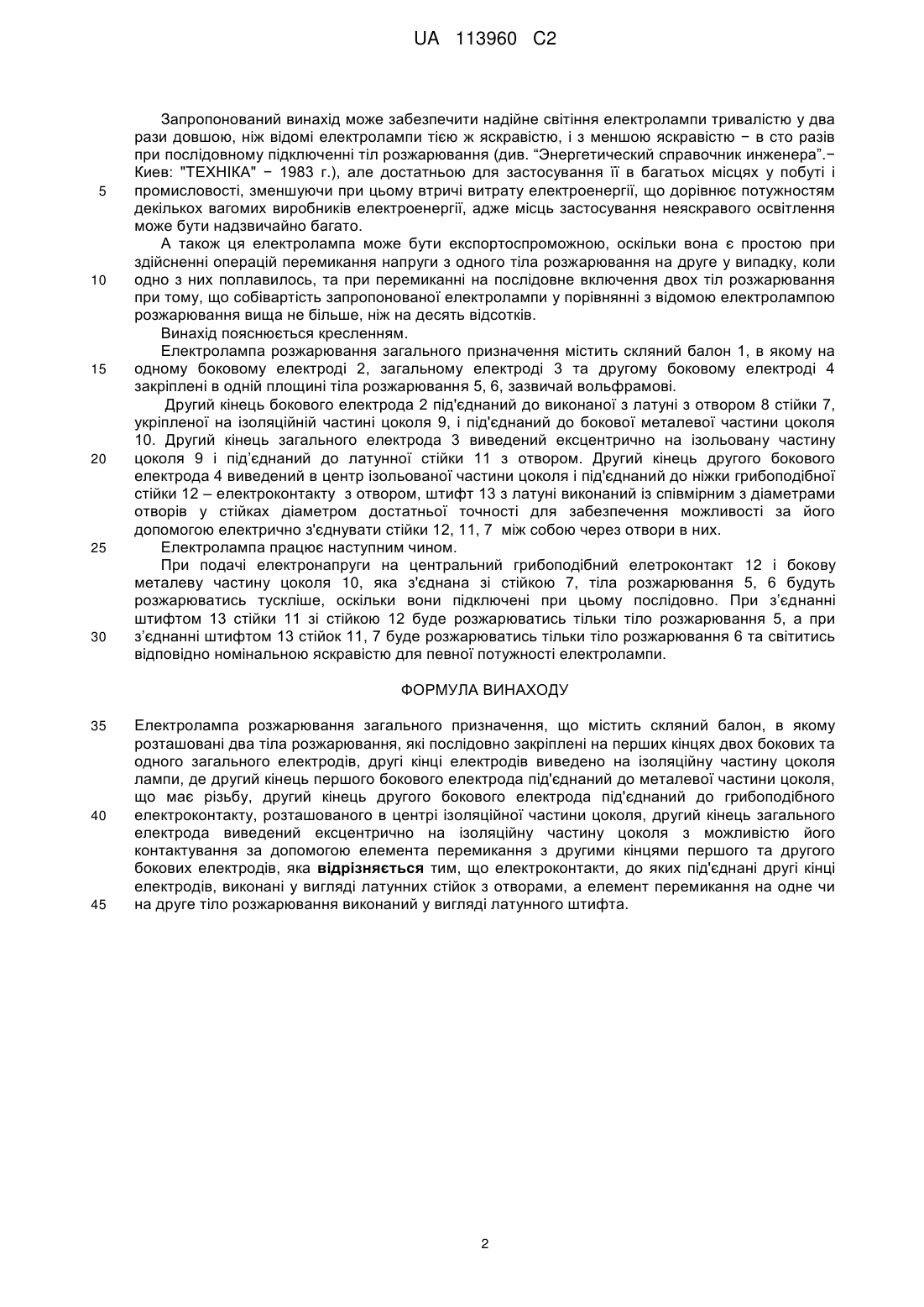

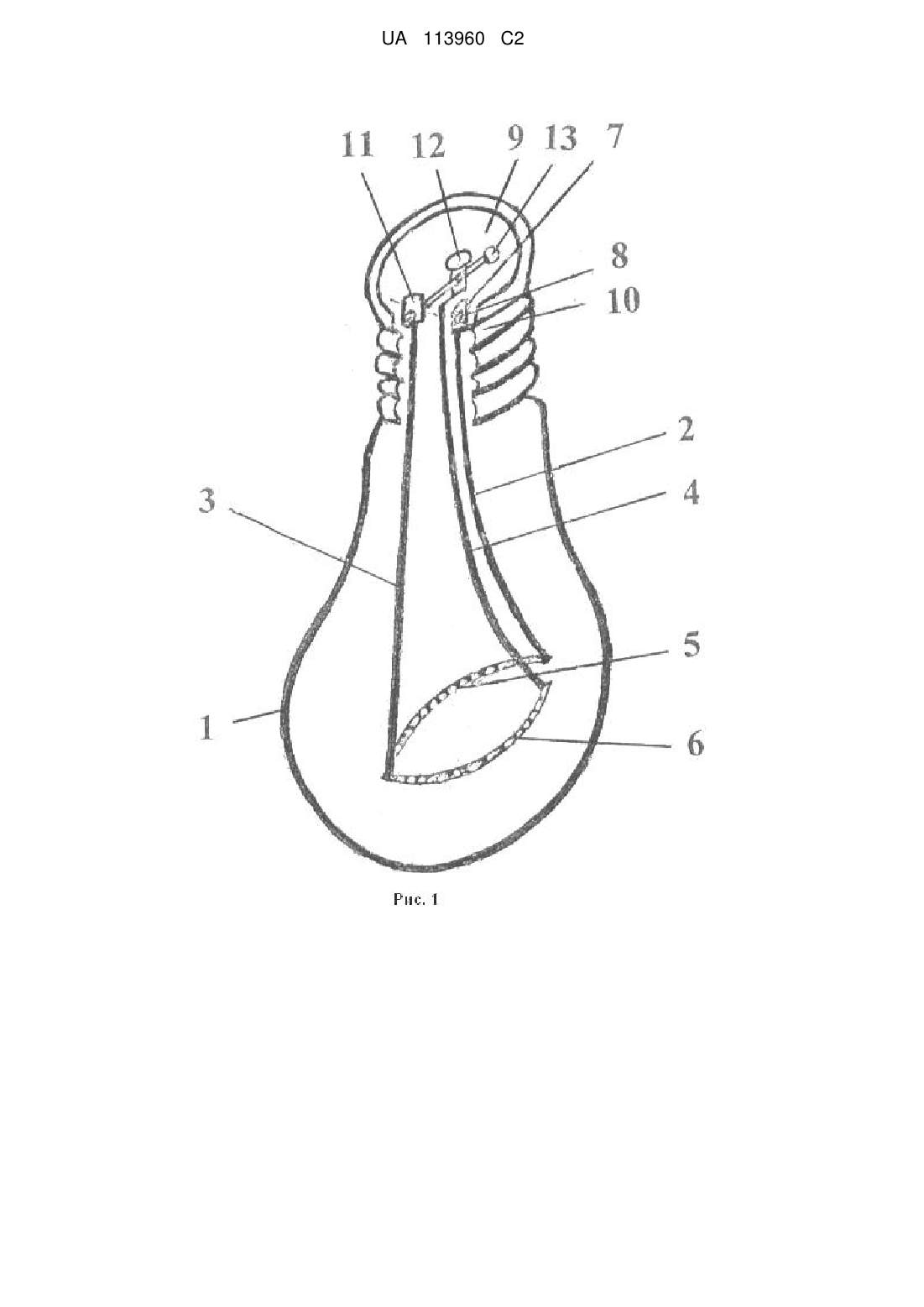

Реферат: Електролампа розжарювання загального призначення, що містить скляний балон, у якому послідовно розташовані два тіла розжарювання, два бокових електроди та один загальний, які під'єднані до тіл розжарювання, цоколь, металевий корпусу якого містить різьбу, виконаний із ізоляційного матеріалу торець цоколя, в центрі якого укріплений у вигляді стійки з отвором грибоподібний електроконтакт, з'єднаний з одним із бокових електродів, на торці цоколя у вигляді стійки з отвором укріплений перший електроконтакт, з'єднаний з металевим корпусом цоколя, та ексцентрично укріплений у вигляді стійки з отвором другий електроконтакт, до якого приєднаний загальний електрод, штифт, діаметр якого співмірний з діаметрами отворів стійок, з можливістю введення його в ці отвори. UA 113960 C2 (12) UA 113960 C2 UA 113960 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до електротехніки, а саме до електроламп розжарювання, які мають відомі габарити, скляний балон, та які призначені для використання в побуті та промисловості. Відомий деклараційний патент України № 71352 під назвою "Спосіб виготовлення ламп розжарювання" (ПАТ "ІСКРА", м. Львів), суттю якого є кріплення електрода на ізоляційній частині вершини цоколя. Ця електролампа містить відомий скляний балон, в якому встановлена одна спіраль, закріплена на двох електродах, один кінець якого прикріплений до бокової металевої частини цоколя, а кінець другого електрода виведений через металеву трубку в центр цоколя та прикріплений до контактної пластини. Для створення незалежного контактування цього електрода з трубкою, остання обтискається механічним пристроєм. Недоліком цього винаходу є те, що при виробництві трубку, через яку проходить кінець другого електрода, необхідно стискати спеціальним пристроєм, в результаті чого може виникнути люфт між ізоляційною частиною цоколя та стінками трубки. Крім цього, висота цієї лампи має бути збільшена на товщину цього спеціального інструмента для обтискування, що в свою чергу призводить до порушення стандартів ламп загального призначення. Передбачається, що така лампа з одним тіло розжарювання світитиме до тисячі годин. З технічної літератури відома електролампа розжарювання загального призначення, яка містить біспіраль та може світитись дві-чотири тисячі годин, але з меншою яскравістю. Патент на неї невідомий, але вона випускалась заводом ПАТ "ІСКРА", м. Львів. Недоліком цієї електролампи є те, що вона складна у виготовленні та значно дорожча у порівнянні з відомою лампою розжарювання для загального призначення. Тому в торговій мережі ці електролампи перестали застосовуватись. А без патенту вона не може бути експортоспроможною. Відомий патент України № 42096 під назвою «Електрична лампа розжарювання загального призначення»(2001 р.), яка у скляному балоні з габаритами відомої лампи розжарювання загального призначення містить два тіла розжарювання, встановлених на трьох електродах в одній площині: двох бокових електродів і одного загального. Один із бокових електродів виведений на ізольовану частину цоколя і під’єднаний до різьбової металевої частини цоколя, а другий кінець другого бокового електрода виведений в центр ізоляційної частини цоколя та приєднаний до електроконтакту у вигляді грибоподібної стійки, електроконтакту, який вищий за інші контакти, розташовані на цій ізоляційній частині цоколя. Другий кінець загального електрода виведений також на ізоляційну частину цоколя та при допомозі поротної пластинкиконтакту він може контактувати з кінцями одного та другого бокових електродів, виведених на цю частину цоколя. Недоліком конструкції такої електролампи є те, що поворотна пластина контактно не підпружинена та при нагріванні цоколя лампи вона розширюється, внаслідок чого умовна вісь її клепки відхиляється, зокрема від грибоподібної стійки-контакту, оскільки пластина контактує з ним боковою частиною. А при охолодженні цієї пластинки-контакту внаслідок змінення іі габаритів та положення осі клепки між грибоподібним контактом і боковою частиною пластинки утворюється щілина, що негативно і суттєво позначається на надійності працездатності цієї електролампи. При цьому можливе виникнення іскроутворення між боковою частиною пластини та грибоподібним контактом-стійкою, також більшою можливе нагрівання цоколя лампи, що в решті решт призводить до збільшення її ненадійності. Задача запропонованого винаходу − підвищення надійності контактів електролампи при перемиканні електронапруги з одного тіла розжарювання на друге, спрощення елементів перемикання та послідовне під’єднання цих тіл розжарювання, що забезпечить довговічність світіння електролампи, її працездатність та в останньому варіанті під’єднання цих тіл − економію електроенергії. Ця задача вирішується тим, що на ізоляційній частині цоколя електролампи ексцентрично укріплена грибоподібна стійка з отвором, до якої під’єднаний другий кінець першого бокового електрода, другий кінець другого бокового електрода під’єднаний до електроконтакту з отвором, укріпленого на ізоляційній частині цоколя, з’єднаного з металевою частиною цоколя, другий кінець загального електрода також виведений на ізоляційну частину цоколя та під’єднаний до стійки з отвором. Перемикаючий елемент електронапруги з одного тіла розжарювання на друге, виконаний у вигляді штифта, діаметр якого співмірний з діаметрами отворів у стійках, і виготовлений з такого ж матеріалу, що і стійки, які мають однакове з ним теплове розширення. Належний клас точності виконання діаметра штифта з латуні відносно до отворів у стійках забезпечить належну прохідність струму до електродів і не допустить перегрівання цоколя лампи, тобто забезпечиться надійність, працездатність та довговічність роботи електролампи. 1 UA 113960 C2 5 10 15 20 25 30 Запропонований винахід може забезпечити надійне світіння електролампи тривалістю у два рази довшою, ніж відомі електролампи тією ж яскравістю, і з меншою яскравістю − в сто разів при послідовному підключенні тіл розжарювання (див. “Энергетический справочник инженера”.− Киев: "ТЕХНІКА" − 1983 г.), але достатньою для застосування її в багатьох місцях у побуті і промисловості, зменшуючи при цьому втричі витрату електроенергії, що дорівнює потужностям декількох вагомих виробників електроенергії, адже місць застосування неяскравого освітлення може бути надзвичайно багато. А також ця електролампа може бути експортоспроможною, оскільки вона є простою при здійсненні операцій перемикання напруги з одного тіла розжарювання на друге у випадку, коли одно з них поплавилось, та при перемиканні на послідовне включення двох тіл розжарювання при тому, що собівартість запропонованої електролампи у порівнянні з відомою електролампою розжарювання вища не більше, ніж на десять відсотків. Винахід пояснюється кресленням. Електролампа розжарювання загального призначення містить скляний балон 1, в якому на одному боковому електроді 2, загальному електроді 3 та другому боковому електроді 4 закріплені в одній площині тіла розжарювання 5, 6, зазвичай вольфрамові. Другий кінець бокового електрода 2 під'єднаний до виконаної з латуні з отвором 8 стійки 7, укріпленої на ізоляційній частині цоколя 9, і під'єднаний до бокової металевої частини цоколя 10. Другий кінець загального електрода 3 виведений ексцентрично на ізольовану частину цоколя 9 і під’єднаний до латунної стійки 11 з отвором. Другий кінець другого бокового електрода 4 виведений в центр ізольованої частини цоколя і під'єднаний до ніжки грибоподібної стійки 12 – електроконтакту з отвором, штифт 13 з латуні виконаний із співмірним з діаметрами отворів у стійках діаметром достатньої точності для забезпечення можливості за його допомогою електрично з'єднувати стійки 12, 11, 7 між собою через отвори в них. Електролампа працює наступним чином. При подачі електронапруги на центральний грибоподібний елетроконтакт 12 і бокову металеву частину цоколя 10, яка з'єднана зі стійкою 7, тіла розжарювання 5, 6 будуть розжарюватись тускліше, оскільки вони підключені при цьому послідовно. При з’єднанні штифтом 13 стійки 11 зі стійкою 12 буде розжарюватись тільки тіло розжарювання 5, а при з’єднанні штифтом 13 стійок 11, 7 буде розжарюватись тільки тіло розжарювання 6 та світитись відповідно номінальною яскравістю для певної потужності електролампи. ФОРМУЛА ВИНАХОДУ 35 40 45 Електролампа розжарювання загального призначення, що містить скляний балон, в якому розташовані два тіла розжарювання, які послідовно закріплені на перших кінцях двох бокових та одного загального електродів, другі кінці електродів виведено на ізоляційну частину цоколя лампи, де другий кінець першого бокового електрода під'єднаний до металевої частини цоколя, що має різьбу, другий кінець другого бокового електрода під'єднаний до грибоподібного електроконтакту, розташованого в центрі ізоляційної частини цоколя, другий кінець загального електрода виведений ексцентрично на ізоляційну частину цоколя з можливістю його контактування за допомогою елемента перемикання з другими кінцями першого та другого бокових електродів, яка відрізняється тим, що електроконтакти, до яких під'єднані другі кінці електродів, виконані у вигляді латунних стійок з отворами, а елемент перемикання на одне чи на друге тіло розжарювання виконаний у вигляді латунного штифта. 2 UA 113960 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
