Муфта з проміжним валом та хордальними канатами

Номер патенту: 114484

Опубліковано: 10.03.2017

Автор: Проценко Владислав Олександрович

Завантажити PDF файл.

Формула / Реферат

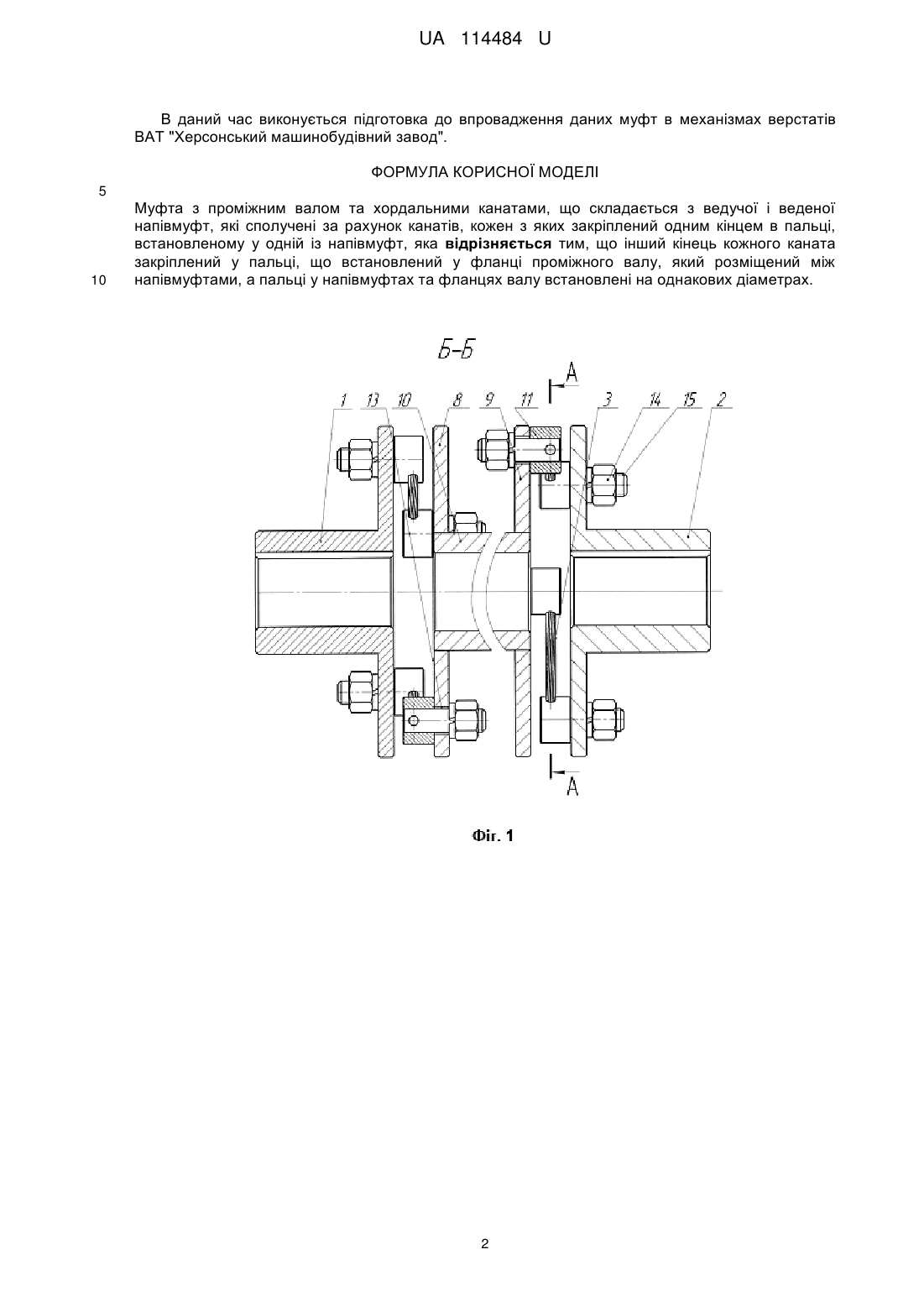

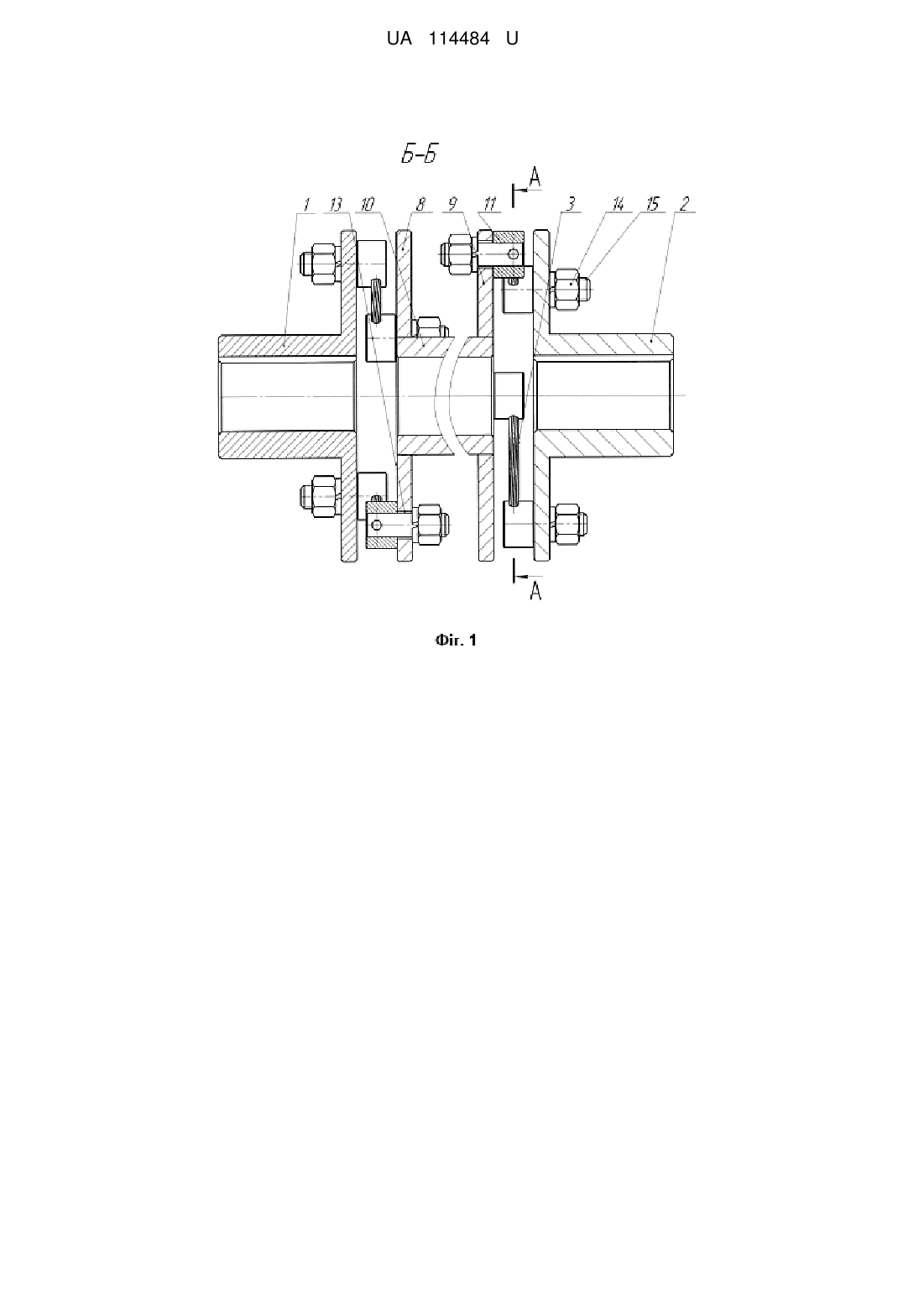

Муфта з проміжним валом та хордальними канатами, що складається з ведучої і веденої напівмуфт, які сполучені за рахунок канатів, кожен з яких закріплений одним кінцем в пальці, встановленому у одній із напівмуфт, яка відрізняється тим, що інший кінець кожного каната закріплений у пальці, що встановлений у фланці проміжного валу, який розміщений між напівмуфтами, а пальці у напівмуфтах та фланцях валу встановлені на однакових діаметрах.

Текст

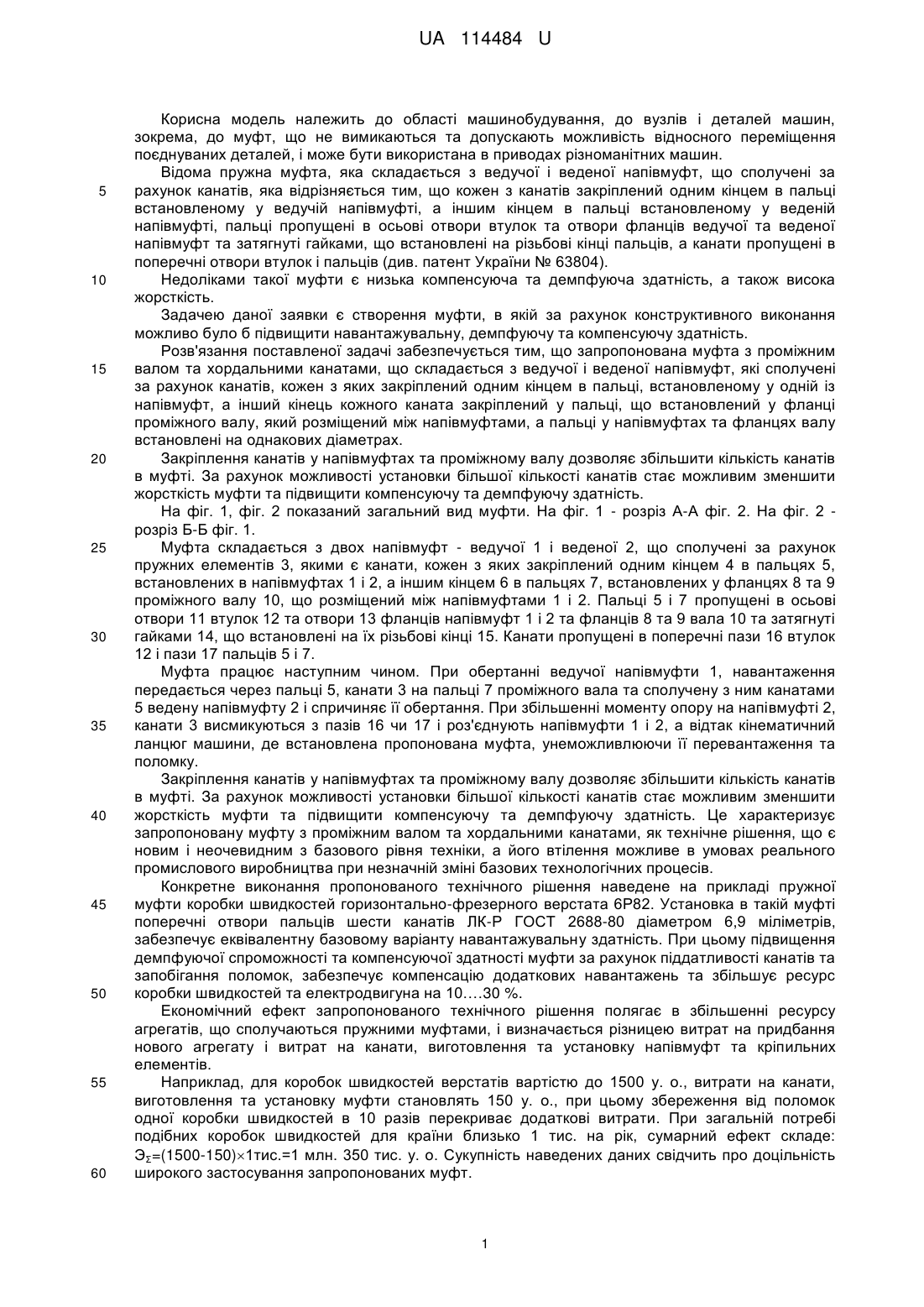

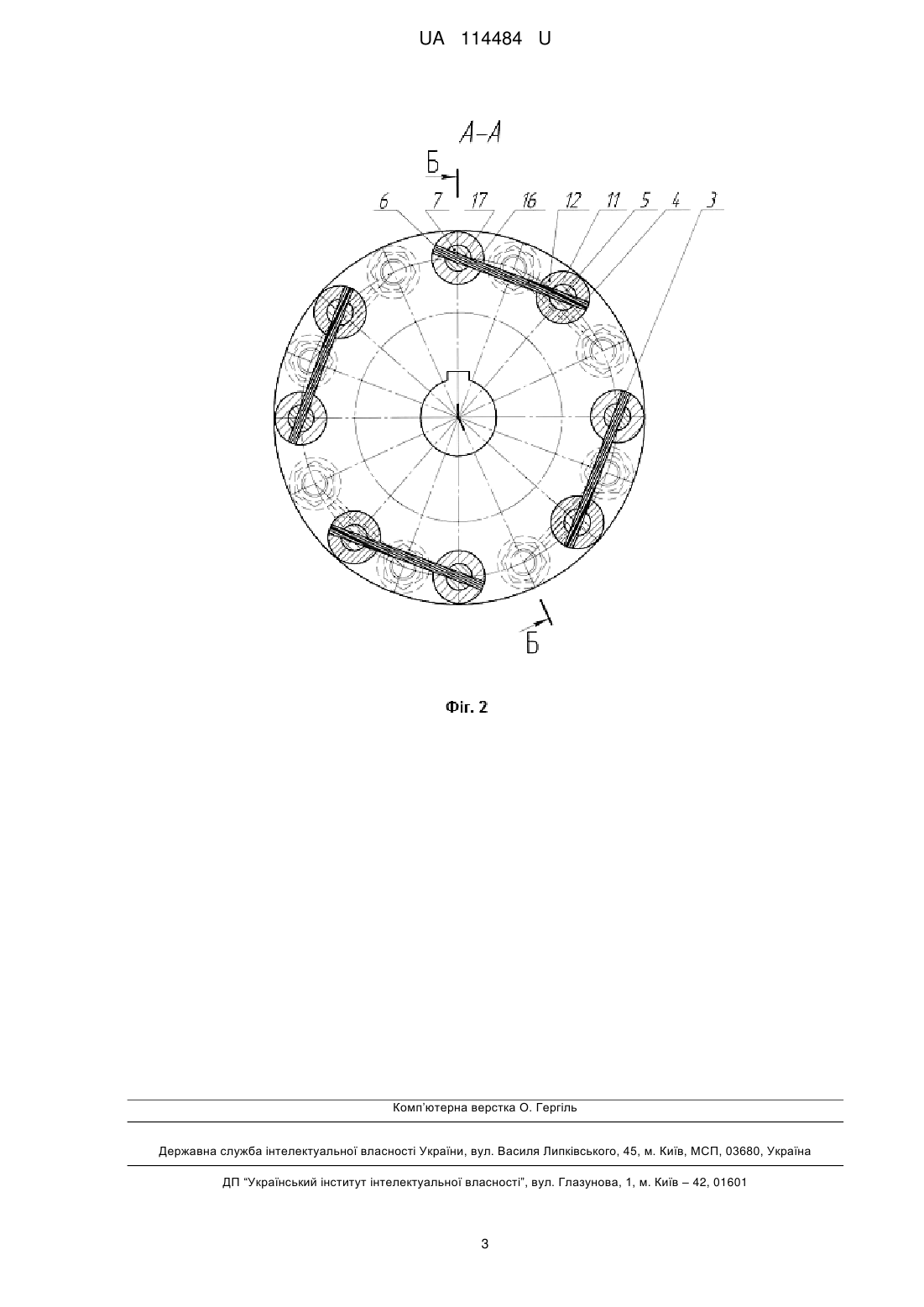

Реферат: UA 114484 U UA 114484 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області машинобудування, до вузлів і деталей машин, зокрема, до муфт, що не вимикаються та допускають можливість відносного переміщення поєднуваних деталей, і може бути використана в приводах різноманітних машин. Відома пружна муфта, яка складається з ведучої і веденої напівмуфт, що сполучені за рахунок канатів, яка відрізняється тим, що кожен з канатів закріплений одним кінцем в пальці встановленому у ведучій напівмуфті, а іншим кінцем в пальці встановленому у веденій напівмуфті, пальці пропущені в осьові отвори втулок та отвори фланців ведучої та веденої напівмуфт та затягнуті гайками, що встановлені на різьбові кінці пальців, а канати пропущені в поперечні отвори втулок і пальців (див. патент України № 63804). Недоліками такої муфти є низька компенсуюча та демпфуюча здатність, а також висока жорсткість. Задачею даної заявки є створення муфти, в якій за рахунок конструктивного виконання можливо було б підвищити навантажувальну, демпфуючу та компенсуючу здатність. Розв'язання поставленої задачі забезпечується тим, що запропонована муфта з проміжним валом та хордальними канатами, що складається з ведучої і веденої напівмуфт, які сполучені за рахунок канатів, кожен з яких закріплений одним кінцем в пальці, встановленому у одній із напівмуфт, а інший кінець кожного каната закріплений у пальці, що встановлений у фланці проміжного валу, який розміщений між напівмуфтами, а пальці у напівмуфтах та фланцях валу встановлені на однакових діаметрах. Закріплення канатів у напівмуфтах та проміжному валу дозволяє збільшити кількість канатів в муфті. За рахунок можливості установки більшої кількості канатів стає можливим зменшити жорсткість муфти та підвищити компенсуючу та демпфуючу здатність. На фіг. 1, фіг. 2 показаний загальний вид муфти. На фіг. 1 - розріз А-А фіг. 2. На фіг. 2 розріз Б-Б фіг. 1. Муфта складається з двох напівмуфт - ведучої 1 і веденої 2, що сполучені за рахунок пружних елементів 3, якими є канати, кожен з яких закріплений одним кінцем 4 в пальцях 5, встановлених в напівмуфтах 1 і 2, а іншим кінцем 6 в пальцях 7, встановлених у фланцях 8 та 9 проміжного валу 10, що розміщений між напівмуфтами 1 і 2. Пальці 5 і 7 пропущені в осьові отвори 11 втулок 12 та отвори 13 фланців напівмуфт 1 і 2 та фланців 8 та 9 вала 10 та затягнуті гайками 14, що встановлені на їх різьбові кінці 15. Канати пропущені в поперечні пази 16 втулок 12 і пази 17 пальців 5 і 7. Муфта працює наступним чином. При обертанні ведучої напівмуфти 1, навантаження передається через пальці 5, канати 3 на пальці 7 проміжного вала та сполучену з ним канатами 5 ведену напівмуфту 2 і спричиняє її обертання. При збільшенні моменту опору на напівмуфті 2, канати 3 висмикуються з пазів 16 чи 17 і роз'єднують напівмуфти 1 і 2, а відтак кінематичний ланцюг машини, де встановлена пропонована муфта, унеможливлюючи її перевантаження та поломку. Закріплення канатів у напівмуфтах та проміжному валу дозволяє збільшити кількість канатів в муфті. За рахунок можливості установки більшої кількості канатів стає можливим зменшити жорсткість муфти та підвищити компенсуючу та демпфуючу здатність. Це характеризує запропоновану муфту з проміжним валом та хордальними канатами, як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей горизонтально-фрезерного верстата 6Р82. Установка в такій муфті поперечні отвори пальців шести канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності та компенсуючої здатності муфти за рахунок піддатливості канатів та запобігання поломок, забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10….30 %. Економічний ефект запропонованого технічного рішення полягає в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку напівмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1500 у. о., витрати на канати, виготовлення та установку муфти становлять 150 у. о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: ЭΣ=(1500-150)1тис.=1 млн. 350 тис. у. о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих муфт. 1 UA 114484 U В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонський машинобудівний завод". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Муфта з проміжним валом та хордальними канатами, що складається з ведучої і веденої напівмуфт, які сполучені за рахунок канатів, кожен з яких закріплений одним кінцем в пальці, встановленому у одній із напівмуфт, яка відрізняється тим, що інший кінець кожного каната закріплений у пальці, що встановлений у фланці проміжного валу, який розміщений між напівмуфтами, а пальці у напівмуфтах та фланцях валу встановлені на однакових діаметрах. 2 UA 114484 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F16D 3/70

Мітки: канатами, проміжним, хордальними, муфта, валом
