Реверсивна пружна муфта з торцевою установкою канатів
Номер патенту: 70587
Опубліковано: 25.06.2012
Автори: Настасенко Валентин Олексійович, Проценко Владислав Олександрович
Формула / Реферат
Реверсивна пружна муфта з торцевою установкою канатів, яка складається з ведучої і веденої напівмуфт, що сполучені за рахунок пружного елемента, яким є канат, яка відрізняється тим, що канат закріплений в пальцях, які встановлені на торцях ведучої та веденої напівмуфт, пропущені в осьові отвори втулок та отвори фланців ведучої та веденої напівмуфт і затягнуті гайками, що встановлені на різьбові кінці пальців, а канат пропущений в поперечні отвори втулок і пальців, діаметри розташування яких у ведучій та веденій напівмуфтах не рівні між собою.
Текст

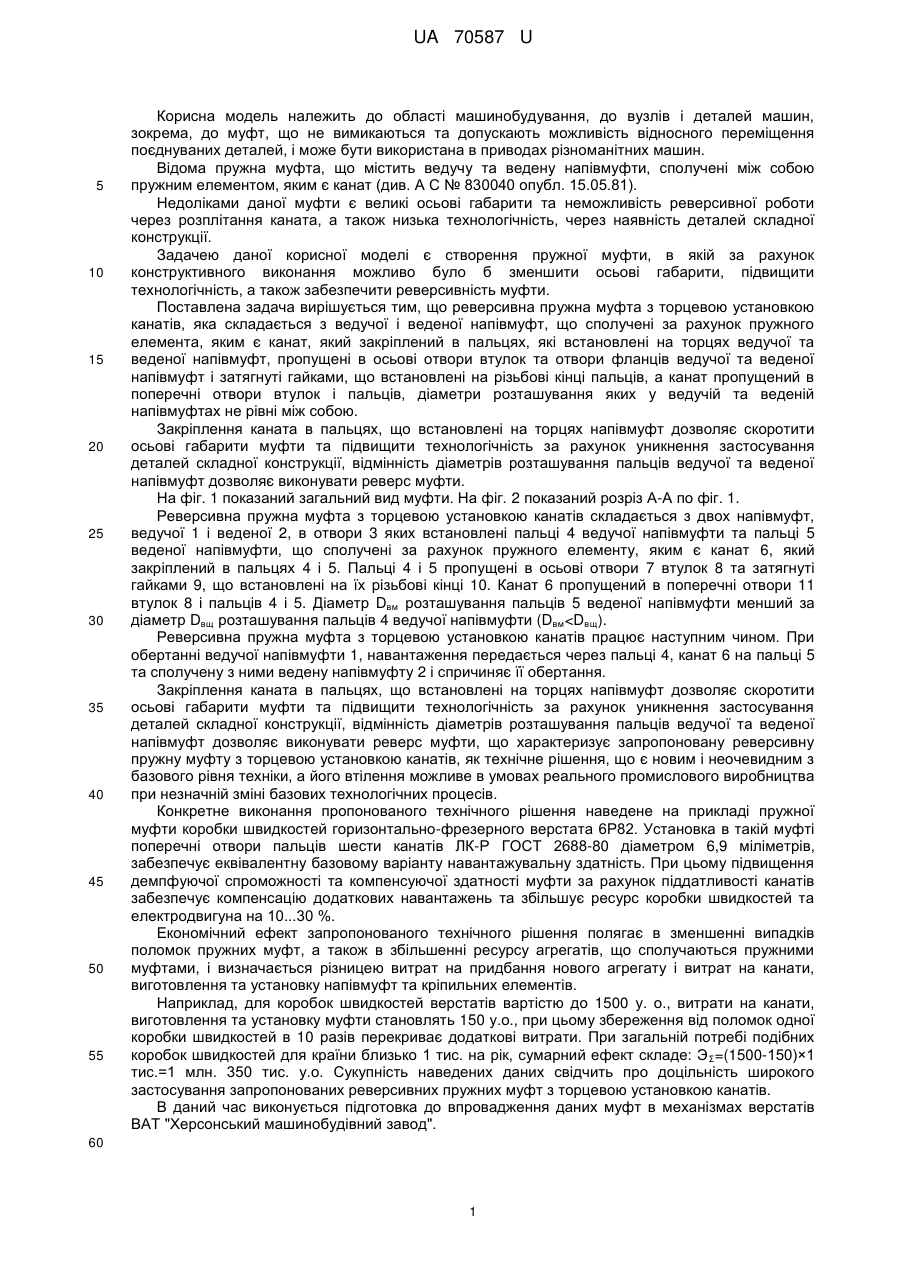

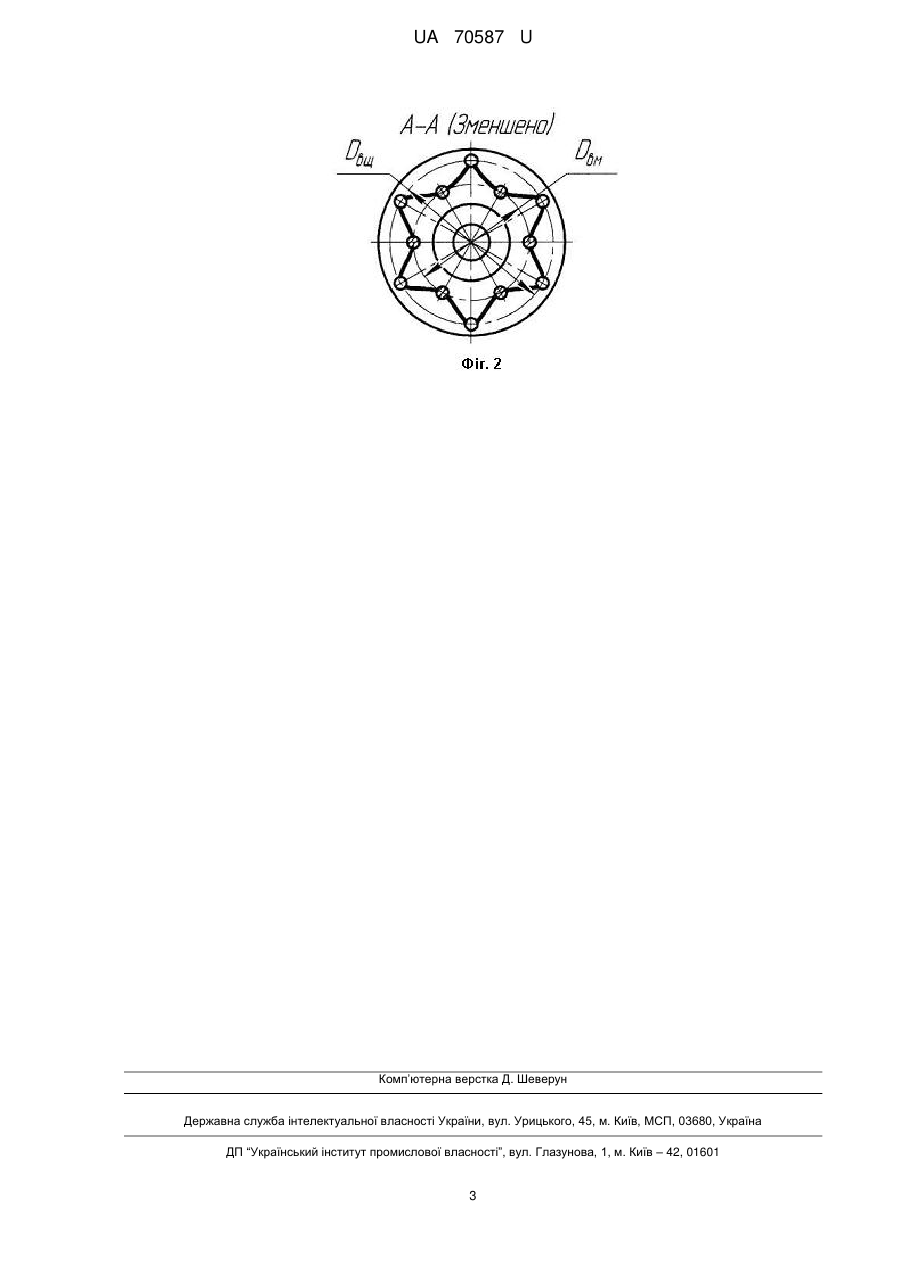

Реферат: UA 70587 U UA 70587 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, до вузлів і деталей машин, зокрема, до муфт, що не вимикаються та допускають можливість відносного переміщення поєднуваних деталей, і може бути використана в приводах різноманітних машин. Відома пружна муфта, що містить ведучу та ведену напівмуфти, сполучені між собою пружним елементом, яким є канат (див. А С № 830040 опубл. 15.05.81). Недоліками даної муфти є великі осьові габарити та неможливість реверсивної роботи через розплітання каната, а також низька технологічність, через наявність деталей складної конструкції. Задачею даної корисної моделі є створення пружної муфти, в якій за рахунок конструктивного виконання можливо було б зменшити осьові габарити, підвищити технологічність, а також забезпечити реверсивність муфти. Поставлена задача вирішується тим, що реверсивна пружна муфта з торцевою установкою канатів, яка складається з ведучої і веденої напівмуфт, що сполучені за рахунок пружного елемента, яким є канат, який закріплений в пальцях, які встановлені на торцях ведучої та веденої напівмуфт, пропущені в осьові отвори втулок та отвори фланців ведучої та веденої напівмуфт і затягнуті гайками, що встановлені на різьбові кінці пальців, а канат пропущений в поперечні отвори втулок і пальців, діаметри розташування яких у ведучій та веденій напівмуфтах не рівні між собою. Закріплення каната в пальцях, що встановлені на торцях напівмуфт дозволяє скоротити осьові габарити муфти та підвищити технологічність за рахунок уникнення застосування деталей складної конструкції, відмінність діаметрів розташування пальців ведучої та веденої напівмуфт дозволяє виконувати реверс муфти. На фіг. 1 показаний загальний вид муфти. На фіг. 2 показаний розріз А-А по фіг. 1. Реверсивна пружна муфта з торцевою установкою канатів складається з двох напівмуфт, ведучої 1 і веденої 2, в отвори 3 яких встановлені пальці 4 ведучої напівмуфти та пальці 5 веденої напівмуфти, що сполучені за рахунок пружного елементу, яким є канат 6, який закріплений в пальцях 4 і 5. Пальці 4 і 5 пропущені в осьові отвори 7 втулок 8 та затягнуті гайками 9, що встановлені на їх різьбові кінці 10. Канат 6 пропущений в поперечні отвори 11 втулок 8 і пальців 4 і 5. Діаметр Dвм розташування пальців 5 веденої напівмуфти менший за діаметр Dвщ розташування пальців 4 ведучої напівмуфти (Dвм
