Пристрій для фрезерування

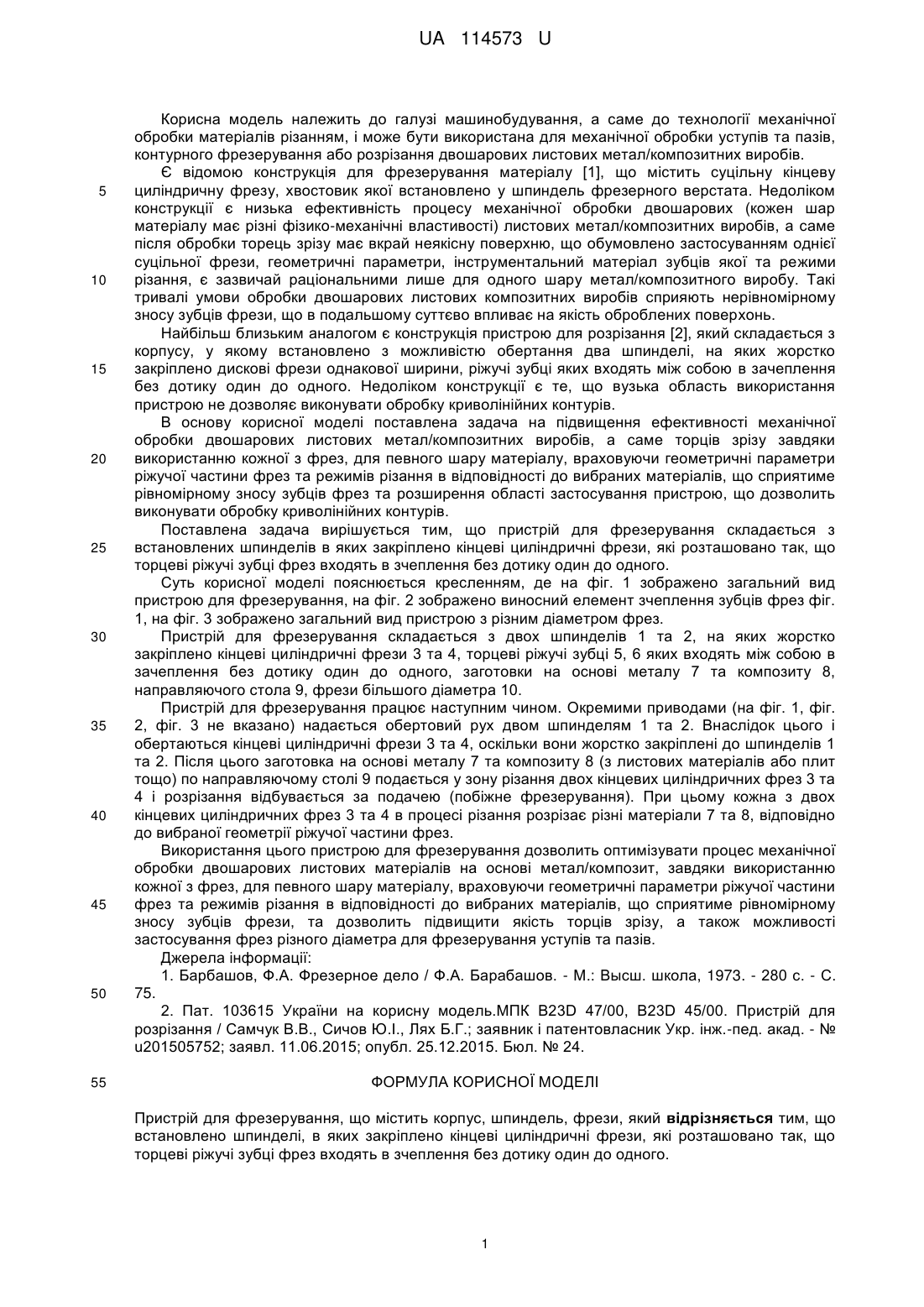

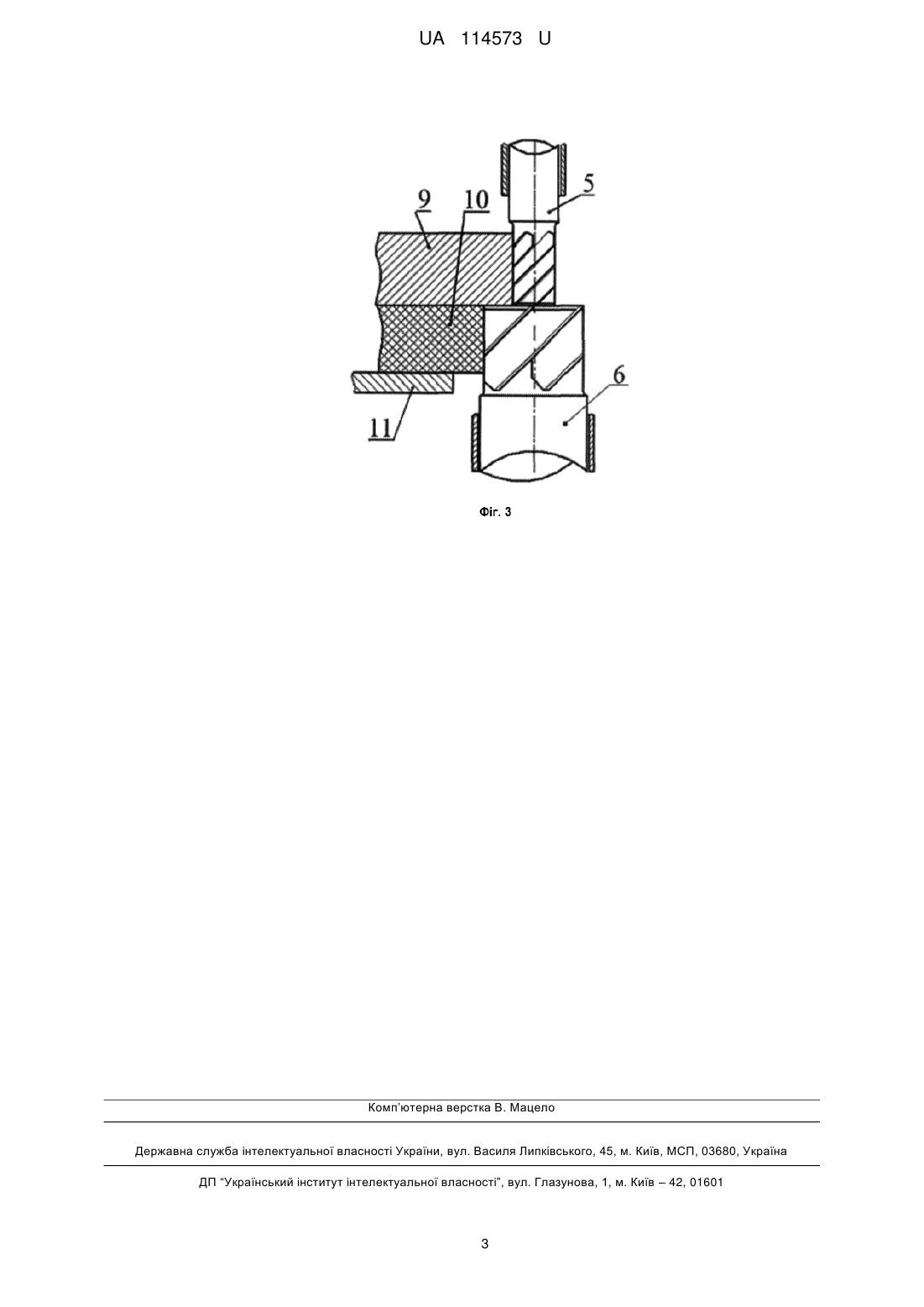

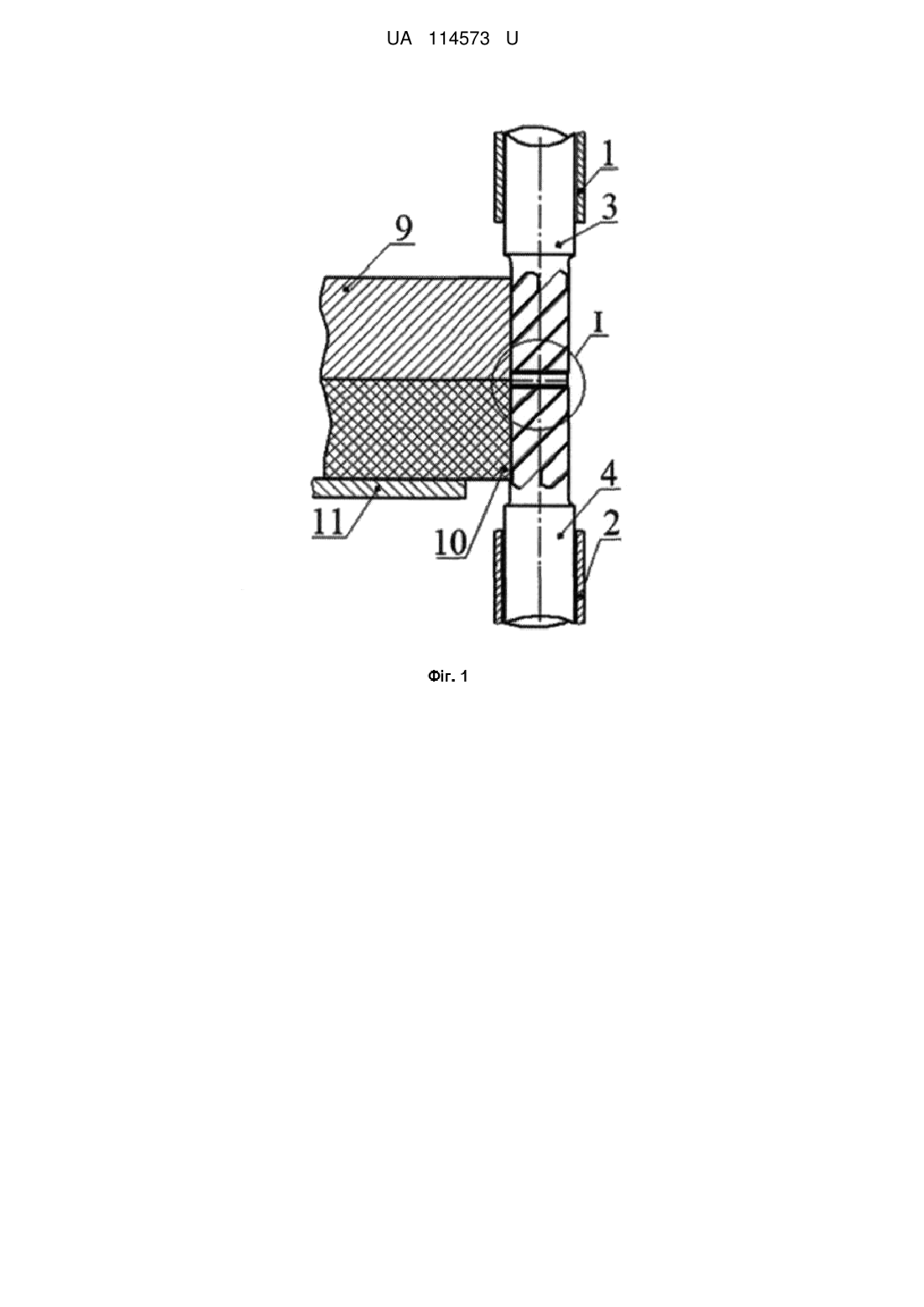

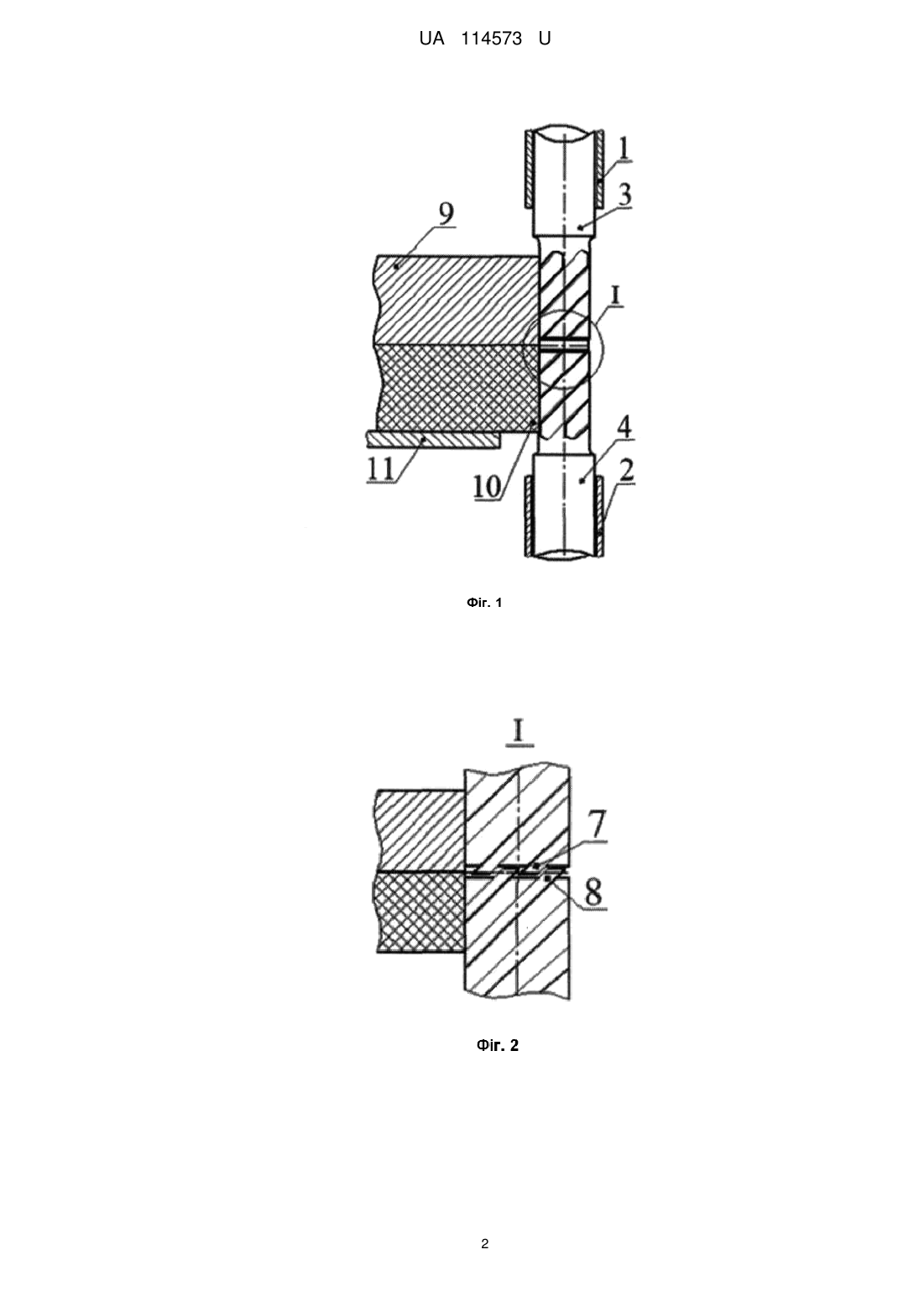

Реферат: Пристрій для фрезерування містить корпус, шпиндель, фрези. Встановлено шпинделі, в яких закріплено кінцеві циліндричні фрези, які розташовано так, що торцеві ріжучі зубці фрез входять в зчеплення без дотику один до одного. UA 114573 U (54) ПРИСТРІЙ ДЛЯ ФРЕЗЕРУВАННЯ UA 114573 U UA 114573 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до технології механічної обробки матеріалів різанням, і може бути використана для механічної обробки уступів та пазів, контурного фрезерування або розрізання двошарових листових метал/композитних виробів. Є відомою конструкція для фрезерування матеріалу [1], що містить суцільну кінцеву циліндричну фрезу, хвостовик якої встановлено у шпиндель фрезерного верстата. Недоліком конструкції є низька ефективність процесу механічної обробки двошарових (кожен шар матеріалу має різні фізико-механічні властивості) листових метал/композитних виробів, а саме після обробки торець зрізу має вкрай неякісну поверхню, що обумовлено застосуванням однієї суцільної фрези, геометричні параметри, інструментальний матеріал зубців якої та режими різання, є зазвичай раціональними лише для одного шару метал/композитного виробу. Такі тривалі умови обробки двошарових листових композитних виробів сприяють нерівномірному зносу зубців фрези, що в подальшому суттєво впливає на якість оброблених поверхонь. Найбільш близьким аналогом є конструкція пристрою для розрізання [2], який складається з корпусу, у якому встановлено з можливістю обертання два шпинделі, на яких жорстко закріплено дискові фрези однакової ширини, ріжучі зубці яких входять між собою в зачеплення без дотику один до одного. Недоліком конструкції є те, що вузька область використання пристрою не дозволяє виконувати обробку криволінійних контурів. В основу корисної моделі поставлена задача на підвищення ефективності механічної обробки двошарових листових метал/композитних виробів, а саме торців зрізу завдяки використанню кожної з фрез, для певного шару матеріалу, враховуючи геометричні параметри ріжучої частини фрез та режимів різання в відповідності до вибраних матеріалів, що сприятиме рівномірному зносу зубців фрез та розширення області застосування пристрою, що дозволить виконувати обробку криволінійних контурів. Поставлена задача вирішується тим, що пристрій для фрезерування складається з встановлених шпинделів в яких закріплено кінцеві циліндричні фрези, які розташовано так, що торцеві ріжучі зубці фрез входять в зчеплення без дотику один до одного. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено загальний вид пристрою для фрезерування, на фіг. 2 зображено виносний елемент зчеплення зубців фрез фіг. 1, на фіг. 3 зображено загальний вид пристрою з різним діаметром фрез. Пристрій для фрезерування складається з двох шпинделів 1 та 2, на яких жорстко закріплено кінцеві циліндричні фрези 3 та 4, торцеві ріжучі зубці 5, 6 яких входять між собою в зачеплення без дотику один до одного, заготовки на основі металу 7 та композиту 8, направляючого стола 9, фрези більшого діаметра 10. Пристрій для фрезерування працює наступним чином. Окремими приводами (на фіг. 1, фіг. 2, фіг. 3 не вказано) надається обертовий рух двом шпинделям 1 та 2. Внаслідок цього і обертаються кінцеві циліндричні фрези 3 та 4, оскільки вони жорстко закріплені до шпинделів 1 та 2. Після цього заготовка на основі металу 7 та композиту 8 (з листових матеріалів або плит тощо) по направляючому столі 9 подається у зону різання двох кінцевих циліндричних фрез 3 та 4 і розрізання відбувається за подачею (побіжне фрезерування). При цьому кожна з двох кінцевих циліндричних фрез 3 та 4 в процесі різання розрізає різні матеріали 7 та 8, відповідно до вибраної геометрії ріжучої частини фрез. Використання цього пристрою для фрезерування дозволить оптимізувати процес механічної обробки двошарових листових матеріалів на основі метал/композит, завдяки використанню кожної з фрез, для певного шару матеріалу, враховуючи геометричні параметри ріжучої частини фрез та режимів різання в відповідності до вибраних матеріалів, що сприятиме рівномірному зносу зубців фрези, та дозволить підвищити якість торців зрізу, а також можливості застосування фрез різного діаметра для фрезерування уступів та пазів. Джерела інформації: 1. Барбашов, Ф.А. Фрезерное дело / Ф.А. Барабашов. - М.: Высш. школа, 1973. - 280 с. - С. 75. 2. Пат. 103615 України на корисну модель.МПК B23D 47/00, В23D 45/00. Пристрій для розрізання / Самчук В.В., Сичов Ю.І., Лях Б.Г.; заявник і патентовласник Укр. інж.-пед. акад. - № u201505752; заявл. 11.06.2015; опубл. 25.12.2015. Бюл. № 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для фрезерування, що містить корпус, шпиндель, фрези, який відрізняється тим, що встановлено шпинделі, в яких закріплено кінцеві циліндричні фрези, які розташовано так, що торцеві ріжучі зубці фрез входять в зчеплення без дотику один до одного. 1 UA 114573 U 2 UA 114573 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
