Пристрій для фрезерування відкритих пазів

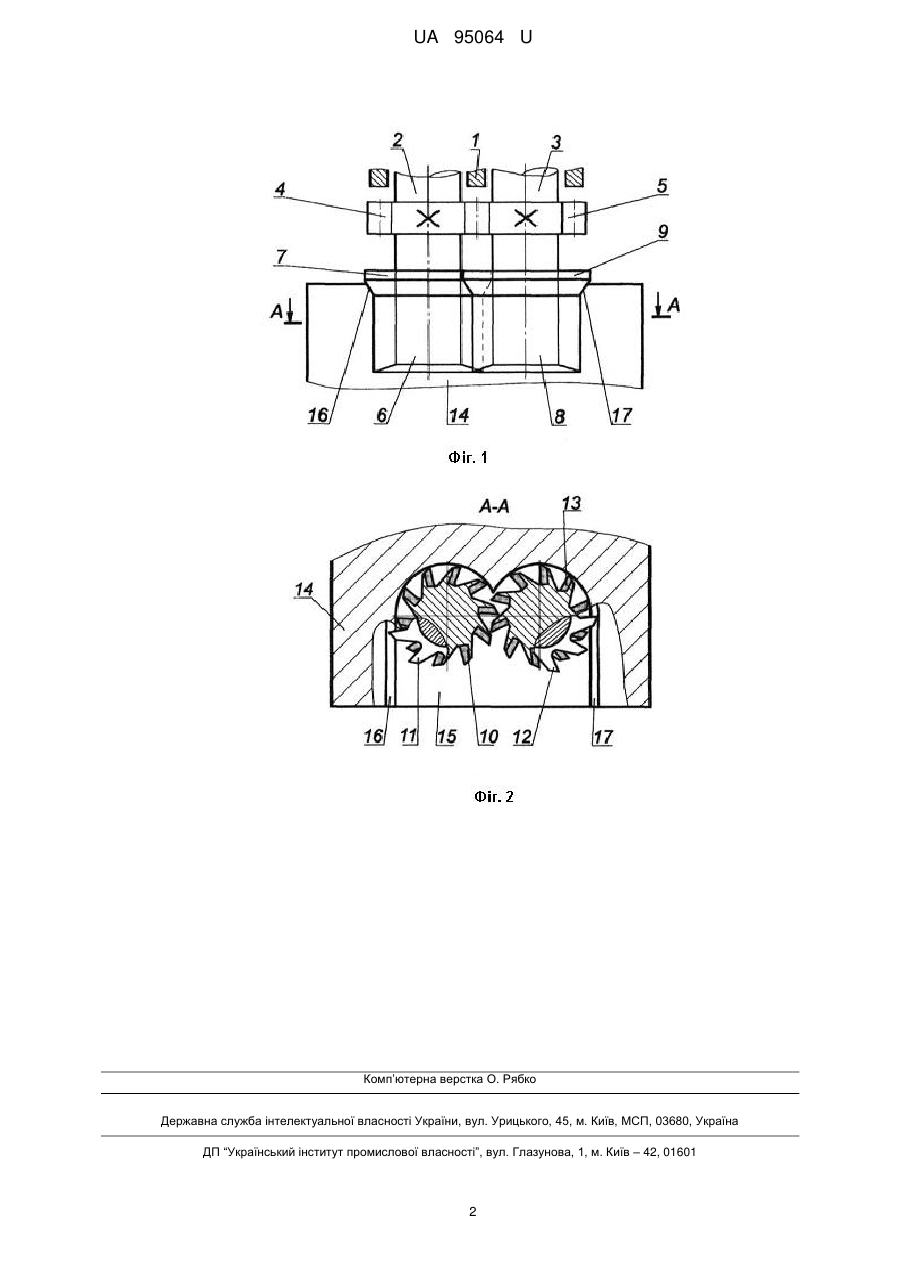

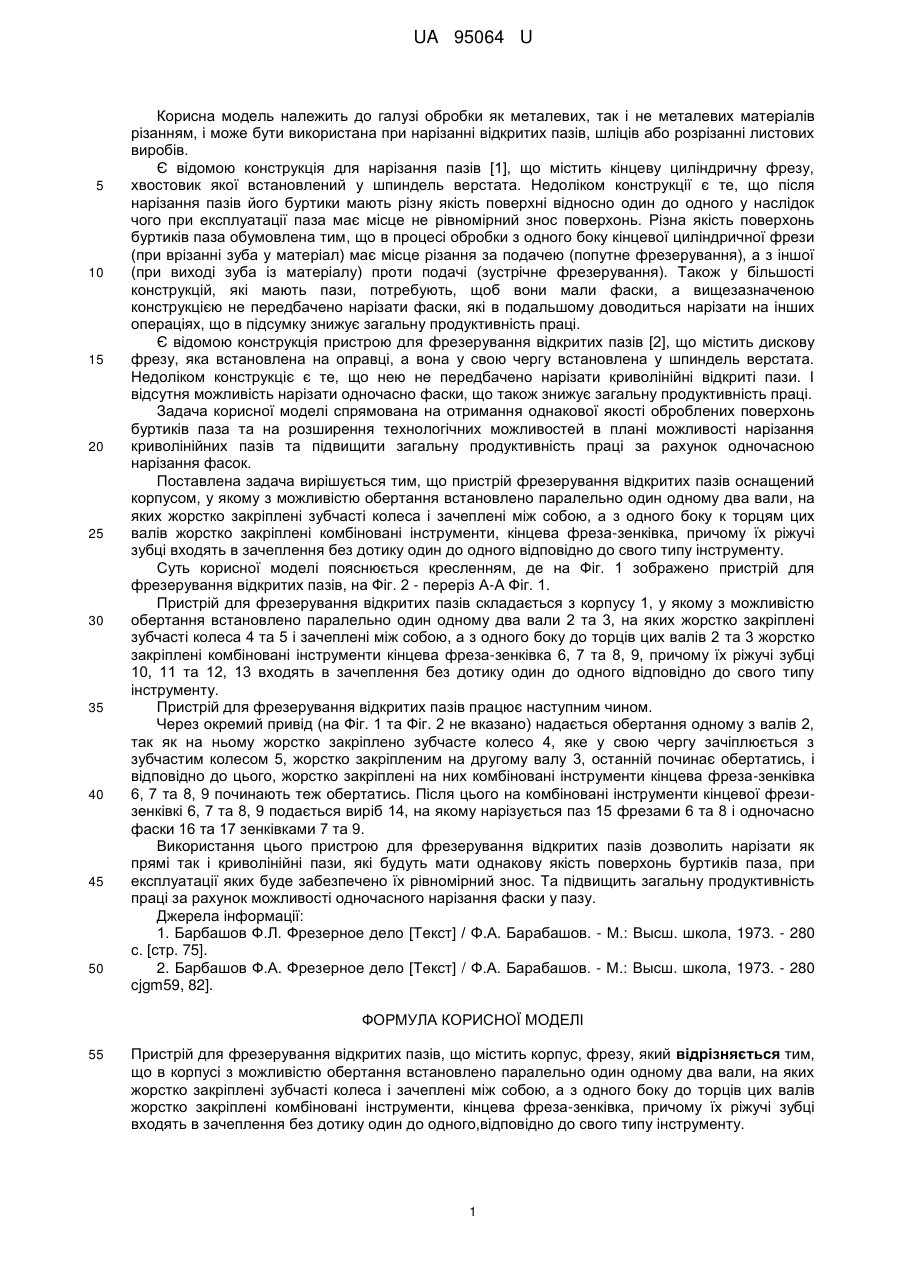

Реферат: Пристрій для фрезерування відкритих пазів містить корпус, фрезу. В корпусі з можливістю обертання встановлено паралельно один одному два вали, на яких жорстко закріплені зубчасті колеса і зачеплені між собою, а з одного боку до торців цих валів жорстко закріплені комбіновані інструменти, кінцева фреза-зенківка, причому їх ріжучі зубці входять в зачеплення без дотику один до одного, відповідно до свого типу інструменту. UA 95064 U (54) ПРИСТРІЙ ДЛЯ ФРЕЗЕРУВАННЯ ВІДКРИТИХ ПАЗІВ UA 95064 U UA 95064 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі обробки як металевих, так і не металевих матеріалів різанням, і може бути використана при нарізанні відкритих пазів, шліців або розрізанні листових виробів. Є відомою конструкція для нарізання пазів [1], що містить кінцеву циліндричну фрезу, хвостовик якої встановлений у шпиндель верстата. Недоліком конструкції є те, що після нарізання пазів його буртики мають різну якість поверхні відносно один до одного у наслідок чого при експлуатації паза має місце не рівномірний знос поверхонь. Різна якість поверхонь буртиків паза обумовлена тим, що в процесі обробки з одного боку кінцевої циліндричної фрези (при врізанні зуба у матеріал) має місце різання за подачею (попутне фрезерування), а з іншої (при виході зуба із матеріалу) проти подачі (зустрічне фрезерування). Також у більшості конструкцій, які мають пази, потребують, щоб вони мали фаски, а вищезазначеною конструкцією не передбачено нарізати фаски, які в подальшому доводиться нарізати на інших операціях, що в підсумку знижує загальну продуктивність праці. Є відомою конструкція пристрою для фрезерування відкритих пазів [2], що містить дискову фрезу, яка встановлена на оправці, а вона у свою чергу встановлена у шпиндель верстата. Недоліком конструкціє є те, що нею не передбачено нарізати криволінійні відкриті пази. І відсутня можливість нарізати одночасно фаски, що також знижує загальну продуктивність праці. Задача корисної моделі спрямована на отримання однакової якості оброблених поверхонь буртиків паза та на розширення технологічних можливостей в плані можливості нарізання криволінійних пазів та підвищити загальну продуктивність праці за рахунок одночасною нарізання фасок. Поставлена задача вирішується тим, що пристрій фрезерування відкритих пазів оснащений корпусом, у якому з можливістю обертання встановлено паралельно один одному два вали, на яких жорстко закріплені зубчасті колеса і зачеплені між собою, а з одного боку к торцям цих валів жорстко закріплені комбіновані інструменти, кінцева фреза-зенківка, причому їх ріжучі зубці входять в зачеплення без дотику один до одного відповідно до свого типу інструменту. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображено пристрій для фрезерування відкритих пазів, на Фіг. 2 - переріз А-А Фіг. 1. Пристрій для фрезерування відкритих пазів складається з корпусу 1, у якому з можливістю обертання встановлено паралельно один одному два вали 2 та 3, на яких жорстко закріплені зубчасті колеса 4 та 5 і зачеплені між собою, а з одного боку до торців цих валів 2 та 3 жорстко закріплені комбіновані інструменти кінцева фреза-зенківка 6, 7 та 8, 9, причому їх ріжучі зубці 10, 11 та 12, 13 входять в зачеплення без дотику один до одного відповідно до свого типу інструменту. Пристрій для фрезерування відкритих пазів працює наступним чином. Через окремий привід (на Фіг. 1 та Фіг. 2 не вказано) надається обертання одному з валів 2, так як на ньому жорстко закріплено зубчасте колесо 4, яке у свою чергу зачіплюється з зубчастим колесом 5, жорстко закріпленим на другому валу 3, останній починає обертатись, і відповідно до цього, жорстко закріплені на них комбіновані інструменти кінцева фреза-зенківка 6, 7 та 8, 9 починають теж обертатись. Після цього на комбіновані інструменти кінцевої фрезизенківкі 6, 7 та 8, 9 подається виріб 14, на якому нарізується паз 15 фрезами 6 та 8 і одночасно фаски 16 та 17 зенківками 7 та 9. Використання цього пристрою для фрезерування відкритих пазів дозволить нарізати як прямі так і криволінійні пази, які будуть мати однакову якість поверхонь буртиків паза, при експлуатації яких буде забезпечено їх рівномірний знос. Та підвищить загальну продуктивність праці за рахунок можливості одночасного нарізання фаски у пазу. Джерела інформації: 1. Барбашов Ф.Л. Фрезерное дело [Текст] / Φ.А. Барабашов. - Μ.: Высш. школа, 1973. - 280 с. [стр. 75]. 2. Барбашов Ф.А. Фрезерное дело [Текст] / Ф.А. Барабашов. - М.: Высш. школа, 1973. - 280 cjgm59, 82]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для фрезерування відкритих пазів, що містить корпус, фрезу, який відрізняється тим, що в корпусі з можливістю обертання встановлено паралельно один одному два вали, на яких жорстко закріплені зубчасті колеса і зачеплені між собою, а з одного боку до торців цих валів жорстко закріплені комбіновані інструменти, кінцева фреза-зенківка, причому їх ріжучі зубці входять в зачеплення без дотику один до одного,відповідно до свого типу інструменту. 1 UA 95064 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
