Пристрій для фрезерування уступів та пазів

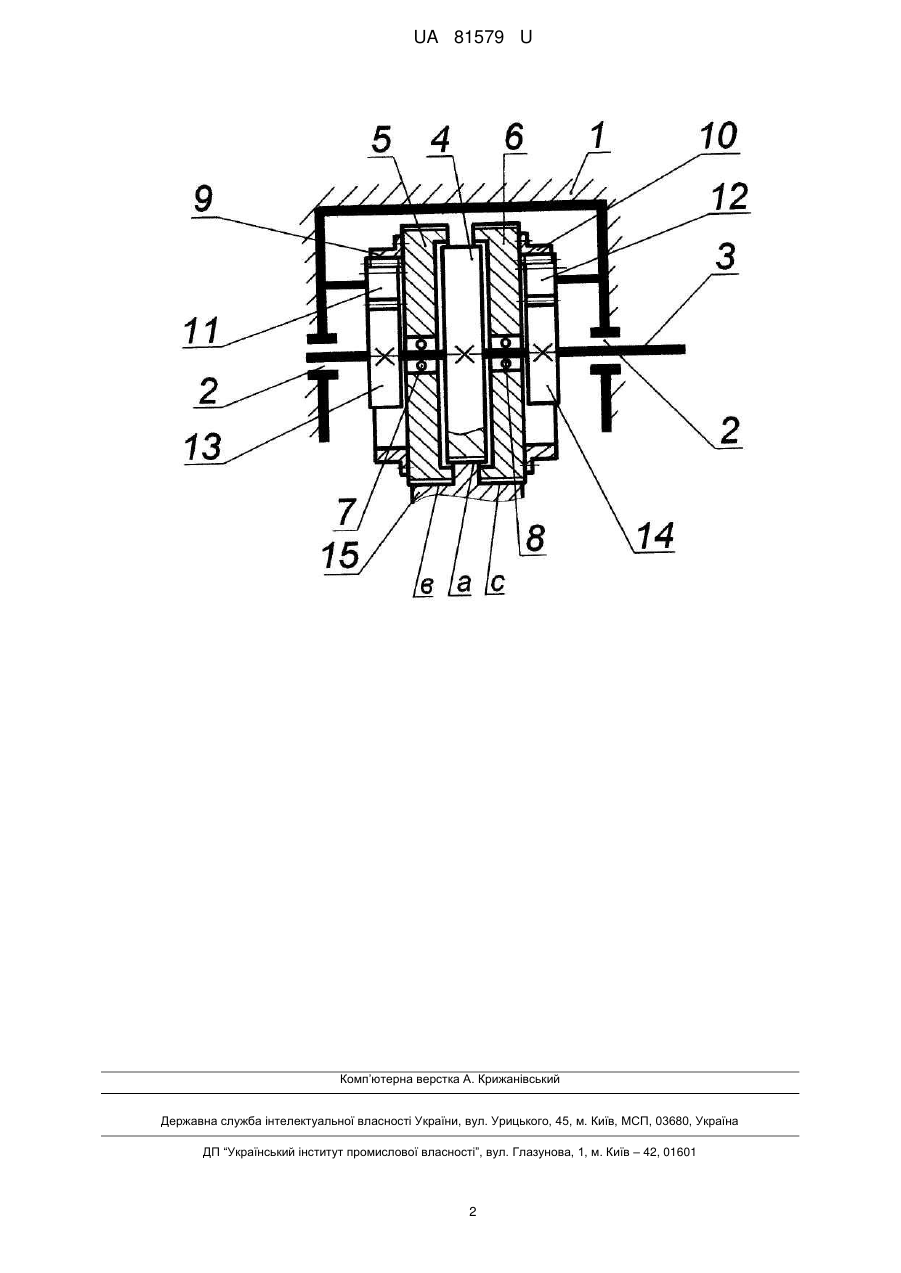

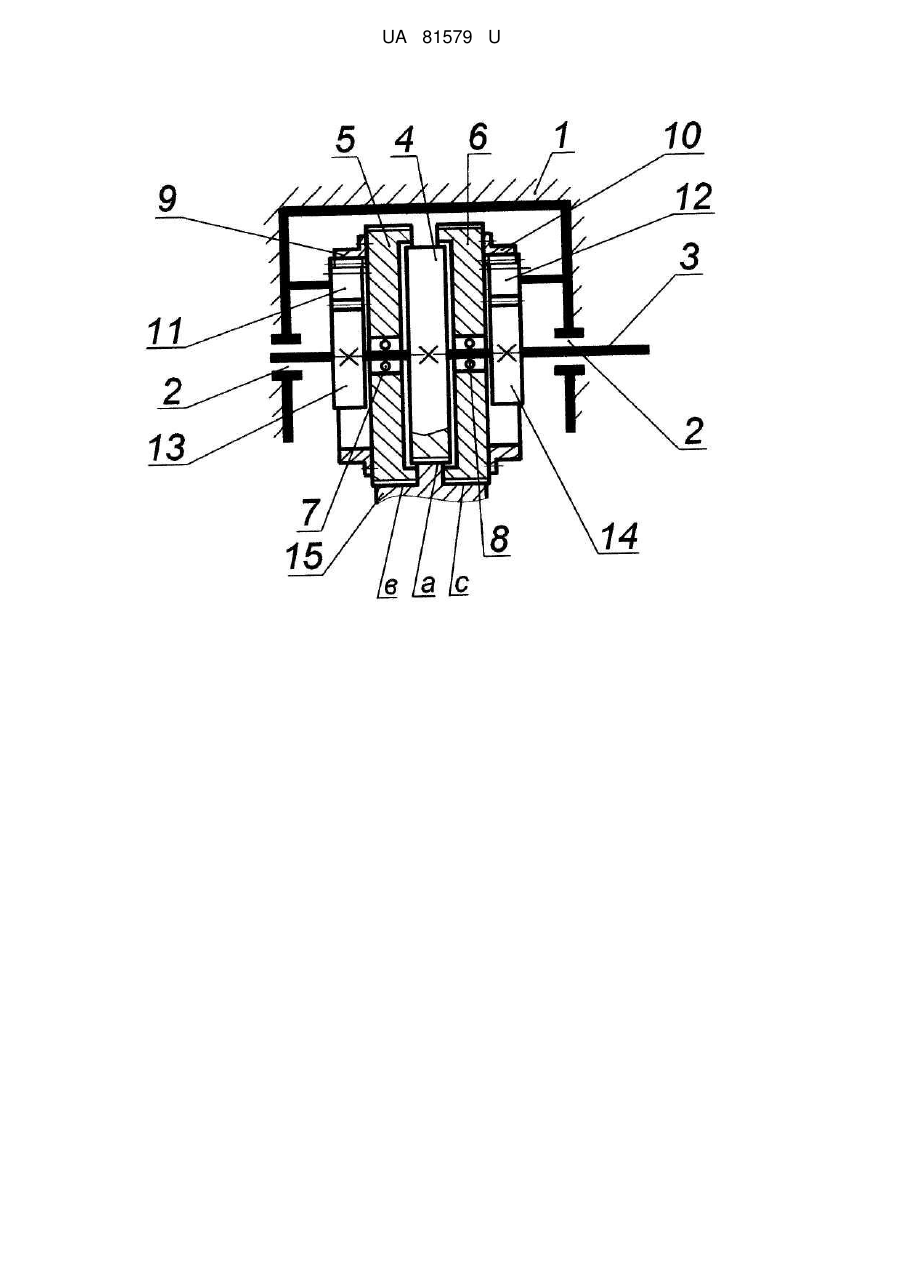

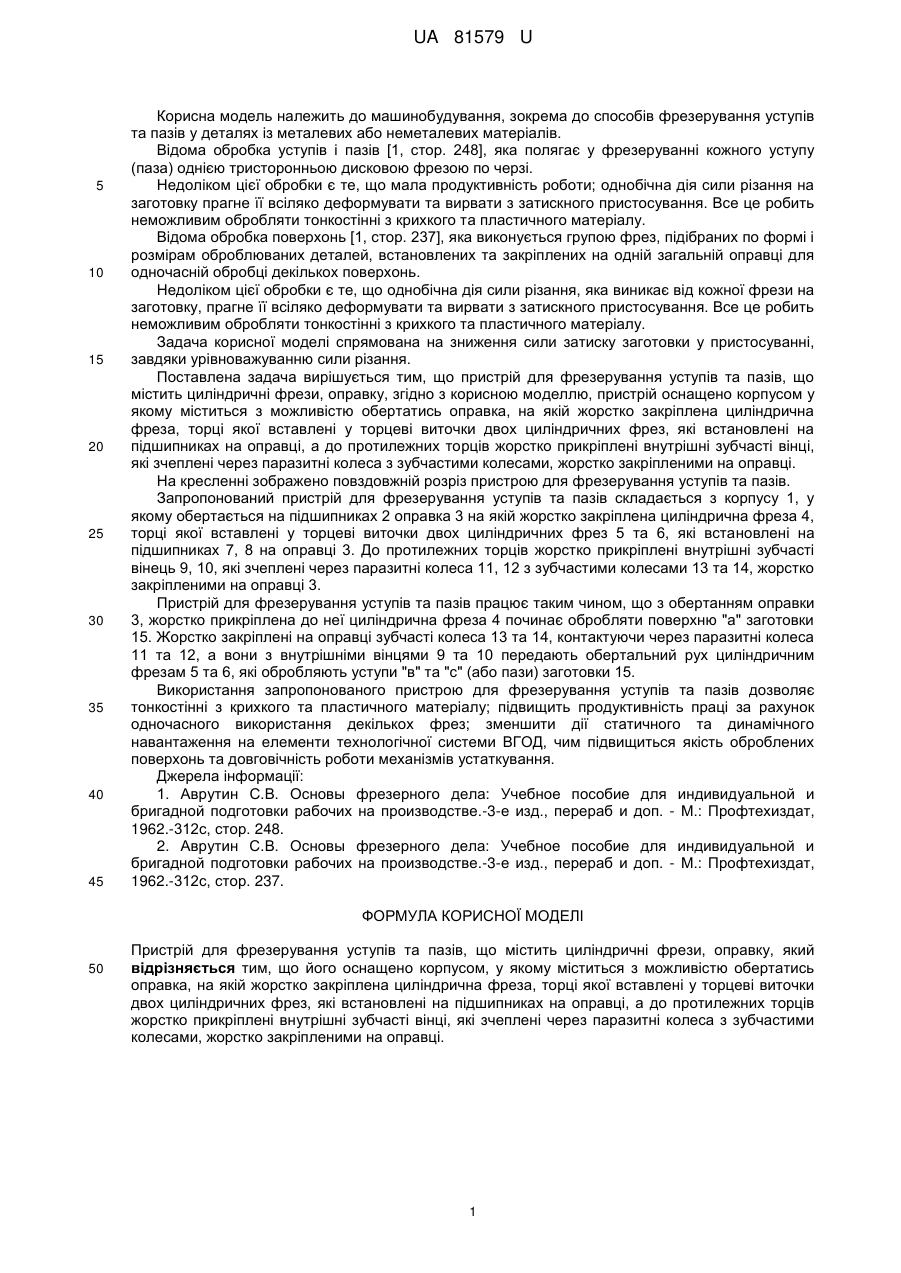

Реферат: Пристрій для фрезерування уступів та пазів містить циліндричні фрези, оправку, корпус, у якому міститься з можливістю обертатись оправка, на якій жорстко закріплена циліндрична фреза, торці якої вставлені у торцеві виточки двох циліндричних фрез, які встановлені на підшипниках на оправці. До протилежних торців жорстко прикріплені внутрішні зубчасті вінці, які зчеплені з зубчастими колесами, закріпленими на оправці. UA 81579 U (54) ПРИСТРІЙ ДЛЯ ФРЕЗЕРУВАННЯ УСТУПІВ ТА ПАЗІВ UA 81579 U UA 81579 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, зокрема до способів фрезерування уступів та пазів у деталях із металевих або неметалевих матеріалів. Відома обробка уступів і пазів [1, стор. 248], яка полягає у фрезеруванні кожного уступу (паза) однією тристоронньою дисковою фрезою по черзі. Недоліком цієї обробки є те, що мала продуктивність роботи; однобічна дія сили різання на заготовку прагне її всіляко деформувати та вирвати з затискного пристосування. Все це робить неможливим обробляти тонкостінні з крихкого та пластичного матеріалу. Відома обробка поверхонь [1, стор. 237], яка виконується групою фрез, підібраних по формі і розмірам оброблюваних деталей, встановлених та закріплених на одній загальній оправці для одночасній обробці декількох поверхонь. Недоліком цієї обробки є те, що однобічна дія сили різання, яка виникає від кожної фрези на заготовку, прагне її всіляко деформувати та вирвати з затискного пристосування. Все це робить неможливим обробляти тонкостінні з крихкого та пластичного матеріалу. Задача корисної моделі спрямована на зниження сили затиску заготовки у пристосуванні, завдяки урівноважуванню сили різання. Поставлена задача вирішується тим, що пристрій для фрезерування уступів та пазів, що містить циліндричні фрези, оправку, згідно з корисною моделлю, пристрій оснащено корпусом у якому міститься з можливістю обертатись оправка, на якій жорстко закріплена циліндрична фреза, торці якої вставлені у торцеві виточки двох циліндричних фрез, які встановлені на підшипниках на оправці, а до протилежних торців жорстко прикріплені внутрішні зубчасті вінці, які зчеплені через паразитні колеса з зубчастими колесами, жорстко закріпленими на оправці. На кресленні зображено повздовжній розріз пристрою для фрезерування уступів та пазів. Запропонований пристрій для фрезерування уступів та пазів складається з корпусу 1, у якому обертається на підшипниках 2 оправка 3 на якій жорстко закріплена циліндрична фреза 4, торці якої вставлені у торцеві виточки двох циліндричних фрез 5 та 6, які встановлені на підшипниках 7, 8 на оправці 3. До протилежних торців жорстко прикріплені внутрішні зубчасті вінець 9, 10, які зчеплені через паразитні колеса 11, 12 з зубчастими колесами 13 та 14, жорстко закріпленими на оправці 3. Пристрій для фрезерування уступів та пазів працює таким чином, що з обертанням оправки 3, жорстко прикріплена до неї циліндрична фреза 4 починає обробляти поверхню "а" заготовки 15. Жорстко закріплені на оправці зубчасті колеса 13 та 14, контактуючи через паразитні колеса 11 та 12, а вони з внутрішніми вінцями 9 та 10 передають обертальний рух циліндричним фрезам 5 та 6, які обробляють уступи "в" та "с" (або пази) заготовки 15. Використання запропонованого пристрою для фрезерування уступів та пазів дозволяє тонкостінні з крихкого та пластичного матеріалу; підвищить продуктивність праці за рахунок одночасного використання декількох фрез; зменшити дії статичного та динамічного навантаження на елементи технологічної системи ВГОД, чим підвищиться якість оброблених поверхонь та довговічність роботи механізмів устаткування. Джерела інформації: 1. Аврутин С.В. Основы фрезерного дела: Учебное пособие для индивидуальной и бригадной подготовки рабочих на производстве.-3-е изд., перераб и доп. - М.: Профтехиздат, 1962.-312с, стор. 248. 2. Аврутин С.В. Основы фрезерного дела: Учебное пособие для индивидуальной и бригадной подготовки рабочих на производстве.-3-е изд., перераб и доп. - М.: Профтехиздат, 1962.-312с, стор. 237. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для фрезерування уступів та пазів, що містить циліндричні фрези, оправку, який відрізняється тим, що його оснащено корпусом, у якому міститься з можливістю обертатись оправка, на якій жорстко закріплена циліндрична фреза, торці якої вставлені у торцеві виточки двох циліндричних фрез, які встановлені на підшипниках на оправці, а до протилежних торців жорстко прикріплені внутрішні зубчасті вінці, які зчеплені через паразитні колеса з зубчастими колесами,жорстко закріпленими на оправці. 1 UA 81579 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
