Голчаста борона

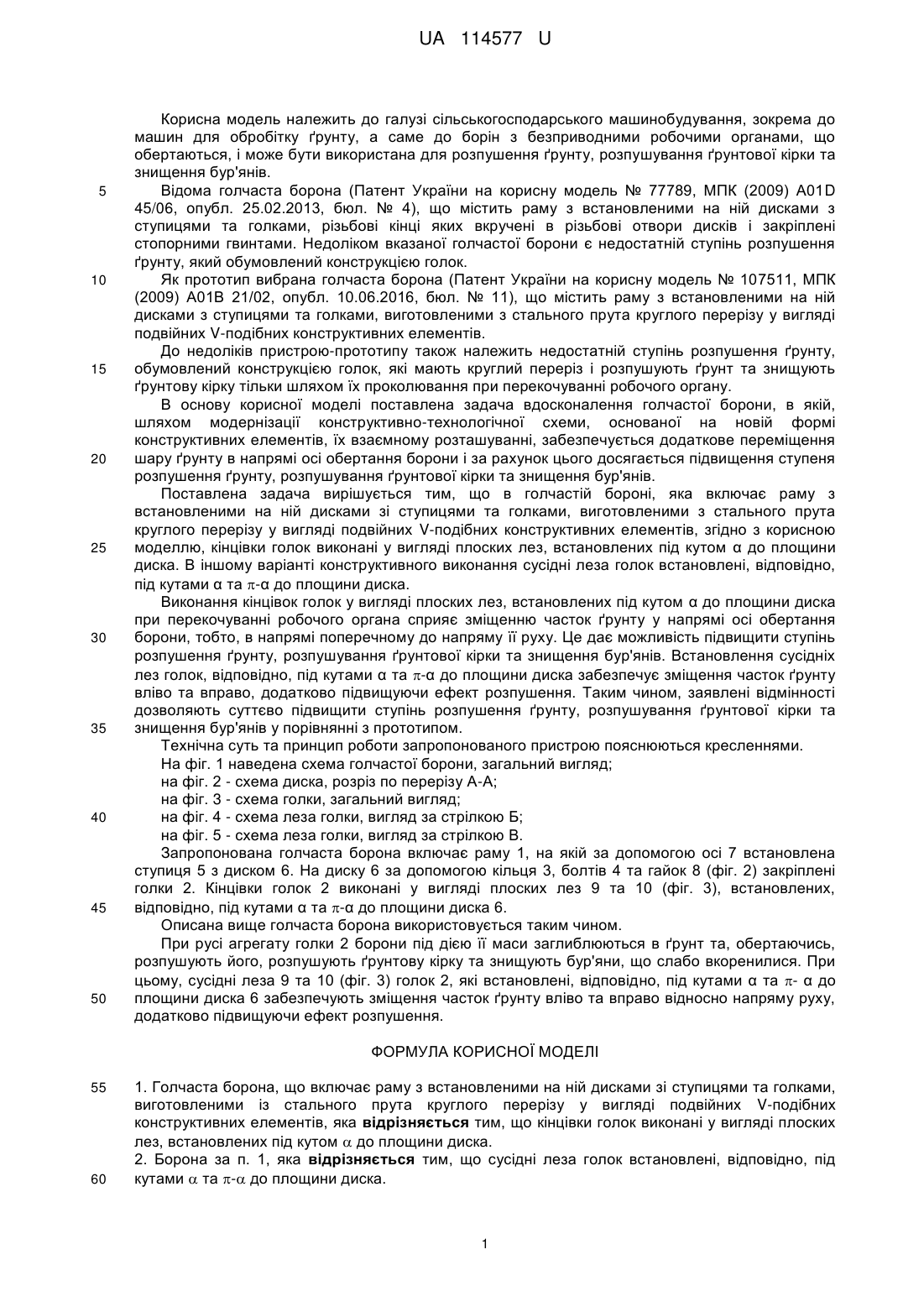

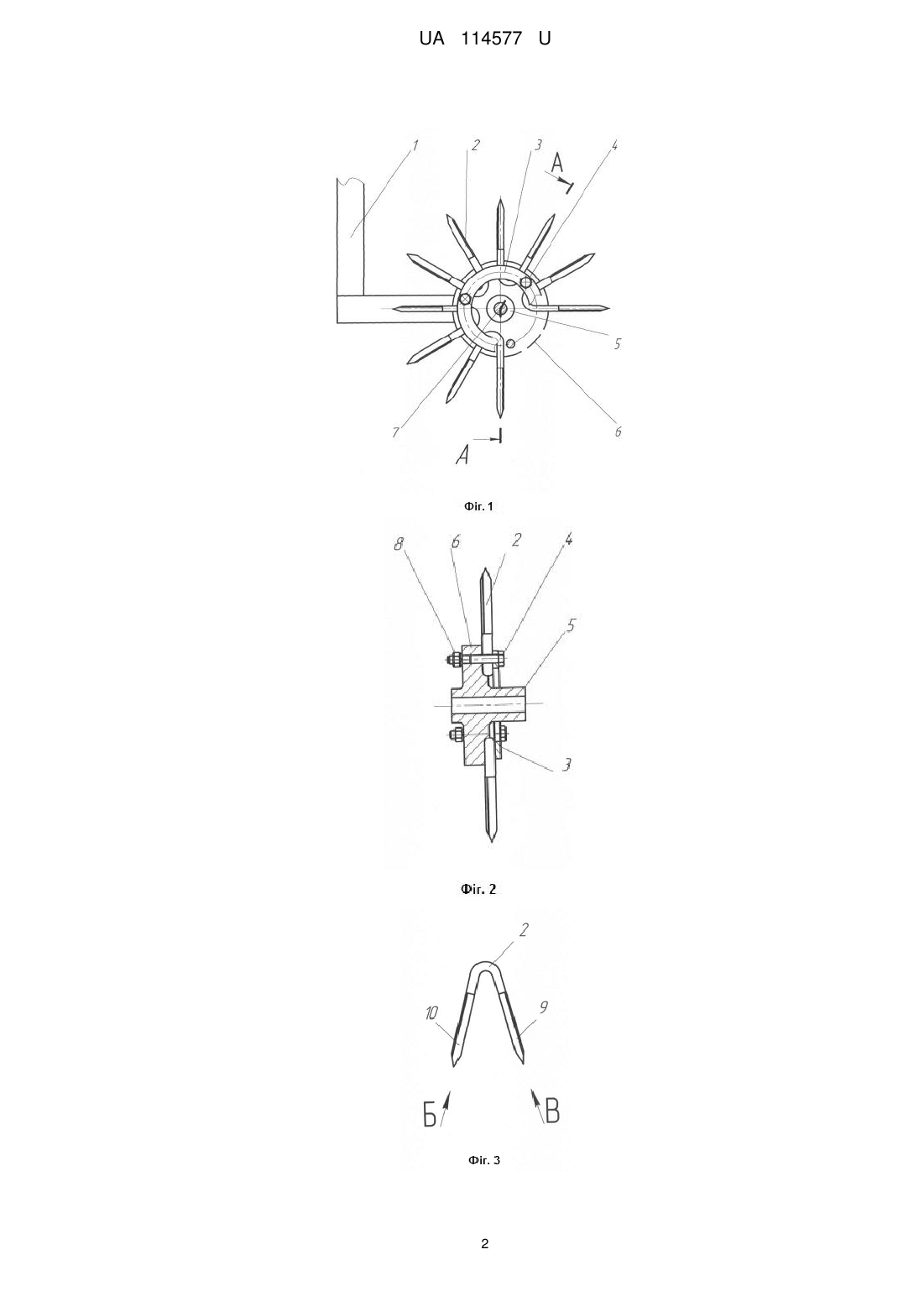

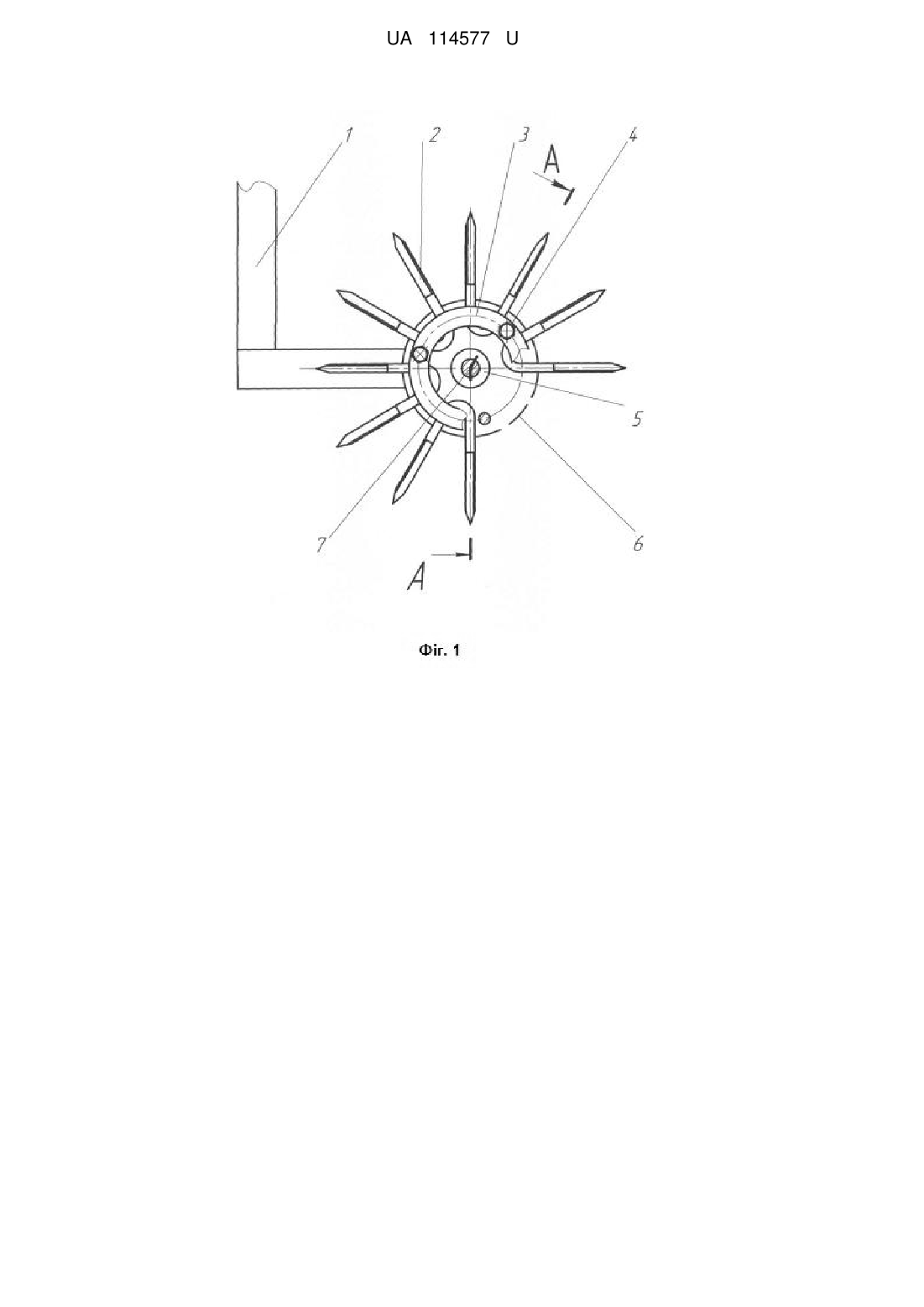

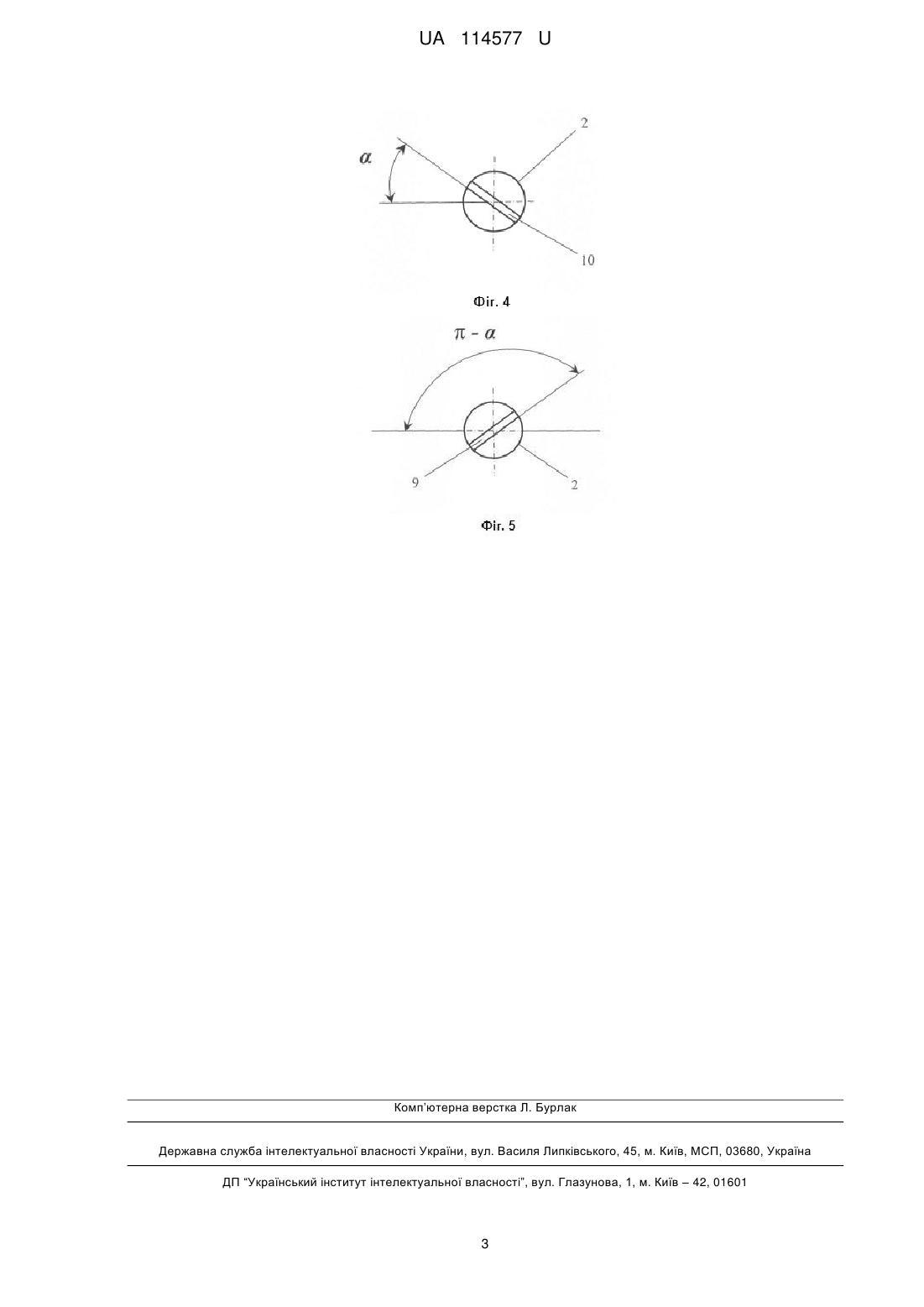

Реферат: UA 114577 U UA 114577 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин для обробітку ґрунту, а саме до борін з безприводними робочими органами, що обертаються, і може бути використана для розпушення ґрунту, розпушування ґрунтової кірки та знищення бур'янів. Відома голчаста борона (Патент України на корисну модель № 77789, МПК (2009) А01D 45/06, опубл. 25.02.2013, бюл. № 4), що містить раму з встановленими на ній дисками з ступицями та голками, різьбові кінці яких вкручені в різьбові отвори дисків і закріплені стопорними гвинтами. Недоліком вказаної голчастої борони є недостатній ступінь розпушення ґрунту, який обумовлений конструкцією голок. Як прототип вибрана голчаста борона (Патент України на корисну модель № 107511, МПК (2009) А01В 21/02, опубл. 10.06.2016, бюл. № 11), що містить раму з встановленими на ній дисками з ступицями та голками, виготовленими з стального прута круглого перерізу у вигляді подвійних V-подібних конструктивних елементів. До недоліків пристрою-прототипу також належить недостатній ступінь розпушення ґрунту, обумовлений конструкцією голок, які мають круглий переріз і розпушують ґрунт та знищують ґрунтову кірку тільки шляхом їх проколювання при перекочуванні робочого органу. В основу корисної моделі поставлена задача вдосконалення голчастої борони, в якій, шляхом модернізації конструктивно-технологічної схеми, основаної на новій формі конструктивних елементів, їх взаємному розташуванні, забезпечується додаткове переміщення шару ґрунту в напрямі осі обертання борони і за рахунок цього досягається підвищення ступеня розпушення ґрунту, розпушування ґрунтової кірки та знищення бур'янів. Поставлена задача вирішується тим, що в голчастій бороні, яка включає раму з встановленими на ній дисками зі ступицями та голками, виготовленими з стального прута круглого перерізу у вигляді подвійних V-подібних конструктивних елементів, згідно з корисною моделлю, кінцівки голок виконані у вигляді плоских лез, встановлених під кутом α до площини диска. В іншому варіанті конструктивного виконання сусідні леза голок встановлені, відповідно, під кутами α та -α до площини диска. Виконання кінцівок голок у вигляді плоских лез, встановлених під кутом α до площини диска при перекочуванні робочого органа сприяє зміщенню часток ґрунту у напрямі осі обертання борони, тобто, в напрямі поперечному до напряму її руху. Це дає можливість підвищити ступінь розпушення ґрунту, розпушування ґрунтової кірки та знищення бур'янів. Встановлення сусідніх лез голок, відповідно, під кутами α та -α до площини диска забезпечує зміщення часток ґрунту вліво та вправо, додатково підвищуючи ефект розпушення. Таким чином, заявлені відмінності дозволяють суттєво підвищити ступінь розпушення ґрунту, розпушування ґрунтової кірки та знищення бур'янів у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема голчастої борони, загальний вигляд; на фіг. 2 - схема диска, розріз по перерізу А-А; на фіг. 3 - схема голки, загальний вигляд; на фіг. 4 - схема леза голки, вигляд за стрілкою Б; на фіг. 5 - схема леза голки, вигляд за стрілкою В. Запропонована голчаста борона включає раму 1, на якій за допомогою осі 7 встановлена ступиця 5 з диском 6. На диску 6 за допомогою кільця 3, болтів 4 та гайок 8 (фіг. 2) закріплені голки 2. Кінцівки голок 2 виконані у вигляді плоских лез 9 та 10 (фіг. 3), встановлених, відповідно, під кутами α та -α до площини диска 6. Описана вище голчаста борона використовується таким чином. При русі агрегату голки 2 борони під дією її маси заглиблюються в ґрунт та, обертаючись, розпушують його, розпушують ґрунтову кірку та знищують бур'яни, що слабо вкоренилися. При цьому, сусідні леза 9 та 10 (фіг. 3) голок 2, які встановлені, відповідно, під кутами α та - α до площини диска 6 забезпечують зміщення часток ґрунту вліво та вправо відносно напряму руху, додатково підвищуючи ефект розпушення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Голчаста борона, що включає раму з встановленими на ній дисками зі ступицями та голками, виготовленими із стального прута круглого перерізу у вигляді подвійних V-подібних конструктивних елементів, яка відрізняється тим, що кінцівки голок виконані у вигляді плоских лез, встановлених під кутом  до площини диска. 2. Борона за п. 1, яка відрізняється тим, що сусідні леза голок встановлені, відповідно, під кутами  та - до площини диска. 1 UA 114577 U 2 UA 114577 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
