Голчата борона

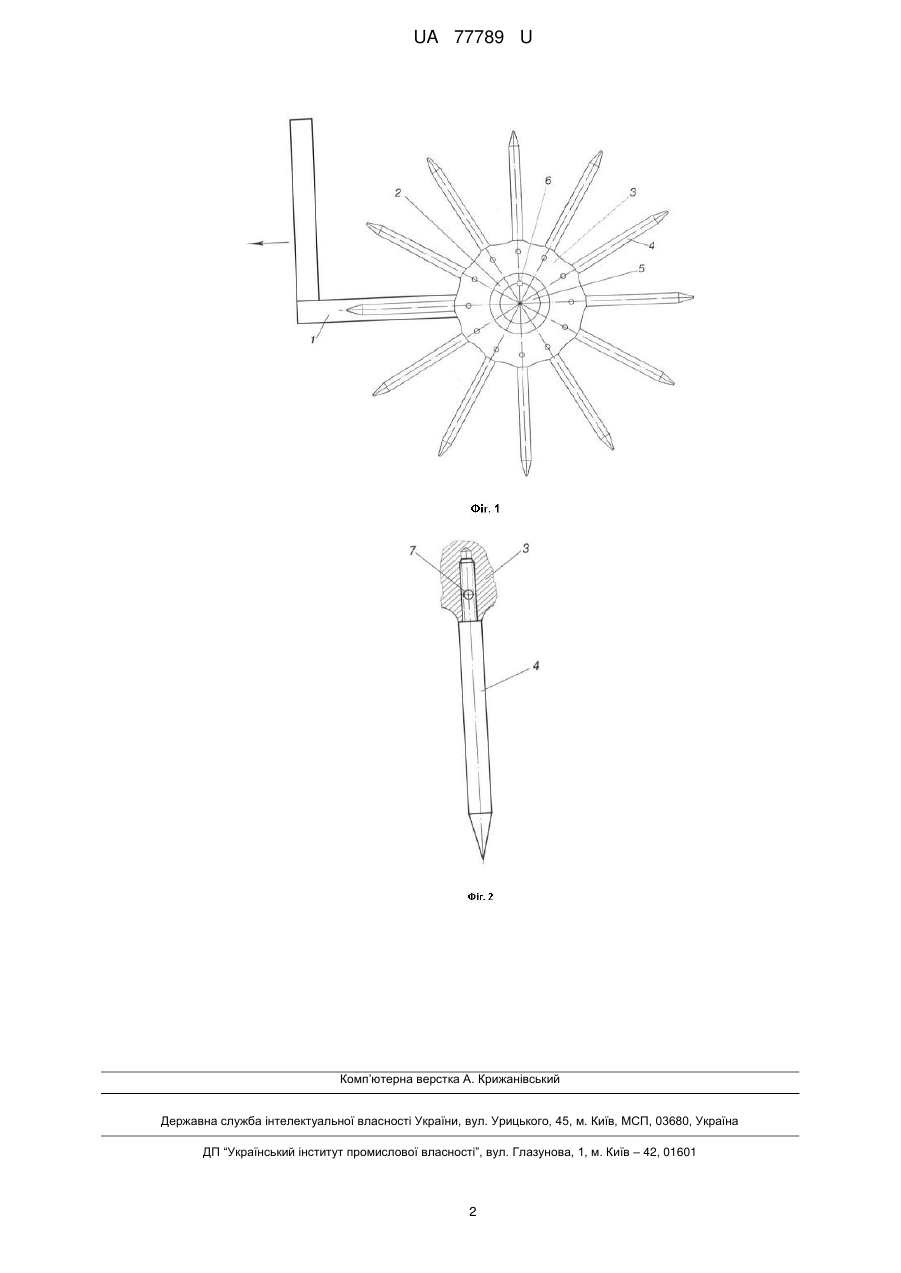

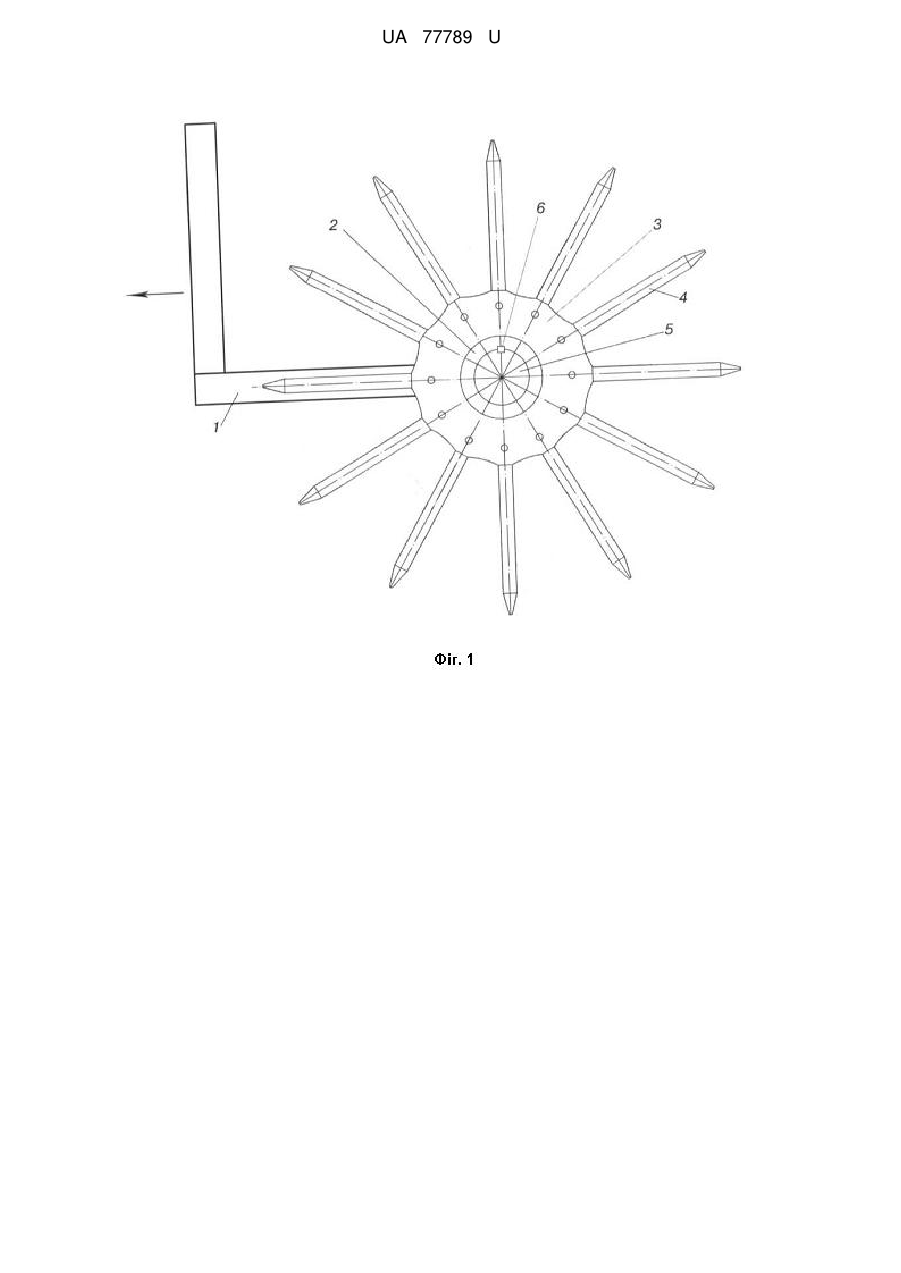

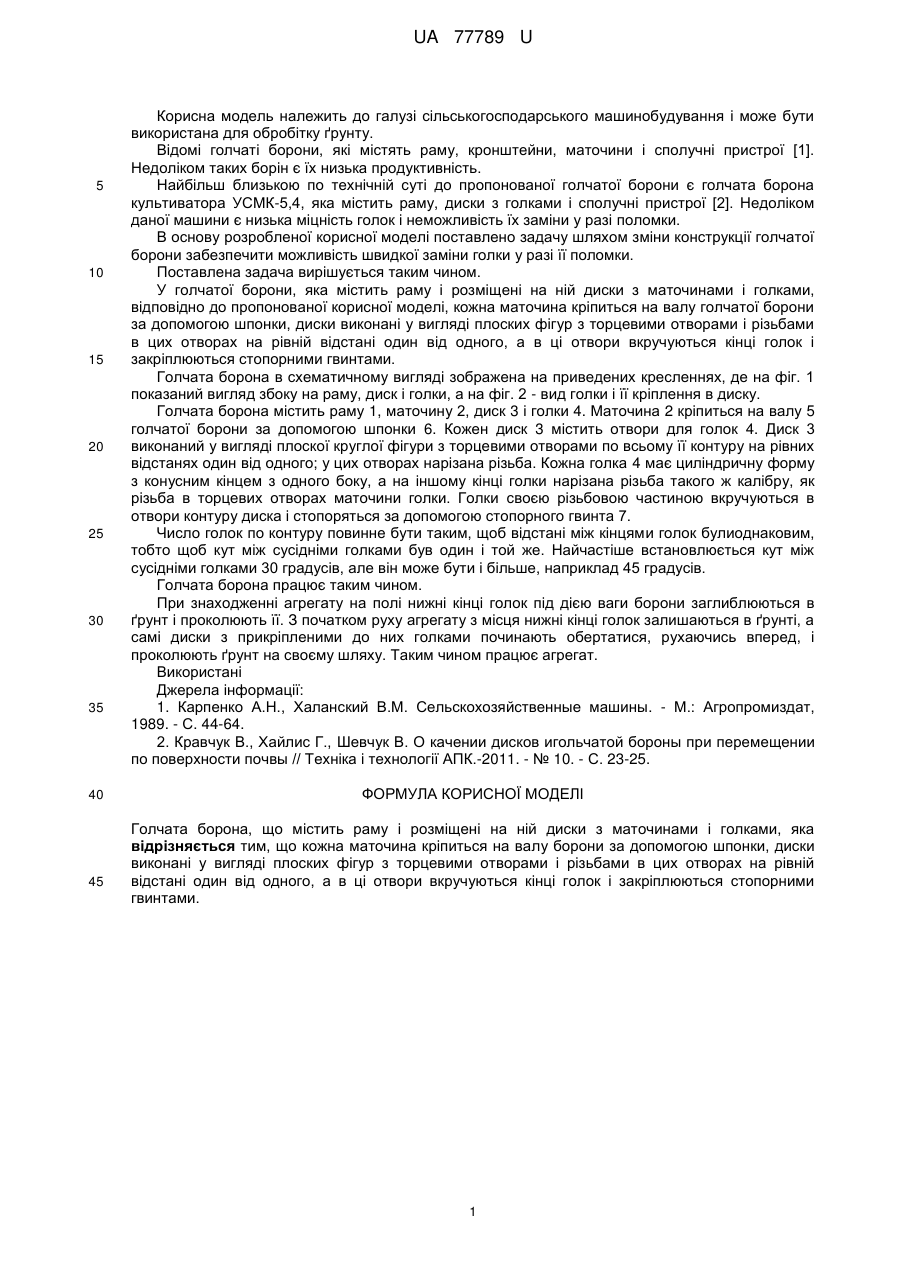

Реферат: Голчата борона містить раму і розміщені на ній диски з маточинами і голками. Кожна маточина кріпиться на валу борони за допомогою шпонки. Диски виконані у вигляді плоских фігур з торцевими отворами і різьбами в цих отворах на рівній відстані один від одного, а в ці отвори вкручуються кінці голок і закріплюються стопорними гвинтами. UA 77789 U (12) UA 77789 U UA 77789 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для обробітку ґрунту. Відомі голчаті борони, які містять раму, кронштейни, маточини і сполучні пристрої [1]. Недоліком таких борін є їх низька продуктивність. Найбільш близькою по технічній суті до пропонованої голчатої борони є голчата борона культиватора УСМК-5,4, яка містить раму, диски з голками і сполучні пристрої [2]. Недоліком даної машини є низька міцність голок і неможливість їх заміни у разі поломки. В основу розробленої корисної моделі поставлено задачу шляхом зміни конструкції голчатої борони забезпечити можливість швидкої заміни голки у разі її поломки. Поставлена задача вирішується таким чином. У голчатої борони, яка містить раму і розміщені на ній диски з маточинами і голками, відповідно до пропонованої корисної моделі, кожна маточина кріпиться на валу голчатої борони за допомогою шпонки, диски виконані у вигляді плоских фігур з торцевими отворами і різьбами в цих отворах на рівній відстані один від одного, а в ці отвори вкручуються кінці голок і закріплюються стопорними гвинтами. Голчата борона в схематичному вигляді зображена на приведених кресленнях, де на фіг. 1 показаний вигляд збоку на раму, диск і голки, а на фіг. 2 - вид голки і її кріплення в диску. Голчата борона містить раму 1, маточину 2, диск 3 і голки 4. Маточина 2 кріпиться на валу 5 голчатої борони за допомогою шпонки 6. Кожен диск 3 містить отвори для голок 4. Диск 3 виконаний у вигляді плоскої круглої фігури з торцевими отворами по всьому її контуру на рівних відстанях один від одного; у цих отворах нарізана різьба. Кожна голка 4 має циліндричну форму з конусним кінцем з одного боку, а на іншому кінці голки нарізана різьба такого ж калібру, як різьба в торцевих отворах маточини голки. Голки своєю різьбовою частиною вкручуються в отвори контуру диска і стопоряться за допомогою стопорного гвинта 7. Число голок по контуру повинне бути таким, щоб відстані між кінцями голок булиоднаковим, тобто щоб кут між сусідніми голками був один і той же. Найчастіше встановлюється кут між сусідніми голками 30 градусів, але він може бути і більше, наприклад 45 градусів. Голчата борона працює таким чином. При знаходженні агрегату на полі нижні кінці голок під дією ваги борони заглиблюються в ґрунт і проколюють її. З початком руху агрегату з місця нижні кінці голок залишаються в ґрунті, а самі диски з прикріпленими до них голками починають обертатися, рухаючись вперед, і проколюють ґрунт на своєму шляху. Таким чином працює агрегат. Використані Джерела інформації: 1. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М.: Агропромиздат, 1989. - С. 44-64. 2. Кравчук В., Хайлис Г., Шевчук В. О качении дисков игольчатой бороны при перемещении по поверхности почвы // Техніка і технології АПК.-2011. - № 10. - С. 23-25. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голчата борона, що містить раму і розміщені на ній диски з маточинами і голками, яка відрізняється тим, що кожна маточина кріпиться на валу борони за допомогою шпонки, диски виконані у вигляді плоских фігур з торцевими отворами і різьбами в цих отворах на рівній відстані один від одного, а в ці отвори вкручуються кінці голок і закріплюються стопорними гвинтами. 1 UA 77789 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
