Борона дворядна голчаста

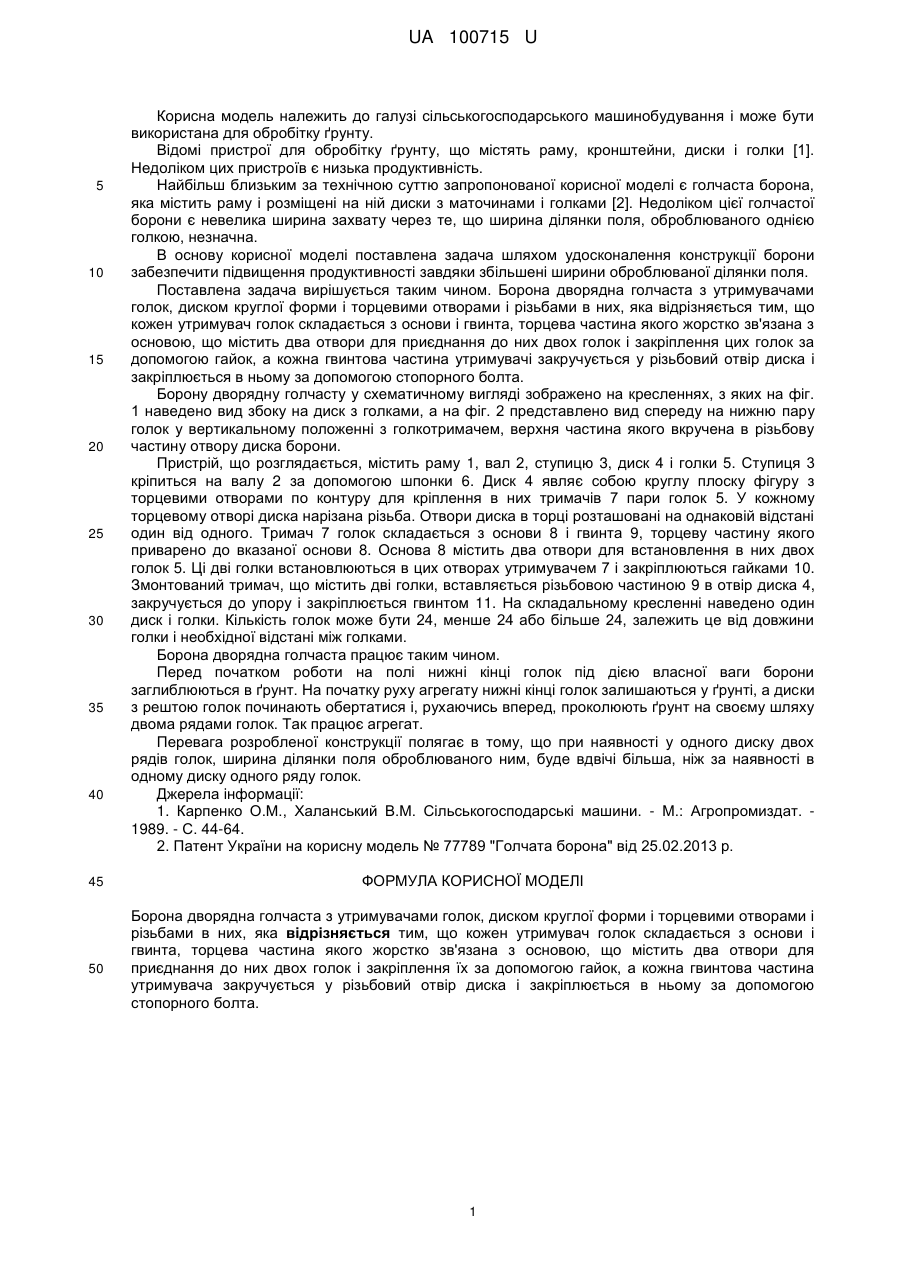

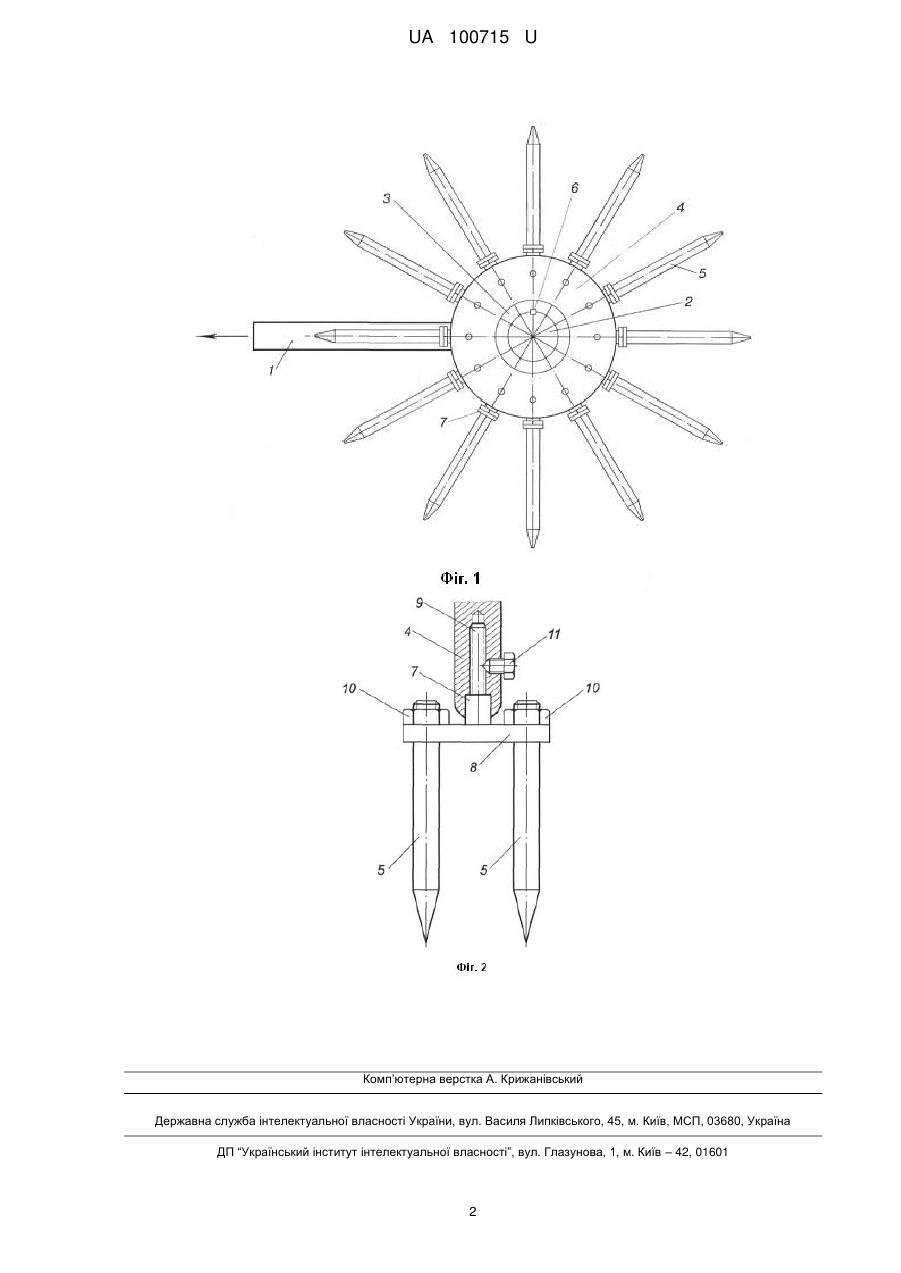

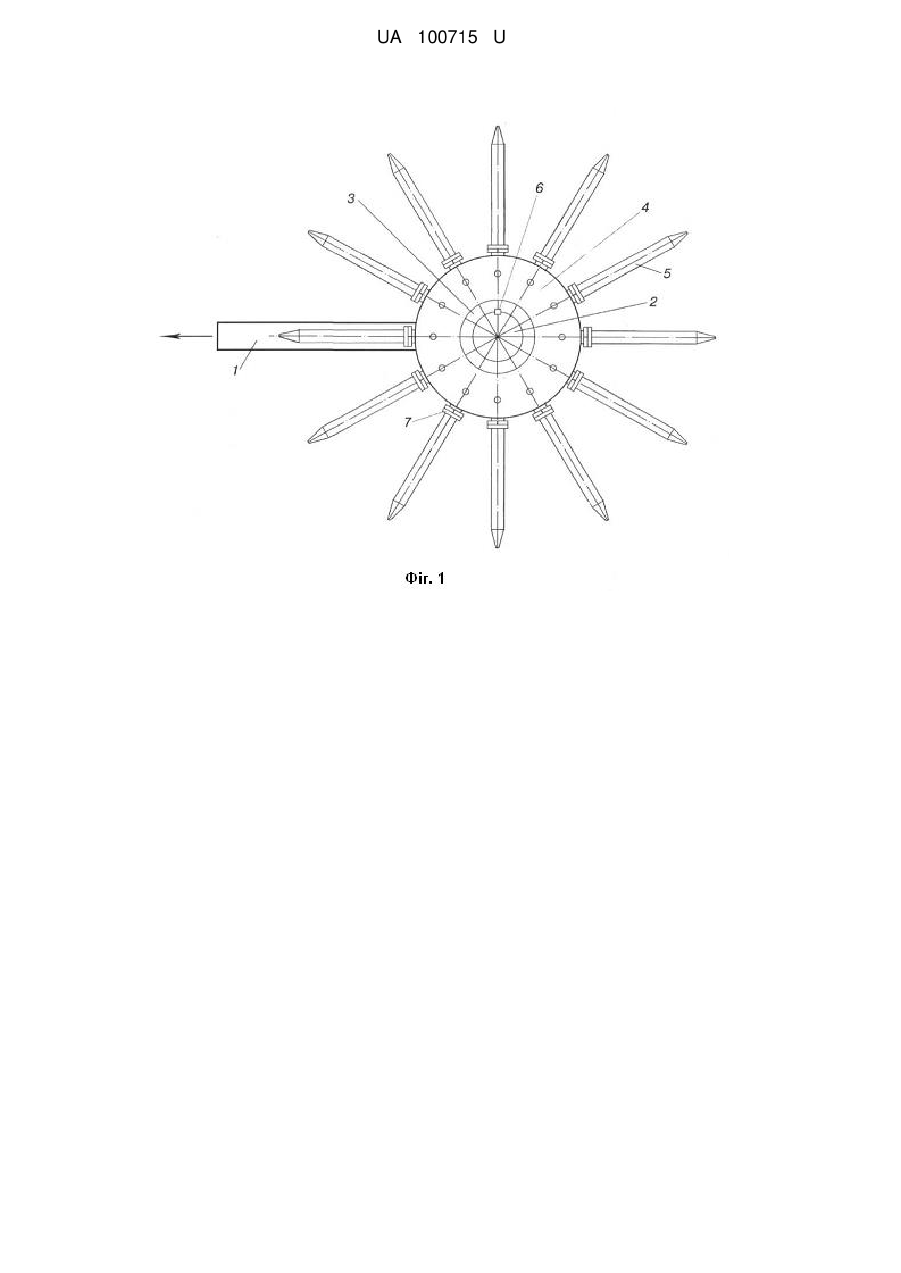

Реферат: Борона дворядна голчаста з утримувачами голок, диском круглої форми і торцевими отворами і різьбами в них. Кожен утримувач голок складається з основи і гвинта, торцева частина якого жорстко зв'язана з основою, що містить два отвори для приєднання до них двох голок і закріплення їх за допомогою гайок, а кожна гвинтова частина утримувача закручується у різьбовий отвір диска і закріплюється в ньому за допомогою стопорного болта. UA 100715 U (12) UA 100715 U UA 100715 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для обробітку ґрунту. Відомі пристрої для обробітку ґрунту, що містять раму, кронштейни, диски і голки [1]. Недоліком цих пристроїв є низька продуктивність. Найбільш близьким за технічною суттю запропонованої корисної моделі є голчаста борона, яка містить раму і розміщені на ній диски з маточинами і голками [2]. Недоліком цієї голчастої борони є невелика ширина захвату через те, що ширина ділянки поля, оброблюваного однією голкою, незначна. В основу корисної моделі поставлена задача шляхом удосконалення конструкції борони забезпечити підвищення продуктивності завдяки збільшені ширини оброблюваної ділянки поля. Поставлена задача вирішується таким чином. Борона дворядна голчаста з утримувачами голок, диском круглої форми і торцевими отворами і різьбами в них, яка відрізняється тим, що кожен утримувач голок складається з основи і гвинта, торцева частина якого жорстко зв'язана з основою, що містить два отвори для приєднання до них двох голок і закріплення цих голок за допомогою гайок, а кожна гвинтова частина утримувачі закручується у різьбовий отвір диска і закріплюється в ньому за допомогою стопорного болта. Борону дворядну голчасту у схематичному вигляді зображено на кресленнях, з яких на фіг. 1 наведено вид збоку на диск з голками, а на фіг. 2 представлено вид спереду на нижню пару голок у вертикальному положенні з голкотримачем, верхня частина якого вкручена в різьбову частину отвору диска борони. Пристрій, що розглядається, містить раму 1, вал 2, ступицю 3, диск 4 і голки 5. Ступиця 3 кріпиться на валу 2 за допомогою шпонки 6. Диск 4 являє собою круглу плоску фігуру з торцевими отворами по контуру для кріплення в них тримачів 7 пари голок 5. У кожному торцевому отворі диска нарізана різьба. Отвори диска в торці розташовані на однаковій відстані один від одного. Тримач 7 голок складається з основи 8 і гвинта 9, торцеву частину якого приварено до вказаної основи 8. Основа 8 містить два отвори для встановлення в них двох голок 5. Ці дві голки встановлюються в цих отворах утримувачем 7 і закріплюються гайками 10. Змонтований тримач, що містить дві голки, вставляється різьбовою частиною 9 в отвір диска 4, закручується до упору і закріплюється гвинтом 11. На складальному кресленні наведено один диск і голки. Кількість голок може бути 24, менше 24 або більше 24, залежить це від довжини голки і необхідної відстані між голками. Борона дворядна голчаста працює таким чином. Перед початком роботи на полі нижні кінці голок під дією власної ваги борони заглиблюються в ґрунт. На початку руху агрегату нижні кінці голок залишаються у ґрунті, а диски з рештою голок починають обертатися і, рухаючись вперед, проколюють ґрунт на своєму шляху двома рядами голок. Так працює агрегат. Перевага розробленої конструкції полягає в тому, що при наявності у одного диску двох рядів голок, ширина ділянки поля оброблюваного ним, буде вдвічі більша, ніж за наявності в одному диску одного ряду голок. Джерела інформації: 1. Карпенко О.М., Халанський В.М. Сільськогосподарські машини. - М.: Агропромиздат. 1989. - С. 44-64. 2. Патент України на корисну модель № 77789 "Голчата борона" від 25.02.2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Борона дворядна голчаста з утримувачами голок, диском круглої форми і торцевими отворами і різьбами в них, яка відрізняється тим, що кожен утримувач голок складається з основи і гвинта, торцева частина якого жорстко зв'язана з основою, що містить два отвори для приєднання до них двох голок і закріплення їх за допомогою гайок, а кожна гвинтова частина утримувача закручується у різьбовий отвір диска і закріплюється в ньому за допомогою стопорного болта. 1 UA 100715 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
