Голчаста борона
Формула / Реферат

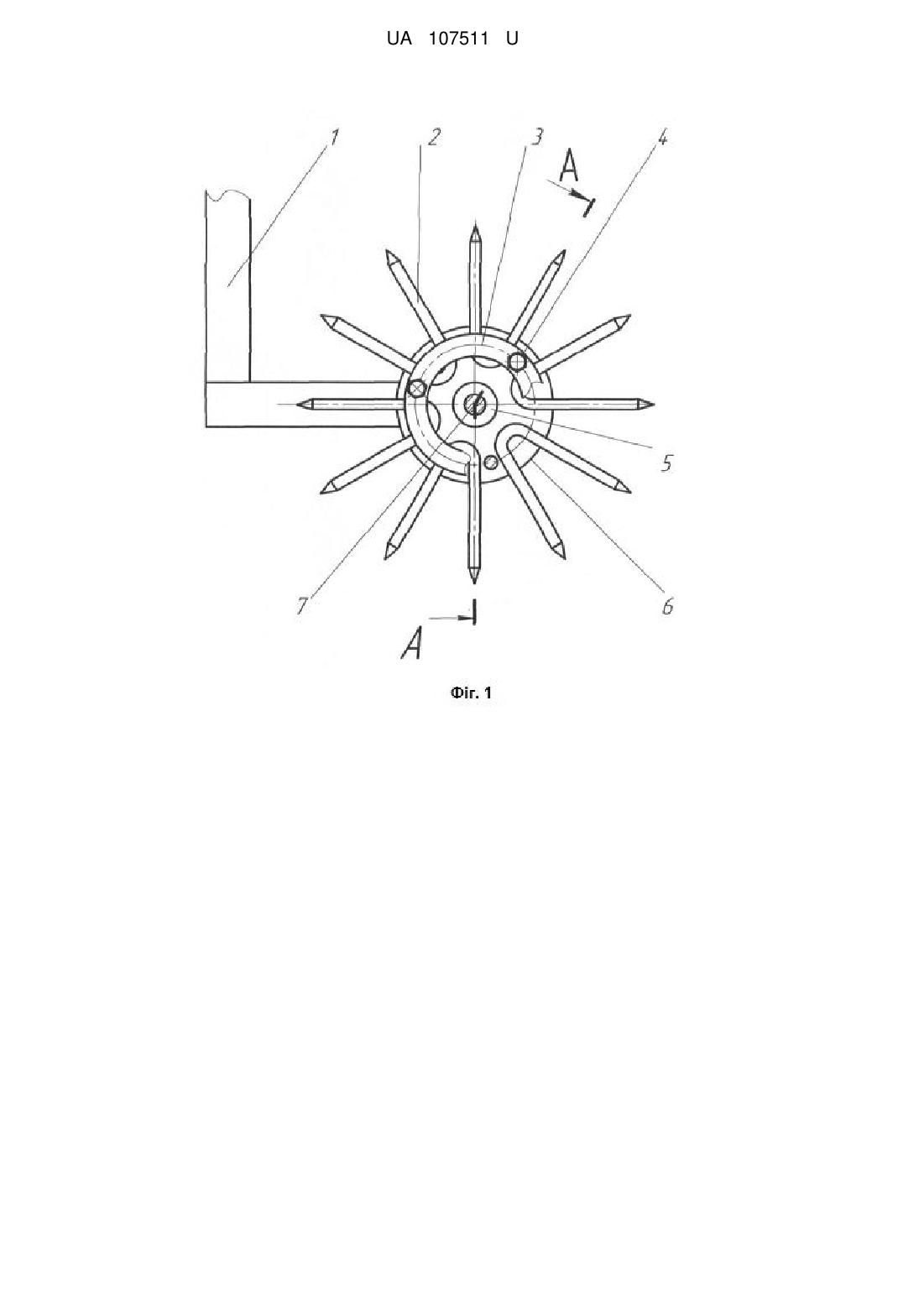

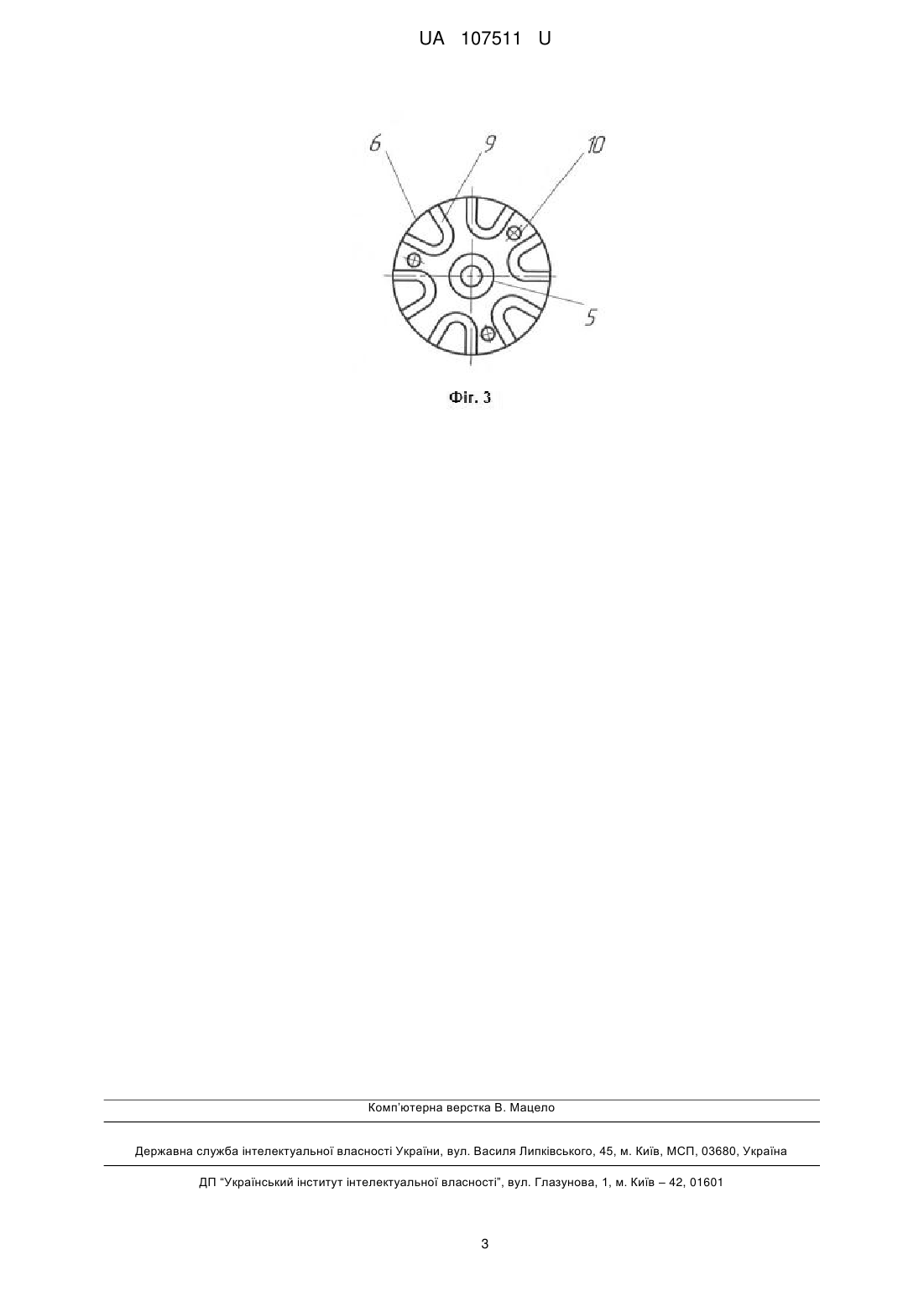

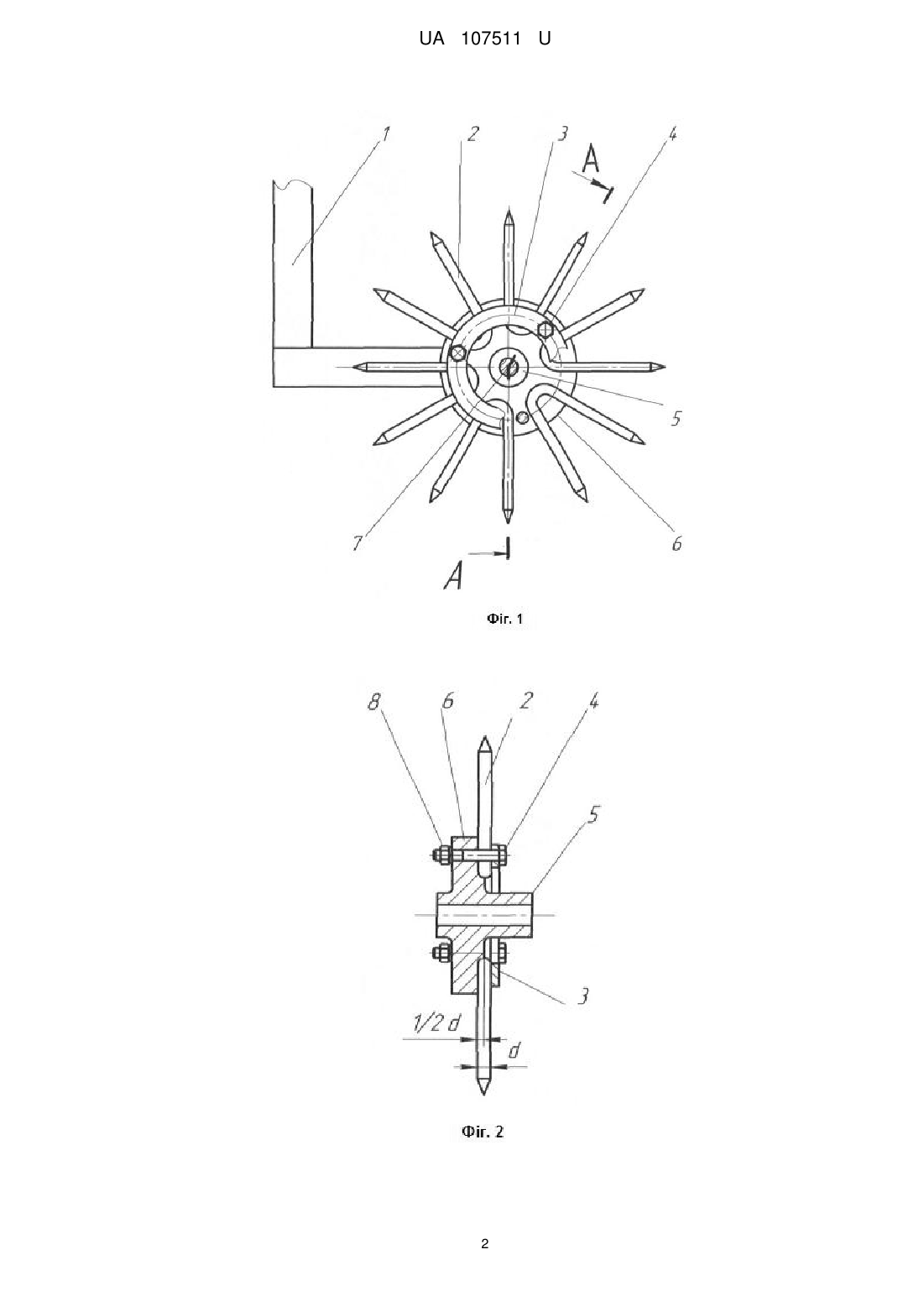

Голчаста борона, що містить раму з встановленими на ній дисками з ступицями та голками, яка відрізняється тим, що голки виготовлені з стального прута круглого перерізу у вигляді подвійних V-подібних конструктивних елементів, а в диску - виконані V-подібні заглиблення глибиною в 1/2 діаметра голки.
Текст

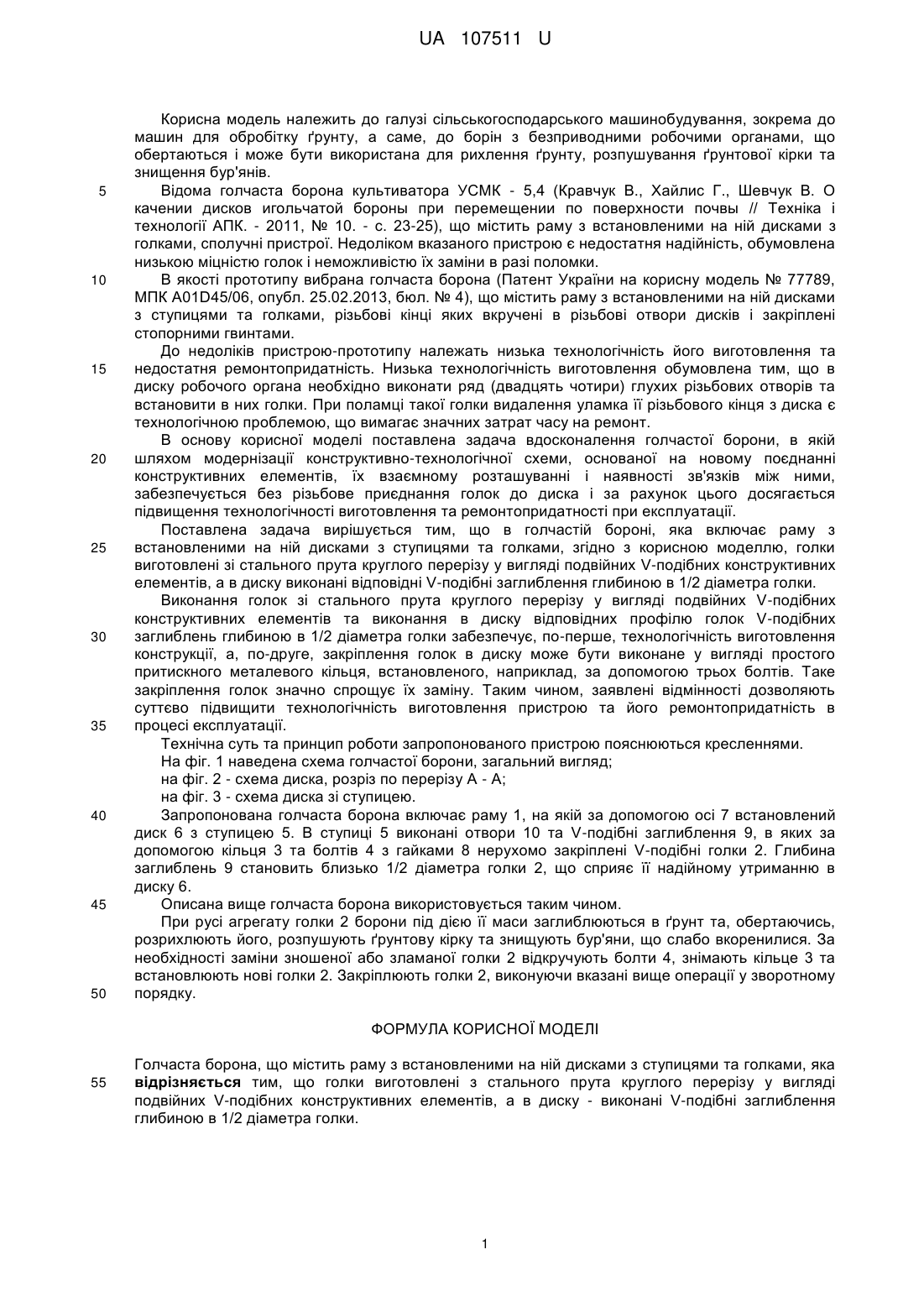

Реферат: UA 107511 U UA 107511 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин для обробітку ґрунту, а саме, до борін з безприводними робочими органами, що обертаються і може бути використана для рихлення ґрунту, розпушування ґрунтової кірки та знищення бур'янів. Відома голчаста борона культиватора УСМК - 5,4 (Кравчук В., Хайлис Г., Шевчук В. О качении дисков игольчатой бороны при перемещении по поверхности почвы // Техніка і технології АПК. - 2011, № 10. - с. 23-25), що містить раму з встановленими на ній дисками з голками, сполучні пристрої. Недоліком вказаного пристрою є недостатня надійність, обумовлена низькою міцністю голок і неможливістю їх заміни в разі поломки. В якості прототипу вибрана голчаста борона (Патент України на корисну модель № 77789, МПК А01D45/06, опубл. 25.02.2013, бюл. № 4), що містить раму з встановленими на ній дисками з ступицями та голками, різьбові кінці яких вкручені в різьбові отвори дисків і закріплені стопорними гвинтами. До недоліків пристрою-прототипу належать низька технологічність його виготовлення та недостатня ремонтопридатність. Низька технологічність виготовлення обумовлена тим, що в диску робочого органа необхідно виконати ряд (двадцять чотири) глухих різьбових отворів та встановити в них голки. При поламці такої голки видалення уламка її різьбового кінця з диска є технологічною проблемою, що вимагає значних затрат часу на ремонт. В основу корисної моделі поставлена задача вдосконалення голчастої борони, в якій шляхом модернізації конструктивно-технологічної схеми, основаної на новому поєднанні конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується без різьбове приєднання голок до диска і за рахунок цього досягається підвищення технологічності виготовлення та ремонтопридатності при експлуатації. Поставлена задача вирішується тим, що в голчастій бороні, яка включає раму з встановленими на ній дисками з ступицями та голками, згідно з корисною моделлю, голки виготовлені зі стального прута круглого перерізу у вигляді подвійних V-подібних конструктивних елементів, а в диску виконані відповідні V-подібні заглиблення глибиною в 1/2 діаметра голки. Виконання голок зі стального прута круглого перерізу у вигляді подвійних V-подібних конструктивних елементів та виконання в диску відповідних профілю голок V-подібних заглиблень глибиною в 1/2 діаметра голки забезпечує, по-перше, технологічність виготовлення конструкції, а, по-друге, закріплення голок в диску може бути виконане у вигляді простого притискного металевого кільця, встановленого, наприклад, за допомогою трьох болтів. Таке закріплення голок значно спрощує їх заміну. Таким чином, заявлені відмінності дозволяють суттєво підвищити технологічність виготовлення пристрою та його ремонтопридатність в процесі експлуатації. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема голчастої борони, загальний вигляд; на фіг. 2 - схема диска, розріз по перерізу А - А; на фіг. 3 - схема диска зі ступицею. Запропонована голчаста борона включає раму 1, на якій за допомогою осі 7 встановлений диск 6 з ступицею 5. В ступиці 5 виконані отвори 10 та V-подібні заглиблення 9, в яких за допомогою кільця 3 та болтів 4 з гайками 8 нерухомо закріплені V-подібні голки 2. Глибина заглиблень 9 становить близько 1/2 діаметра голки 2, що сприяє її надійному утриманню в диску 6. Описана вище голчаста борона використовується таким чином. При русі агрегату голки 2 борони під дією її маси заглиблюються в ґрунт та, обертаючись, розрихлюють його, розпушують ґрунтову кірку та знищують бур'яни, що слабо вкоренилися. За необхідності заміни зношеної або зламаної голки 2 відкручують болти 4, знімають кільце 3 та встановлюють нові голки 2. Закріплюють голки 2, виконуючи вказані вище операції у зворотному порядку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Голчаста борона, що містить раму з встановленими на ній дисками з ступицями та голками, яка відрізняється тим, що голки виготовлені з стального прута круглого перерізу у вигляді подвійних V-подібних конструктивних елементів, а в диску - виконані V-подібні заглиблення глибиною в 1/2 діаметра голки. 1 UA 107511 U 2 UA 107511 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A01B 21/02
