Заклепка кусачок манікюрних

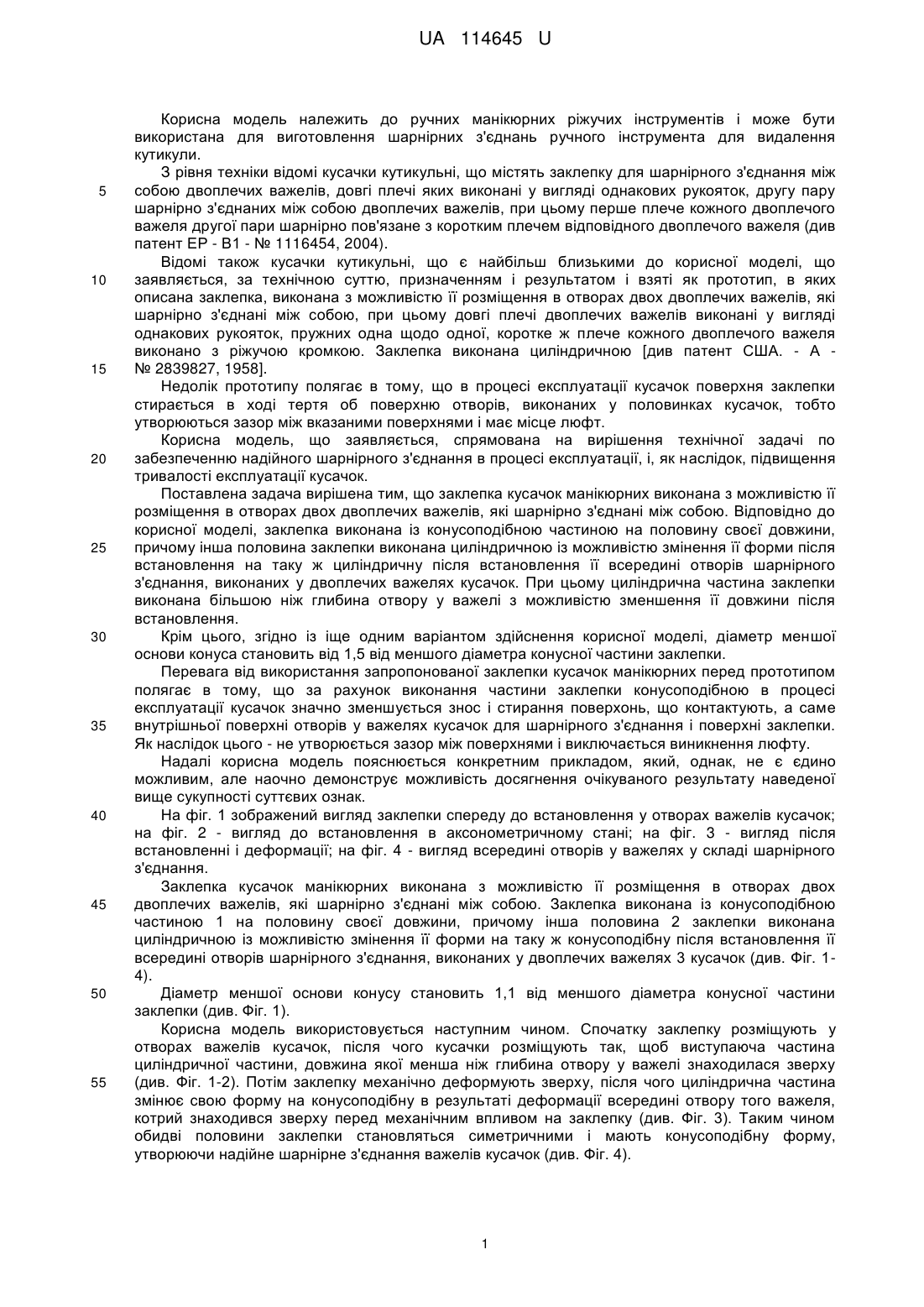

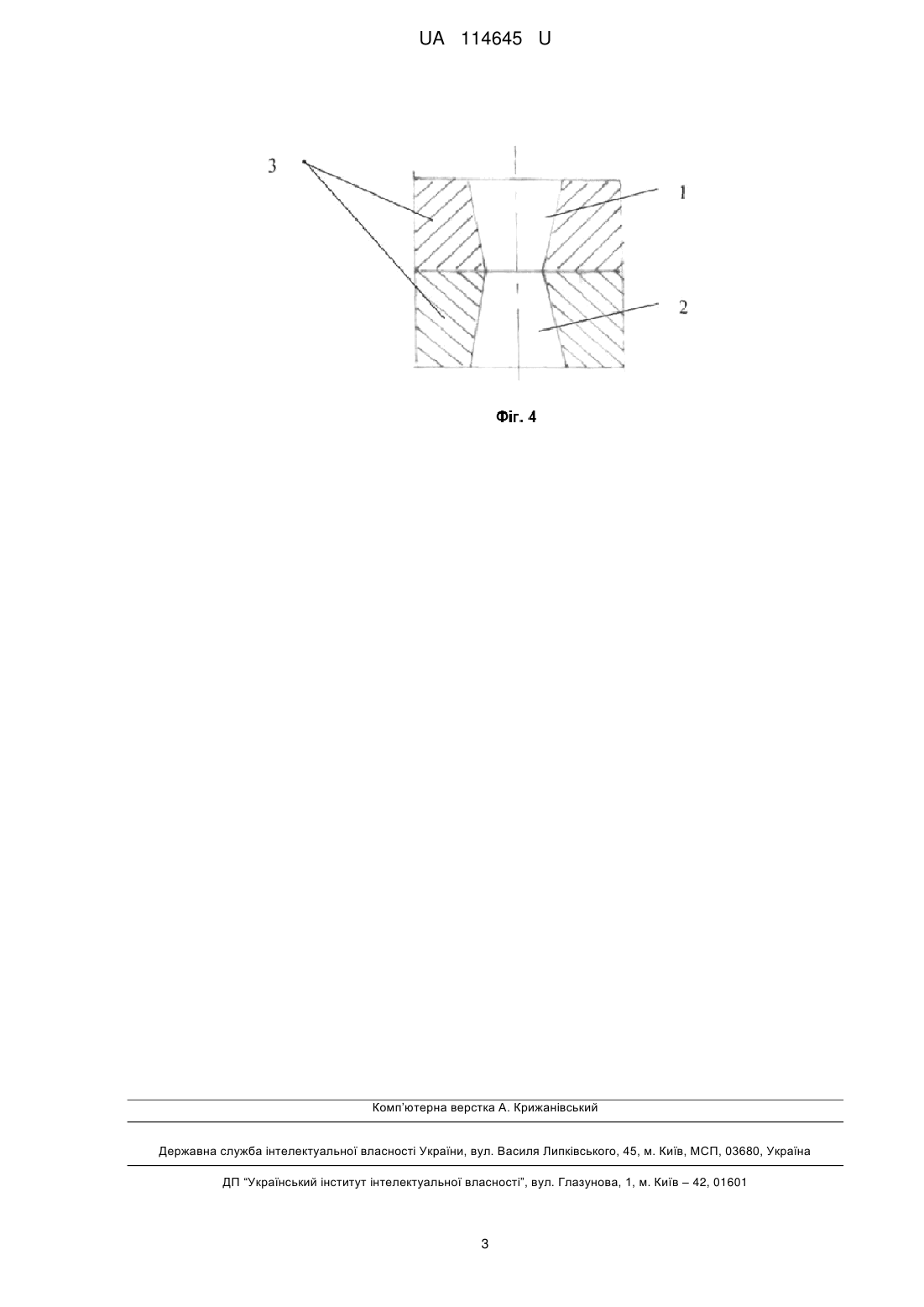

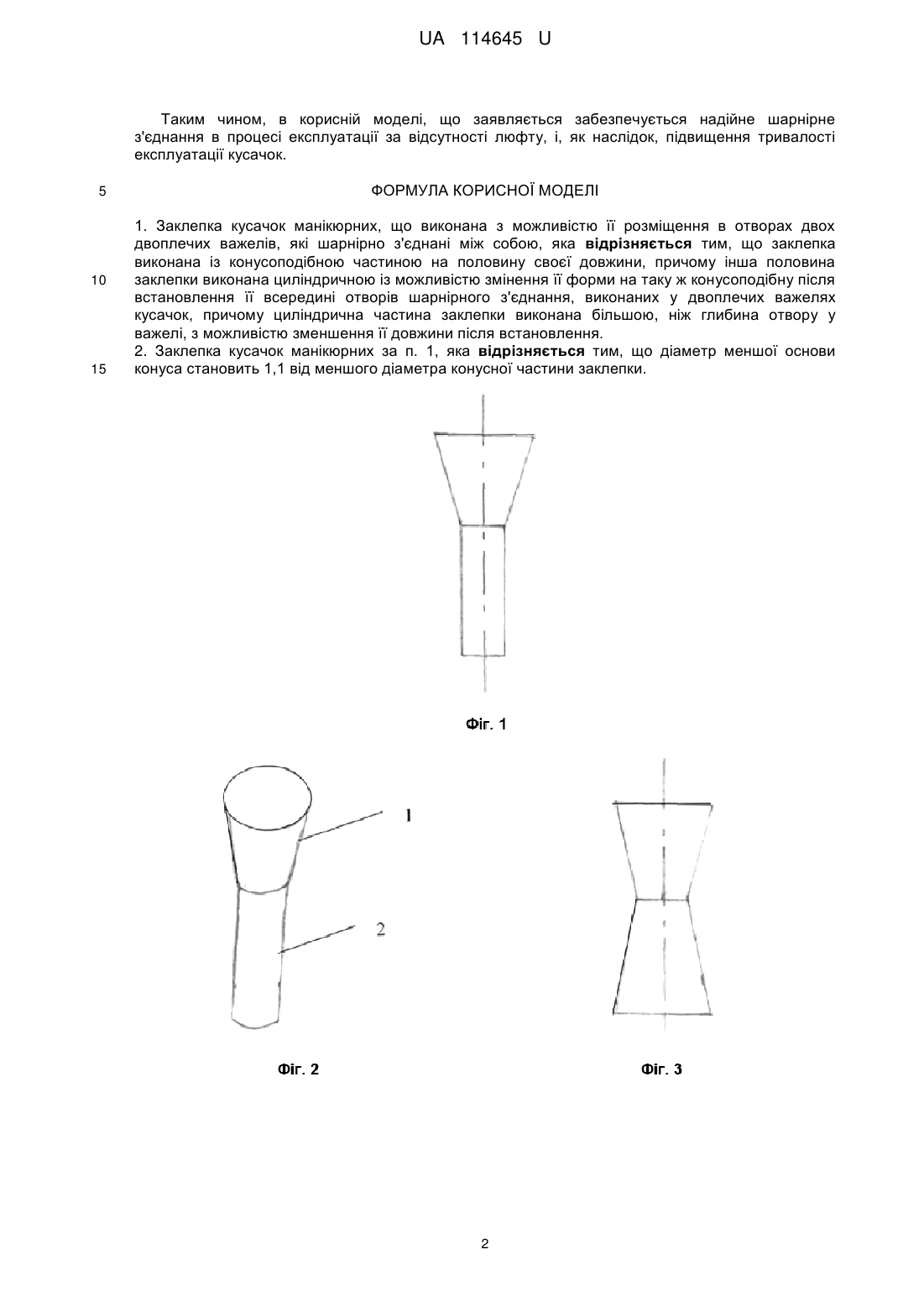

Реферат: Заклепка кусачок манікюрних виконана з можливістю її розміщення в отворах двох двоплечих важелів, які шарнірно з'єднані між собою. Заклепка виконана із конусоподібною частиною на половину своєї довжини. Інша половина заклепки виконана циліндричною із можливістю змінення її форми на таку ж конусоподібну після встановлення її всередині отворів шарнірного з'єднання, виконаних у двоплечих важелях кусачок. Циліндрична частина заклепки виконана більшою, ніж глибина отвору у важелі, з можливістю зменшення її довжини після встановлення. UA 114645 U (54) ЗАКЛЕПКА КУСАЧОК МАНІКЮРНИХ UA 114645 U UA 114645 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ручних манікюрних ріжучих інструментів і може бути використана для виготовлення шарнірних з'єднань ручного інструмента для видалення кутикули. З рівня техніки відомі кусачки кутикульні, що містять заклепку для шарнірного з'єднання між собою двоплечих важелів, довгі плечі яких виконані у вигляді однакових рукояток, другу пару шарнірно з'єднаних між собою двоплечих важелів, при цьому перше плече кожного двоплечого важеля другої пари шарнірно пов'язане з коротким плечем відповідного двоплечого важеля (див патент ЕР - В1 - № 1116454, 2004). Відомі також кусачки кутикульні, що є найбільш близькими до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом і взяті як прототип, в яких описана заклепка, виконана з можливістю її розміщення в отворах двох двоплечих важелів, які шарнірно з'єднані між собою, при цьому довгі плечі двоплечих важелів виконані у вигляді однакових рукояток, пружних одна щодо одної, коротке ж плече кожного двоплечого важеля виконано з ріжучою кромкою. Заклепка виконана циліндричною [див патент США. - А № 2839827, 1958]. Недолік прототипу полягає в тому, що в процесі експлуатації кусачок поверхня заклепки стирається в ході тертя об поверхню отворів, виконаних у половинках кусачок, тобто утворюються зазор між вказаними поверхнями і має місце люфт. Корисна модель, що заявляється, спрямована на вирішення технічної задачі по забезпеченню надійного шарнірного з'єднання в процесі експлуатації, і, як наслідок, підвищення тривалості експлуатації кусачок. Поставлена задача вирішена тим, що заклепка кусачок манікюрних виконана з можливістю її розміщення в отворах двох двоплечих важелів, які шарнірно з'єднані між собою. Відповідно до корисної моделі, заклепка виконана із конусоподібною частиною на половину своєї довжини, причому інша половина заклепки виконана циліндричною із можливістю змінення її форми після встановлення на таку ж циліндричну після встановлення її всередині отворів шарнірного з'єднання, виконаних у двоплечих важелях кусачок. При цьому циліндрична частина заклепки виконана більшою ніж глибина отвору у важелі з можливістю зменшення її довжини після встановлення. Крім цього, згідно із іще одним варіантом здійснення корисної моделі, діаметр меншої основи конуса становить від 1,5 від меншого діаметра конусної частини заклепки. Перевага від використання запропонованої заклепки кусачок манікюрних перед прототипом полягає в тому, що за рахунок виконання частини заклепки конусоподібною в процесі експлуатації кусачок значно зменшується знос і стирання поверхонь, що контактують, а саме внутрішньої поверхні отворів у важелях кусачок для шарнірного з'єднання і поверхні заклепки. Як наслідок цього - не утворюється зазор між поверхнями і виключається виникнення люфту. Надалі корисна модель пояснюється конкретним прикладом, який, однак, не є єдино можливим, але наочно демонструє можливість досягнення очікуваного результату наведеної вище сукупності суттєвих ознак. На фіг. 1 зображений вигляд заклепки спереду до встановлення у отворах важелів кусачок; на фіг. 2 - вигляд до встановлення в аксонометричному стані; на фіг. 3 - вигляд після встановленні і деформації; на фіг. 4 - вигляд всередині отворів у важелях у складі шарнірного з'єднання. Заклепка кусачок манікюрних виконана з можливістю її розміщення в отворах двох двоплечих важелів, які шарнірно з'єднані між собою. Заклепка виконана із конусоподібною частиною 1 на половину своєї довжини, причому інша половина 2 заклепки виконана циліндричною із можливістю змінення її форми на таку ж конусоподібну після встановлення її всередині отворів шарнірного з'єднання, виконаних у двоплечих важелях 3 кусачок (див. Фіг. 14). Діаметр меншої основи конусу становить 1,1 від меншого діаметра конусної частини заклепки (див. Фіг. 1). Корисна модель використовується наступним чином. Спочатку заклепку розміщують у отворах важелів кусачок, після чого кусачки розміщують так, щоб виступаюча частина циліндричної частини, довжина якої менша ніж глибина отвору у важелі знаходилася зверху (див. Фіг. 1-2). Потім заклепку механічно деформують зверху, після чого циліндрична частина змінює свою форму на конусоподібну в результаті деформації всередині отвору того важеля, котрий знаходився зверху перед механічним впливом на заклепку (див. Фіг. 3). Таким чином обидві половини заклепки становляться симетричними і мають конусоподібну форму, утворюючи надійне шарнірне з'єднання важелів кусачок (див. Фіг. 4). 1 UA 114645 U Таким чином, в корисній моделі, що заявляється забезпечується надійне шарнірне з'єднання в процесі експлуатації за відсутності люфту, і, як наслідок, підвищення тривалості експлуатації кусачок. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Заклепка кусачок манікюрних, що виконана з можливістю її розміщення в отворах двох двоплечих важелів, які шарнірно з'єднані між собою, яка відрізняється тим, що заклепка виконана із конусоподібною частиною на половину своєї довжини, причому інша половина заклепки виконана циліндричною із можливістю змінення її форми на таку ж конусоподібну після встановлення її всередині отворів шарнірного з'єднання, виконаних у двоплечих важелях кусачок, причому циліндрична частина заклепки виконана більшою, ніж глибина отвору у важелі, з можливістю зменшення її довжини після встановлення. 2. Заклепка кусачок манікюрних за п. 1, яка відрізняється тим, що діаметр меншої основи конуса становить 1,1 від меншого діаметра конусної частини заклепки. 2 UA 114645 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
