Метробус чотиримостовий

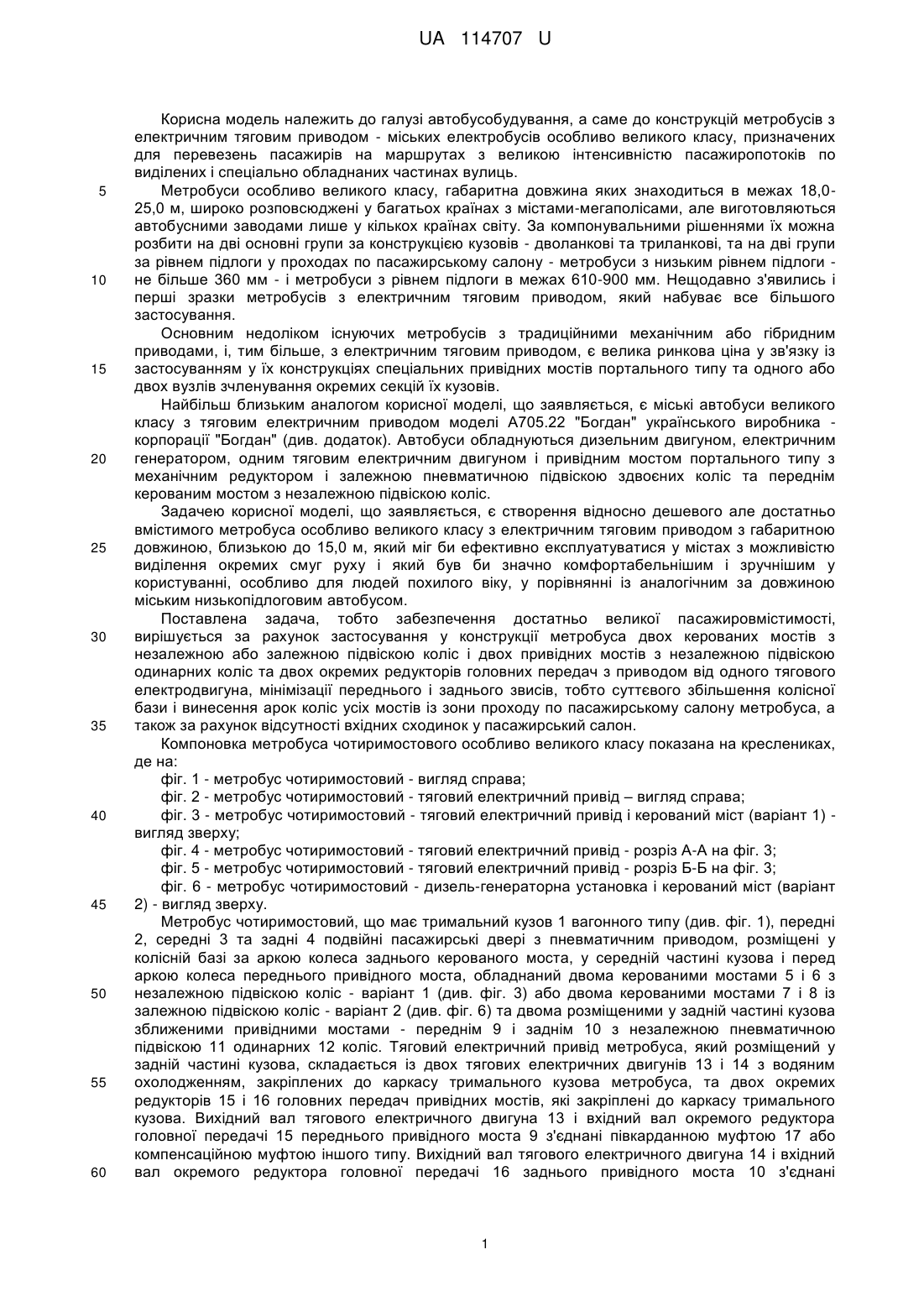

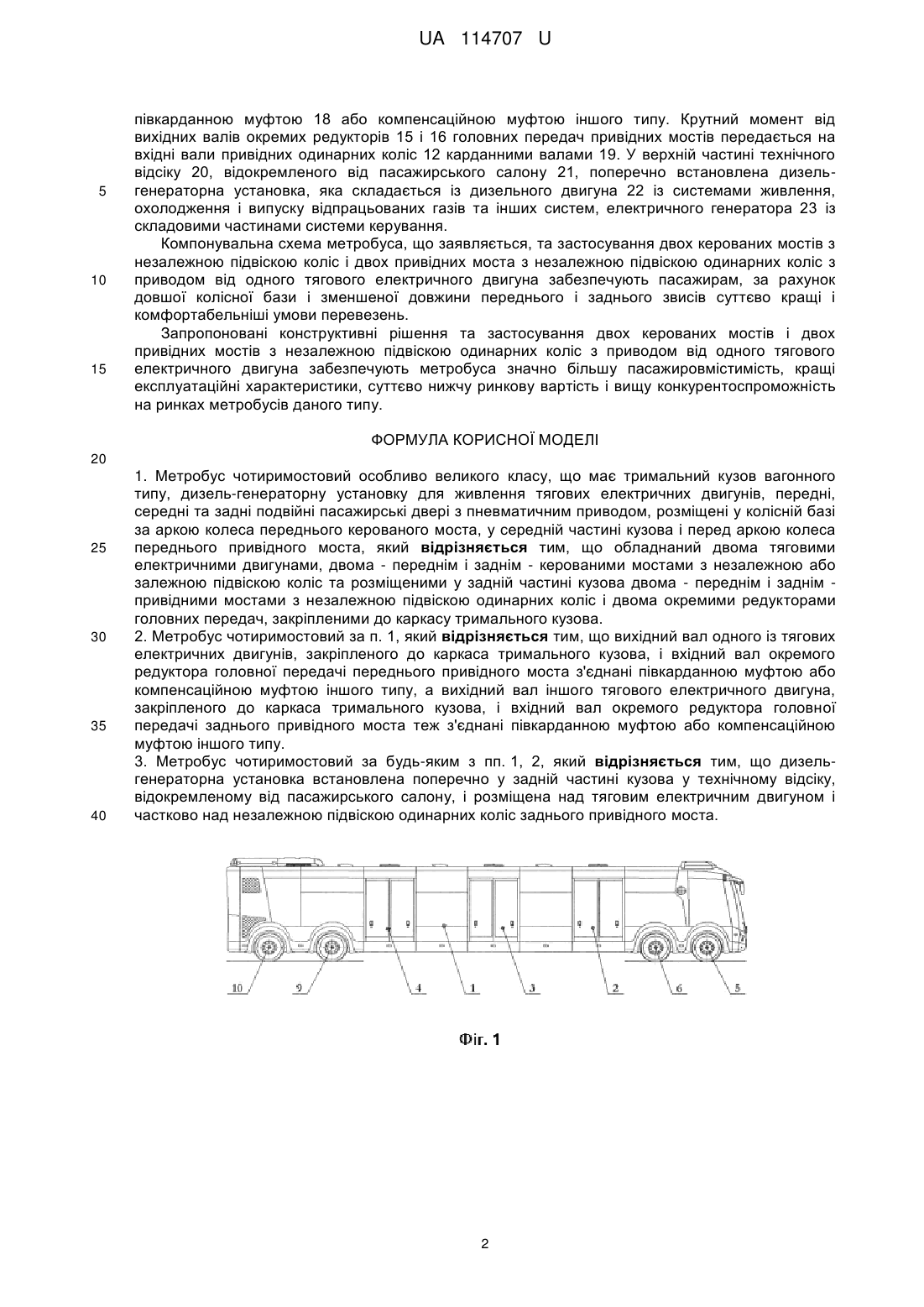

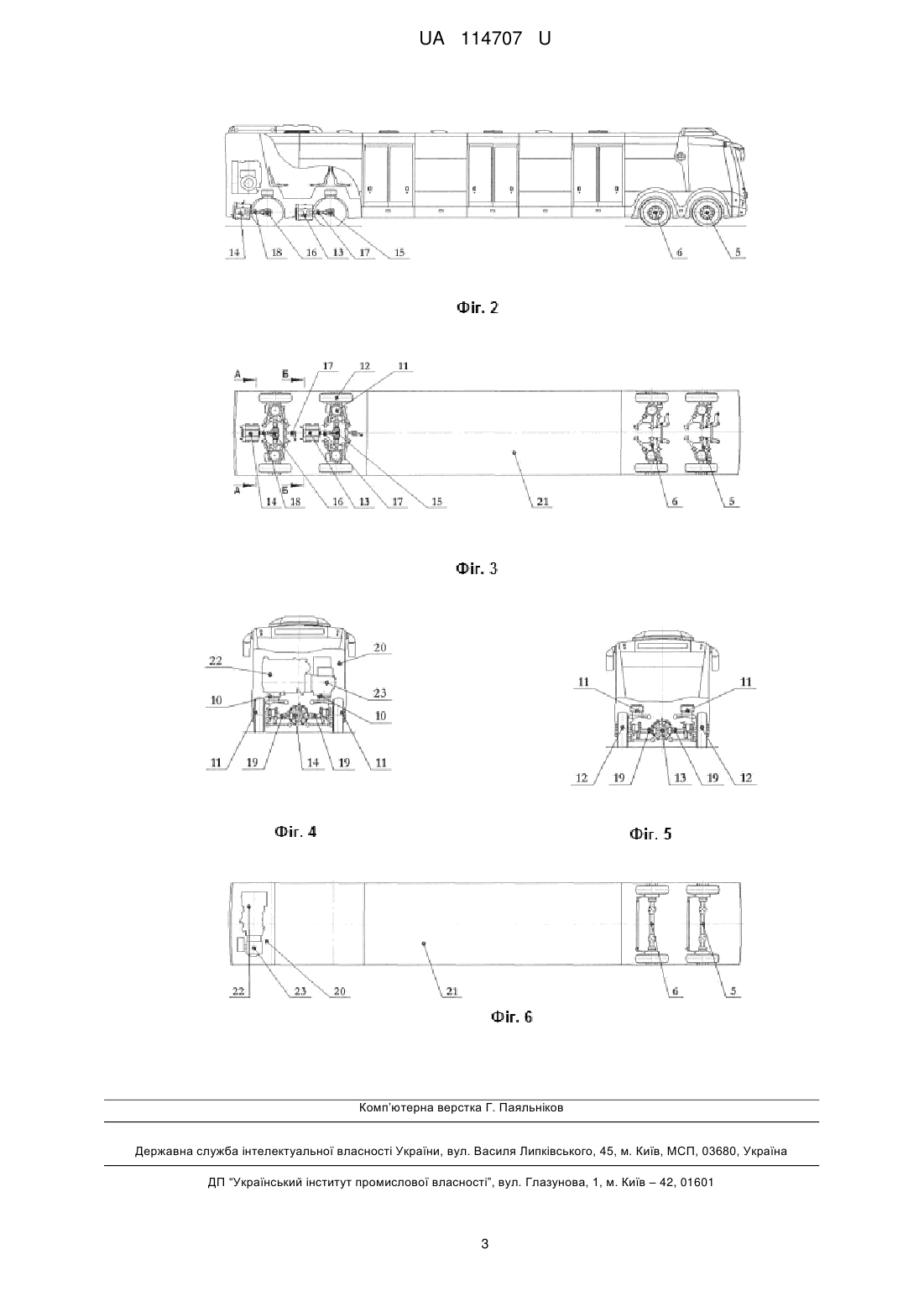

Реферат: Метробус чотиримостовий особливо великого класу має тримальний кузов вагонного типу, дизель-генераторну установку для живлення тягових електричних двигунів, передні, середні та задні подвійні пасажирські двері з пневматичним приводом, розміщені у колісній базі за аркою колеса переднього керованого моста, у середній частині кузова і перед аркою колеса переднього привідного моста. Додатково обладнаний двома тяговими електричними двигунами, двома - переднім і заднім - керованими мостами з незалежною або залежною підвіскою коліс та розміщеними у задній частині кузова двома - переднім і заднім - привідними мостами з незалежною підвіскою одинарних коліс і двома окремими редукторами головних передач, закріпленими до каркасу тримального кузова. UA 114707 U (54) МЕТРОБУС ЧОТИРИМОСТОВИЙ UA 114707 U UA 114707 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі автобусобудування, а саме до конструкцій метробусів з електричним тяговим приводом - міських електробусів особливо великого класу, призначених для перевезень пасажирів на маршрутах з великою інтенсивністю пасажиропотоків по виділених і спеціально обладнаних частинах вулиць. Метробуси особливо великого класу, габаритна довжина яких знаходиться в межах 18,025,0 м, широко розповсюджені у багатьох країнах з містами-мегаполісами, але виготовляються автобусними заводами лише у кількох країнах світу. За компонувальними рішеннями їх можна розбити на дві основні групи за конструкцією кузовів - дволанкові та триланкові, та на дві групи за рівнем підлоги у проходах по пасажирському салону - метробуси з низьким рівнем підлоги не більше 360 мм - і метробуси з рівнем підлоги в межах 610-900 мм. Нещодавно з'явились і перші зразки метробусів з електричним тяговим приводом, який набуває все більшого застосування. Основним недоліком існуючих метробусів з традиційними механічним або гібридним приводами, і, тим більше, з електричним тяговим приводом, є велика ринкова ціна у зв'язку із застосуванням у їх конструкціях спеціальних привідних мостів портального типу та одного або двох вузлів зчленування окремих секцій їх кузовів. Найбільш близьким аналогом корисної моделі, що заявляється, є міські автобуси великого класу з тяговим електричним приводом моделі А705.22 "Богдан" українського виробника корпорації "Богдан" (див. додаток). Автобуси обладнуються дизельним двигуном, електричним генератором, одним тяговим електричним двигуном і привідним мостом портального типу з механічним редуктором і залежною пневматичною підвіскою здвоєних коліс та переднім керованим мостом з незалежною підвіскою коліс. Задачею корисної моделі, що заявляється, є створення відносно дешевого але достатньо вмістимого метробуса особливо великого класу з електричним тяговим приводом з габаритною довжиною, близькою до 15,0 м, який міг би ефективно експлуатуватися у містах з можливістю виділення окремих смуг руху і який був би значно комфортабельнішим і зручнішим у користуванні, особливо для людей похилого віку, у порівнянні із аналогічним за довжиною міським низькопідлоговим автобусом. Поставлена задача, тобто забезпечення достатньо великої пасажировмістимості, вирішується за рахунок застосування у конструкції метробуса двох керованих мостів з незалежною або залежною підвіскою коліс і двох привідних мостів з незалежною підвіскою одинарних коліс та двох окремих редукторів головних передач з приводом від одного тягового електродвигуна, мінімізації переднього і заднього звисів, тобто суттєвого збільшення колісної бази і винесення арок коліс усіх мостів із зони проходу по пасажирському салону метробуса, а також за рахунок відсутності вхідних сходинок у пасажирський салон. Компоновка метробуса чотиримостового особливо великого класу показана на креслениках, де на: фіг. 1 - метробус чотиримостовий - вигляд справа; фіг. 2 - метробус чотиримостовий - тяговий електричний привід – вигляд справа; фіг. 3 - метробус чотиримостовий - тяговий електричний привід і керований міст (варіант 1) вигляд зверху; фіг. 4 - метробус чотиримостовий - тяговий електричний привід - розріз А-А на фіг. 3; фіг. 5 - метробус чотиримостовий - тяговий електричний привід - розріз Б-Б на фіг. 3; фіг. 6 - метробус чотиримостовий - дизель-генераторна установка і керований міст (варіант 2) - вигляд зверху. Метробус чотиримостовий, що має тримальний кузов 1 вагонного типу (див. фіг. 1), передні 2, середні 3 та задні 4 подвійні пасажирські двері з пневматичним приводом, розміщені у колісній базі за аркою колеса заднього керованого моста, у середній частині кузова і перед аркою колеса переднього привідного моста, обладнаний двома керованими мостами 5 і 6 з незалежною підвіскою коліс - варіант 1 (див. фіг. 3) або двома керованими мостами 7 і 8 із залежною підвіскою коліс - варіант 2 (див. фіг. 6) та двома розміщеними у задній частині кузова зближеними привідними мостами - переднім 9 і заднім 10 з незалежною пневматичною підвіскою 11 одинарних 12 коліс. Тяговий електричний привід метробуса, який розміщений у задній частині кузова, складається із двох тягових електричних двигунів 13 і 14 з водяним охолодженням, закріплених до каркасу тримального кузова метробуса, та двох окремих редукторів 15 і 16 головних передач привідних мостів, які закріплені до каркасу тримального кузова. Вихідний вал тягового електричного двигуна 13 і вхідний вал окремого редуктора головної передачі 15 переднього привідного моста 9 з'єднані півкарданною муфтою 17 або компенсаційною муфтою іншого типу. Вихідний вал тягового електричного двигуна 14 і вхідний вал окремого редуктора головної передачі 16 заднього привідного моста 10 з'єднані 1 UA 114707 U 5 10 15 півкарданною муфтою 18 або компенсаційною муфтою іншого типу. Крутний момент від вихідних валів окремих редукторів 15 і 16 головних передач привідних мостів передається на вхідні вали привідних одинарних коліс 12 карданними валами 19. У верхній частині технічного відсіку 20, відокремленого від пасажирського салону 21, поперечно встановлена дизельгенераторна установка, яка складається із дизельного двигуна 22 із системами живлення, охолодження і випуску відпрацьованих газів та інших систем, електричного генератора 23 із складовими частинами системи керування. Компонувальна схема метробуса, що заявляється, та застосування двох керованих мостів з незалежною підвіскою коліс і двох привідних моста з незалежною підвіскою одинарних коліс з приводом від одного тягового електричного двигуна забезпечують пасажирам, за рахунок довшої колісної бази і зменшеної довжини переднього і заднього звисів суттєво кращі і комфортабельніші умови перевезень. Запропоновані конструктивні рішення та застосування двох керованих мостів і двох привідних мостів з незалежною підвіскою одинарних коліс з приводом від одного тягового електричного двигуна забезпечують метробуса значно більшу пасажировмістимість, кращі експлуатаційні характеристики, суттєво нижчу ринкову вартість і вищу конкурентоспроможність на ринках метробусів даного типу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Метробус чотиримостовий особливо великого класу, що має тримальний кузов вагонного типу, дизель-генераторну установку для живлення тягових електричних двигунів, передні, середні та задні подвійні пасажирські двері з пневматичним приводом, розміщені у колісній базі за аркою колеса переднього керованого моста, у середній частині кузова і перед аркою колеса переднього привідного моста, який відрізняється тим, що обладнаний двома тяговими електричними двигунами, двома - переднім і заднім - керованими мостами з незалежною або залежною підвіскою коліс та розміщеними у задній частині кузова двома - переднім і заднім привідними мостами з незалежною підвіскою одинарних коліс і двома окремими редукторами головних передач, закріпленими до каркасу тримального кузова. 2. Метробус чотиримостовий за п. 1, який відрізняється тим, що вихідний вал одного із тягових електричних двигунів, закріпленого до каркаса тримального кузова, і вхідний вал окремого редуктора головної передачі переднього привідного моста з'єднані півкарданною муфтою або компенсаційною муфтою іншого типу, а вихідний вал іншого тягового електричного двигуна, закріпленого до каркаса тримального кузова, і вхідний вал окремого редуктора головної передачі заднього привідного моста теж з'єднані півкарданною муфтою або компенсаційною муфтою іншого типу. 3. Метробус чотиримостовий за будь-яким з пп. 1, 2, який відрізняється тим, що дизельгенераторна установка встановлена поперечно у задній частині кузова у технічному відсіку, відокремленому від пасажирського салону, і розміщена над тяговим електричним двигуном і частково над незалежною підвіскою одинарних коліс заднього привідного моста. 2 UA 114707 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
