Дискова фрикційна муфта

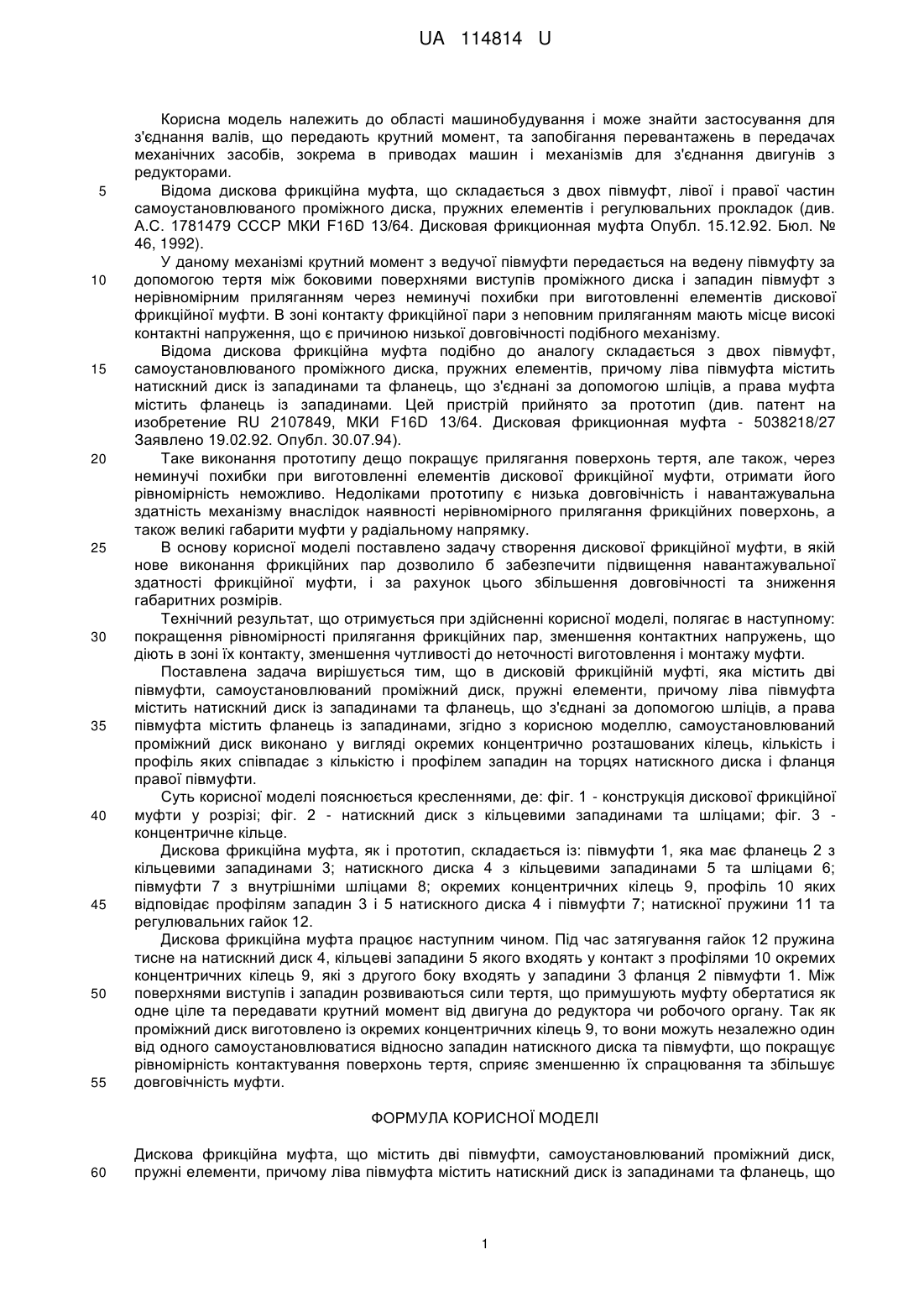

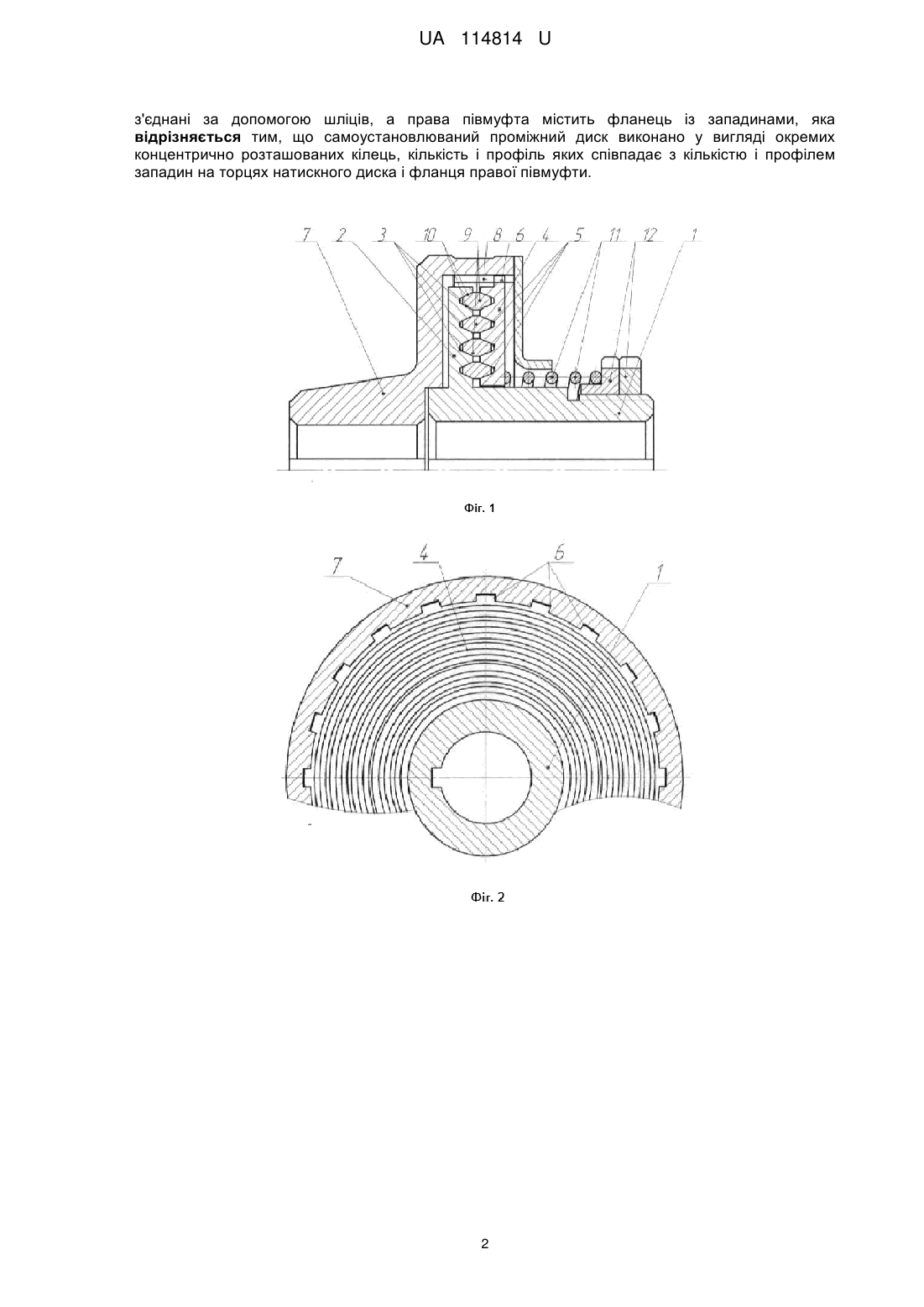

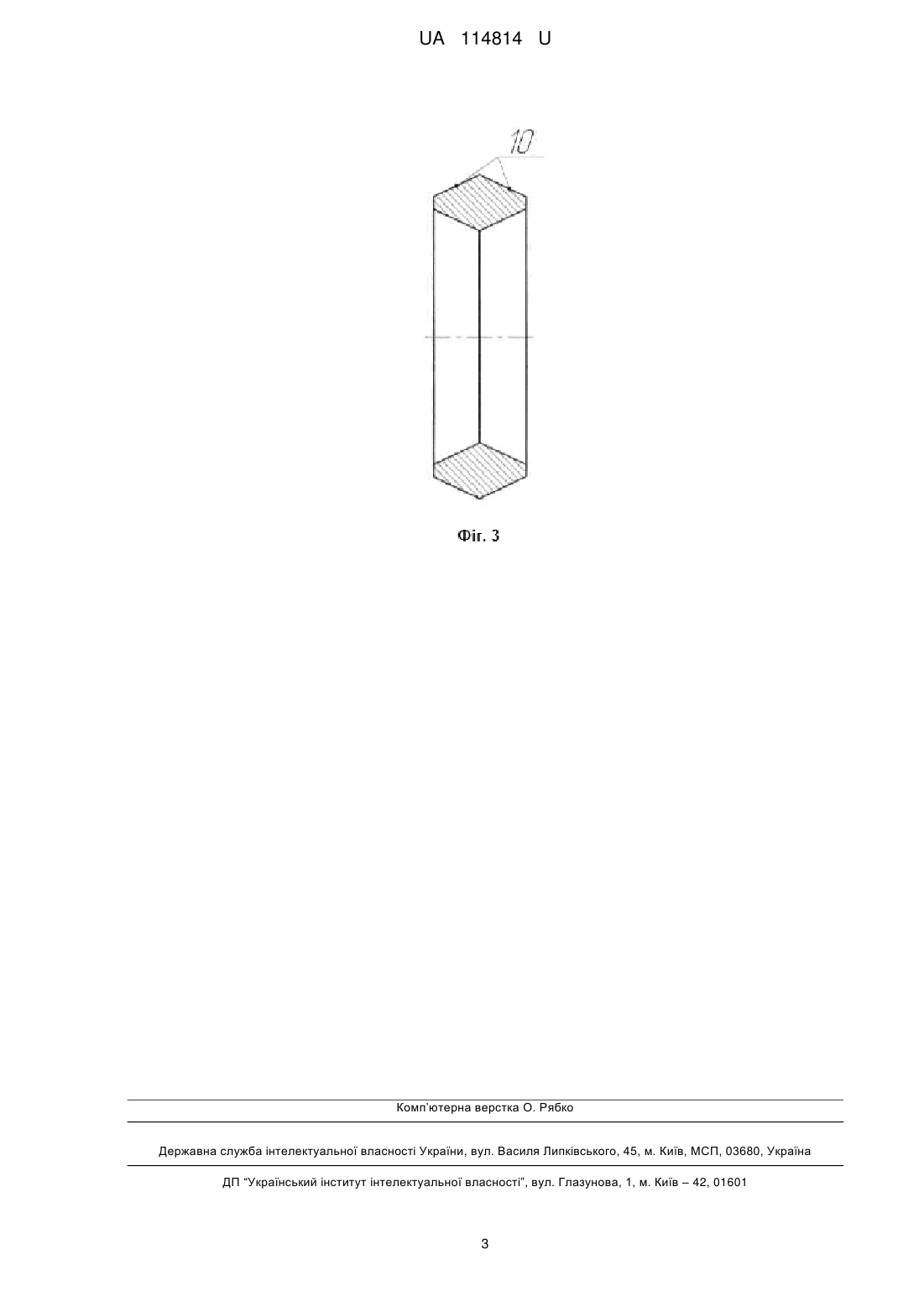

Реферат: Дискова фрикційна муфта містить дві півмуфти, самоустановлюваний проміжний диск, пружні елементи, причому ліва півмуфта містить натискний диск із западинами та фланець, що з'єднані за допомогою шліців, а права півмуфта містить фланець із западинами, причому самоустановлюваний проміжний диск виконано у вигляді окремих концентрично розташованих кілець, кількість і профіль яких співпадає з кількістю і профілем западин на торцях натискного диска і фланця правої півмуфти. UA 114814 U (54) ДИСКОВА ФРИКЦІЙНА МУФТА UA 114814 U UA 114814 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування і може знайти застосування для з'єднання валів, що передають крутний момент, та запобігання перевантажень в передачах механічних засобів, зокрема в приводах машин і механізмів для з'єднання двигунів з редукторами. Відома дискова фрикційна муфта, що складається з двох півмуфт, лівої і правої частин самоустановлюваного проміжного диска, пружних елементів і регулювальних прокладок (див. А.С. 1781479 СССР МКИ F16D 13/64. Дисковая фрикционная муфта Опубл. 15.12.92. Бюл. № 46, 1992). У даному механізмі крутний момент з ведучої півмуфти передається на ведену півмуфту за допомогою тертя між боковими поверхнями виступів проміжного диска і западин півмуфт з нерівномірним приляганням через неминучі похибки при виготовленні елементів дискової фрикційної муфти. В зоні контакту фрикційної пари з неповним приляганням мають місце високі контактні напруження, що є причиною низької довговічності подібного механізму. Відома дискова фрикційна муфта подібно до аналогу складається з двох півмуфт, самоустановлюваного проміжного диска, пружних елементів, причому ліва півмуфта містить натискний диск із западинами та фланець, що з'єднані за допомогою шліців, а права муфта містить фланець із западинами. Цей пристрій прийнято за прототип (див. патент на изобретение RU 2107849, МКИ F16D 13/64. Дисковая фрикционная муфта - 5038218/27 Заявлено 19.02.92. Опубл. 30.07.94). Таке виконання прототипу дещо покращує прилягання поверхонь тертя, але також, через неминучі похибки при виготовленні елементів дискової фрикційної муфти, отримати його рівномірність неможливо. Недоліками прототипу є низька довговічність і навантажувальна здатність механізму внаслідок наявності нерівномірного прилягання фрикційних поверхонь, а також великі габарити муфти у радіальному напрямку. В основу корисної моделі поставлено задачу створення дискової фрикційної муфти, в якій нове виконання фрикційних пар дозволило б забезпечити підвищення навантажувальної здатності фрикційної муфти, і за рахунок цього збільшення довговічності та зниження габаритних розмірів. Технічний результат, що отримується при здійсненні корисної моделі, полягає в наступному: покращення рівномірності прилягання фрикційних пар, зменшення контактних напружень, що діють в зоні їх контакту, зменшення чутливості до неточності виготовлення і монтажу муфти. Поставлена задача вирішується тим, що в дисковій фрикційній муфті, яка містить дві півмуфти, самоустановлюваний проміжний диск, пружні елементи, причому ліва півмуфта містить натискний диск із западинами та фланець, що з'єднані за допомогою шліців, а права півмуфта містить фланець із западинами, згідно з корисною моделлю, самоустановлюваний проміжний диск виконано у вигляді окремих концентрично розташованих кілець, кількість і профіль яких співпадає з кількістю і профілем западин на торцях натискного диска і фланця правої півмуфти. Суть корисної моделі пояснюється кресленнями, де: фіг. 1 - конструкція дискової фрикційної муфти у розрізі; фіг. 2 - натискний диск з кільцевими западинами та шліцами; фіг. 3 концентричне кільце. Дискова фрикційна муфта, як і прототип, складається із: півмуфти 1, яка має фланець 2 з кільцевими западинами 3; натискного диска 4 з кільцевими западинами 5 та шліцами 6; півмуфти 7 з внутрішніми шліцами 8; окремих концентричних кілець 9, профіль 10 яких відповідає профілям западин 3 і 5 натискного диска 4 і півмуфти 7; натискної пружини 11 та регулювальних гайок 12. Дискова фрикційна муфта працює наступним чином. Під час затягування гайок 12 пружина тисне на натискний диск 4, кільцеві западини 5 якого входять у контакт з профілями 10 окремих концентричних кілець 9, які з другого боку входять у западини 3 фланця 2 півмуфти 1. Між поверхнями виступів і западин розвиваються сили тертя, що примушують муфту обертатися як одне ціле та передавати крутний момент від двигуна до редуктора чи робочого органу. Так як проміжний диск виготовлено із окремих концентричних кілець 9, то вони можуть незалежно один від одного самоустановлюватися відносно западин натискного диска та півмуфти, що покращує рівномірність контактування поверхонь тертя, сприяє зменшенню їх спрацювання та збільшує довговічність муфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Дискова фрикційна муфта, що містить дві півмуфти, самоустановлюваний проміжний диск, пружні елементи, причому ліва півмуфта містить натискний диск із западинами та фланець, що 1 UA 114814 U з'єднані за допомогою шліців, а права півмуфта містить фланець із западинами, яка відрізняється тим, що самоустановлюваний проміжний диск виконано у вигляді окремих концентрично розташованих кілець, кількість і профіль яких співпадає з кількістю і профілем западин на торцях натискного диска і фланця правої півмуфти. 2 UA 114814 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
