Монтажний столик для тимчасової фіксації елементів посилення ферми

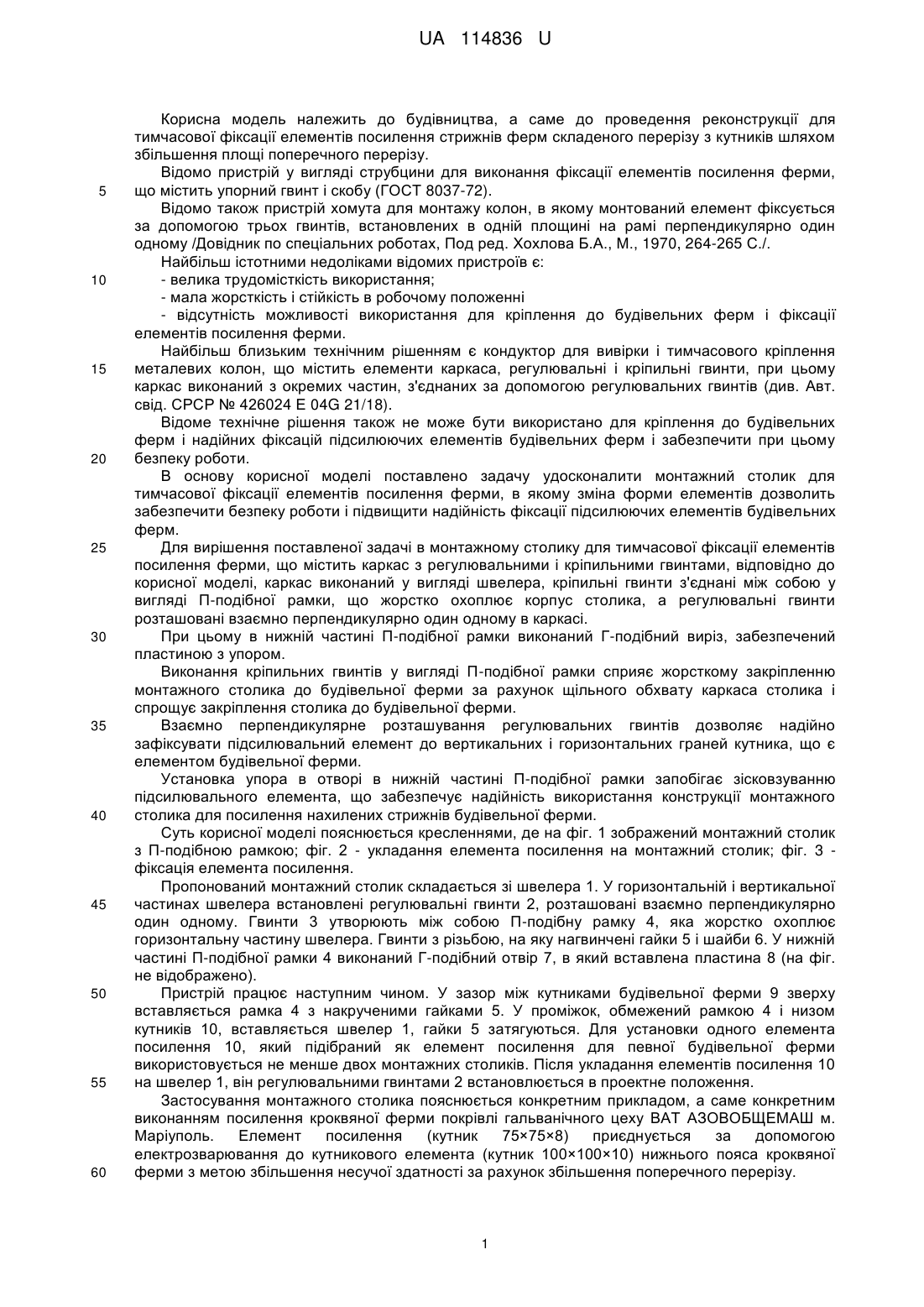

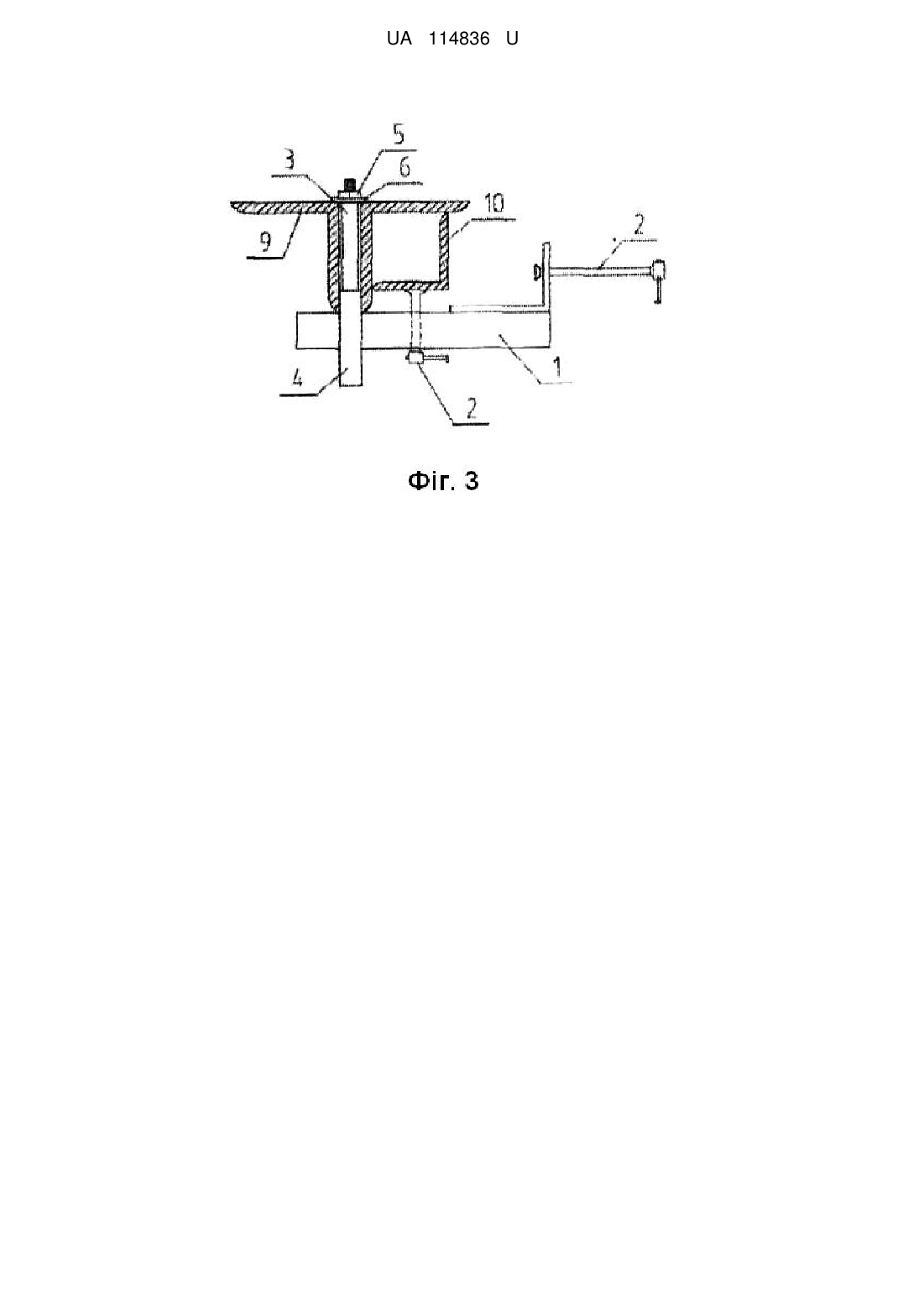

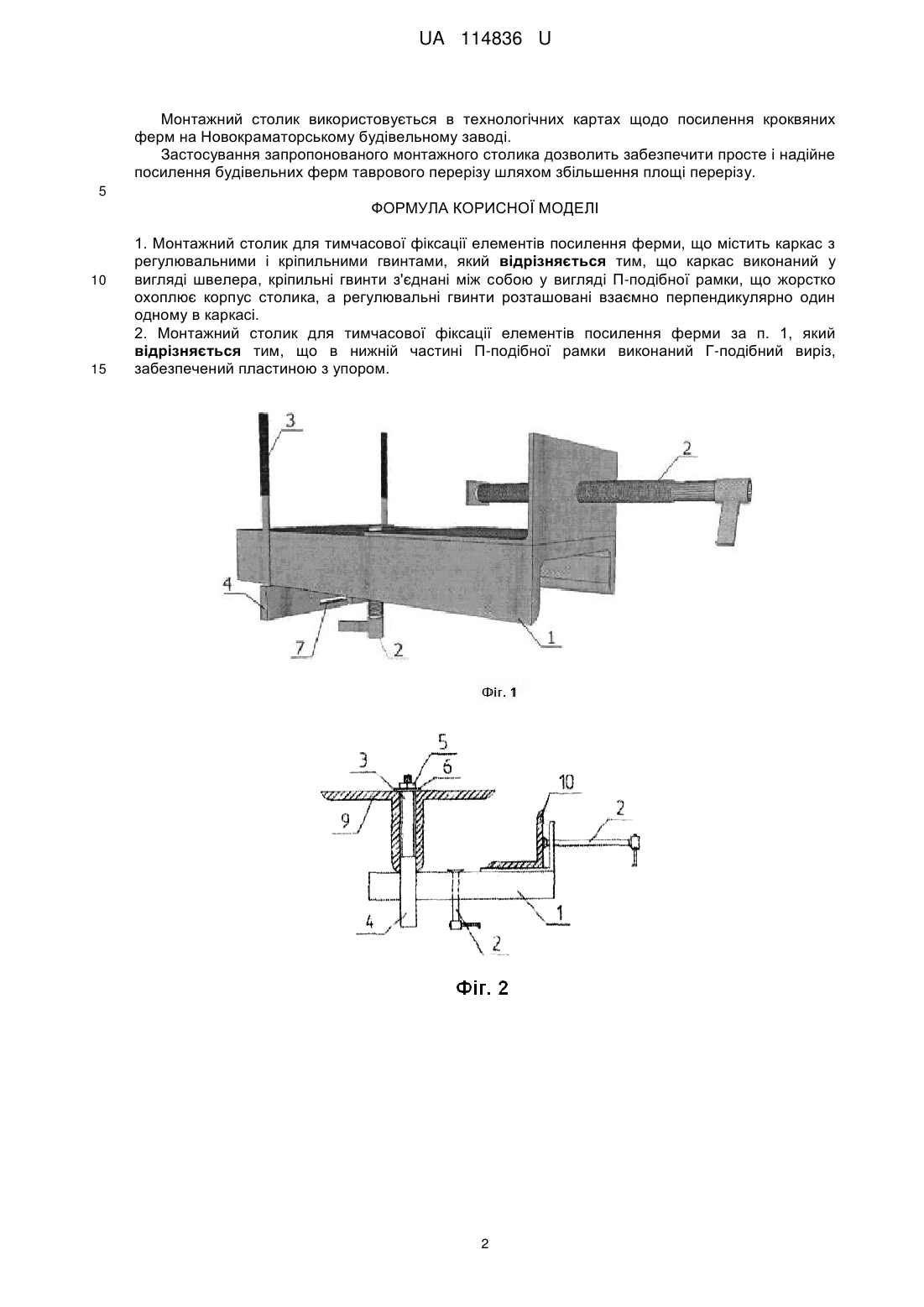

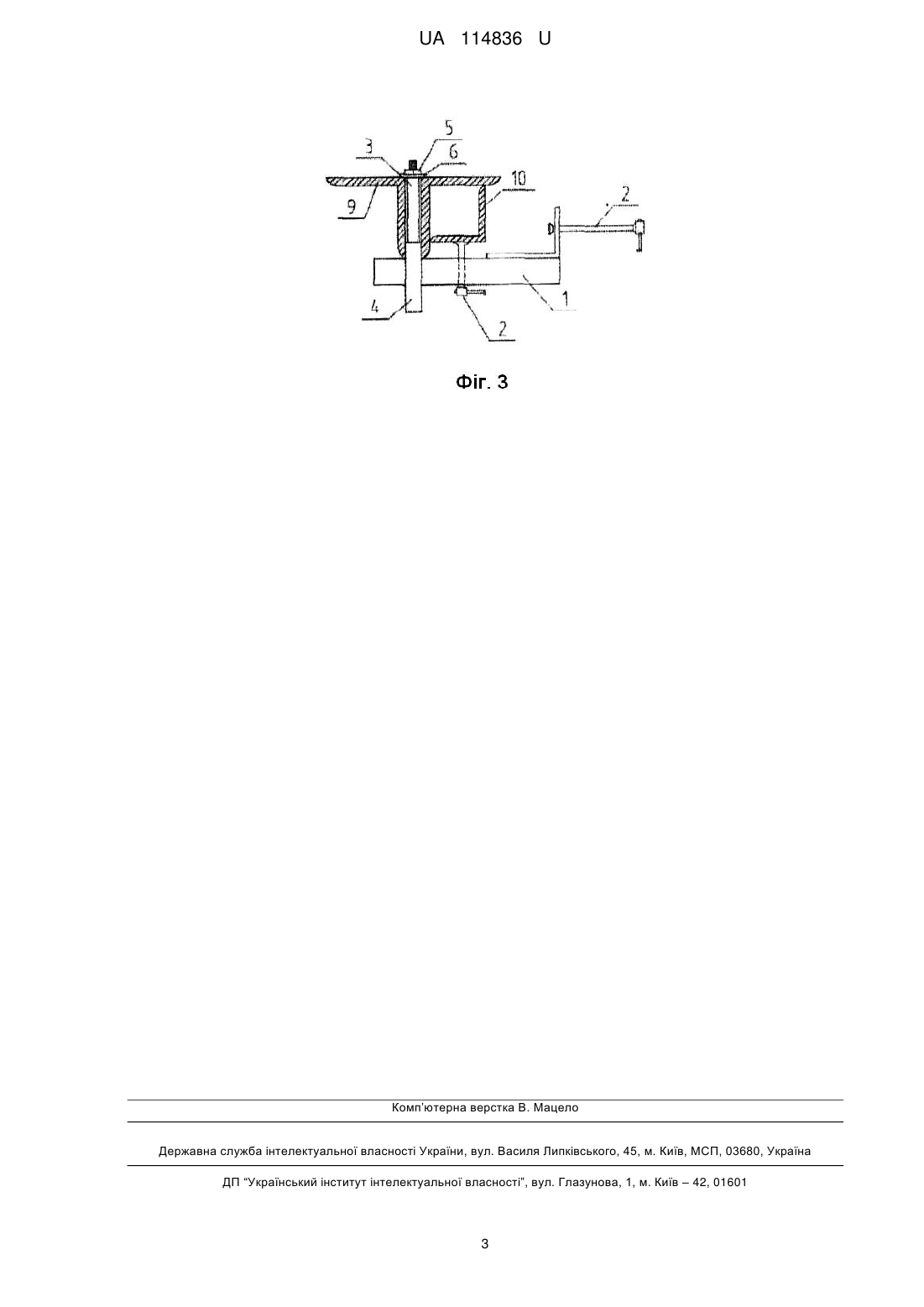

Реферат: Монтажний столик для тимчасової фіксації елементів посилення ферми, що містить каркас з регулювальними і кріпильними гвинтами, причому каркас виконаний у вигляді швелера, кріпильні гвинти з'єднані між собою у вигляді П-подібної рамки, що жорстко охоплює корпус столика, а регулювальні гвинти розташовані взаємно перпендикулярно один одному в каркасі. UA 114836 U (12) UA 114836 U UA 114836 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до проведення реконструкції для тимчасової фіксації елементів посилення стрижнів ферм складеного перерізу з кутників шляхом збільшення площі поперечного перерізу. Відомо пристрій у вигляді струбцини для виконання фіксації елементів посилення ферми, що містить упорний гвинт і скобу (ГОСТ 8037-72). Відомо також пристрій хомута для монтажу колон, в якому монтований елемент фіксується за допомогою трьох гвинтів, встановлених в одній площині на рамі перпендикулярно один одному /Довідник по спеціальних роботах, Под ред. Хохлова Б.Α., Μ., 1970, 264-265 С./. Найбільш істотними недоліками відомих пристроїв є: - велика трудомісткість використання; - мала жорсткість і стійкість в робочому положенні - відсутність можливості використання для кріплення до будівельних ферм і фіксації елементів посилення ферми. Найбільш близьким технічним рішенням є кондуктор для вивірки і тимчасового кріплення металевих колон, що містить елементи каркаса, регулювальні і кріпильні гвинти, при цьому каркас виконаний з окремих частин, з'єднаних за допомогою регулювальних гвинтів (див. Авт. свід. СРСР № 426024 Ε 04G 21/18). Відоме технічне рішення також не може бути використано для кріплення до будівельних ферм і надійних фіксацій підсилюючих елементів будівельних ферм і забезпечити при цьому безпеку роботи. В основу корисної моделі поставлено задачу удосконалити монтажний столик для тимчасової фіксації елементів посилення ферми, в якому зміна форми елементів дозволить забезпечити безпеку роботи і підвищити надійність фіксації підсилюючих елементів будівельних ферм. Для вирішення поставленої задачі в монтажному столику для тимчасової фіксації елементів посилення ферми, що містить каркас з регулювальними і кріпильними гвинтами, відповідно до корисної моделі, каркас виконаний у вигляді швелера, кріпильні гвинти з'єднані між собою у вигляді П-подібної рамки, що жорстко охоплює корпус столика, а регулювальні гвинти розташовані взаємно перпендикулярно один одному в каркасі. При цьому в нижній частині П-подібної рамки виконаний Г-подібний виріз, забезпечений пластиною з упором. Виконання кріпильних гвинтів у вигляді П-подібної рамки сприяє жорсткому закріпленню монтажного столика до будівельної ферми за рахунок щільного обхвату каркаса столика і спрощує закріплення столика до будівельної ферми. Взаємно перпендикулярне розташування регулювальних гвинтів дозволяє надійно зафіксувати підсилювальний елемент до вертикальних і горизонтальних граней кутника, що є елементом будівельної ферми. Установка упора в отворі в нижній частині П-подібної рамки запобігає зісковзуванню підсилювального елемента, що забезпечує надійність використання конструкції монтажного столика для посилення нахилених стрижнів будівельної ферми. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений монтажний столик з П-подібною рамкою; фіг. 2 - укладання елемента посилення на монтажний столик; фіг. 3 фіксація елемента посилення. Пропонований монтажний столик складається зі швелера 1. У горизонтальній і вертикальної частинах швелера встановлені регулювальні гвинти 2, розташовані взаємно перпендикулярно один одному. Гвинти 3 утворюють між собою П-подібну рамку 4, яка жорстко охоплює горизонтальну частину швелера. Гвинти з різьбою, на яку нагвинчені гайки 5 і шайби 6. У нижній частині П-подібної рамки 4 виконаний Г-подібний отвір 7, в який вставлена пластина 8 (на фіг. не відображено). Пристрій працює наступним чином. У зазор між кутниками будівельної ферми 9 зверху вставляється рамка 4 з накрученими гайками 5. У проміжок, обмежений рамкою 4 і низом кутників 10, вставляється швелер 1, гайки 5 затягуються. Для установки одного елемента посилення 10, який підібраний як елемент посилення для певної будівельної ферми використовується не менше двох монтажних столиків. Після укладання елементів посилення 10 на швелер 1, він регулювальними гвинтами 2 встановлюється в проектне положення. Застосування монтажного столика пояснюється конкретним прикладом, а саме конкретним виконанням посилення кроквяної ферми покрівлі гальванічного цеху ВАТ АЗОВОБЩЕМАШ м. Маріуполь. Елемент посилення (кутник 75×75×8) приєднується за допомогою електрозварювання до кутникового елемента (кутник 100×100×10) нижнього пояса кроквяної ферми з метою збільшення несучої здатності за рахунок збільшення поперечного перерізу. 1 UA 114836 U Монтажний столик використовується в технологічних картах щодо посилення кроквяних ферм на Новокраматорському будівельному заводі. Застосування запропонованого монтажного столика дозволить забезпечити просте і надійне посилення будівельних ферм таврового перерізу шляхом збільшення площі перерізу. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Монтажний столик для тимчасової фіксації елементів посилення ферми, що містить каркас з регулювальними і кріпильними гвинтами, який відрізняється тим, що каркас виконаний у вигляді швелера, кріпильні гвинти з'єднані між собою у вигляді П-подібної рамки, що жорстко охоплює корпус столика, а регулювальні гвинти розташовані взаємно перпендикулярно один одному в каркасі. 2. Монтажний столик для тимчасової фіксації елементів посилення ферми за п. 1, який відрізняється тим, що в нижній частині П-подібної рамки виконаний Г-подібний виріз, забезпечений пластиною з упором. 2 UA 114836 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
