F16B 33/00 — Загальні відмітні ознаки болтів, гвинтів і гайок

Номер патенту: 104692

Опубліковано: 25.02.2014

Автори: Чоі Чанг Хі, Кім Кіл Сунг

МПК: F16B 31/00, F16B 39/30, F16B 33/00 ...

Мітки: пристрій, нарізного, зачеплення

Формула / Реферат:

1. Пристрій нарізного зачеплення, що містить ділянку з внутрішньою різзю і ділянку із зовнішньою різзю, зачеплені одна з одною за допомогою множини витків різі, утворених вздовж осьового напрямку;при цьому кожний виток різі на ділянці з внутрішньою різзю і на ділянці із зовнішньою різзю має вершину і западину профілю, утворені по окружності різі, та закладну сторону і опорну сторону, що з'єднують вершину і западину профілю;при...

Номер патенту: 97102

Опубліковано: 10.01.2012

Автори: Бегель-Петтер Юрген, Херглотц Тібор

МПК: F16B 33/00, B29C 45/14, E05D 5/00, F16B 37/12 ...

Мітки: завісових, кріплення, гвинт, елементів, фурнітури, порожнистих, камерних, профілів, монтажний, зокрема

Формула / Реферат:

1. Комбінація монтажного гвинта (100, 200) для кріплення завісових елементів до багатокамерних профілів і багатокамерного профілю, з нарізним елементом, який має зовнішню різь і довжину, яка більша, ніж відстань між двома суміжними стінками багатокамерного профілю, яка відрізняється тим, що монтажний гвинт (100, 200) містить передню, якщо дивитися в напрямку вкручування, частину (1), яка має різь (3), і задню частину (2) з теплоізолюючого...

Номер патенту: 64854

Опубліковано: 25.11.2011

Автори: Занічковська Любов Володимирівна, Ощипок Ігор Миколайович

МПК: F16L 57/00, F16B 33/00, F16L 58/00 ...

Мітки: збірних, порожнистих, захисту, фреттинг-втоми, спосіб, валів-труб

Формула / Реферат:

Спосіб захисту порожнистих збірних валів-труб від фреттинг-втоми, який включає стикування двох або більше відрізків валів-труб, з'єднання валів-труб шляхом встановлення втулок, який відрізняється тим, що місця стикування відрізків валів-труб визначають розрахунковим шляхом за умови рівності нулю згинального моменту в місці стикування валів-труб.

Номер патенту: 44549

Опубліковано: 12.10.2009

Автори: Гевко Іван Богданович, Брощак Іван Іванович, Івасечко Роман Романович, Диня Володимир Іванович, Дзюра Володимир Олексійович, Ляшук Олег Леонтійович

МПК: F16B 33/00

Мітки: з'єднання, шліцеве, стопорне

Формула / Реферат:

Стопорне шліцеве з'єднання, яке виконане у вигляді одностороннього шліцевого вала, по зовнішньому діаметру якого виконана різь, яка є у взаємодії з гайкою, а на гайці по зовнішньому діаметру виконано багатогранник під ключ, а також фіксуючих і відтискних елементів, яке відрізняється тим, що в діаметрально протилежних місцях на гранях гайки встановлені фіксатори в радіальних ступінчатих отворах з можливістю осьового радіального переміщення,...

Номер патенту: 87814

Опубліковано: 25.08.2009

Автори: Лиу Сунг Ксіанг, Лейстер Валтер Ейч

МПК: B21J 15/00, F16B 33/00, F16B 37/04, B23P 19/06 ...

Мітки: засіб, кріпильний, заклепувальний, головкою, варіанти

Формула / Реферат:

1. Спосіб розвальцювання кріпильного засобу, який включає операції:a) підготування кріпильного засобу з фланцем і подовженою порожнистою стрижневою частиною, яка простягається від поверхні зазначеного фланця і має прохід через неї і отвір на кінці;b) підготування розвальцювального пристрою, який має виступи з розмірами, що дозволяють йому бути прийнятим у зазначений прохід, і нижче зазначених виступів має щонайменше одне ребро,...

Номер патенту: 29266

Опубліковано: 10.01.2008

Автори: Івасечко Роман Романович, Гевко Ігор Богданович

МПК: F16B 33/00

Мітки: стопорна, пара, гвинтова

Формула / Реферат:

Гвинтова стопорна пара, що виконана у вигляді різьбового з'єднання з двох труб, між якими встановлено ущільнююче кільце, а на правій трубі по зовнішньому діаметру на різі жорстко встановлений багатогранний штуцер, наприклад, шестигранний, яка відрізняється тим, що на кінці штуцера виконана цангова головка з профілем поперечного перерізу однієї сторони у вигляді різносторонньої трапеції з трьома наскрізь розрізаними пелюстками, які розміщені...

Номер патенту: 21336

Опубліковано: 15.03.2007

Автор: Бугаєв Дмитро Анатолійович

МПК: F16B 33/00

Мітки: поліпропіленовою, вставкою, транспортерах, гайки, застосуванням, болтове, з'єднання, техніки, сільськогосподарсько

Формула / Реферат:

З'єднання деталей у транспортері до сільськогосподарських машин, яке відрізняється тим, що виконується за допомогою болтового з'єднання з гайкою, яка містить поліпропіленову вставку.

Номер патенту: 74590

Опубліковано: 16.01.2006

Автори: Шамбеллан Франсуа, Петело Даніель, Берте Режі, Вердійон Ліонель, Труонг Дін Нгуен

МПК: F16B 33/00, C10M 169/00

Мітки: з'єднання, нарізного, трубного, незаклинюваного, нарізний, елемент

Формула / Реферат:

1. Охоплюваний або охоплюючий нарізний елемент (2) для трубного нарізного незаклинюваного з'єднання, який містить відповідно охоплювану або охоплюючу різь (104, 204), при цьому щонайменше на поверхню (14, 16, 18, 20, 54, 56, 58, 60) ниток (12, 52) різі нанесений тонкий шар (22) мастильної речовини, до того ж поверхня оброблена для забезпечення адсорбції або абсорбції мастильної речовини, який відрізняється тим, що мастильна речовина є...

Номер патенту: 64345

Опубліковано: 16.02.2004

Автор: Ляшенко Анатолій Григорович

МПК: F16B 33/00

Мітки: з'єднання, різьбове

Формула / Реферат:

1. Різьбове з'єднання типу "болт-гайка" для стабільного скріплення деталей, яке відрізняється тим, що у внутрішній частині болта зі сторони різьбового торця виконані крізні подовжні прорізі та конічна порожнина з різзю, в яку введено додатковий болт конічного профілю з різзю. 2. Різьбове з'єднання типу "болт-гайка" за п. 1, яке відрізняється тим, що головка додаткового болта має круглу зовнішню бокову поверхню і...

Номер патенту: 50967

Опубліковано: 15.11.2002

Автор: Гевко Ігор Богданович

МПК: F16B 33/00

Мітки: механізм, стопоріння, деталей, осьового

Формула / Реферат:

1. Механізм осьового стопоріння деталей, який виконаний у вигляді корпуса, який за допомогою циліндричного пальця має коливальний відносний рух, а весь механізм - осьовий зворотно-поступальний рух, по торцях пальця в корпусі з двох боків встановлені стопорні кільця, який відрізняється тим, що стопорні кільця мають Г-подібну форму в перерізі, і встановлені таким чином, щоб горизонтальні полички стопорних кілець по відношенню до торців...

Номер патенту: 43105

Опубліковано: 15.11.2001

Автори: Гудь Віктор Зеновійович, Гевко Богдан Матвійович, Пилипець Михайло Ількович, Гевко Іван Богданович

МПК: F16B 33/00

Мітки: механізм, нарізний

Формула / Реферат:

Нарізний механізм, що виконаний у вигляді пари гвинт-гайка, на зовнішньому діаметрі гвинта нарізана різь, на яку нагвинчена гайка, який відрізняється тим, що гайка виконана у вигляді циліндричного пустотілого корпусу, лівий торець якого має отвір більший внутрішнього діаметра різі, внутрішній торець корпусу в контакті з тарілчастими пружинами, які, в свою чергу, з другого боку в контакті зі спіральною штабою, внутрішній діаметр якої має...

Номер патенту: 43104

Опубліковано: 15.11.2001

Автори: Гевко Богдан Матвійович, Пилипець Михайло Ількович, Гевко Іван Богданович, Гудь Віктор Зеновійович

МПК: F16B 33/00

Мітки: механізм, гвинтовий

Формула / Реферат:

Гвинтовий механізм, що виконаний у вигляді пари гвинт-гайка, на зовнішньому діаметрі гвинта нарізана різь, на яку нагвинчена гайка, який відрізняється тим, що гайка виконана у вигляді циліндричного пустотілого корпусу, лівий торець якого має отвір більший внутрішнього діаметра різі, внутрішній торець корпусу є в контакті з спіральною гайкою, внутрішній діаметр якої має профіль різі вала і є в контакті з ним, причому витки спіральної гайки...

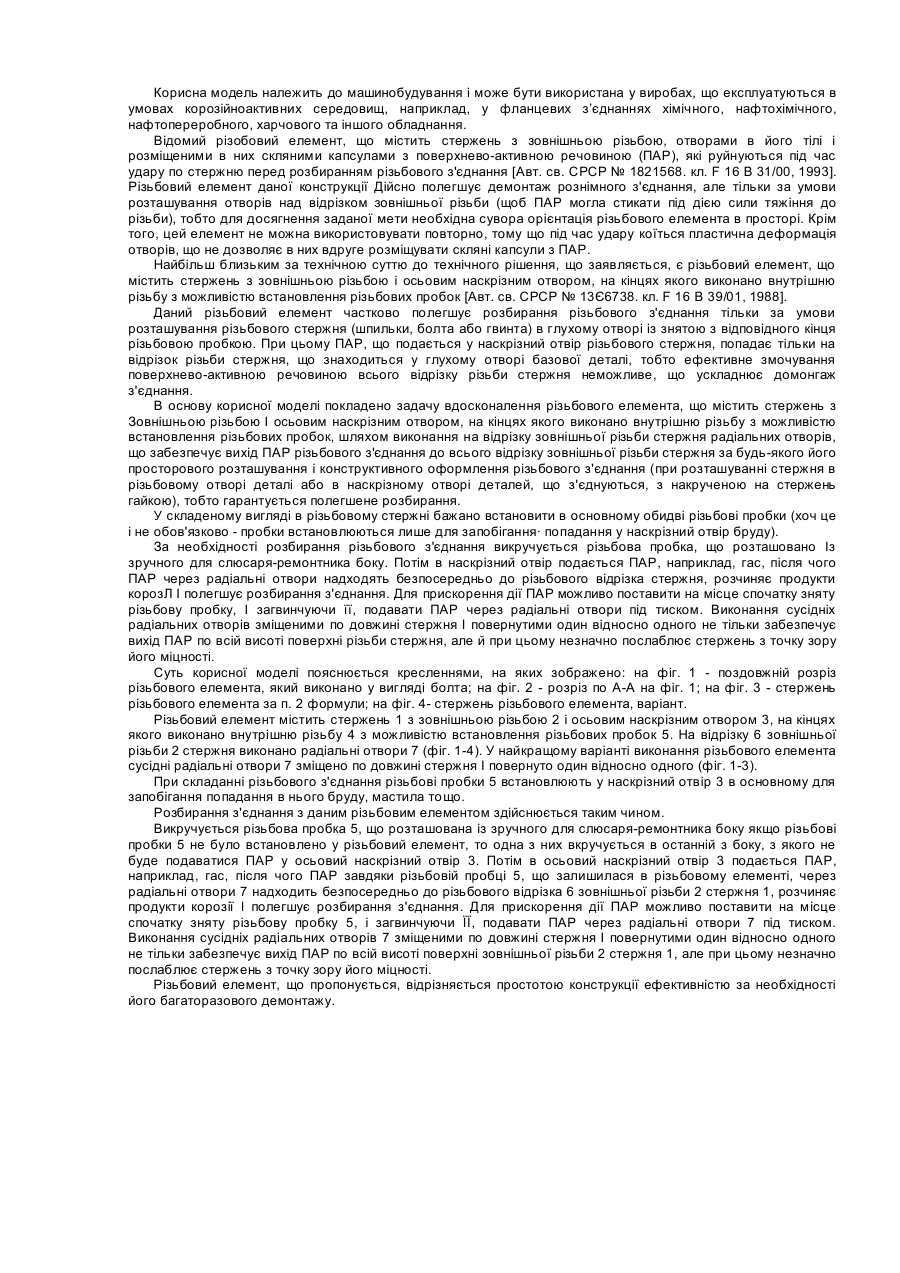

Номер патенту: 177

Опубліковано: 30.06.1998

Автори: Мікульонок Ігор Олегович, Копосович Іван Іванович

МПК: F16B 33/00

Мітки: різьбовий, елемент

Формула / Реферат:

1. Різьбовий елемент, що містить стержень з зовнішньою різьбою і осьовим наскрізним отвором, на кінцях якого виконано внутрішню різьбу з можливістю встановлення різьбових пробок, який відрізняється тим, що на відрізку зовнішньої різби стержня виконано радіальні отвори.2. Елемент за п. 1, який відрізняється тим, що сусідні радіальні отвори зміщено по довжині стержня і повернуто один відносно одного.
