Начіпний трелювальний пристрій

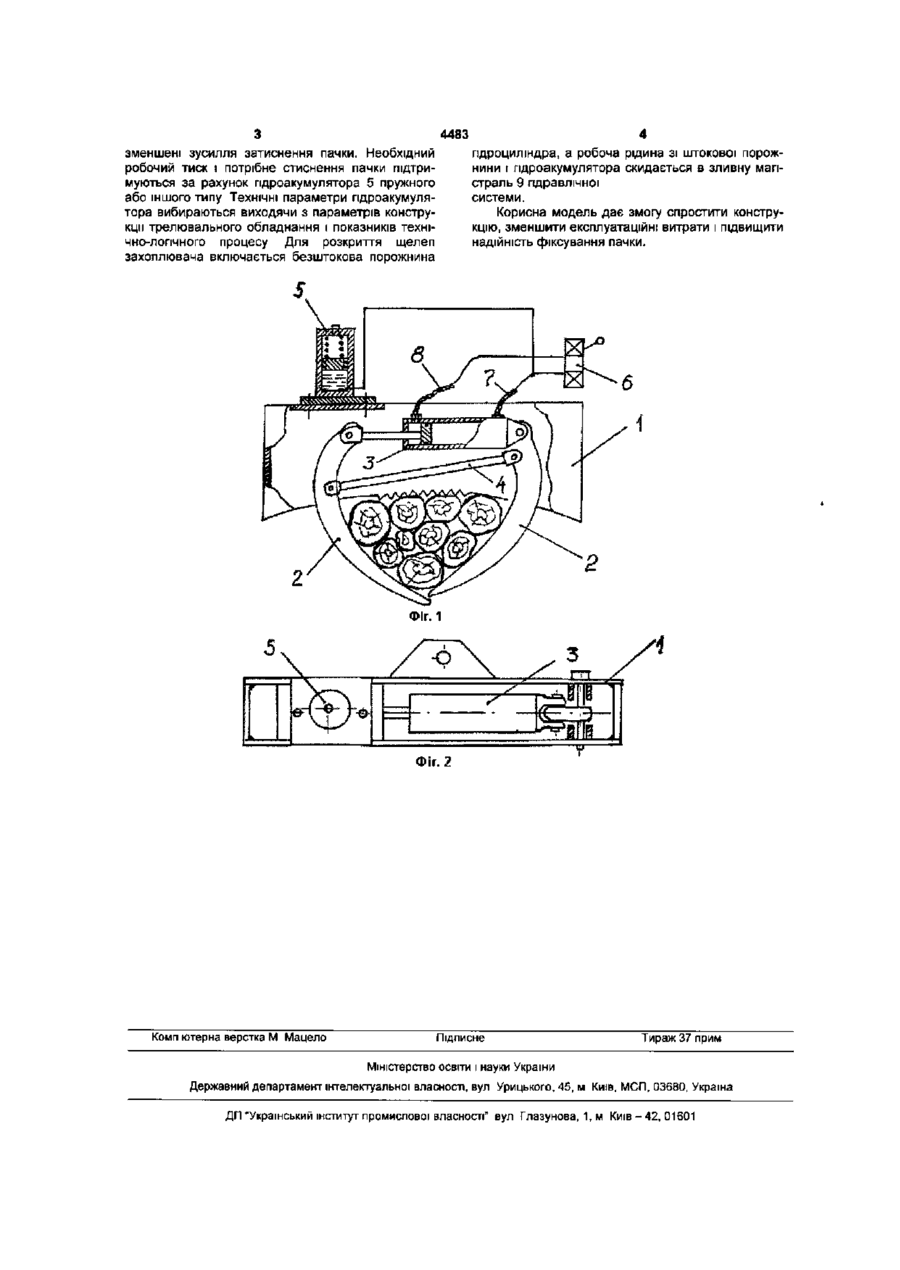

УКРАЇНА (19) UA (11)4483 (із) U (51)7В60РЗ/40 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) НАЧІПНИЙ ТРЕЛЮВАЛЬНИЙ ПРИСТРІЙ 1 (21)20040503735 ,* * (22) 19 05 2004 (24)17.01.2005 (46) 17.01 2005, Бюл № 1, 2005 р (72) Бегеба Володимир Миколайович, Бегеба Станіслав Володимирович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (57) Начіпний трелювальний пристрій, який містить раму, клешневий захоплювач, синхронізуючу тягу, гідроциліндр приводу клешень, механізм фіксації деревини в захоплювачі і систему пдроприводу, який відрізняється тим, що на рамі захоплювача встановлений гідравлічний акумулятор, паралельно підключений до гідроциліндра приводу клешень. Корисна модель відноситься до лісового господарства, зокрема, до начіпного трелювального обладнання, яке навішується на трактори загальногосподарського призначення і використовується для трелювання (підтягування) деревини при проведенні суцільно-лісосічних рубок і рубок догляду за лісом Для використання таких робіт в малолісних районах розроблені і використовуються начіпні трелювальні засоби (а.с СРСР №941273, МПК B66F9/18 а с №1438934, 1638042 В60РЗ/40), які складаються з рами, клешневого захоплювача, синхронізуючої тяги гідроциліндру приводу клешней ВІДОМІ також трелювальні засоби, які окрім названих складових елементів обладнанні механізмом фіксації деревини в захоплювачі (патент України №54232, МПК В60РЗ/40 Начіпне трелювальне обладнання/ В М Бегеба, С.В Бегеба №2002064984, Заявлено 17 06 02, Опубл 17 02 03, Бюл №2) Недоліком начіпних трелювальних пристроїв, які обладнані механізмом фіксації пачки деревини в клешнях захоплювача - є відносна складність конструкції, що збільшує витрати на експлуатацію і питому метало- і енергомісткість технологічного процесу трелювання Корисною моделлю ставиться завдання спрощення конструкції пристроїв для фіксації деревини в захоплювачі, зменшення енерго- і металоємкості, витрат на експлуатацію, підвищення надійності роботи агрегату Поставлене винаходом завдання досягається тим, що у начіпному трелювальному пристрої що містить раму, клешневий захоплювач, синхронізуючу тягу, гідроциліндр приводу клешнів, механізм фіксації деревини в захоплювачі, згідно корисної моделі встановлений гідравлічний акумулятор підключений паралельно до гідроциліндра приводу клешнів захоплювача На Фіг 1 приведена схема начіпного трелювального пристрою з гідравлічною схемою приводу. Начіпний трелювальний пристрій складається з рами 1, двох клешнів 2, гідроциліндра 3 приводу клешнів, синхронізуючої тяги 4, гідравлічного акумулятора 5 пружного або іншого типу, системи пдроприводу, що містить пдророзподільник 6, (робочу) магістраль 7 і штокову (холостого ходу) 8 Начтний трелювальний пристрій працює таким чином. Трактор з начіпним трелювальним пристроєм під'їжджає до пачки деревини і за допомогою пдророзподільника 6 робоча рідина через трубопровід 8 потрапляє в штокову порожнину гідроциліндра 3, розкриваючи клешні 2 захоплювача Після під'їзду до пачки деревини, робоча рідина по трубопроводу 8 подається в безштокову порожнину гідроциліндра 3 і закриває клешні 2, затискуючи деревину Одночасно частина робочої рідини подається в гідромеханічний гідроакумулятор 5, стискуючи пружину акумулятора і заряджаючи його Після захоплювання і затиснення деревини, пдророзподільник 6, встановлюється в положення "закрито" При трелюванні деревини виникають втрати робочої рідини в напірній частині циліндра, зниження тиску в трубопроводах і СО 00 4483 зменшені зусилля затиснення пачки. Необхідний робочий тиск і потрібне стиснення пачки підтримуються за рахунок гідроакумулятора 5 пружного або іншого типу Технічні параметри гідроакумулятора вибираються виходячи з параметрів конструкції трелювального обладнання і показників технічно-лопчного процесу Для розкриття щелеп захоплювача включається безштокова порожнина 4 гідроциліндра, а робоча рідина зі штокової порожнини і гідроакумулятора скидається в зливну магістраль 9 гідравлічної системи. Корисна модель дає змогу спростити конструкцію, зменшити експлуатаційні витрати і підвищити надійність фіксування пачки. Фіг. 1 1 —^—. ,— . ,„ . p Фіг. 2 Комп ютерна верстка М Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності" вул Глазунова, 1, м Київ-42, 01601
