Пристрій для іригації порожнини носа при параназальних синуситах

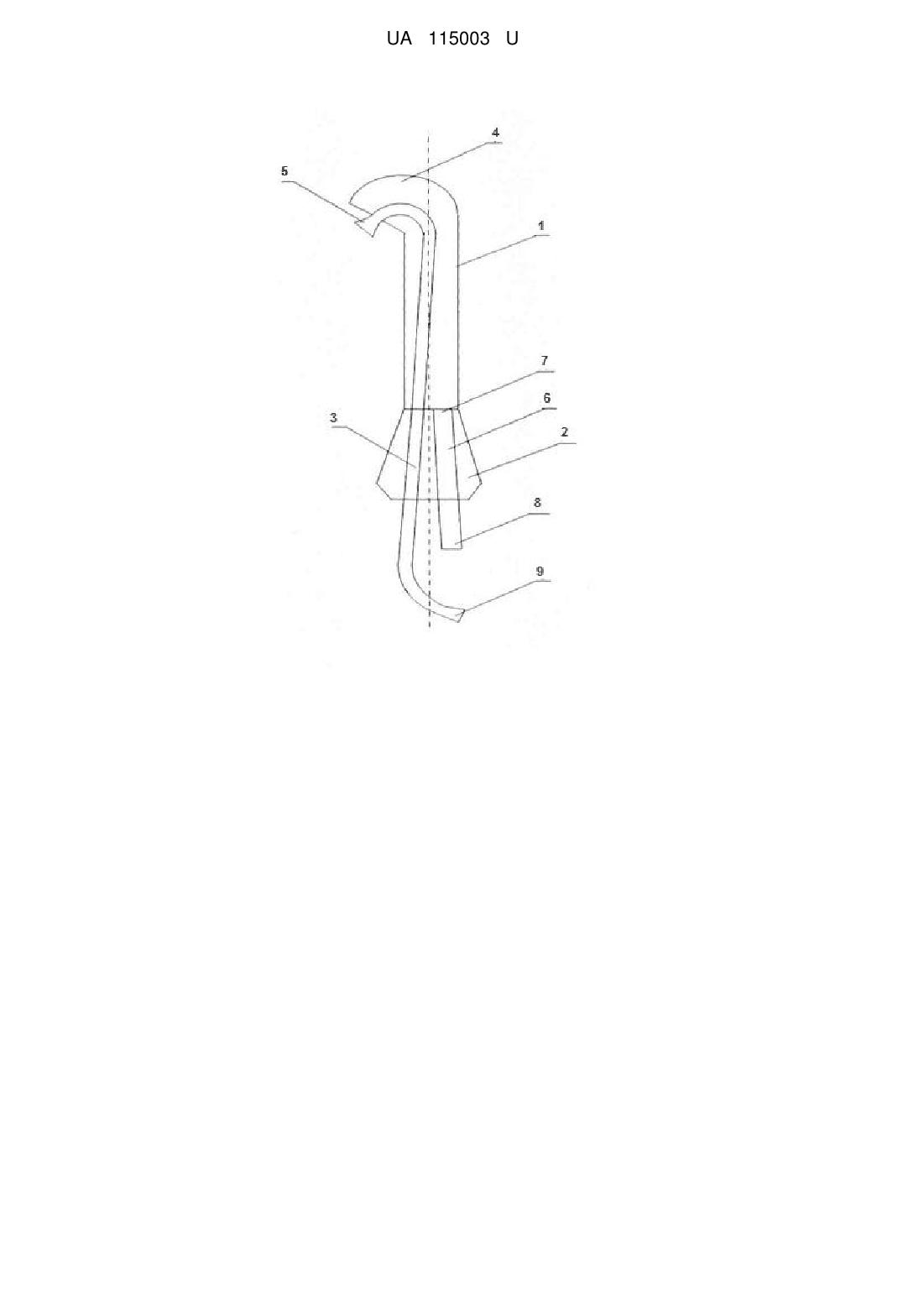

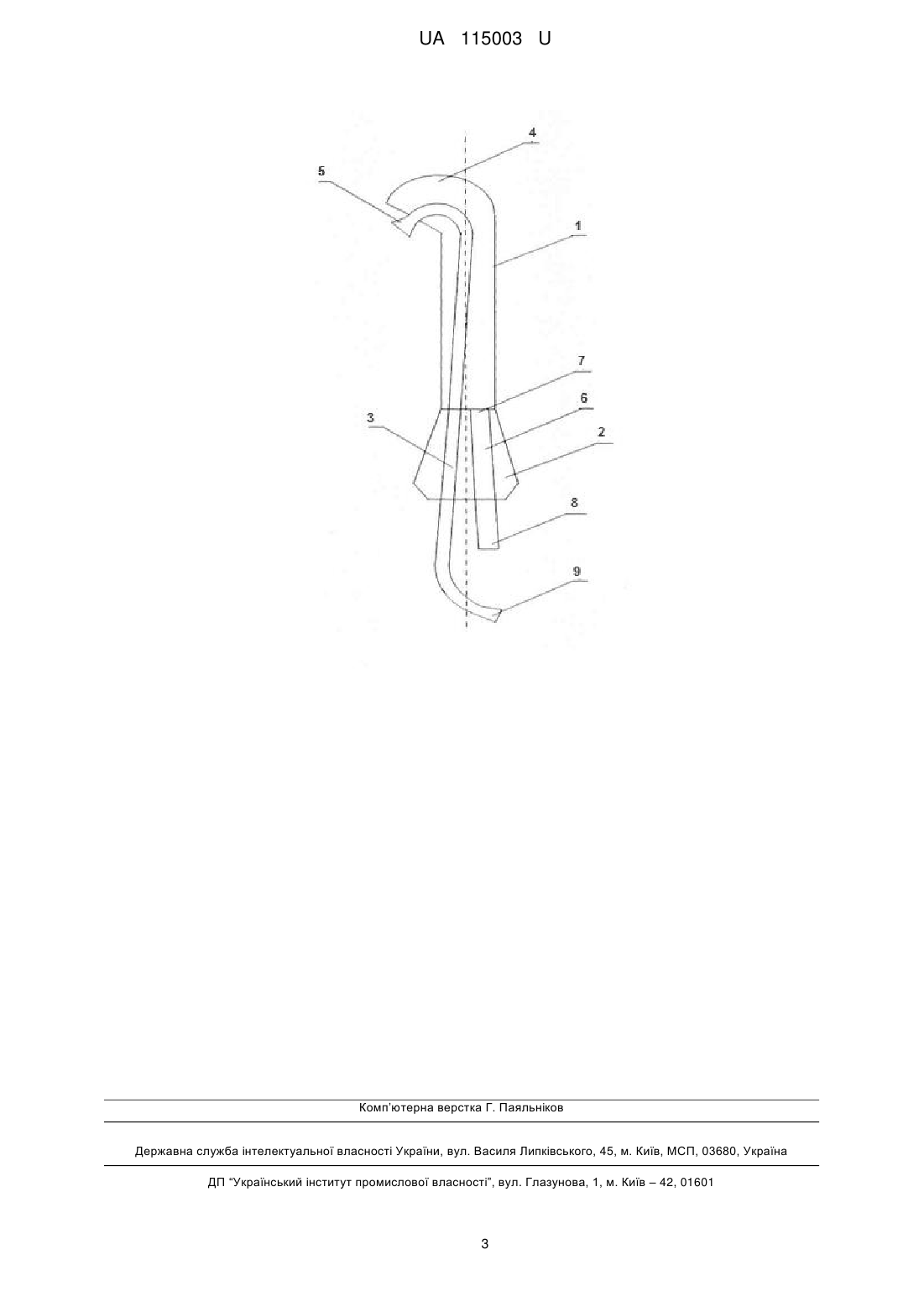

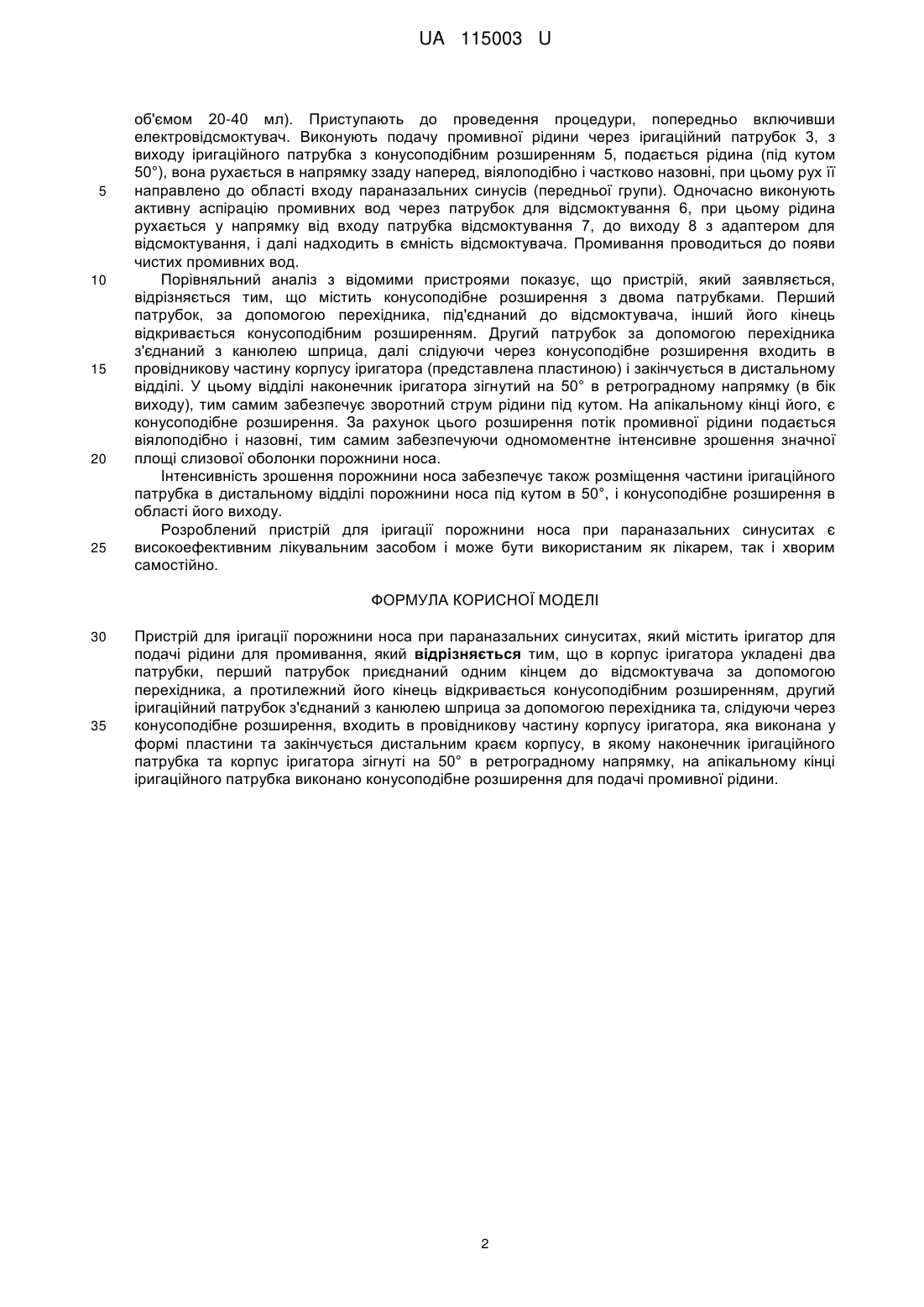

Реферат: Пристрій для іригації порожнини носа при параназальних синуситах містить іригатор для подачі рідини для промивання. В корпус іригатора укладені два патрубки. Перший патрубок приєднаний одним кінцем до відсмоктувача за допомогою перехідника, а протилежний його кінець відкривається конусоподібним розширенням. Другий іригаційний патрубок з'єднаний з канюлею шприца за допомогою перехідника та, слідуючи через конусоподібне розширення, входить в провідникову частину корпусу іригатора, яка виконана у формі пластини та закінчується дистальним краєм корпусу, в якому наконечник іригаційного патрубка та корпус іригатора зігнуті на 50° в ретроградному напрямку. На апікальному кінці іригаційного патрубка виконано конусоподібне розширення для подачі промивної рідини. UA 115003 U (54) ПРИСТРІЙ ДЛЯ ІРИГАЦІЇ ПОРОЖНИНИ НОСА ПРИ ПАРАНАЗАЛЬНИХ СИНУСИТАХ UA 115003 U UA 115003 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв для іригації порожнини носа при параназальних синуситах. Відомий пристрій для зрошення носових порожнин мінеральною водою, сольовими або лікарськими розчинами під невеликим тиском. Пристрій складається з іригатора, тонкого прямого наконечника зі скла, пластмаси або ебоніту, пов'язаного гумовою трубкою з іригатором. Іригатор, з якого подається вода, встановлюється на висоті 50 см над головою хворого. При промиванні вільний дистальний кінець наконечника вводиться в одну з ніздрів так, щоб ніздря була щільно закрита. При користуванні таким пристроєм і методом виконання процедури рідина витікає назад назовні через ту ж ніздрю, очищаючи носову порожнину від скупченого в ній ексудату і хвороботворних агентів [Proetz A.W. The displacement method of sinus diagnosis and treatment / A.W. Proetz. - 2nd. - Saint Louis: Annals Pub. Co, 1939. - 296 p.; Лекарственные средства. Свойства. Применения. Противопоказания: Справочник /под ред. М.А. Клюева. – Красноярск: Гротеск, 1993. - С. 362/2]. Недостатня ефективність носового зрошення за допомогою даного пристрою полягає, поперше, в місцевому неглибокому впливі струменя при промиванні, рідина не проходить з однієї порожнини носа в іншу; по-друге, недостатня ефективність пояснюється ще і ламінарним характером обтікання рідиною внутрішньої носової порожнини. Відомий також пристрій, який служить для організації назального душа. Пристрій містить іригатор з рідиною для промивання, полу камеру зі скла у формі оливи, яка щільно прилягає при роботі до стінок ніздрі. Пола камера має центральний патрубок, за допомогою якого іригатор приєднаний до зазначеної камери і випускний отвір для потрапляння рідини в носову порожнину. При організації назального промивання лікувальна рідина надходить в ніс через одну ніздрю, розташовану на більш високому рівні, проходить позаду носової перегородки в носоглотку і витікає через іншу ніздрю. Рідина проходить через обидві носові порожнини і носоглотку [Proetz A.W. The displacement method of sinus diagnosis and treatment / A.W. Proetz. 2nd. - Saint Louis: Annals Pub. Co, 1939. - 296 p.; Лекарственные средства. Свойства. Применения. Противопоказания: Справочник /под ред. М.А. Клюева. – Красноярск: Гротеск, 1993. - С. 362/2]. Даний пристрій для іригації порожнини носа є найбільш близьким до того, що заявляється, за технічною суттю та результатом, який може бути досягнутим, тому його обрано за прототип. Недостатня ефективність промивання цим пристроєм, очищення носової порожнини і слизової оболонки носа від щільного ексудату або кірок пояснюється низькошвидкісним ламінарним рухом рідини. У зв'язку з вищевикладеним, в основу корисної моделі поставлено задачу створення пристрою, що інтенсифікує процес промивання носової порожнини. Поставлена задача вирішується тим, що у відомому пристрої, який містить іригатор для подачі рідини для промивання, згідно з корисною моделлю в корпус іригатора укладені два патрубки, перший патрубок приєднаний одним кінцем до відсмоктувача за допомогою перехідника, а протилежний його кінець відкривається конусоподібним розширенням, другий іригаційний патрубок з'єднаний з канюлею шприца за допомогою перехідника, та слідуючи через конусоподібне розширення входить в провідникову частину корпусу іригатора, яка виконана у формі пластини та закінчується дистальним краєм корпусу, в якому наконечник іригаційного патрубка та корпус іригатора зігнуті на 50° в ретроградному напрямку, на апікальному кінці іригаційного патрубка виконано конусоподібне розширення для подачі промивної рідини. Технічний ефект корисної моделі, а саме створення пристрою, що інтенсифікує процес промивання носової порожнини, обумовлений синергізмом конструктивних елементів пристрою, який заявляється. Пристрій пояснюється кресленням. Пристрій містить корпус інтраназального іригатора 1, конусоподібне розширення проксимального відділу іригатора 2, іригаційний патрубок 3, дистальний відділ корпусу іригатора 4, вихід іригаційного патрубка з конусоподібним розширенням 5, патрубок відсмоктування 6, вхід відсмоктуючого патрубка 7, вихід відсмоктуючого патрубка 8, вхід іригаційного патрубка з адаптером для канюлі шприца 9. Пристрій, який заявляється працює наступним чином. Хворий сідає, подає голову злегка вперед, нахиливши її. Беруть іригатор 1 в руку. Вставляють дистальний відділ 4 іригатора 1, в одну з половин порожнини носа, і просуваємо в глиб порожнини носа, поки не відбудеться щільного контакту конусоподібного розширення 2 з ніздрями, тим самим вихід іригаційного патрубка 3 з конусоподібним розширенням 5, розміщується в дистальному відділі порожнини носа. Виконують під'єднання відсмоктувача до виходу 8 патрубка для відсмоктування 6 через адаптер. До входу 9 іригаційного патрубка 3, під'єднують ємність з промивною рідиною (шприц 1 UA 115003 U 5 10 15 20 25 об'ємом 20-40 мл). Приступають до проведення процедури, попередньо включивши електровідсмоктувач. Виконують подачу промивної рідини через іригаційний патрубок 3, з виходу іригаційного патрубка з конусоподібним розширенням 5, подається рідина (під кутом 50°), вона рухається в напрямку ззаду наперед, віялоподібно і частково назовні, при цьому рух її направлено до області входу параназальних синусів (передньої групи). Одночасно виконують активну аспірацію промивних вод через патрубок для відсмоктування 6, при цьому рідина рухається у напрямку від входу патрубка відсмоктування 7, до виходу 8 з адаптером для відсмоктування, і далі надходить в ємність відсмоктувача. Промивання проводиться до появи чистих промивних вод. Порівняльний аналіз з відомими пристроями показує, що пристрій, який заявляється, відрізняється тим, що містить конусоподібне розширення з двома патрубками. Перший патрубок, за допомогою перехідника, під'єднаний до відсмоктувача, інший його кінець відкривається конусоподібним розширенням. Другий патрубок за допомогою перехідника з'єднаний з канюлею шприца, далі слідуючи через конусоподібне розширення входить в провідникову частину корпусу іригатора (представлена пластиною) і закінчується в дистальному відділі. У цьому відділі наконечник іригатора зігнутий на 50° в ретроградному напрямку (в бік виходу), тим самим забезпечує зворотний струм рідини під кутом. На апікальному кінці його, є конусоподібне розширення. За рахунок цього розширення потік промивної рідини подається віялоподібно і назовні, тим самим забезпечуючи одномоментне інтенсивне зрошення значної площі слизової оболонки порожнини носа. Інтенсивність зрошення порожнини носа забезпечує також розміщення частини іригаційного патрубка в дистальному відділі порожнини носа під кутом в 50°, і конусоподібне розширення в області його виходу. Розроблений пристрій для іригації порожнини носа при параназальних синуситах є високоефективним лікувальним засобом і може бути використаним як лікарем, так і хворим самостійно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для іригації порожнини носа при параназальних синуситах, який містить іригатор для подачі рідини для промивання, який відрізняється тим, що в корпус іригатора укладені два патрубки, перший патрубок приєднаний одним кінцем до відсмоктувача за допомогою перехідника, а протилежний його кінець відкривається конусоподібним розширенням, другий іригаційний патрубок з'єднаний з канюлею шприца за допомогою перехідника та, слідуючи через конусоподібне розширення, входить в провідникову частину корпусу іригатора, яка виконана у формі пластини та закінчується дистальним краєм корпусу, в якому наконечник іригаційного патрубка та корпус іригатора зігнуті на 50° в ретроградному напрямку, на апікальному кінці іригаційного патрубка виконано конусоподібне розширення для подачі промивної рідини. 2 UA 115003 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
