Пристрій для очищення й зволоження порожнини носа

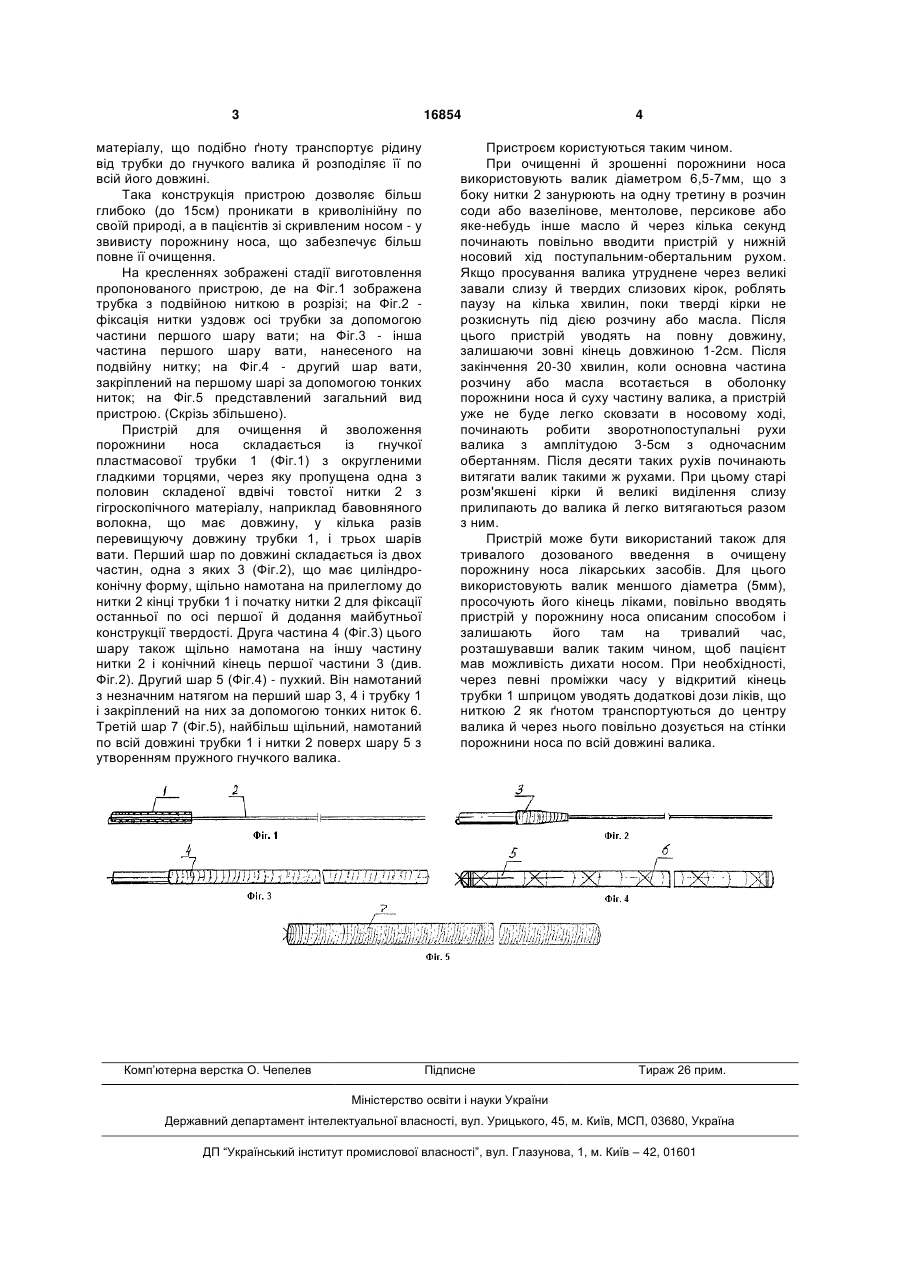

Пристрій для очищення й зволоження порожнини носа, що містить гнучкий зонд і вату, який відрізняється тим, що зонд виконаний у вигляді трубки, через яку пропущена одна з 3 16854 матеріалу, що подібно ґноту транспортує рідину від трубки до гнучкого валика й розподіляє її по всій його довжині. Така конструкція пристрою дозволяє більш глибоко (до 15см) проникати в криволінійну по своїй природі, а в пацієнтів зі скривленим носом - у звивисту порожнину носа, що забезпечує більш повне її очищення. На кресленнях зображені стадії виготовлення пропонованого пристрою, де на Фіг.1 зображена трубка з подвійною ниткою в розрізі; на Фіг.2 фіксація нитки уздовж осі трубки за допомогою частини першого шару вати; на Фіг.3 - інша частина першого шару вати, нанесеного на подвійну нитку; на Фіг.4 - другий шар вати, закріплений на першому шарі за допомогою тонких ниток; на Фіг.5 представлений загальний вид пристрою. (Скрізь збільшено). Пристрій для очищення й зволоження порожнини носа складається із гнучкої пластмасової трубки 1 (Фіг.1) з округленими гладкими торцями, через яку пропущена одна з половин складеної вдвічі товстої нитки 2 з гігроскопічного матеріалу, наприклад бавовняного волокна, що має довжину, у кілька разів перевищуючу довжину трубки 1, і трьох шарів вати. Перший шар по довжині складається із двох частин, одна з яких 3 (Фіг.2), що має циліндроконічну форму, щільно намотана на прилеглому до нитки 2 кінці трубки 1 і початку нитки 2 для фіксації останньої по осі першої й додання майбутньої конструкції твердості. Друга частина 4 (Фіг.3) цього шару також щільно намотана на іншу частину нитки 2 і конічний кінець першої частини 3 (див. Фіг.2). Другий шар 5 (Фіг.4) - пухкий. Він намотаний з незначним натягом на перший шар 3, 4 і трубку 1 і закріплений на них за допомогою тонких ниток 6. Третій шар 7 (Фіг.5), найбільш щільний, намотаний по всій довжині трубки 1 і нитки 2 поверх шару 5 з утворенням пружного гнучкого валика. Комп’ютерна верстка О. Чепелев 4 Пристроєм користуються таким чином. При очищенні й зрошенні порожнини носа використовують валик діаметром 6,5-7мм, що з боку нитки 2 занурюють на одну третину в розчин соди або вазелінове, ментолове, персикове або яке-небудь інше масло й через кілька секунд починають повільно вводити пристрій у нижній носовий хід поступальним-обертальним рухом. Якщо просування валика утруднене через великі завали слизу й твердих слизових кірок, роблять паузу на кілька хвилин, поки тверді кірки не розкиснуть під дією розчину або масла. Після цього пристрій уводять на повну довжину, залишаючи зовні кінець довжиною 1-2см. Після закінчення 20-30 хвилин, коли основна частина розчину або масла всотається в оболонку порожнини носа й суху частину валика, а пристрій уже не буде легко сковзати в носовому ході, починають робити зворотнопоступальні рухи валика з амплітудою 3-5см з одночасним обертанням. Після десяти таких рухів починають витягати валик такими ж рухами. При цьому старі розм'якшені кірки й великі виділення слизу прилипають до валика й легко витягаються разом з ним. Пристрій може бути використаний також для тривалого дозованого введення в очищену порожнину носа лікарських засобів. Для цього використовують валик меншого діаметра (5мм), просочують його кінець ліками, повільно вводять пристрій у порожнину носа описаним способом і залишають його там на тривалий час, розташувавши валик таким чином, щоб пацієнт мав можливість дихати носом. При необхідності, через певні проміжки часу у відкритий кінець трубки 1 шприцом уводять додаткові дози ліків, що ниткою 2 як ґнотом транспортуються до центру валика й через нього повільно дозується на стінки порожнини носа по всій довжині валика. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
