Корпус плуга

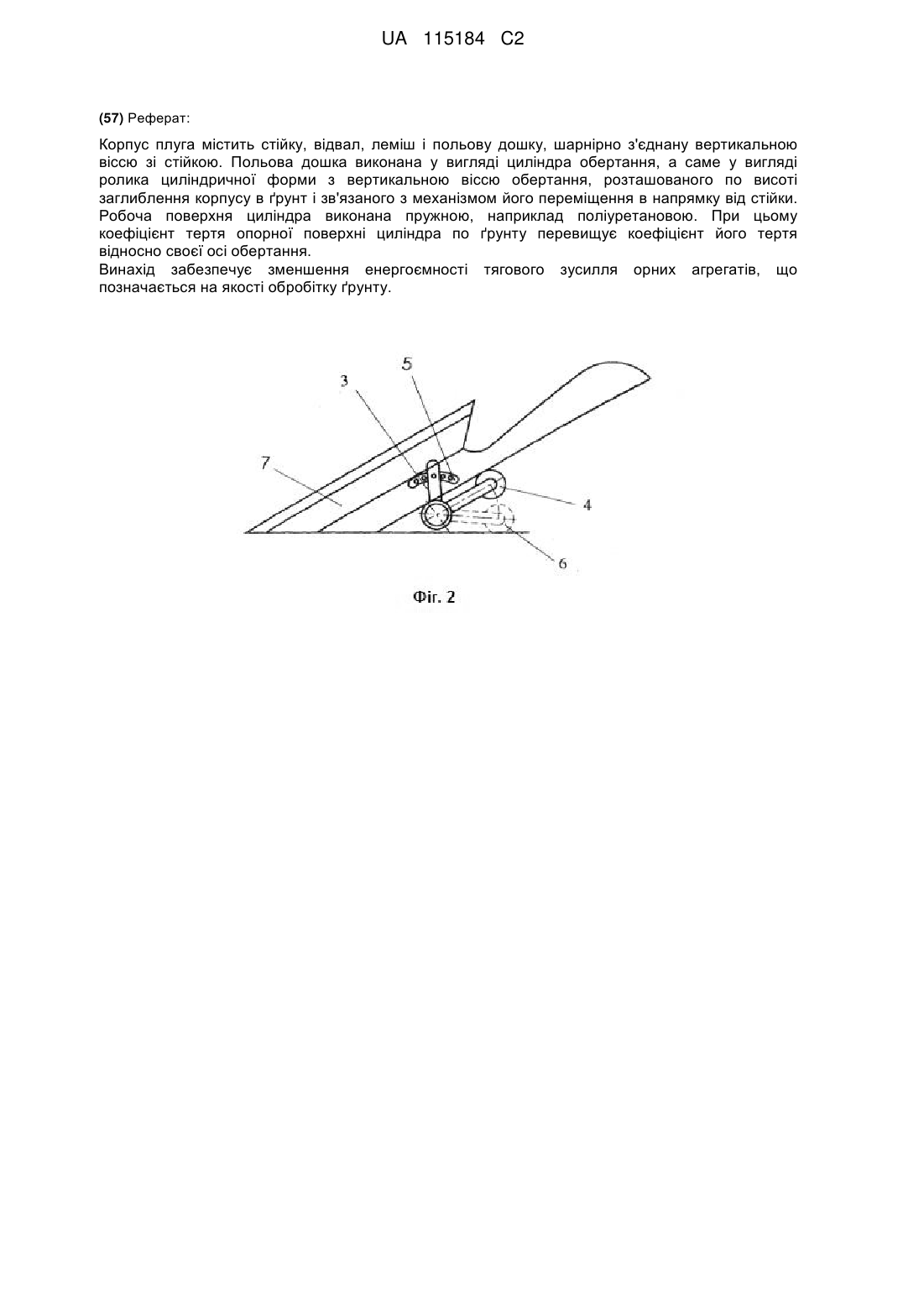

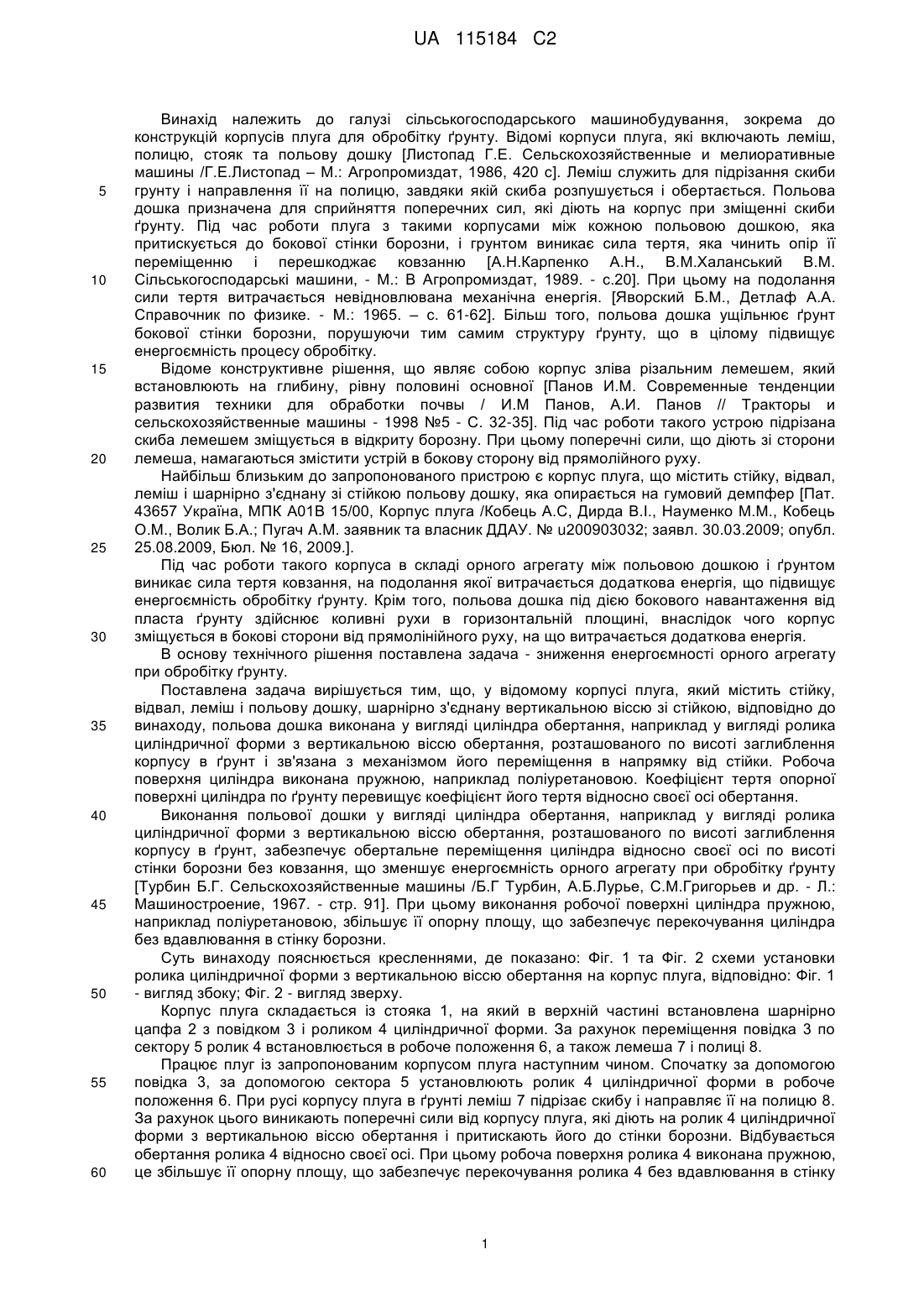

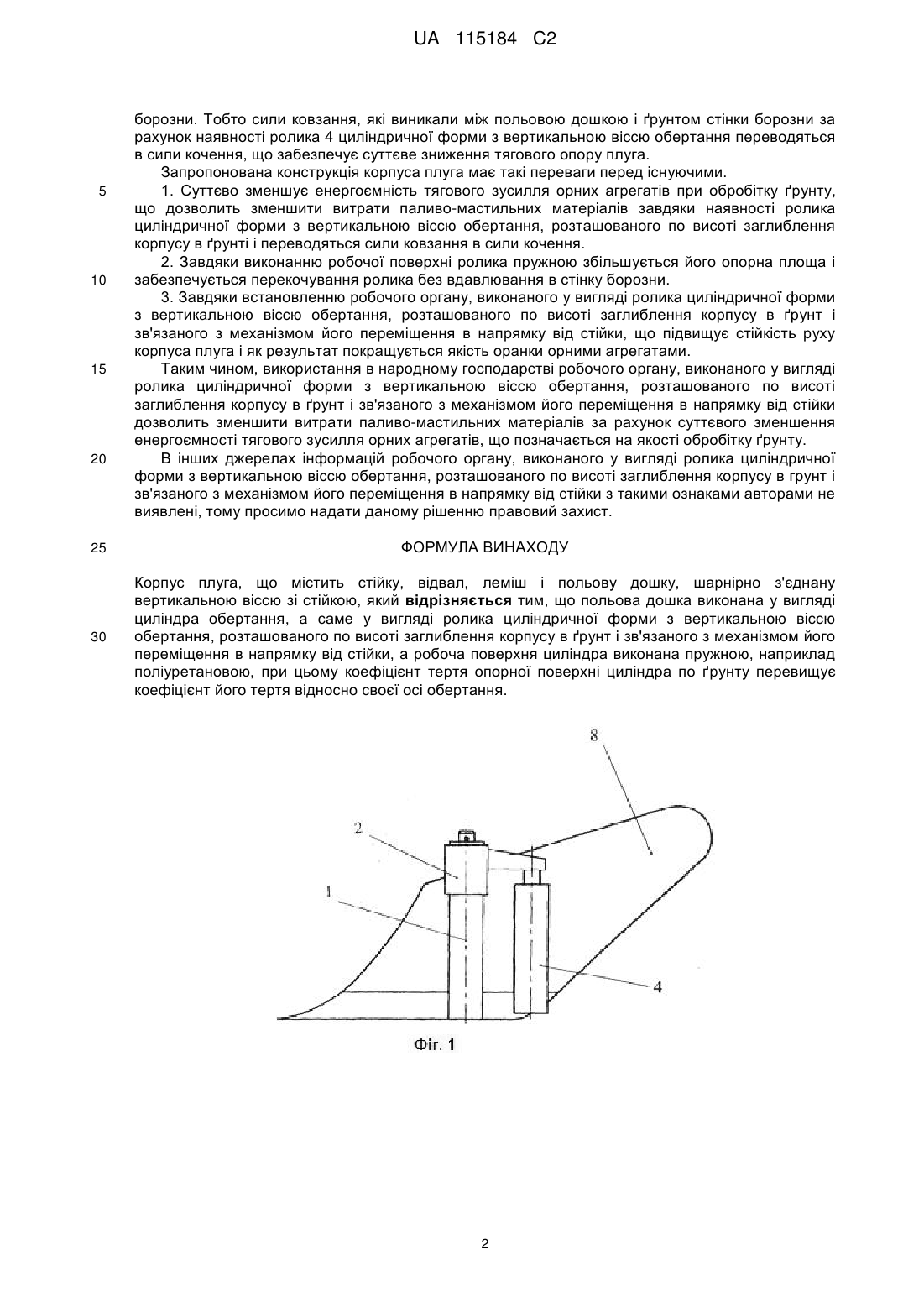

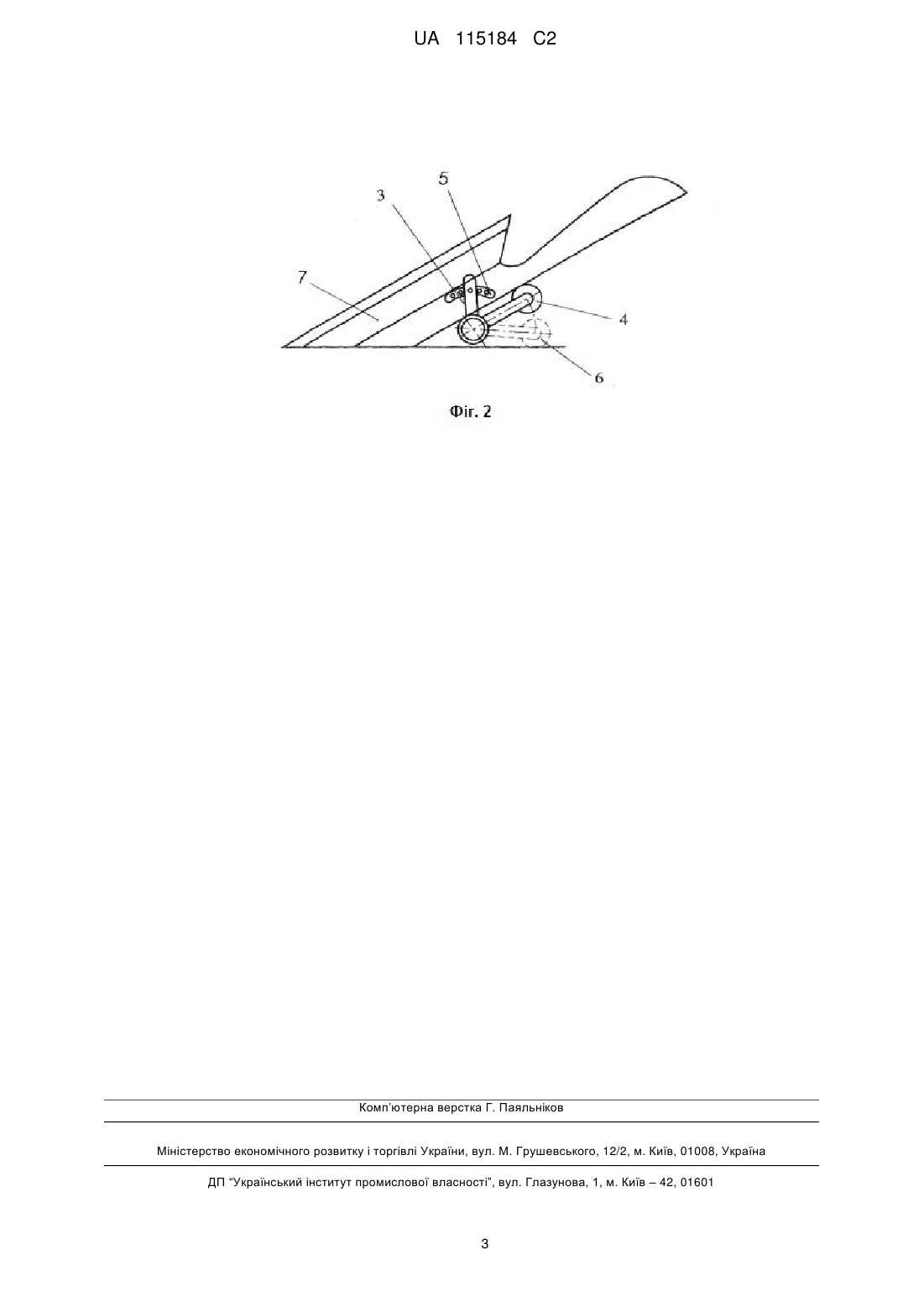

Реферат: Корпус плуга містить стійку, відвал, леміш і польову дошку, шарнірно з'єднану вертикальною віссю зі стійкою. Польова дошка виконана у вигляді циліндра обертання, а саме у вигляді ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в ґрунт і зв'язаного з механізмом його переміщення в напрямку від стійки. Робоча поверхня циліндра виконана пружною, наприклад поліуретановою. При цьому коефіцієнт тертя опорної поверхні циліндра по ґрунту перевищує коефіцієнт його тертя відносно своєї осі обертання. Винахід забезпечує зменшення енергоємності тягового зусилля орних агрегатів, що позначається на якості обробітку ґрунту. UA 115184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування, зокрема до конструкцій корпусів плуга для обробітку ґрунту. Відомі корпуси плуга, які включають леміш, полицю, стояк та польову дошку [Листопад Г.Е. Сельскохозяйственные и мелиоративные машины /Г.Е.Листопад – М.: Агропромиздат, 1986, 420 с]. Леміш служить для підрізання скиби грунту і направлення її на полицю, завдяки якій скиба розпушується і обертається. Польова дошка призначена для сприйняття поперечних сил, які діють на корпус при зміщенні скиби ґрунту. Під час роботи плуга з такими корпусами між кожною польовою дошкою, яка притискується до бокової стінки борозни, і грунтом виникає сила тертя, яка чинить опір її переміщенню і перешкоджає ковзанню [А.Н.Карпенко А.Н., В.М.Халанський В.М. Сільськогосподарські машини, - М.: В Агропромиздат, 1989. - с.20]. При цьому на подолання сили тертя витрачається невідновлювана механічна енергія. [Яворский Б.М., Детлаф А.А. Справочник по физике. - М.: 1965. – с. 61-62]. Більш того, польова дошка ущільнює ґрунт бокової стінки борозни, порушуючи тим самим структуру ґрунту, що в цілому підвищує енергоємність процесу обробітку. Відоме конструктивне рішення, що являє собою корпус зліва різальним лемешем, який встановлюють на глибину, рівну половині основної [Панов И.М. Современные тенденции развития техники для обработки почвы / И.М Панов, А.И. Панов // Тракторы и сельскохозяйственные машины - 1998 №5 - С. 32-35]. Під час роботи такого устрою підрізана скиба лемешем зміщується в відкриту борозну. При цьому поперечні сили, що діють зі сторони лемеша, намагаються змістити устрій в бокову сторону від прямолійного руху. Найбільш близьким до запропонованого пристрою є корпус плуга, що містить стійку, відвал, леміш і шарнірно з'єднану зі стійкою польову дошку, яка опирається на гумовий демпфер [Пат. 43657 Україна, МПК А01В 15/00, Корпус плуга /Кобець А.С, Дирда В.І., Науменко М.М., Кобець О.М., Волик Б.А.; Пугач A.M. заявник та власник ДДАУ. № u200903032; заявл. 30.03.2009; опубл. 25.08.2009, Бюл. № 16, 2009.]. Під час роботи такого корпуса в складі орного агрегату між польовою дошкою і ґрунтом виникає сила тертя ковзання, на подолання якої витрачається додаткова енергія, що підвищує енергоємність обробітку ґрунту. Крім того, польова дошка під дією бокового навантаження від пласта ґрунту здійснює коливні рухи в горизонтальній площині, внаслідок чого корпус зміщується в бокові сторони від прямолінійного руху, на що витрачається додаткова енергія. В основу технічного рішення поставлена задача - зниження енергоємності орного агрегату при обробітку ґрунту. Поставлена задача вирішується тим, що, у відомому корпусі плуга, який містить стійку, відвал, леміш і польову дошку, шарнірно з'єднану вертикальною віссю зі стійкою, відповідно до винаходу, польова дошка виконана у вигляді циліндра обертання, наприклад у вигляді ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в ґрунт і зв'язана з механізмом його переміщення в напрямку від стійки. Робоча поверхня циліндра виконана пружною, наприклад поліуретановою. Коефіцієнт тертя опорної поверхні циліндра по ґрунту перевищує коефіцієнт його тертя відносно своєї осі обертання. Виконання польової дошки у вигляді циліндра обертання, наприклад у вигляді ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в ґрунт, забезпечує обертальне переміщення циліндра відносно своєї осі по висоті стінки борозни без ковзання, що зменшує енергоємність орного агрегату при обробітку ґрунту [Турбин Б.Г. Сельскохозяйственные машины /Б.Г Турбин, А.Б.Лурье, С.М.Григорьев и др. - Л.: Машиностроение, 1967. - стр. 91]. При цьому виконання робочої поверхні циліндра пружною, наприклад поліуретановою, збільшує її опорну площу, що забезпечує перекочування циліндра без вдавлювання в стінку борозни. Суть винаходу пояснюється кресленнями, де показано: Фіг. 1 та Фіг. 2 схеми установки ролика циліндричної форми з вертикальною віссю обертання на корпус плуга, відповідно: Фіг. 1 - вигляд збоку; Фіг. 2 - вигляд зверху. Корпус плуга складається із стояка 1, на який в верхній частині встановлена шарнірно цапфа 2 з повідком 3 і роликом 4 циліндричної форми. За рахунок переміщення повідка 3 по сектору 5 ролик 4 встановлюється в робоче положення 6, а також лемеша 7 і полиці 8. Працює плуг із запропонованим корпусом плуга наступним чином. Спочатку за допомогою повідка 3, за допомогою сектора 5 установлюють ролик 4 циліндричної форми в робоче положення 6. При русі корпусу плуга в ґрунті леміш 7 підрізає скибу і направляє її на полицю 8. За рахунок цього виникають поперечні сили від корпусу плуга, які діють на ролик 4 циліндричної форми з вертикальною віссю обертання і притискають його до стінки борозни. Відбувається обертання ролика 4 відносно своєї осі. При цьому робоча поверхня ролика 4 виконана пружною, це збільшує її опорну площу, що забезпечує перекочування ролика 4 без вдавлювання в стінку 1 UA 115184 C2 5 10 15 20 борозни. Тобто сили ковзання, які виникали між польовою дошкою і ґрунтом стінки борозни за рахунок наявності ролика 4 циліндричної форми з вертикальною віссю обертання переводяться в сили кочення, що забезпечує суттєве зниження тягового опору плуга. Запропонована конструкція корпуса плуга має такі переваги перед існуючими. 1. Суттєво зменшує енергоємність тягового зусилля орних агрегатів при обробітку ґрунту, що дозволить зменшити витрати паливо-мастильних матеріалів завдяки наявності ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в ґрунті і переводяться сили ковзання в сили кочення. 2. Завдяки виконанню робочої поверхні ролика пружною збільшується його опорна площа і забезпечується перекочування ролика без вдавлювання в стінку борозни. 3. Завдяки встановленню робочого органу, виконаного у вигляді ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в ґрунт і зв'язаного з механізмом його переміщення в напрямку від стійки, що підвищує стійкість руху корпуса плуга і як результат покращується якість оранки орними агрегатами. Таким чином, використання в народному господарстві робочого органу, виконаного у вигляді ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в ґрунт і зв'язаного з механізмом його переміщення в напрямку від стійки дозволить зменшити витрати паливо-мастильних матеріалів за рахунок суттєвого зменшення енергоємності тягового зусилля орних агрегатів, що позначається на якості обробітку ґрунту. В інших джерелах інформацій робочого органу, виконаного у вигляді ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в грунт і зв'язаного з механізмом його переміщення в напрямку від стійки з такими ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. 25 ФОРМУЛА ВИНАХОДУ 30 Корпус плуга, що містить стійку, відвал, леміш і польову дошку, шарнірно з'єднану вертикальною віссю зі стійкою, який відрізняється тим, що польова дошка виконана у вигляді циліндра обертання, а саме у вигляді ролика циліндричної форми з вертикальною віссю обертання, розташованого по висоті заглиблення корпусу в ґрунт і зв'язаного з механізмом його переміщення в напрямку від стійки, а робоча поверхня циліндра виконана пружною, наприклад поліуретановою, при цьому коефіцієнт тертя опорної поверхні циліндра по ґрунту перевищує коефіцієнт його тертя відносно своєї осі обертання. 2 UA 115184 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
