Корпус плуга

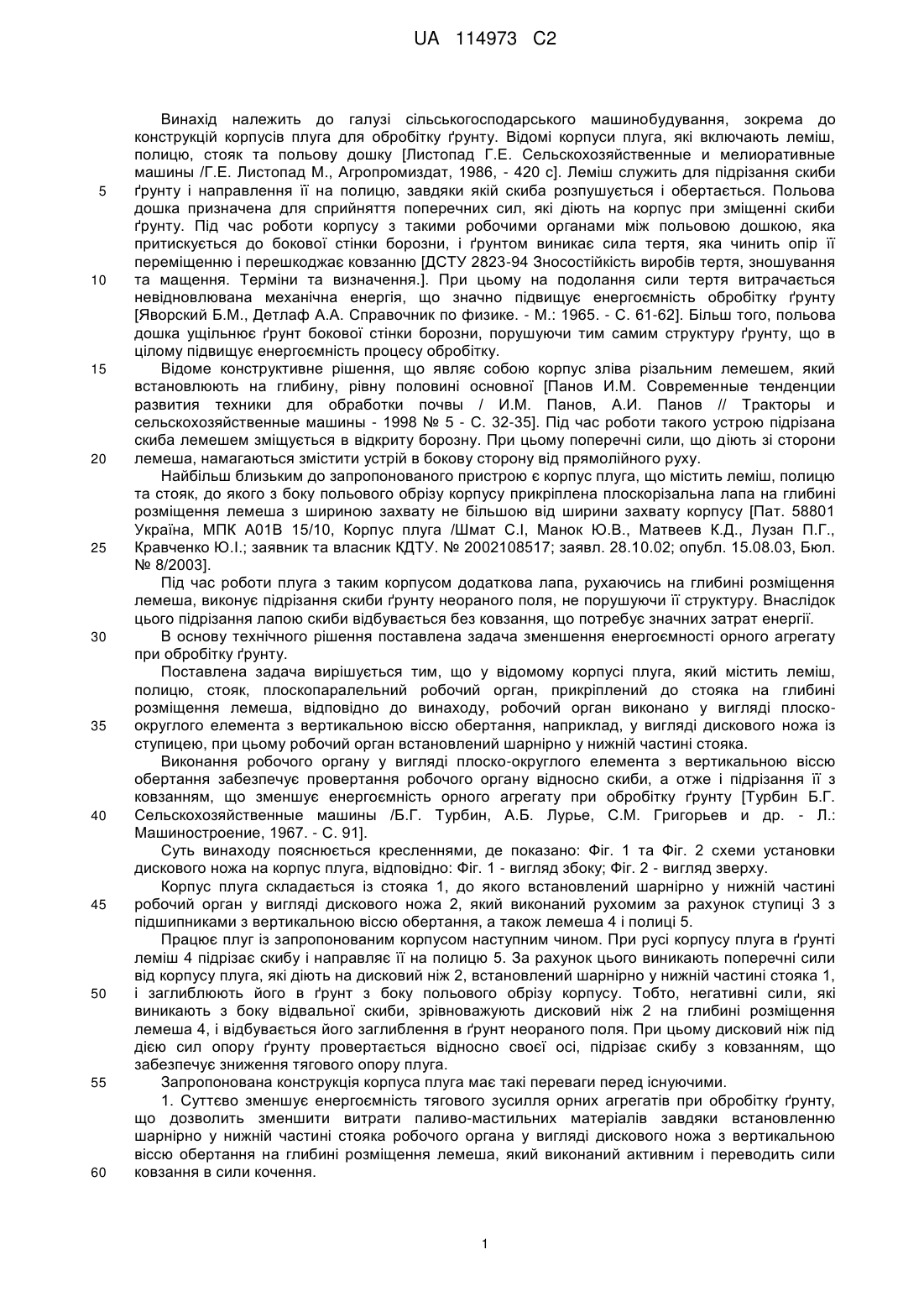

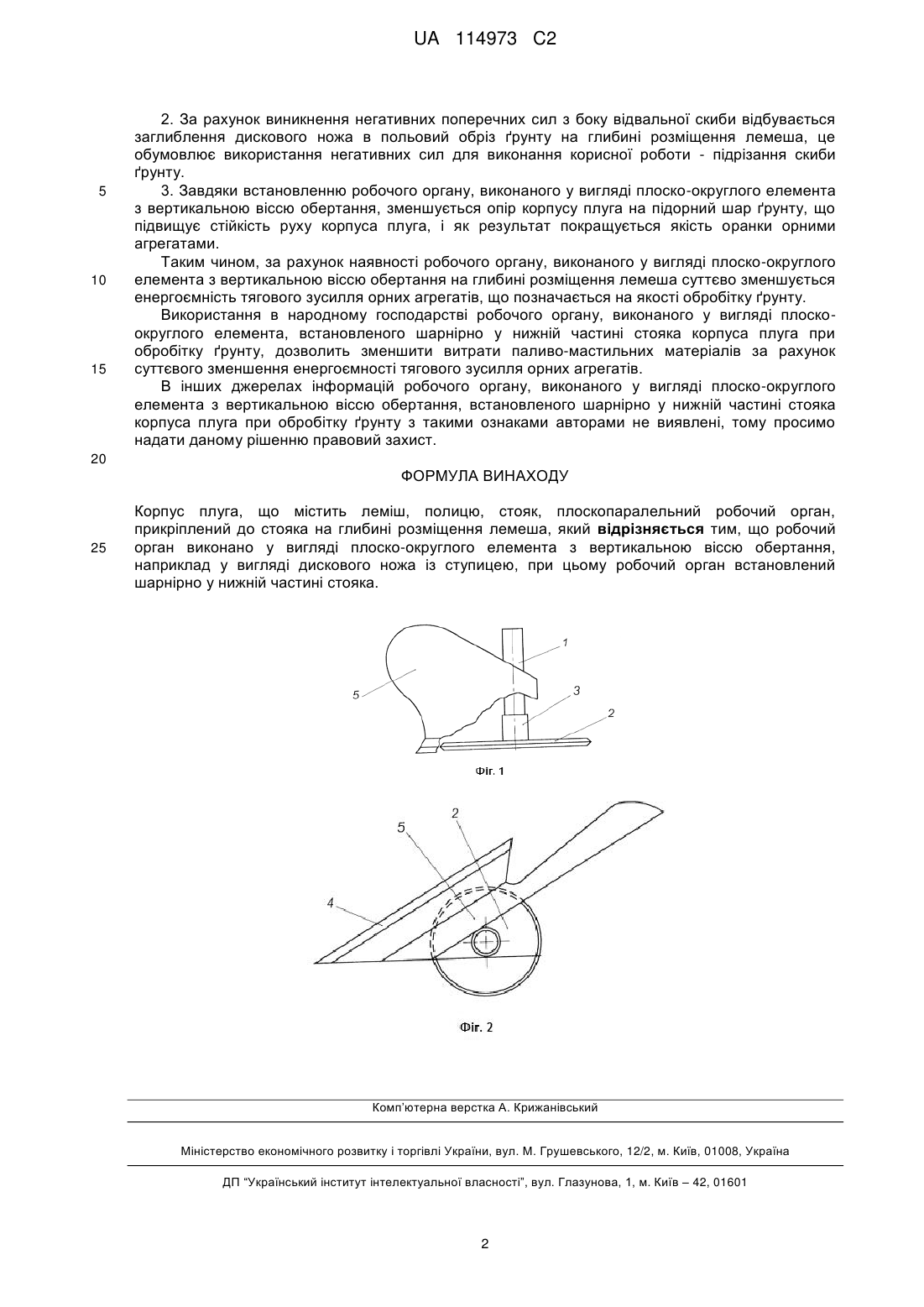

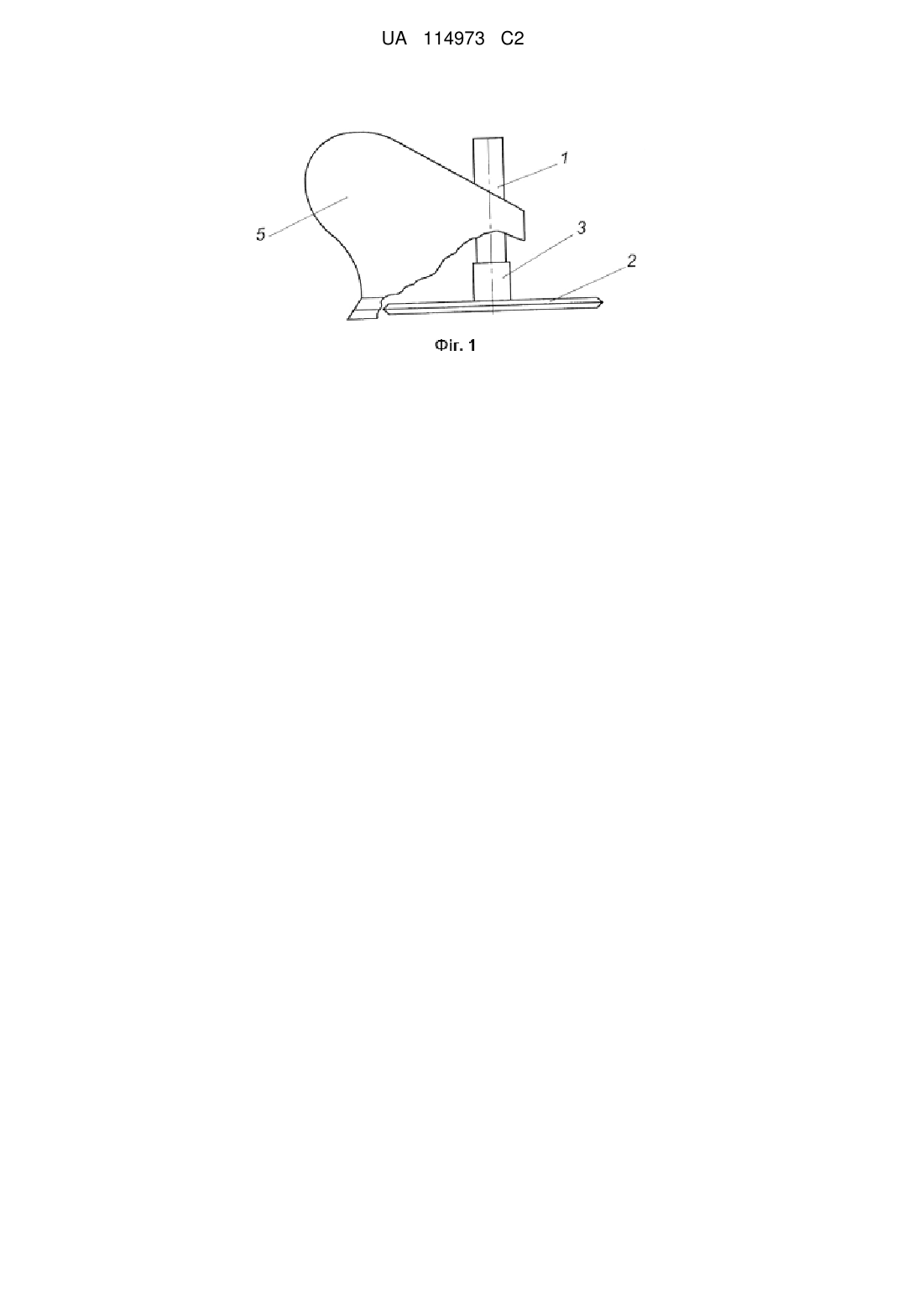

Реферат: Корпус плуга містить леміш, полицю, стояк, плоскопаралельний робочий орган, прикріплений до стояка на глибині розміщення лемеша, причому робочий орган виконано у вигляді плоскоокруглого елемента з вертикальною віссю обертання, наприклад, у вигляді дискового ножа із ступицею, який встановлений шарнірно у нижній частині стояка. За рахунок наявності робочого органу, виконаного у вигляді плоско-округлого елемента з вертикальною віссю обертання на глибині розміщення лемеша суттєво зменшується енергоємність тягового зусилля орних агрегатів, що позначається на якості обробітку ґрунту. UA 114973 C2 (12) UA 114973 C2 UA 114973 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування, зокрема до конструкцій корпусів плуга для обробітку ґрунту. Відомі корпуси плуга, які включають леміш, полицю, стояк та польову дошку [Листопад Г.Е. Сельскохозяйственные и мелиоративные машины /Г.Е. Листопад М., Агропромиздат, 1986, - 420 с]. Леміш служить для підрізання скиби ґрунту і направлення її на полицю, завдяки якій скиба розпушується і обертається. Польова дошка призначена для сприйняття поперечних сил, які діють на корпус при зміщенні скиби ґрунту. Під час роботи корпусу з такими робочими органами між польовою дошкою, яка притискується до бокової стінки борозни, і ґрунтом виникає сила тертя, яка чинить опір її переміщенню і перешкоджає ковзанню [ДСТУ 2823-94 Зносостійкість виробів тертя, зношування та мащення. Терміни та визначення.]. При цьому на подолання сили тертя витрачається невідновлювана механічна енергія, що значно підвищує енергоємність обробітку ґрунту [Яворский Б.М., Детлаф А.А. Справочник по физике. - М.: 1965. - С. 61-62]. Більш того, польова дошка ущільнює ґрунт бокової стінки борозни, порушуючи тим самим структуру ґрунту, що в цілому підвищує енергоємність процесу обробітку. Відоме конструктивне рішення, що являє собою корпус зліва різальним лемешем, який встановлюють на глибину, рівну половині основної [Панов И.М. Современные тенденции развития техники для обработки почвы / И.М. Панов, А.И. Панов // Тракторы и сельскохозяйственные машины - 1998 № 5 - С. 32-35]. Під час роботи такого устрою підрізана скиба лемешем зміщується в відкриту борозну. При цьому поперечні сили, що діють зі сторони лемеша, намагаються змістити устрій в бокову сторону від прямолійного руху. Найбільш близьким до запропонованого пристрою є корпус плуга, що містить леміш, полицю та стояк, до якого з боку польового обрізу корпусу прикріплена плоскорізальна лапа на глибині розміщення лемеша з шириною захвату не більшою від ширини захвату корпусу [Пат. 58801 Україна, МПК А01В 15/10, Корпус плуга /Шмат С.І, Манок Ю.В., Матвеев К.Д., Лузан П.Г., Кравченко Ю.І.; заявник та власник КДТУ. № 2002108517; заявл. 28.10.02; опубл. 15.08.03, Бюл. № 8/2003]. Під час роботи плуга з таким корпусом додаткова лапа, рухаючись на глибині розміщення лемеша, виконує підрізання скиби ґрунту неораного поля, не порушуючи її структуру. Внаслідок цього підрізання лапою скиби відбувається без ковзання, що потребує значних затрат енергії. В основу технічного рішення поставлена задача зменшення енергоємності орного агрегату при обробітку ґрунту. Поставлена задача вирішується тим, що у відомому корпусі плуга, який містить леміш, полицю, стояк, плоскопаралельний робочий орган, прикріплений до стояка на глибині розміщення лемеша, відповідно до винаходу, робочий орган виконано у вигляді плоскоокруглого елемента з вертикальною віссю обертання, наприклад, у вигляді дискового ножа із ступицею, при цьому робочий орган встановлений шарнірно у нижній частині стояка. Виконання робочого органу у вигляді плоско-округлого елемента з вертикальною віссю обертання забезпечує провертання робочого органу відносно скиби, а отже і підрізання її з ковзанням, що зменшує енергоємність орного агрегату при обробітку ґрунту [Турбин Б.Г. Сельскохозяйственные машины /Б.Г. Турбин, А.Б. Лурье, С.М. Григорьев и др. - Л.: Машиностроение, 1967. - С. 91]. Суть винаходу пояснюється кресленнями, де показано: Фіг. 1 та Фіг. 2 схеми установки дискового ножа на корпус плуга, відповідно: Фіг. 1 - вигляд збоку; Фіг. 2 - вигляд зверху. Корпус плуга складається із стояка 1, до якого встановлений шарнірно у нижній частині робочий орган у вигляді дискового ножа 2, який виконаний рухомим за рахунок ступиці 3 з підшипниками з вертикальною віссю обертання, а також лемеша 4 і полиці 5. Працює плуг із запропонованим корпусом наступним чином. При русі корпусу плуга в ґрунті леміш 4 підрізає скибу і направляє її на полицю 5. За рахунокцього виникають поперечні сили від корпусу плуга, які діють на дисковий ніж 2, встановлений шарнірно у нижній частині стояка 1, і заглиблюють його в ґрунт з боку польового обрізу корпусу. Тобто, негативні сили, які виникають з боку відвальної скиби, зрівноважують дисковий ніж 2 на глибині розміщення лемеша 4, і відбувається його заглиблення в ґрунт неораного поля. При цьому дисковий ніж під дією сил опору ґрунту провертається відносно своєї осі, підрізає скибу з ковзанням, що забезпечує зниження тягового опору плуга. Запропонована конструкція корпуса плуга має такі переваги перед існуючими. 1. Суттєво зменшує енергоємність тягового зусилля орних агрегатів при обробітку ґрунту, що дозволить зменшити витрати паливо-мастильних матеріалів завдяки встановленню шарнірно у нижній частині стояка робочого органа у вигляді дискового ножа з вертикальною віссю обертання на глибині розміщення лемеша, який виконаний активним і переводить сили ковзання в сили кочення. 1 UA 114973 C2 5 10 15 2. За рахунок виникнення негативних поперечних сил з боку відвальної скиби відбувається заглиблення дискового ножа в польовий обріз ґрунту на глибині розміщення лемеша, це обумовлює використання негативних сил для виконання корисної роботи - підрізання скиби ґрунту. 3. Завдяки встановленню робочого органу, виконаного у вигляді плоско-округлого елемента з вертикальною віссю обертання, зменшується опір корпусу плуга на підорний шар ґрунту, що підвищує стійкість руху корпуса плуга, і як результат покращується якість оранки орними агрегатами. Таким чином, за рахунок наявності робочого органу, виконаного у вигляді плоско-округлого елемента з вертикальною віссю обертання на глибині розміщення лемеша суттєво зменшується енергоємність тягового зусилля орних агрегатів, що позначається на якості обробітку ґрунту. Використання в народному господарстві робочого органу, виконаного у вигляді плоскоокруглого елемента, встановленого шарнірно у нижній частині стояка корпуса плуга при обробітку ґрунту, дозволить зменшити витрати паливо-мастильних матеріалів за рахунок суттєвого зменшення енергоємності тягового зусилля орних агрегатів. В інших джерелах інформацій робочого органу, виконаного у вигляді плоско-округлого елемента з вертикальною віссю обертання, встановленого шарнірно у нижній частині стояка корпуса плуга при обробітку ґрунту з такими ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. 20 ФОРМУЛА ВИНАХОДУ 25 Корпус плуга, що містить леміш, полицю, стояк, плоскопаралельний робочий орган, прикріплений до стояка на глибині розміщення лемеша, який відрізняється тим, що робочий орган виконано у вигляді плоско-округлого елемента з вертикальною віссю обертання, наприклад у вигляді дискового ножа із ступицею, при цьому робочий орган встановлений шарнірно у нижній частині стояка. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
