Кормороздавач-змішувач

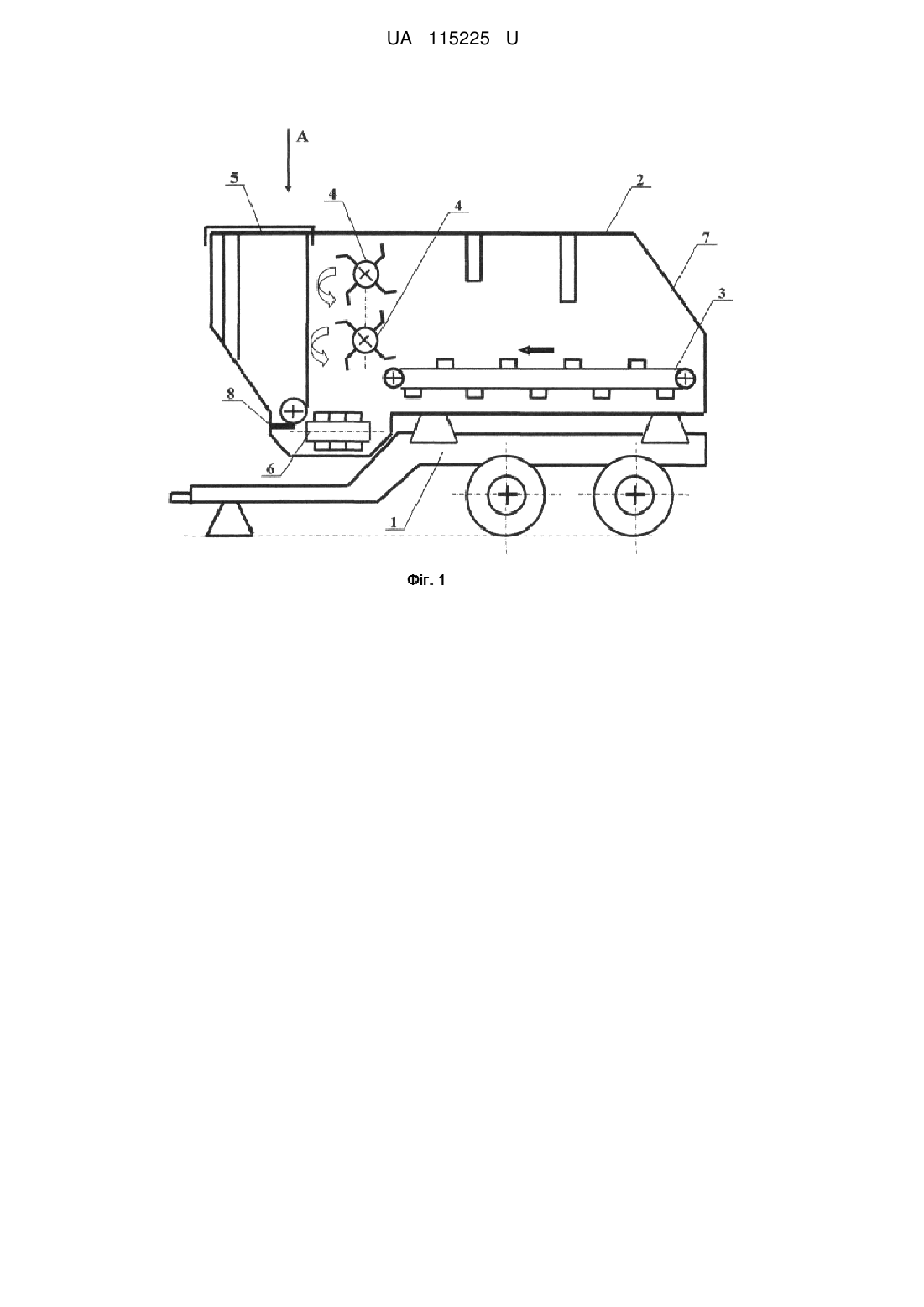

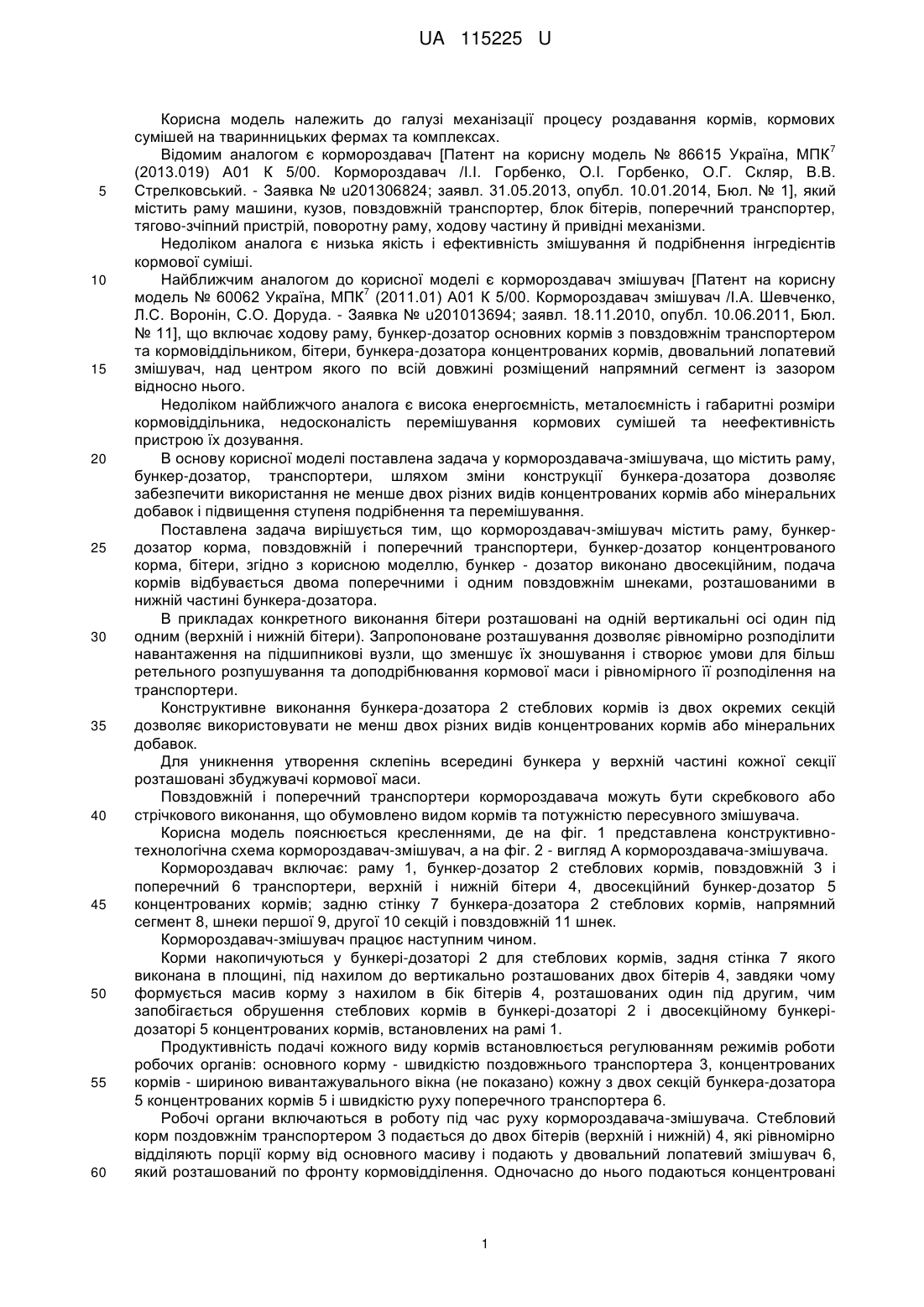

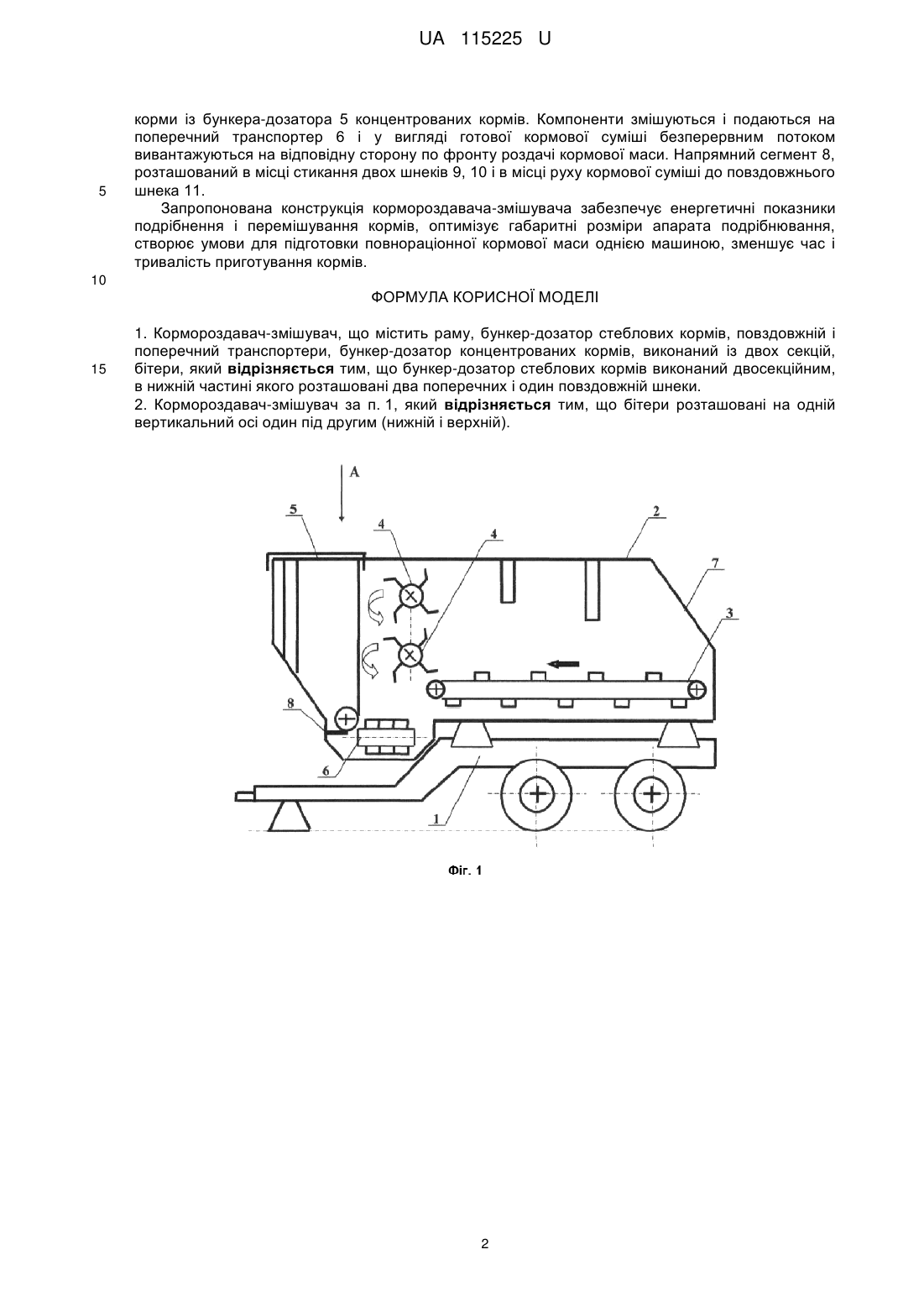

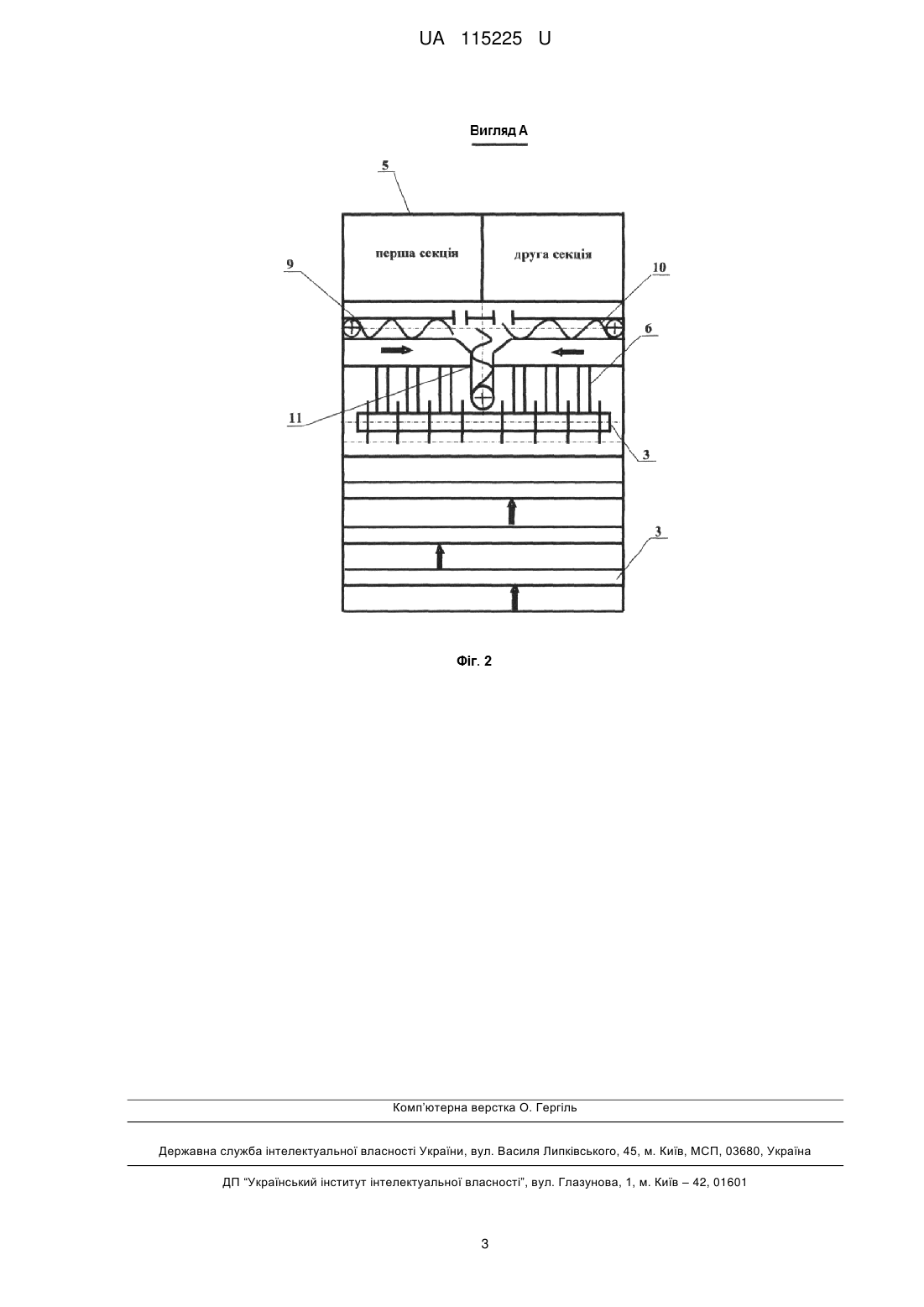

Реферат: Кормороздавач-змішувач, що містить раму, бункер-дозатор стеблових кормів, повздовжній і поперечний транспортери, бункер-дозатор концентрованих кормів, виконаний із двох секцій, бітери. Бункер-дозатор стеблових кормів виконаний двосекційним, в нижній частині якого розташовані два поперечних і один повздовжній шнеки. UA 115225 U (12) UA 115225 U UA 115225 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі механізації процесу роздавання кормів, кормових сумішей на тваринницьких фермах та комплексах. 7 Відомим аналогом є кормороздавач [Патент на корисну модель № 86615 Україна, МПК (2013.019) А01 К 5/00. Кормороздавач /І.І. Горбенко, O.I. Горбенко, О.Г. Скляр, В.В. Стрелковський. - Заявка № u201306824; заявл. 31.05.2013, опубл. 10.01.2014, Бюл. № 1], який містить раму машини, кузов, повздовжній транспортер, блок бітерів, поперечний транспортер, тягово-зчіпний пристрій, поворотну раму, ходову частину й привідні механізми. Недоліком аналога є низька якість і ефективність змішування й подрібнення інгредієнтів кормової суміші. Найближчим аналогом до корисної моделі є кормороздавач змішувач [Патент на корисну 7 модель № 60062 Україна, МПК (2011.01) А01 К 5/00. Кормороздавач змішувач /І.А. Шевченко, Л.С. Воронін, С.О. Доруда. - Заявка № u201013694; заявл. 18.11.2010, опубл. 10.06.2011, Бюл. № 11], що включає ходову раму, бункер-дозатор основних кормів з повздовжнім транспортером та кормовіддільником, бітери, бункера-дозатора концентрованих кормів, двовальний лопатевий змішувач, над центром якого по всій довжині розміщений напрямний сегмент із зазором відносно нього. Недоліком найближчого аналога є висока енергоємність, металоємність і габаритні розміри кормовіддільника, недосконалість перемішування кормових сумішей та неефективність пристрою їх дозування. В основу корисної моделі поставлена задача у кормороздавача-змішувача, що містить раму, бункер-дозатор, транспортери, шляхом зміни конструкції бункера-дозатора дозволяє забезпечити використання не менше двох різних видів концентрованих кормів або мінеральних добавок і підвищення ступеня подрібнення та перемішування. Поставлена задача вирішується тим, що кормороздавач-змішувач містить раму, бункердозатор корма, повздовжній і поперечний транспортери, бункер-дозатор концентрованого корма, бітери, згідно з корисною моделлю, бункер - дозатор виконано двосекційним, подача кормів відбувається двома поперечними і одним повздовжнім шнеками, розташованими в нижній частині бункера-дозатора. В прикладах конкретного виконання бітери розташовані на одній вертикальні осі один під одним (верхній і нижній бітери). Запропоноване розташування дозволяє рівномірно розподілити навантаження на підшипникові вузли, що зменшує їх зношування і створює умови для більш ретельного розпушування та доподрібнювання кормової маси і рівномірного її розподілення на транспортери. Конструктивне виконання бункера-дозатора 2 стеблових кормів із двох окремих секцій дозволяє використовувати не менш двох різних видів концентрованих кормів або мінеральних добавок. Для уникнення утворення склепінь всередині бункера у верхній частині кожної секції розташовані збуджувачі кормової маси. Повздовжній і поперечний транспортери кормороздавача можуть бути скребкового або стрічкового виконання, що обумовлено видом кормів та потужністю пересувного змішувача. Корисна модель пояснюється кресленнями, де на фіг. 1 представлена конструктивнотехнологічна схема кормороздавач-змішувач, а на фіг. 2 - вигляд А кормороздавача-змішувача. Кормороздавач включає: раму 1, бункер-дозатор 2 стеблових кормів, повздовжній 3 і поперечний 6 транспортери, верхній і нижній бітери 4, двосекційний бункер-дозатор 5 концентрованих кормів; задню стінку 7 бункера-дозатора 2 стеблових кормів, напрямний сегмент 8, шнеки першої 9, другої 10 секцій і повздовжній 11 шнек. Кормороздавач-змішувач працює наступним чином. Корми накопичуються у бункері-дозаторі 2 для стеблових кормів, задня стінка 7 якого виконана в площині, під нахилом до вертикально розташованих двох бітерів 4, завдяки чому формується масив корму з нахилом в бік бітерів 4, розташованих один під другим, чим запобігається обрушення стеблових кормів в бункері-дозаторі 2 і двосекційному бункерідозаторі 5 концентрованих кормів, встановлених на рамі 1. Продуктивність подачі кожного виду кормів встановлюється регулюванням режимів роботи робочих органів: основного корму - швидкістю поздовжнього транспортера 3, концентрованих кормів - шириною вивантажувального вікна (не показано) кожну з двох секцій бункера-дозатора 5 концентрованих кормів 5 і швидкістю руху поперечного транспортера 6. Робочі органи включаються в роботу під час руху кормороздавача-змішувача. Стебловий корм поздовжнім транспортером 3 подається до двох бітерів (верхній і нижній) 4, які рівномірно відділяють порції корму від основного масиву і подають у двовальний лопатевий змішувач 6, який розташований по фронту кормовідділення. Одночасно до нього подаються концентровані 1 UA 115225 U 5 корми із бункера-дозатора 5 концентрованих кормів. Компоненти змішуються і подаються на поперечний транспортер 6 і у вигляді готової кормової суміші безперервним потоком вивантажуються на відповідну сторону по фронту роздачі кормової маси. Напрямний сегмент 8, розташований в місці стикання двох шнеків 9, 10 і в місці руху кормової суміші до повздовжнього шнека 11. Запропонована конструкція кормороздавача-змішувача забезпечує енергетичні показники подрібнення і перемішування кормів, оптимізує габаритні розміри апарата подрібнювання, створює умови для підготовки повнораціонної кормової маси однією машиною, зменшує час і тривалість приготування кормів. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Кормороздавач-змішувач, що містить раму, бункер-дозатор стеблових кормів, повздовжній і поперечний транспортери, бункер-дозатор концентрованих кормів, виконаний із двох секцій, бітери, який відрізняється тим, що бункер-дозатор стеблових кормів виконаний двосекційним, в нижній частині якого розташовані два поперечних і один повздовжній шнеки. 2. Кормороздавач-змішувач за п. 1, який відрізняється тим, що бітери розташовані на одній вертикальний осі один під другим (нижній і верхній). 2 UA 115225 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
