Одяг для захисту від кровосисних і жалких комах

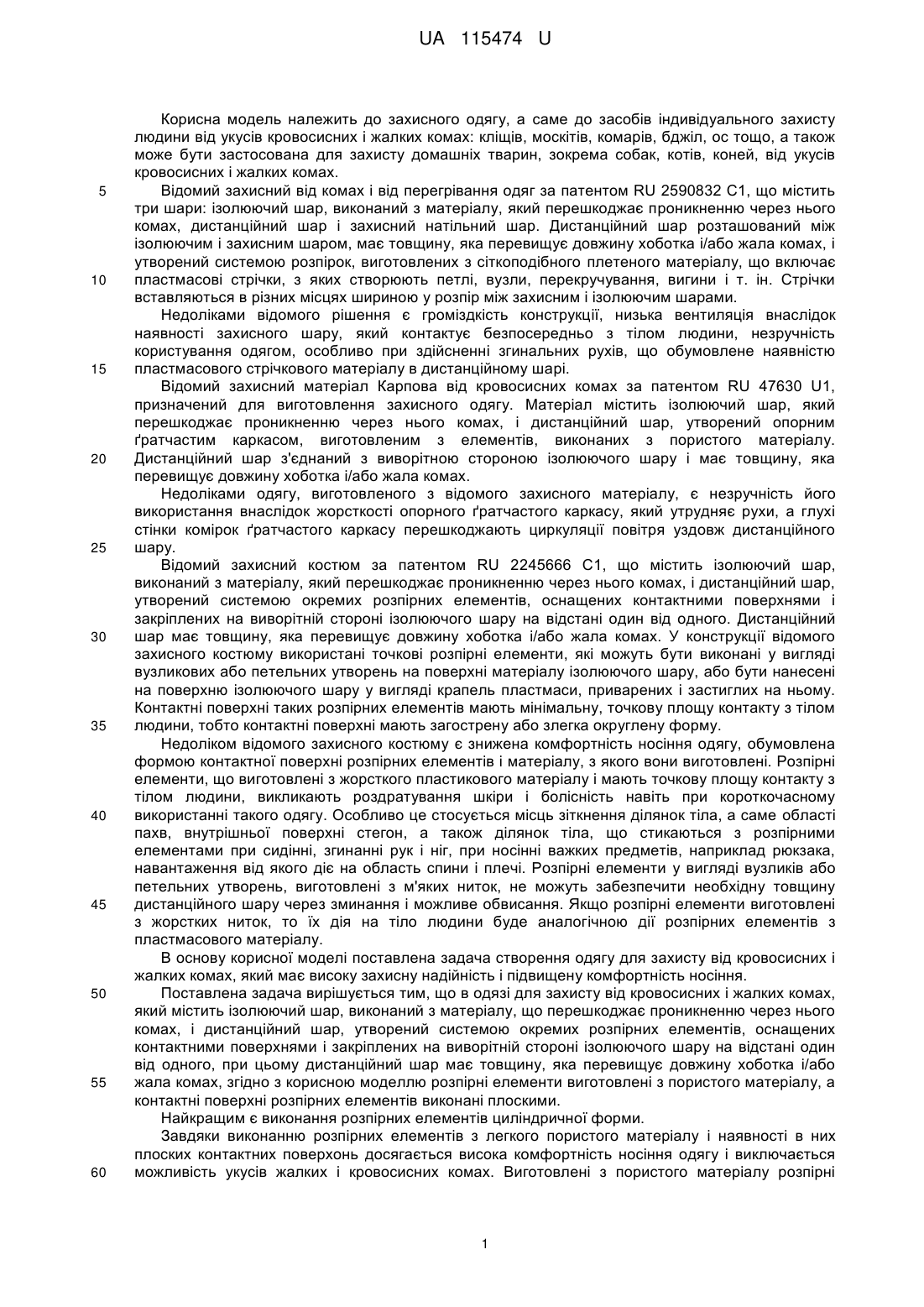

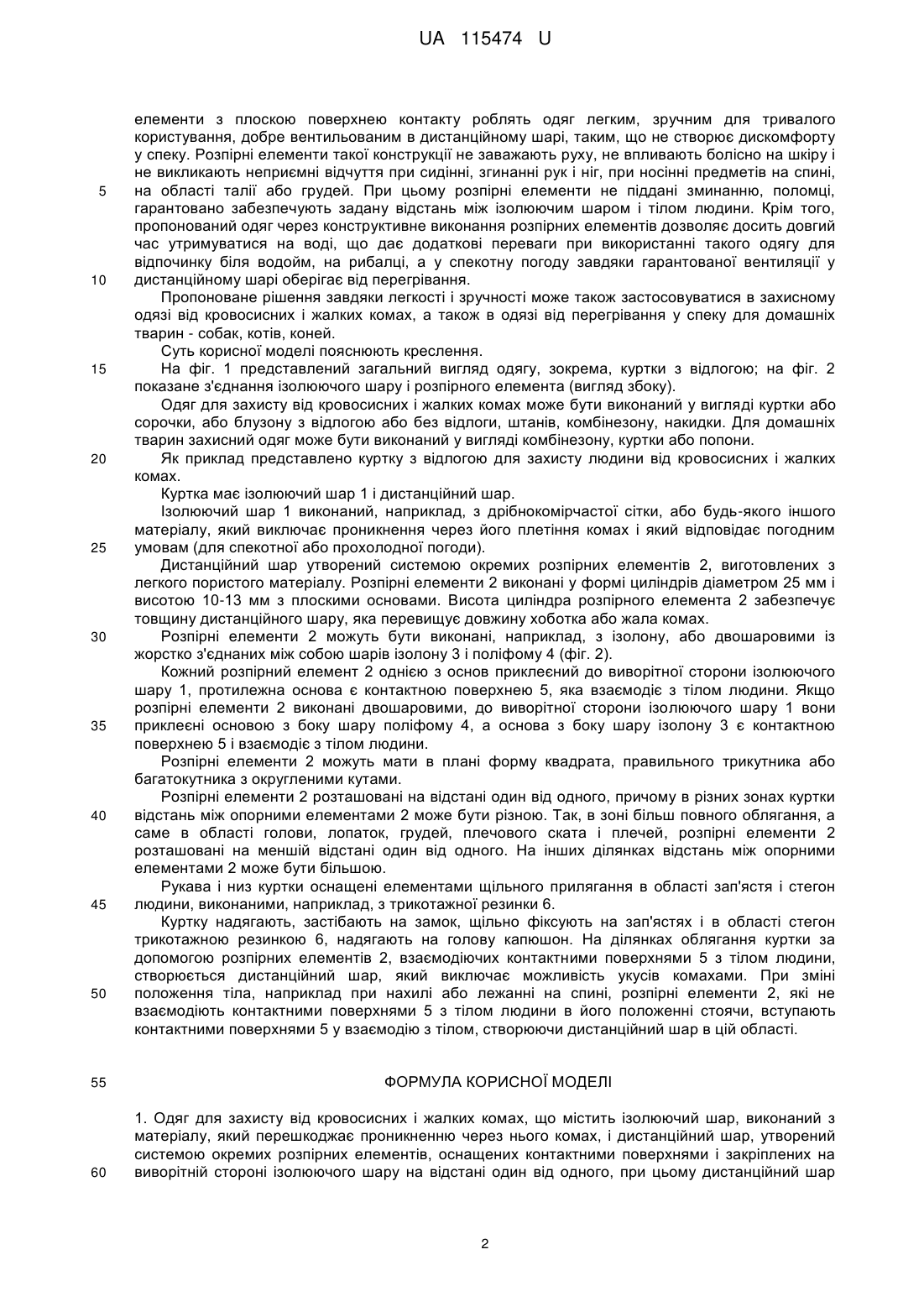

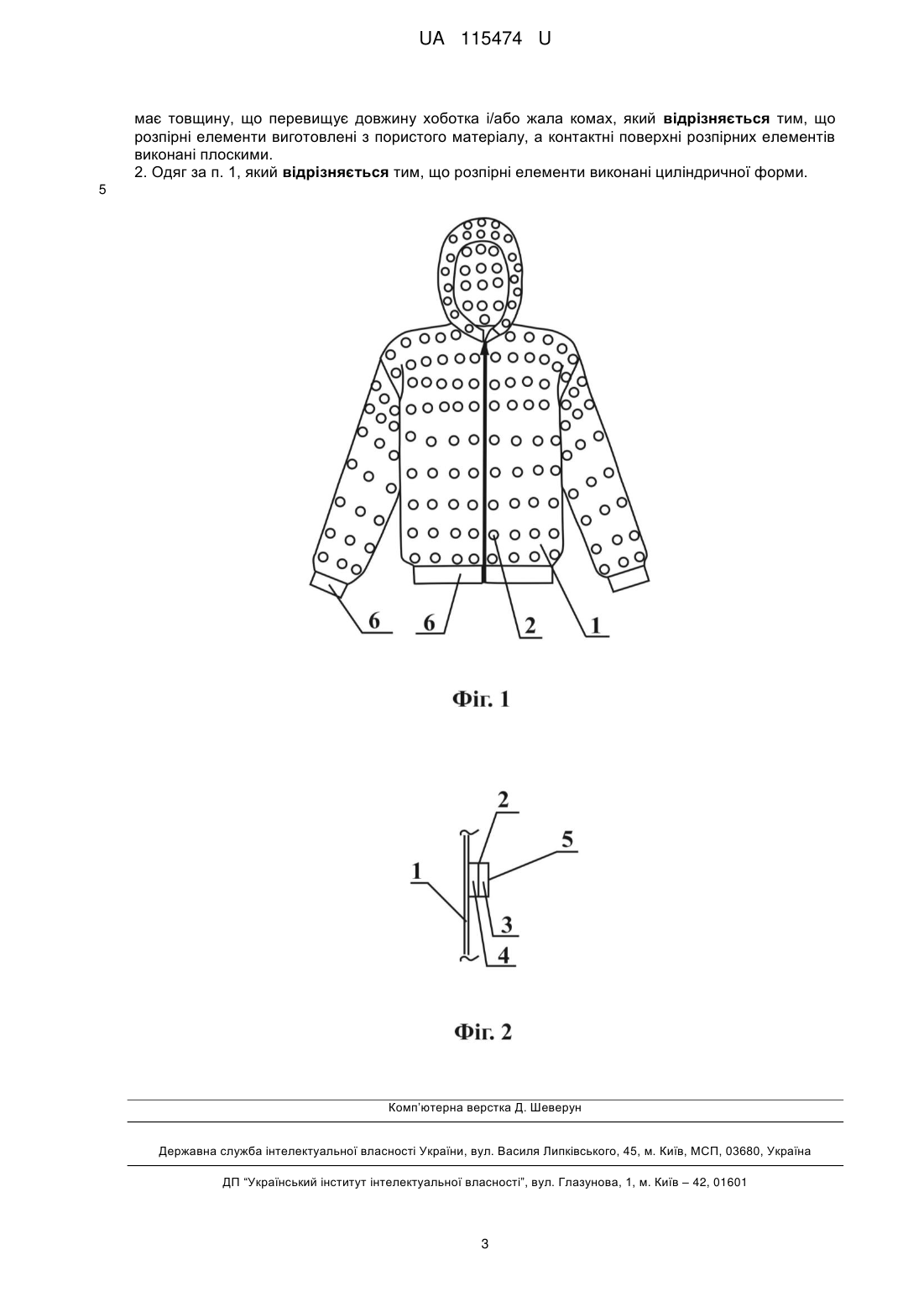

Реферат: UA 115474 U UA 115474 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисного одягу, а саме до засобів індивідуального захисту людини від укусів кровосисних і жалких комах: кліщів, москітів, комарів, бджіл, ос тощо, а також може бути застосована для захисту домашніх тварин, зокрема собак, котів, коней, від укусів кровосисних і жалких комах. Відомий захисний від комах і від перегрівання одяг за патентом RU 2590832 C1, що містить три шари: ізолюючий шар, виконаний з матеріалу, який перешкоджає проникненню через нього комах, дистанційний шар і захисний натільний шар. Дистанційний шар розташований між ізолюючим і захисним шаром, має товщину, яка перевищує довжину хоботка і/або жала комах, і утворений системою розпірок, виготовлених з сіткоподібного плетеного матеріалу, що включає пластмасові стрічки, з яких створюють петлі, вузли, перекручування, вигини і т. ін. Стрічки вставляються в різних місцях шириною у розпір між захисним і ізолюючим шарами. Недоліками відомого рішення є громіздкість конструкції, низька вентиляція внаслідок наявності захисного шару, який контактує безпосередньо з тілом людини, незручність користування одягом, особливо при здійсненні згинальних рухів, що обумовлене наявністю пластмасового стрічкового матеріалу в дистанційному шарі. Відомий захисний матеріал Карпова від кровосисних комах за патентом RU 47630 U1, призначений для виготовлення захисного одягу. Матеріал містить ізолюючий шар, який перешкоджає проникненню через нього комах, і дистанційний шар, утворений опорним ґратчастим каркасом, виготовленим з елементів, виконаних з пористого матеріалу. Дистанційний шар з'єднаний з виворітною стороною ізолюючого шару і має товщину, яка перевищує довжину хоботка і/або жала комах. Недоліками одягу, виготовленого з відомого захисного матеріалу, є незручність його використання внаслідок жорсткості опорного ґратчастого каркасу, який утрудняє рухи, а глухі стінки комірок ґратчастого каркасу перешкоджають циркуляції повітря уздовж дистанційного шару. Відомий захисний костюм за патентом RU 2245666 C1, що містить ізолюючий шар, виконаний з матеріалу, який перешкоджає проникненню через нього комах, і дистанційний шар, утворений системою окремих розпірних елементів, оснащених контактними поверхнями і закріплених на виворітній стороні ізолюючого шару на відстані один від одного. Дистанційний шар має товщину, яка перевищує довжину хоботка і/або жала комах. У конструкції відомого захисного костюму використані точкові розпірні елементи, які можуть бути виконані у вигляді вузликових або петельних утворень на поверхні матеріалу ізолюючого шару, або бути нанесені на поверхню ізолюючого шару у вигляді крапель пластмаси, приварених і застиглих на ньому. Контактні поверхні таких розпірних елементів мають мінімальну, точкову площу контакту з тілом людини, тобто контактні поверхні мають загострену або злегка округлену форму. Недоліком відомого захисного костюму є знижена комфортність носіння одягу, обумовлена формою контактної поверхні розпірних елементів і матеріалу, з якого вони виготовлені. Розпірні елементи, що виготовлені з жорсткого пластикового матеріалу і мають точкову площу контакту з тілом людини, викликають роздратування шкіри і болісність навіть при короткочасному використанні такого одягу. Особливо це стосується місць зіткнення ділянок тіла, а саме області пахв, внутрішньої поверхні стегон, а також ділянок тіла, що стикаються з розпірними елементами при сидінні, згинанні рук і ніг, при носінні важких предметів, наприклад рюкзака, навантаження від якого діє на область спини і плечі. Розпірні елементи у вигляді вузликів або петельних утворень, виготовлені з м'яких ниток, не можуть забезпечити необхідну товщину дистанційного шару через зминання і можливе обвисання. Якщо розпірні елементи виготовлені з жорстких ниток, то їх дія на тіло людини буде аналогічною дії розпірних елементів з пластмасового матеріалу. В основу корисної моделі поставлена задача створення одягу для захисту від кровосисних і жалких комах, який має високу захисну надійність і підвищену комфортність носіння. Поставлена задача вирішується тим, що в одязі для захисту від кровосисних і жалких комах, який містить ізолюючий шар, виконаний з матеріалу, що перешкоджає проникненню через нього комах, і дистанційний шар, утворений системою окремих розпірних елементів, оснащених контактними поверхнями і закріплених на виворітній стороні ізолюючого шару на відстані один від одного, при цьому дистанційний шар має товщину, яка перевищує довжину хоботка і/або жала комах, згідно з корисною моделлю розпірні елементи виготовлені з пористого матеріалу, а контактні поверхні розпірних елементів виконані плоскими. Найкращим є виконання розпірних елементів циліндричної форми. Завдяки виконанню розпірних елементів з легкого пористого матеріалу і наявності в них плоских контактних поверхонь досягається висока комфортність носіння одягу і виключається можливість укусів жалких і кровосисних комах. Виготовлені з пористого матеріалу розпірні 1 UA 115474 U 5 10 15 20 25 30 35 40 45 50 55 60 елементи з плоскою поверхнею контакту роблять одяг легким, зручним для тривалого користування, добре вентильованим в дистанційному шарі, таким, що не створює дискомфорту у спеку. Розпірні елементи такої конструкції не заважають руху, не впливають болісно на шкіру і не викликають неприємні відчуття при сидінні, згинанні рук і ніг, при носінні предметів на спині, на області талії або грудей. При цьому розпірні елементи не піддані зминанню, поломці, гарантовано забезпечують задану відстань між ізолюючим шаром і тілом людини. Крім того, пропонований одяг через конструктивне виконання розпірних елементів дозволяє досить довгий час утримуватися на воді, що дає додаткові переваги при використанні такого одягу для відпочинку біля водойм, на рибалці, а у спекотну погоду завдяки гарантованої вентиляції у дистанційному шарі оберігає від перегрівання. Пропоноване рішення завдяки легкості і зручності може також застосовуватися в захисному одязі від кровосисних і жалких комах, а також в одязі від перегрівання у спеку для домашніх тварин - собак, котів, коней. Суть корисної моделі пояснюють креслення. На фіг. 1 представлений загальний вигляд одягу, зокрема, куртки з відлогою; на фіг. 2 показане з'єднання ізолюючого шару і розпірного елемента (вигляд збоку). Одяг для захисту від кровосисних і жалких комах може бути виконаний у вигляді куртки або сорочки, або блузону з відлогою або без відлоги, штанів, комбінезону, накидки. Для домашніх тварин захисний одяг може бути виконаний у вигляді комбінезону, куртки або попони. Як приклад представлено куртку з відлогою для захисту людини від кровосисних і жалких комах. Куртка має ізолюючий шар 1 і дистанційний шар. Ізолюючий шар 1 виконаний, наприклад, з дрібнокомірчастої сітки, або будь-якого іншого матеріалу, який виключає проникнення через його плетіння комах і який відповідає погодним умовам (для спекотної або прохолодної погоди). Дистанційний шар утворений системою окремих розпірних елементів 2, виготовлених з легкого пористого матеріалу. Розпірні елементи 2 виконані у формі циліндрів діаметром 25 мм і висотою 10-13 мм з плоскими основами. Висота циліндра розпірного елемента 2 забезпечує товщину дистанційного шару, яка перевищує довжину хоботка або жала комах. Розпірні елементи 2 можуть бути виконані, наприклад, з ізолону, або двошаровими із жорстко з'єднаних між собою шарів ізолону 3 і поліфому 4 (фіг. 2). Кожний розпірний елемент 2 однією з основ приклеєний до виворітної сторони ізолюючого шару 1, протилежна основа є контактною поверхнею 5, яка взаємодіє з тілом людини. Якщо розпірні елементи 2 виконані двошаровими, до виворітної сторони ізолюючого шару 1 вони приклеєні основою з боку шару поліфому 4, а основа з боку шару ізолону 3 є контактною поверхнею 5 і взаємодіє з тілом людини. Розпірні елементи 2 можуть мати в плані форму квадрата, правильного трикутника або багатокутника з округленими кутами. Розпірні елементи 2 розташовані на відстані один від одного, причому в різних зонах куртки відстань між опорними елементами 2 може бути різною. Так, в зоні більш повного облягання, а саме в області голови, лопаток, грудей, плечового ската і плечей, розпірні елементи 2 розташовані на меншій відстані один від одного. На інших ділянках відстань між опорними елементами 2 може бути більшою. Рукава і низ куртки оснащені елементами щільного прилягання в області зап'ястя і стегон людини, виконаними, наприклад, з трикотажної резинки 6. Куртку надягають, застібають на замок, щільно фіксують на зап'ястях і в області стегон трикотажною резинкою 6, надягають на голову капюшон. На ділянках облягання куртки за допомогою розпірних елементів 2, взаємодіючих контактними поверхнями 5 з тілом людини, створюється дистанційний шар, який виключає можливість укусів комахами. При зміні положення тіла, наприклад при нахилі або лежанні на спині, розпірні елементи 2, які не взаємодіють контактними поверхнями 5 з тілом людини в його положенні стоячи, вступають контактними поверхнями 5 у взаємодію з тілом, створюючи дистанційний шар в цій області. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Одяг для захисту від кровосисних і жалких комах, що містить ізолюючий шар, виконаний з матеріалу, який перешкоджає проникненню через нього комах, і дистанційний шар, утворений системою окремих розпірних елементів, оснащених контактними поверхнями і закріплених на виворітній стороні ізолюючого шару на відстані один від одного, при цьому дистанційний шар 2 UA 115474 U має товщину, що перевищує довжину хоботка і/або жала комах, який відрізняється тим, що розпірні елементи виготовлені з пористого матеріалу, а контактні поверхні розпірних елементів виконані плоскими. 2. Одяг за п. 1, який відрізняється тим, що розпірні елементи виконані циліндричної форми. 5 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
