Будівельна теплоізоляційна панель

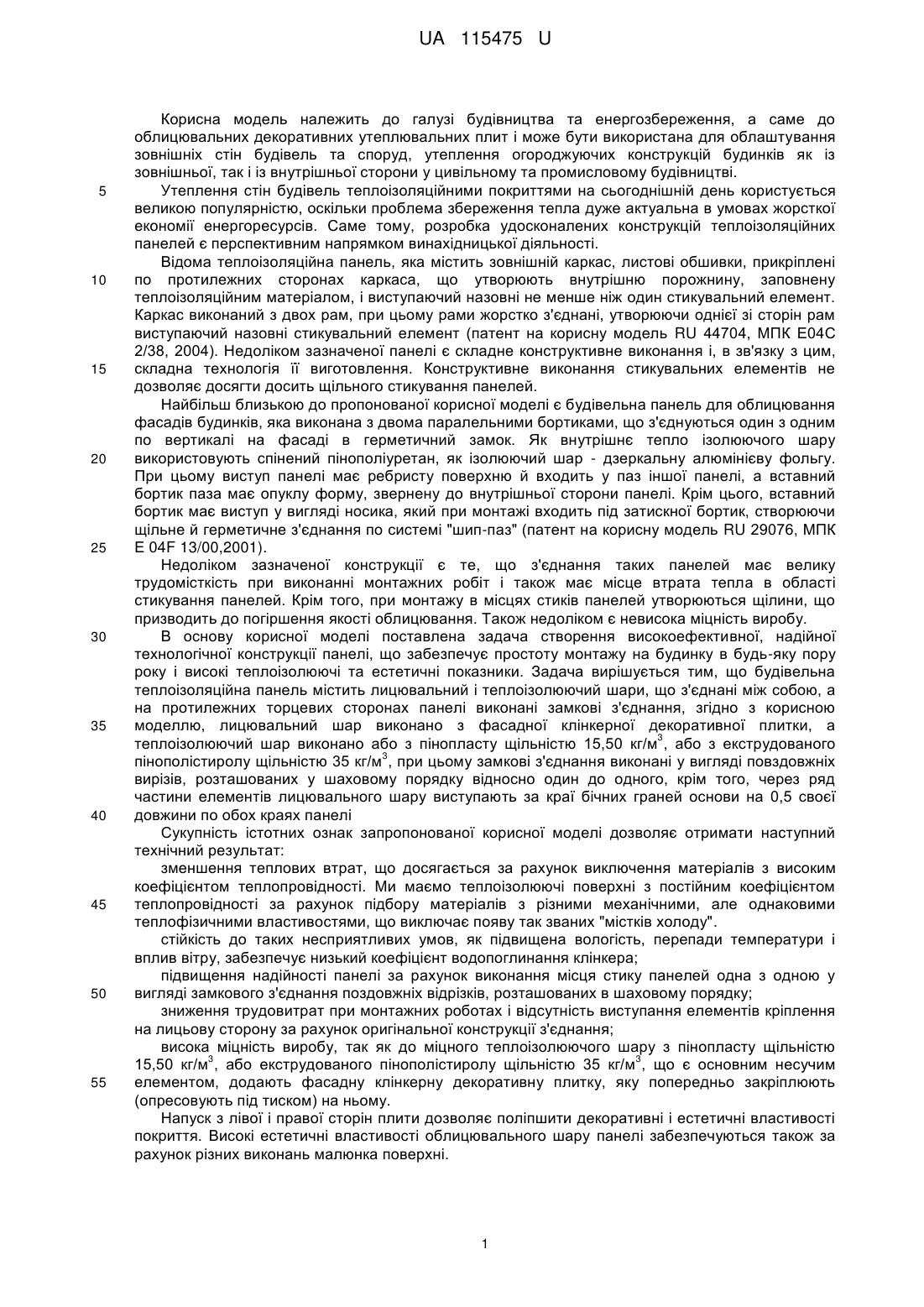

Реферат: UA 115475 U UA 115475 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва та енергозбереження, а саме до облицювальних декоративних утеплювальних плит і може бути використана для облаштування зовнішніх стін будівель та споруд, утеплення огороджуючих конструкцій будинків як із зовнішньої, так і із внутрішньої сторони у цивільному та промисловому будівництві. Утеплення стін будівель теплоізоляційними покриттями на сьогоднішній день користується великою популярністю, оскільки проблема збереження тепла дуже актуальна в умовах жорсткої економії енергоресурсів. Саме тому, розробка удосконалених конструкцій теплоізоляційних панелей є перспективним напрямком винахідницької діяльності. Відома теплоізоляційна панель, яка містить зовнішній каркас, листові обшивки, прикріплені по протилежних сторонах каркаса, що утворюють внутрішню порожнину, заповнену теплоізоляційним матеріалом, і виступаючий назовні не менше ніж один стикувальний елемент. Каркас виконаний з двох рам, при цьому рами жорстко з'єднані, утворюючи однієї зі сторін рам виступаючий назовні стикувальний елемент (патент на корисну модель RU 44704, МПК Е04С 2/38, 2004). Недоліком зазначеної панелі є складне конструктивне виконання і, в зв'язку з цим, складна технологія її виготовлення. Конструктивне виконання стикувальних елементів не дозволяє досягти досить щільного стикування панелей. Найбільш близькою до пропонованої корисної моделі є будівельна панель для облицювання фасадів будинків, яка виконана з двома паралельними бортиками, що з'єднуються один з одним по вертикалі на фасаді в герметичний замок. Як внутрішнє тепло ізолюючого шару використовують спінений пінополіуретан, як ізолюючий шар - дзеркальну алюмінієву фольгу. При цьому виступ панелі має ребристу поверхню й входить у паз іншої панелі, а вставний бортик паза має опуклу форму, звернену до внутрішньої сторони панелі. Крім цього, вставний бортик має виступ у вигляді носика, який при монтажі входить під затискної бортик, створюючи щільне й герметичне з'єднання по системі "шип-паз" (патент на корисну модель RU 29076, МПК Е 04F 13/00,2001). Недоліком зазначеної конструкції є те, що з'єднання таких панелей має велику трудомісткість при виконанні монтажних робіт і також має місце втрата тепла в області стикування панелей. Крім того, при монтажу в місцях стиків панелей утворюються щілини, що призводить до погіршення якості облицювання. Також недоліком є невисока міцність виробу. В основу корисної моделі поставлена задача створення високоефективної, надійної технологічної конструкції панелі, що забезпечує простоту монтажу на будинку в будь-яку пору року і високі теплоізолюючі та естетичні показники. Задача вирішується тим, що будівельна теплоізоляційна панель містить лицювальний і теплоізолюючий шари, що з'єднані між собою, а на протилежних торцевих сторонах панелі виконані замкові з'єднання, згідно з корисною моделлю, лицювальний шар виконано з фасадної клінкерної декоративної плитки, а 3 теплоізолюючий шар виконано або з пінопласту щільністю 15,50 кг/м , або з екструдованого 3 пінополістиролу щільністю 35 кг/м , при цьому замкові з'єднання виконані у вигляді повздовжніх вирізів, розташованих у шаховому порядку відносно один до одного, крім того, через ряд частини елементів лицювального шару виступають за краї бічних граней основи на 0,5 своєї довжини по обох краях панелі Сукупність істотних ознак запропонованої корисної моделі дозволяє отримати наступний технічний результат: зменшення теплових втрат, що досягається за рахунок виключення матеріалів з високим коефіцієнтом теплопровідності. Ми маємо теплоізолюючі поверхні з постійним коефіцієнтом теплопровідності за рахунок підбору матеріалів з різними механічними, але однаковими теплофізичними властивостями, що виключає появу так званих "містків холоду". стійкість до таких несприятливих умов, як підвищена вологість, перепади температури і вплив вітру, забезпечує низький коефіцієнт водопоглинання клінкера; підвищення надійності панелі за рахунок виконання місця стику панелей одна з одною у вигляді замкового з'єднання поздовжніх відрізків, розташованих в шаховому порядку; зниження трудовитрат при монтажних роботах і відсутність виступання елементів кріплення на лицьову сторону за рахунок оригінальної конструкції з'єднання; висока міцність виробу, так як до міцного теплоізолюючого шару з пінопласту щільністю 3 3 15,50 кг/м , або екструдованого пінополістиролу щільністю 35 кг/м , що є основним несучим елементом, додають фасадну клінкерну декоративну плитку, яку попередньо закріплюють (опресовують під тиском) на ньому. Напуск з лівої і правої сторін плити дозволяє поліпшити декоративні і естетичні властивості покриття. Високі естетичні властивості облицювального шару панелі забезпечуються також за рахунок різних виконань малюнка поверхні. 1 UA 115475 U 5 10 15 20 25 30 35 40 45 Таким чином, облицювання фасадів будівель панелями пропонованої конструкції забезпечує художнє виконання фасаду будівлі, його утеплення і захист від проникнення пилу і вологи. Суть корисної моделі пояснюють креслення. На фіг. 1 схематично зображено загальний вигляд панелі. На фіг. 2 вигляд панелі в розрізі А-А; На фіг. 3 вигляд панелі в розрізі Б-Б. Панель має облицювальний шар 1, який виконано, наприклад, з фасадної керамічної клінкерної декоративної плитки і утеплювача 2. Утеплювач 2 виконано з пінопласту щільністю 3 3 15,50 кг/м , або екструдованого пінополістиролу щільністю 35 кг/м . На утеплювачі 2 протилежні сторони мають повздовжні вирізи 3, 4 і 5, 6, які виконані на краях утеплювача 2 у шаховому порядку відносно один до одного. Облицювальний шар 1 закріплюють на утеплювачі 2 за допомогою клею поліуретанового з 2 наступним пресуванням під тиском 0,25 кг/см , що забезпечує надзвичайно високу, глибоко проникну адгезію між облицювальним шаром 1 і утеплювачем 2. Панель облицювальна має такі переваги: 2 невелике навантаження на фундамент, середня вага 1 м клінкерної термопанелі з розшивкою 17 кг; високий ступінь готовності панелей дозволяє уникнути багатьох технічних помилок; за міцністю клінкерна плитка ні в чому не поступається, і навіть перевершує міцність керамограніта або природного каменю; відсутність висолів на поверхні при тривалій експлуатації дозволяє будівлі зберігати гарний і презентабельний зовнішній вигляд довгий час; тривалий термін експлуатації фасаду без ремонтно-реставраційних робіт; вигідні інвестиції в нерухомість і енергоефективність будинку; широкий спектр застосування - для цивільного, комерційного та приватного будівництва; понад 100 видів відтінків і фактур клінкерної плитки в термопанелях; матеріал відрізняється неймовірною стійкістю до механічних пошкоджень та впливів кислот і лугів; екологічно безпечні панелі, тому що сировиною для виробництва клінкерної плитки служить натуральний природний матеріал. Отже, конструкція пропонованої теплоізоляційної панелі відрізняється від інших тим, що має можливість виконання складних конструктивних рішень з мінімальними витратами, відносну легкість опоряджувальних робіт при широких можливостях по оформленню фасаду будинку, технологію монтажу панелей, яка не вимагає використання якого-небудь важкого монтажного встаткування й механізмів, мінімізує працезатрати, можливість утеплення будинків протягом цілого року. Таким чином технічне рішення, що заявляється, дозволяє створити високоефективну систему тепло- й гідроізоляції будинків з одночасною декоративною обробкою фасадів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Будівельна теплоізоляційна панель, що містить лицювальний і теплоізолюючий шари, що з'єднані між собою, а на протилежних торцевих сторонах якої виконані замкові з'єднання, яка відрізняється тим, що лицювальний шар виконано з фасадної керамічної клінкерної 3 декоративної плитки, а теплоізолюючий шар виконано або з пінопласту щільністю 15,5 кг/м , або 3 екструдованого пінополістиролу щільністю 35 кг/м , при цьому замкові з'єднання виконані у вигляді поздовжніх вирізів, розташованих у шаховому порядку відносно один до одного, крім того, через ряд частини елементів лицювального шару виступають за краї бічних граней основи на 0,5 своєї довжини по обох краях панелі. 2 UA 115475 U 3 UA 115475 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
