Спосіб виготовлення електроізоляційної трубки

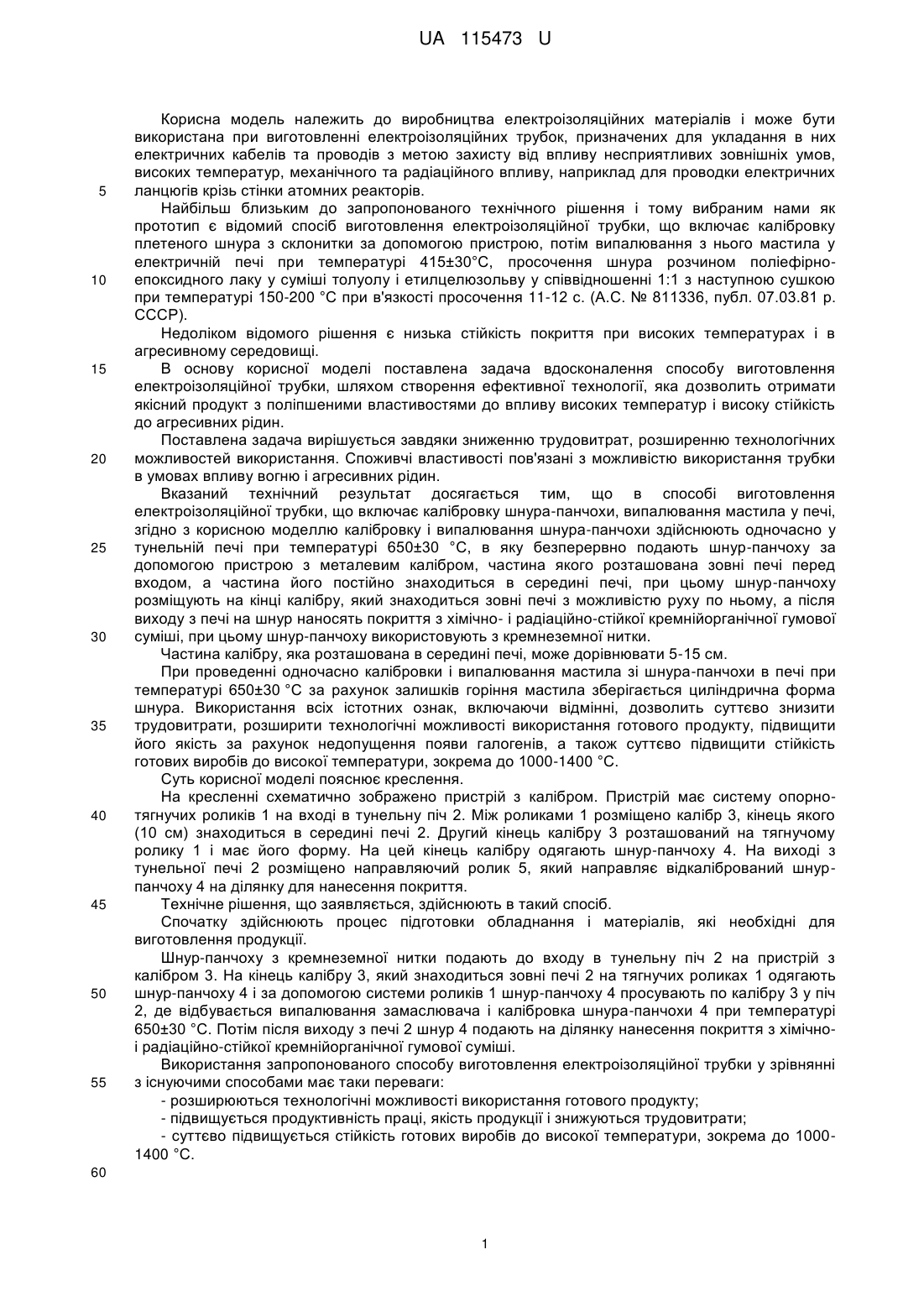

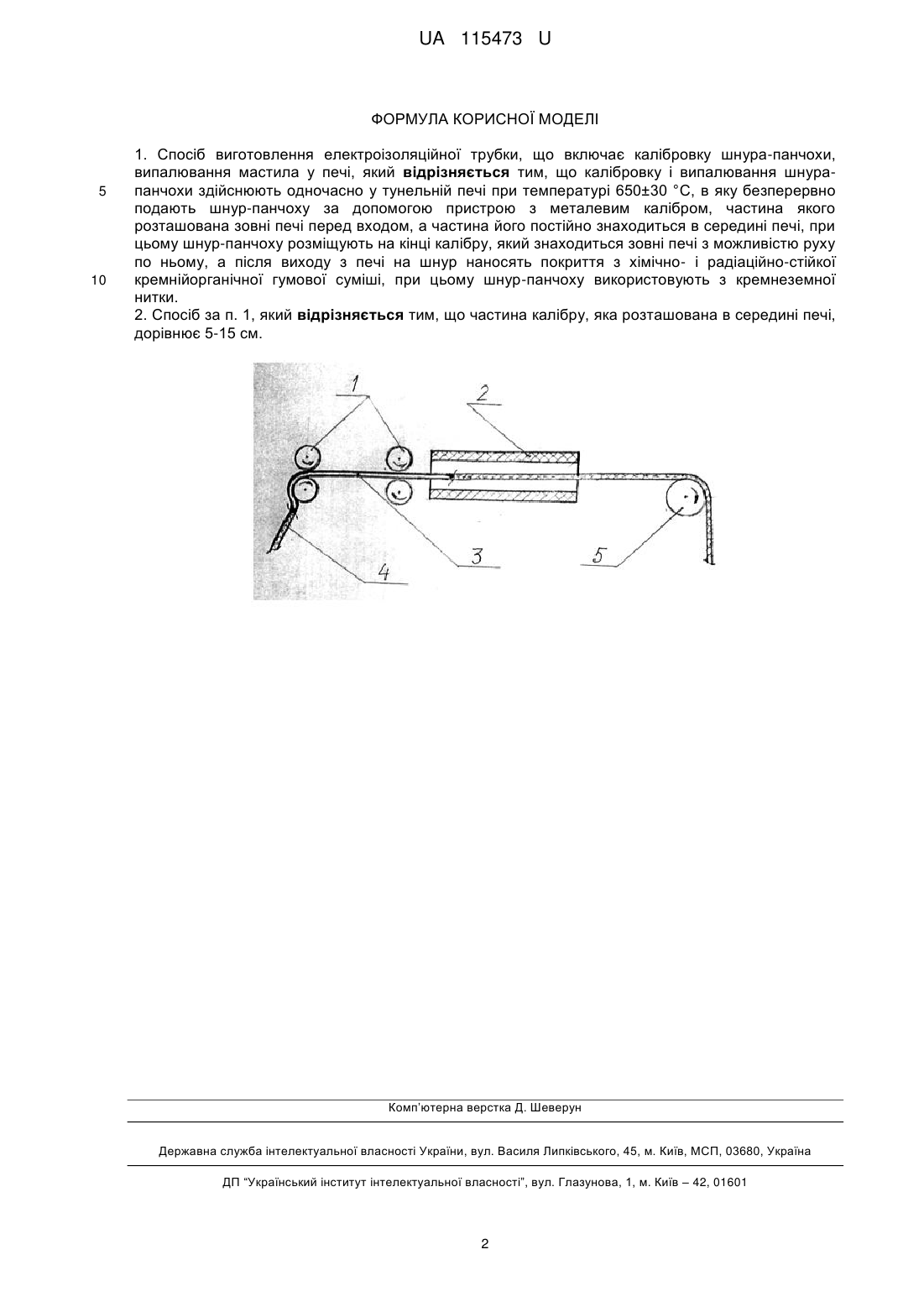

Реферат: Спосіб виготовлення електроізоляційної трубки включає калібровку шнура-панчохи, випалювання мастила у печі. Калібровку і випалювання шнура-панчохи здійснюють одночасно у тунельній печі при температурі 650±30 °С, в яку безперервно подають шнур-панчоху за допомогою пристрою з металевим калібром, частина якого розташована зовні печі перед входом, а частина його постійно знаходиться в середині печі. Шнур-панчоху розміщують на кінці калібру, який знаходиться зовні печі з можливістю руху по ньому, а після виходу з печі на шнур наносять покриття з хімічно- і радіаційно-стійкої кремнійорганічної гумової суміші. Шнур-панчоху використовують з кремнеземної нитки. UA 115473 U (12) UA 115473 U UA 115473 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва електроізоляційних матеріалів і може бути використана при виготовленні електроізоляційних трубок, призначених для укладання в них електричних кабелів та проводів з метою захисту від впливу несприятливих зовнішніх умов, високих температур, механічного та радіаційного впливу, наприклад для проводки електричних ланцюгів крізь стінки атомних реакторів. Найбільш близьким до запропонованого технічного рішення і тому вибраним нами як прототип є відомий спосіб виготовлення електроізоляційної трубки, що включає калібровку плетеного шнура з склонитки за допомогою пристрою, потім випалювання з нього мастила у електричній печі при температурі 415±30°C, просочення шнура розчином поліефірноепоксидного лаку у суміші толуолу і етилцелюзольву у співвідношенні 1:1 з наступною сушкою при температурі 150-200 °C при в'язкості просочення 11-12 с. (А.С. № 811336, публ. 07.03.81 р. СССР). Недоліком відомого рішення є низька стійкість покриття при високих температурах і в агресивному середовищі. В основу корисної моделі поставлена задача вдосконалення способу виготовлення електроізоляційної трубки, шляхом створення ефективної технології, яка дозволить отримати якісний продукт з поліпшеними властивостями до впливу високих температур і високу стійкість до агресивних рідин. Поставлена задача вирішується завдяки зниженню трудовитрат, розширенню технологічних можливостей використання. Споживчі властивості пов'язані з можливістю використання трубки в умовах впливу вогню і агресивних рідин. Вказаний технічний результат досягається тим, що в способі виготовлення електроізоляційної трубки, що включає калібровку шнура-панчохи, випалювання мастила у печі, згідно з корисною моделлю калібровку і випалювання шнура-панчохи здійснюють одночасно у тунельній печі при температурі 650±30 °C, в яку безперервно подають шнур-панчоху за допомогою пристрою з металевим калібром, частина якого розташована зовні печі перед входом, а частина його постійно знаходиться в середині печі, при цьому шнур-панчоху розміщують на кінці калібру, який знаходиться зовні печі з можливістю руху по ньому, а після виходу з печі на шнур наносять покриття з хімічно- і радіаційно-стійкої кремнійорганічної гумової суміші, при цьому шнур-панчоху використовують з кремнеземної нитки. Частина калібру, яка розташована в середині печі, може дорівнювати 5-15 см. При проведенні одночасно калібровки і випалювання мастила зі шнура-панчохи в печі при температурі 650±30 °C за рахунок залишків горіння мастила зберігається циліндрична форма шнура. Використання всіх істотних ознак, включаючи відмінні, дозволить суттєво знизити трудовитрати, розширити технологічні можливості використання готового продукту, підвищити його якість за рахунок недопущення появи галогенів, а також суттєво підвищити стійкість готових виробів до високої температури, зокрема до 1000-1400 °C. Суть корисної моделі пояснює креслення. На кресленні схематично зображено пристрій з калібром. Пристрій має систему опорнотягнучих роликів 1 на вході в тунельну піч 2. Між роликами 1 розміщено калібр 3, кінець якого (10 см) знаходиться в середині печі 2. Другий кінець калібру 3 розташований на тягнучому ролику 1 і має його форму. На цей кінець калібру одягають шнур-панчоху 4. На виході з тунельної печі 2 розміщено направляючий ролик 5, який направляє відкалібрований шнурпанчоху 4 на ділянку для нанесення покриття. Технічне рішення, що заявляється, здійснюють в такий спосіб. Спочатку здійснюють процес підготовки обладнання і матеріалів, які необхідні для виготовлення продукції. Шнур-панчоху з кремнеземної нитки подають до входу в тунельну піч 2 на пристрій з калібром 3. На кінець калібру 3, який знаходиться зовні печі 2 на тягнучих роликах 1 одягають шнур-панчоху 4 іза допомогою системи роликів 1 шнур-панчоху 4 просувають по калібру 3 у піч 2, де відбувається випалювання замаслювача і калібровка шнура-панчохи 4 при температурі 650±30 °C. Потім після виходу з печі 2 шнур 4 подають на ділянку нанесення покриття з хімічноі радіаційно-стійкої кремнійорганічної гумової суміші. Використання запропонованого способу виготовлення електроізоляційної трубки у зрівнянні з існуючими способами має таки переваги: - розширюються технологічні можливості використання готового продукту; - підвищується продуктивність праці, якість продукції і знижуються трудовитрати; - суттєво підвищується стійкість готових виробів до високої температури, зокрема до 10001400 °C. 60 1 UA 115473 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб виготовлення електроізоляційної трубки, що включає калібровку шнура-панчохи, випалювання мастила у печі, який відрізняється тим, що калібровку і випалювання шнурапанчохи здійснюють одночасно у тунельній печі при температурі 650±30 °С, в яку безперервно подають шнур-панчоху за допомогою пристрою з металевим калібром, частина якого розташована зовні печі перед входом, а частина його постійно знаходиться в середині печі, при цьому шнур-панчоху розміщують на кінці калібру, який знаходиться зовні печі з можливістю руху по ньому, а після виходу з печі на шнур наносять покриття з хімічно- і радіаційно-стійкої кремнійорганічної гумової суміші, при цьому шнур-панчоху використовують з кремнеземної нитки. 2. Спосіб за п. 1, який відрізняється тим, що частина калібру, яка розташована в середині печі, дорівнює 5-15 см. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
