Головка 3d-друку будівельних об’єктів

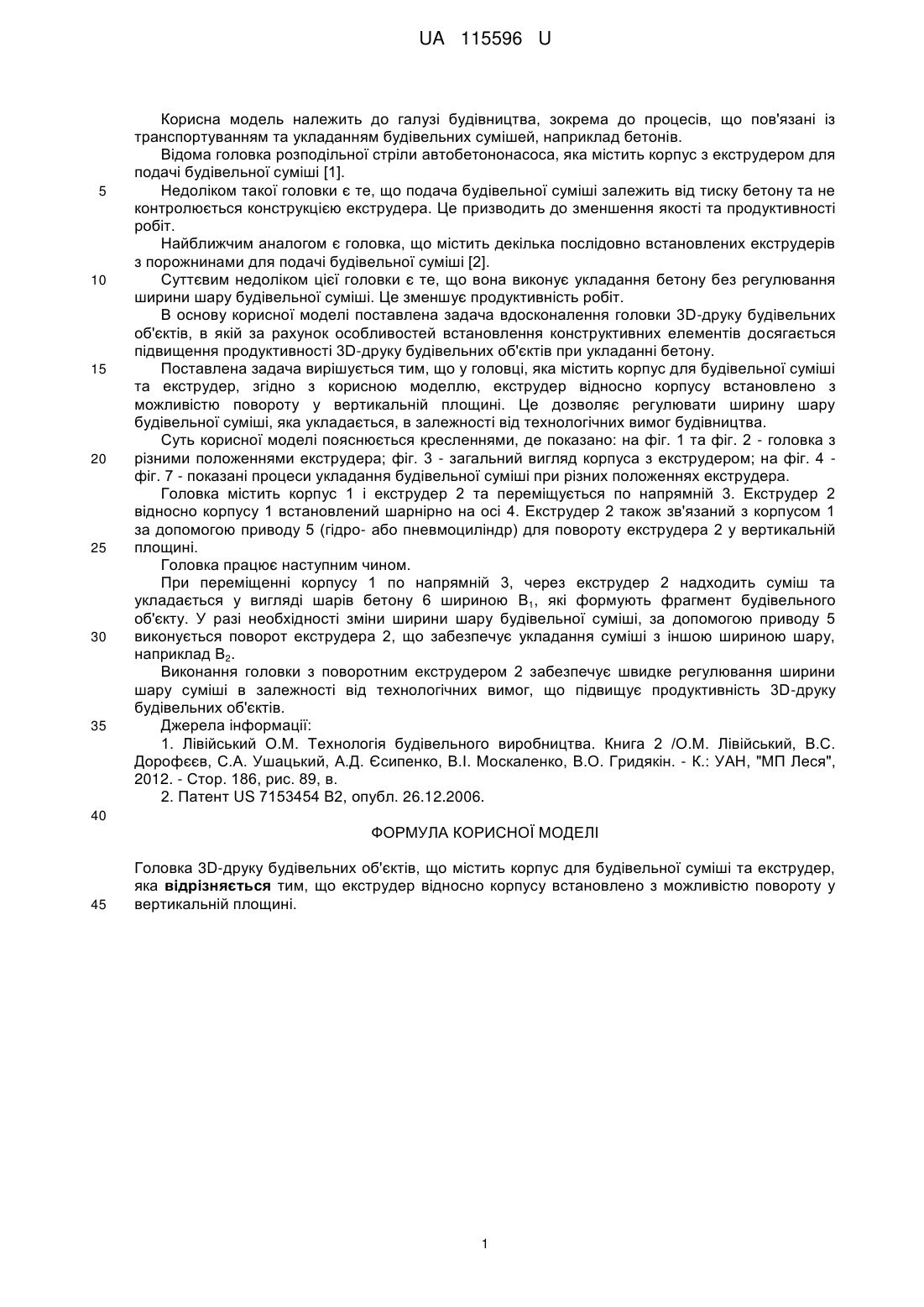

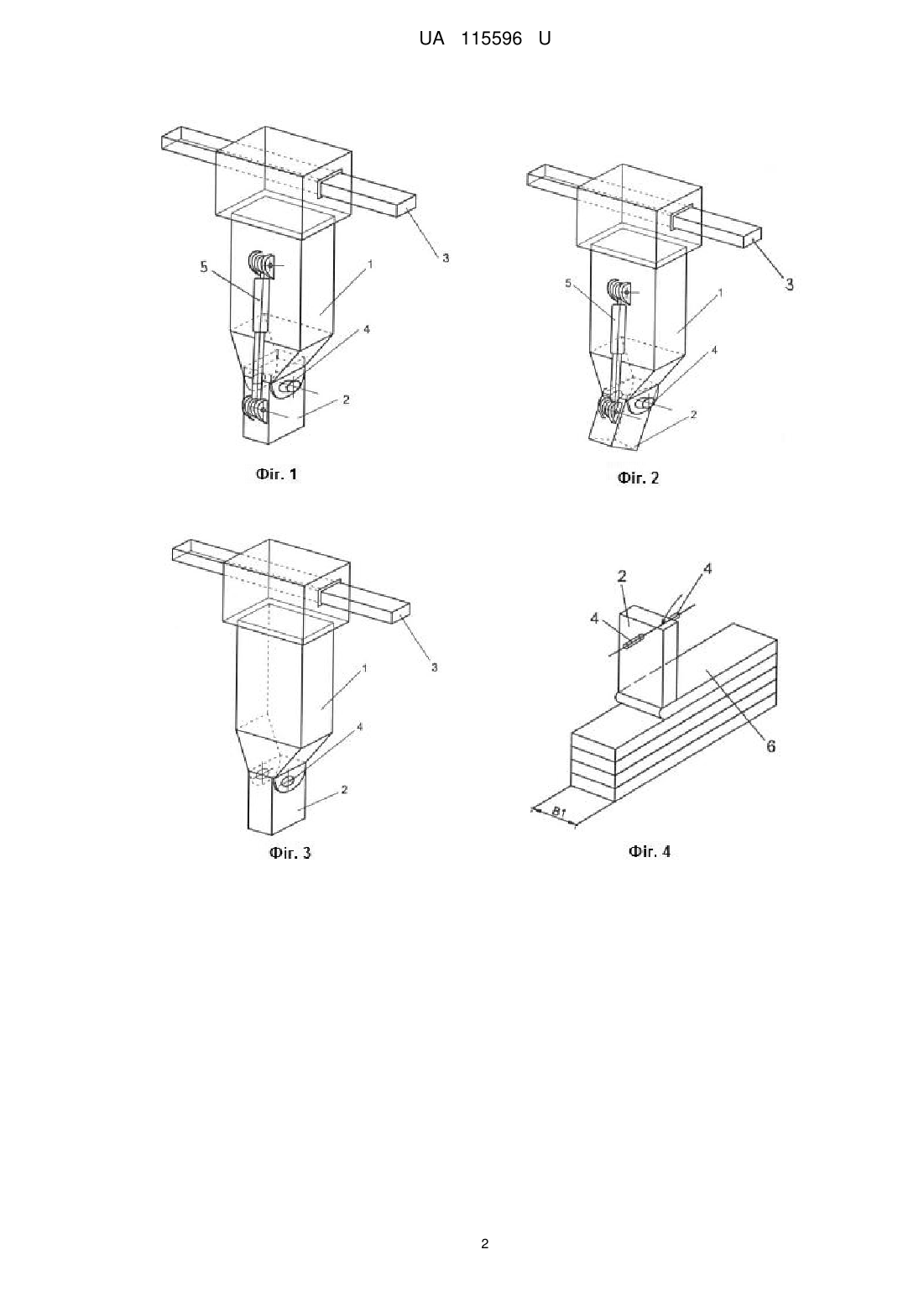

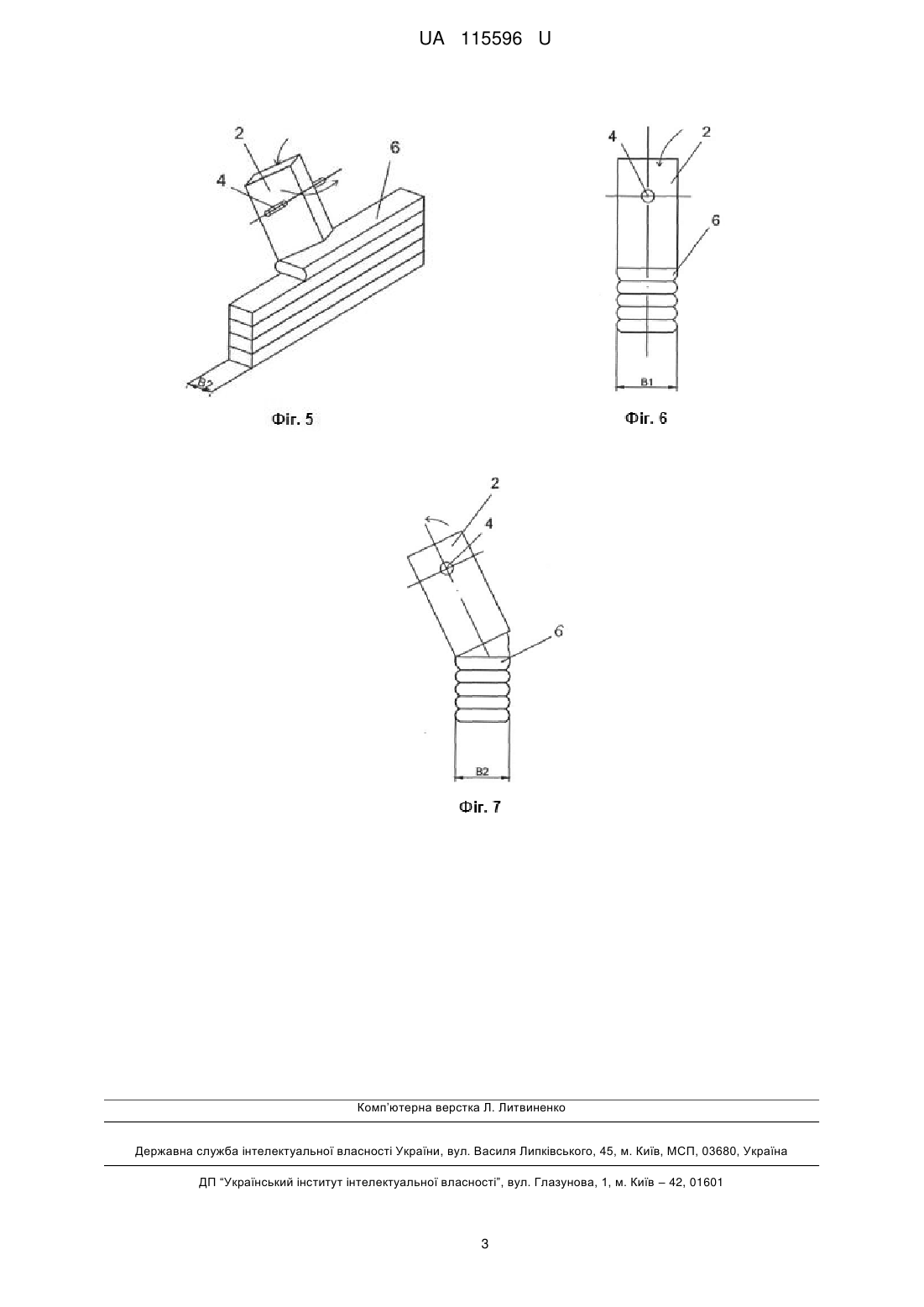

Реферат: Головка 3D-друку будівельних об'єктів містить корпус для будівельної суміші та екструдер. Екструдер відносно корпусу встановлено з можливістю повороту у вертикальній площині. UA 115596 U (12) UA 115596 U UA 115596 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до процесів, що пов'язані із транспортуванням та укладанням будівельних сумішей, наприклад бетонів. Відома головка розподільної стріли автобетононасоса, яка містить корпус з екструдером для подачі будівельної суміші [1]. Недоліком такої головки є те, що подача будівельної суміші залежить від тиску бетону та не контролюється конструкцією екструдера. Це призводить до зменшення якості та продуктивності робіт. Найближчим аналогом є головка, що містить декілька послідовно встановлених екструдерів з порожнинами для подачі будівельної суміші [2]. Суттєвим недоліком цієї головки є те, що вона виконує укладання бетону без регулювання ширини шару будівельної суміші. Це зменшує продуктивність робіт. В основу корисної моделі поставлена задача вдосконалення головки 3D-друку будівельних об'єктів, в якій за рахунок особливостей встановлення конструктивних елементів досягається підвищення продуктивності 3D-друку будівельних об'єктів при укладанні бетону. Поставлена задача вирішується тим, що у головці, яка містить корпус для будівельної суміші та екструдер, згідно з корисною моделлю, екструдер відносно корпусу встановлено з можливістю повороту у вертикальній площині. Це дозволяє регулювати ширину шару будівельної суміші, яка укладається, в залежності від технологічних вимог будівництва. Суть корисної моделі пояснюється кресленнями, де показано: на фіг. 1 та фіг. 2 - головка з різними положеннями екструдера; фіг. 3 - загальний вигляд корпуса з екструдером; на фіг. 4 фіг. 7 - показані процеси укладання будівельної суміші при різних положеннях екструдера. Головка містить корпус 1 і екструдер 2 та переміщується по напрямній 3. Екструдер 2 відносно корпусу 1 встановлений шарнірно на осі 4. Екструдер 2 також зв'язаний з корпусом 1 за допомогою приводу 5 (гідро- або пневмоциліндр) для повороту екструдера 2 у вертикальній площині. Головка працює наступним чином. При переміщенні корпусу 1 по напрямній 3, через екструдер 2 надходить суміш та укладається у вигляді шарів бетону 6 шириною В1, які формують фрагмент будівельного об'єкту. У разі необхідності зміни ширини шару будівельної суміші, за допомогою приводу 5 виконується поворот екструдера 2, що забезпечує укладання суміші з іншою шириною шару, наприклад В2. Виконання головки з поворотним екструдером 2 забезпечує швидке регулювання ширини шару суміші в залежності від технологічних вимог, що підвищує продуктивність 3D-друку будівельних об'єктів. Джерела інформації: 1. Лівійський О.М. Технологія будівельного виробництва. Книга 2 /О.М. Лівійський, В.С. Дорофєєв, С.А. Ушацький, А.Д. Єсипенко, В.І. Москаленко, В.О. Гридякін. - К.: УАН, "МП Леся", 2012. - Стор. 186, рис. 89, в. 2. Патент US 7153454 В2, опубл. 26.12.2006. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Головка 3D-друку будівельних об'єктів, що містить корпус для будівельної суміші та екструдер, яка відрізняється тим, що екструдер відносно корпусу встановлено з можливістю повороту у вертикальній площині. 1 UA 115596 U 2 UA 115596 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
