Пристрій для сигналізації про розрив труб поверхні нагріва котла

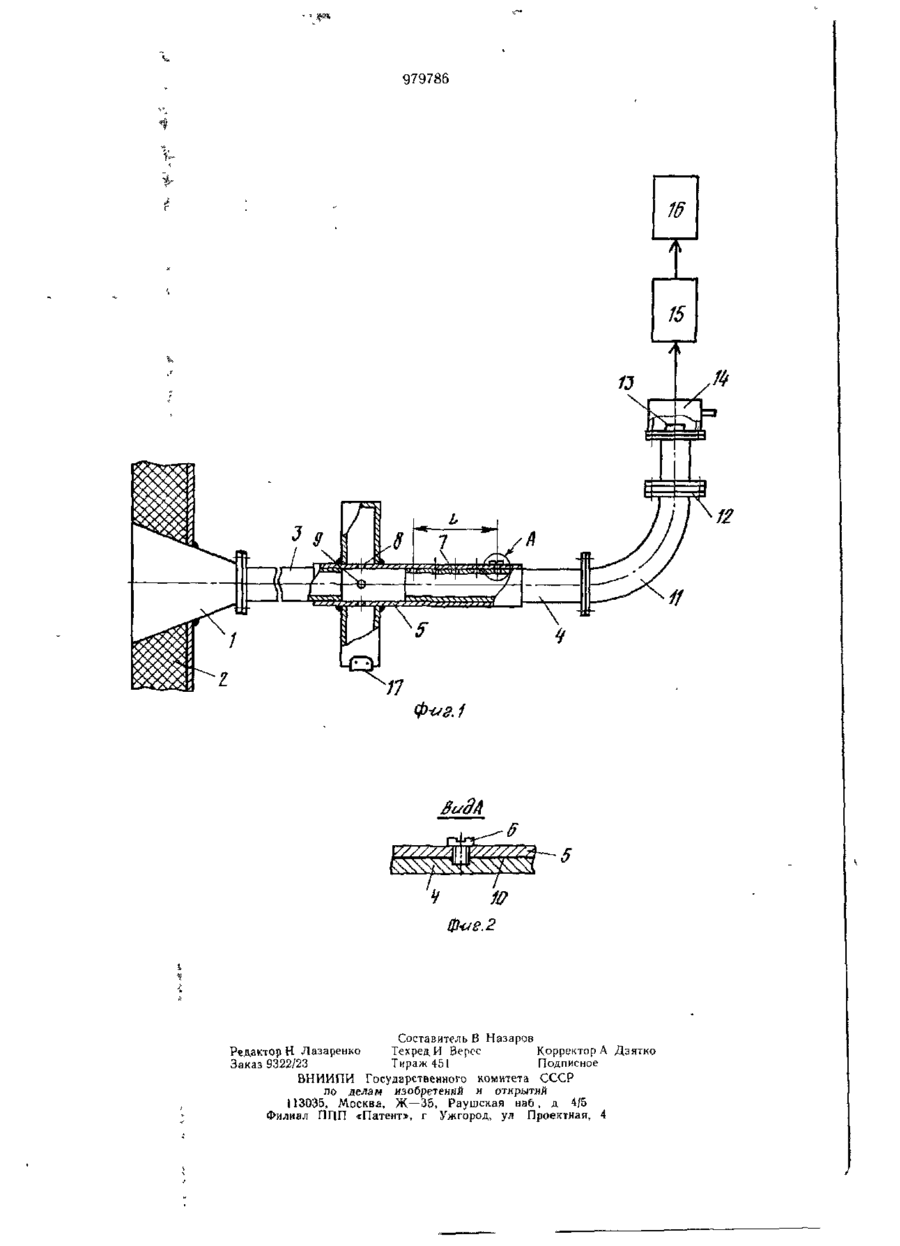

С о ю з Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К 979786 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 02.06 81 (21) 3297798/24-06 (51) М Кл. 3 с присоединением заявки № — Государственный комитет СССР по делам изобретений к открытий (72)Авторы изобретения (71) Заявитель F 22 В 37/42 '''''" (23) Приоритет — Опубликовано 07.12.82. Бюллетень №45 Дата опубликования описания 17.12 82 (53) УДК 621.646. .95(088.8) В. А. Дюков, Н. А. Рюмшин и А. Н. Селецкий Киевское специализированное производственное предприятие «Спецэнергоавтоматика» (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О РАЗРЫВАХ ТРУБ ПОВЕРХНОСТЕЙ НАГРЕВА КОТЛА 1 Изобретение относится к теплоэнергетике и может быть использовано для сигнализации о повреждении поверхности нагрева котла. Известно устройство для сигнализации о разрывах труб поверхности нагрева котла, содержащее звукопровод, снабженный пластиной, один конец которого соединен с рупором, установленным в обмуровке котла, а другой через микрофон и электронный усилитель — с сигнализатором [1]. Недостатком известного устройства является то, что для обеспечения необходимой чувствительности пластина должна быть достаточно тонкой, при этом прочность самой пластины недостаточна В случаях возникновения так называемых «хлопков» в топке, взрывная волна горячих газов разрушает пластину и повреждает микрофон. Таким образом, в известном устройстве требование повышения акустической чувствительности приводит к снижению эксплуатационной надежности устройства. Целью изобретения является повышение чувствительности и эксплуатационной надежности. , Поставленная цель достигается тем, что звукопровод выполнен из соединенных между собой муфтой двух частей, одна из которых подвижна. Причем муфта снабжена резонансной камерой. На фиг. 1 дана принципиальная схема устройства; на фиг. 2 — вид А на фиг. 1. Конусный рупор 1 устанавливается в обмуровку котла 2. Неподвижная 3 и подвижная 4 части звукопровода соединены 10 между собой при помощи муфты 5, вместе с которой образуют канал переменной длины. Подвижная часть 4 фиксируется в муфте 5 при помощи винта 6, для чего в ней выполняется ряд углублений 7. Разонанс15 ная камера 8 соединена с внутренней полостью муфты 5 при помощи системы отверстий 9. Между муфтой 5 и подвижной частью 4 помещена теплостойкая прокладка 10. Элемент звукопровода 11 выполнен изог20 нутым, с целью исключения прямого воздействия на пластину 12 из жаростойкого материала тепловой радиации топки котла. Микрофон 13 помещен в охлаждаемую, например, водой камеру 14 и электрически 979786 соединен через избирательный усилитель 15 с сигнализатором 16 Люк 17 камеры 8 служит для отвода золовых отложений Устройство работает следующим обра зом При повреждении (разрыве) трубы поверхности нагрева происходит истечение рабочего тела, сопровождаемое звуковым сигналом, который воспринимается рупором 1, и по звукопроводу передается на-пласти ну 12 и возбуждает колебания в отрезке 1 0 чвукопровода между пластиной 12 и микрофонов 13 Электрический сигнал с выхода микрофона 13 усиливается в избирательном >силителе 15, настроенном на полосу частот полезного сигнала, и при достижении усиленным сигналом уставки срабатывания 15 включается сигнализатор 16 Резонансная камера 8 служит в качестве акустического инерционного звена При возникновении «хлопков» в топке волна го рячих топочных газов распространяется- по звуководному каналу Фронт этой волны, характеризуемый повышенным давлением, достигнув отверстий 9, «затягивается» через них в резонансную камеру 8, давление в которой в данный момент времени ниже, чем в звуководном канале Таким образом, плас- 25 тина 12 предохраняется от ударной волны «хлопка», длительность которого обычно на ходится в пределах 0,2—1,5 с, путем перемещения подвижной части 4 в муфте 5 и пос ледующего ее фиксирования винтами 6 изменяют общую длину звукопровода Этим 3 0 обеспечивается оперативная подстройка частотной характеристики звукопровода в зависимости от физических параметров среды внутри топки котла В результате повышается чувствительность устройства к полезному сигналу, а это и наличие резонансной камеры способствуют повышению экс плуатационной надежности устройства и выявлению более мелких повреждений труб поверхностей нагрева котла Формула изобретения 1 Устройство для сигнализации о раз рывах труб поверхностей нагрева котла, содержащее звукопровод, снабженный пластиной, один конец которого соединен с рупором, установленным в обмуровке котла, а другой через микрофон и электронный уси литель — с сигнализатором, отличающееся тем, что, с целью повышения чувствительности, звукопровод выполнен из соединенных между собой муфтой двух частей, одна из которых подвижна 2 Устройство по п 1, отличающееся тем, что, с целью повышения эксплуатационной надежности, муфта снабжена резонансной камерой Источники информации, принятые во внимание при экспертизе 1 Авторское свидетельство СССР № 675266, кл F 17 D 5/06, F 22 В 37/42, 1977 979786 ф-иг.1 ВиЗА 5 Ф-ие.2 Составитель В Назаров РедакторН Лазаренко Техред И Верес Корректор А Дзятко Заказ 9322/23 Тираж 451 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий H3D35, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
