Екструдер 3d-друку будівельних об’єктів

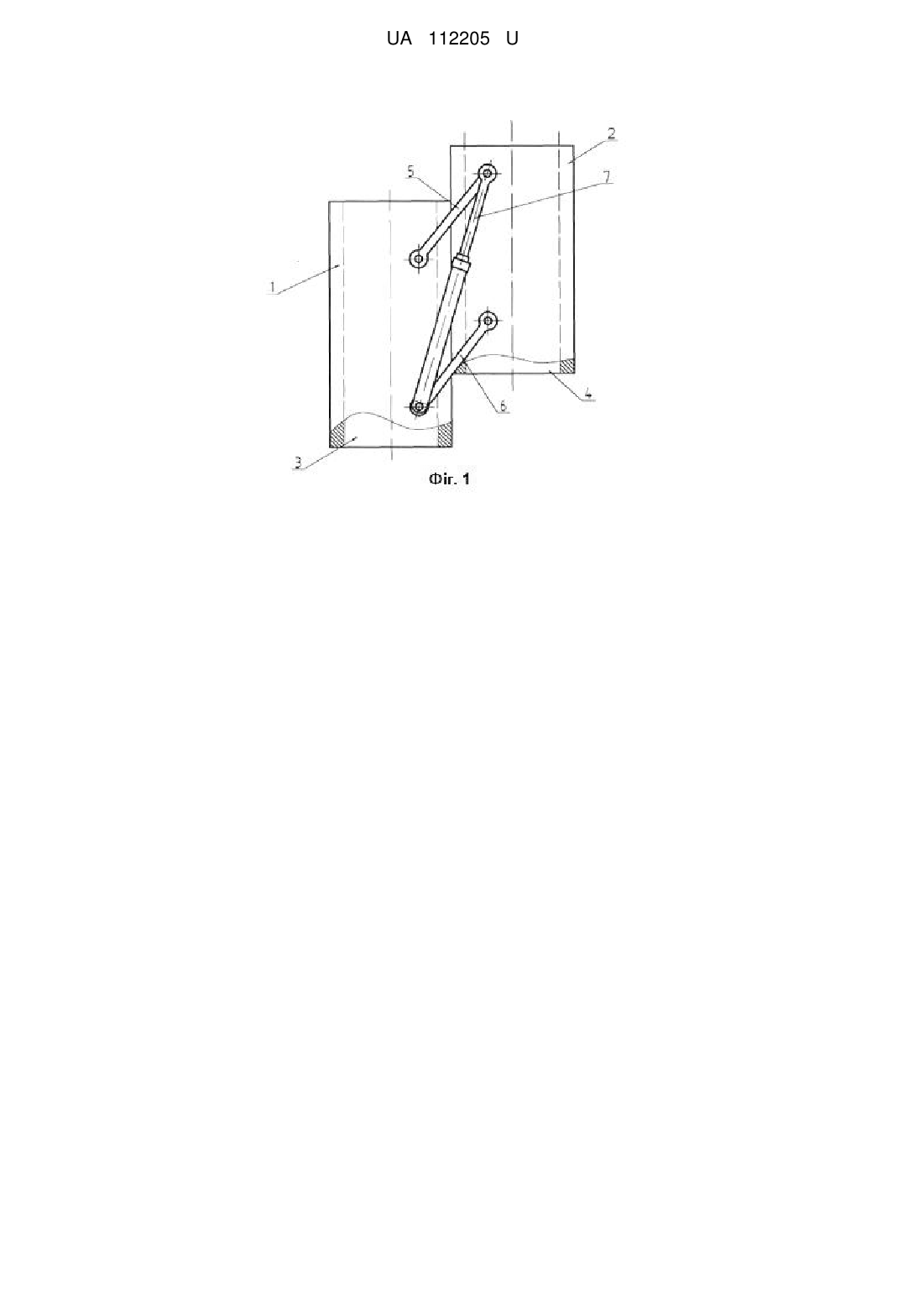

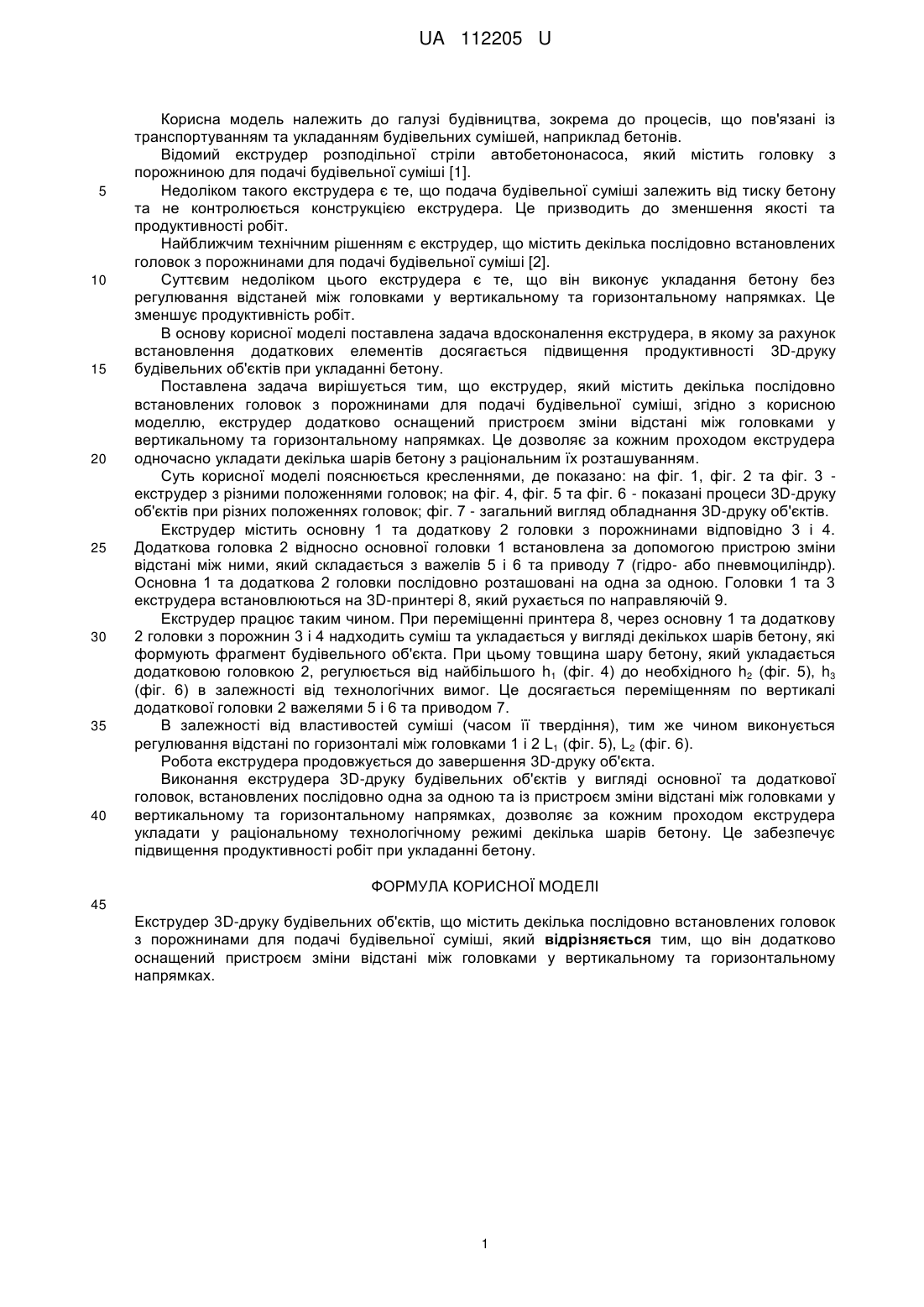

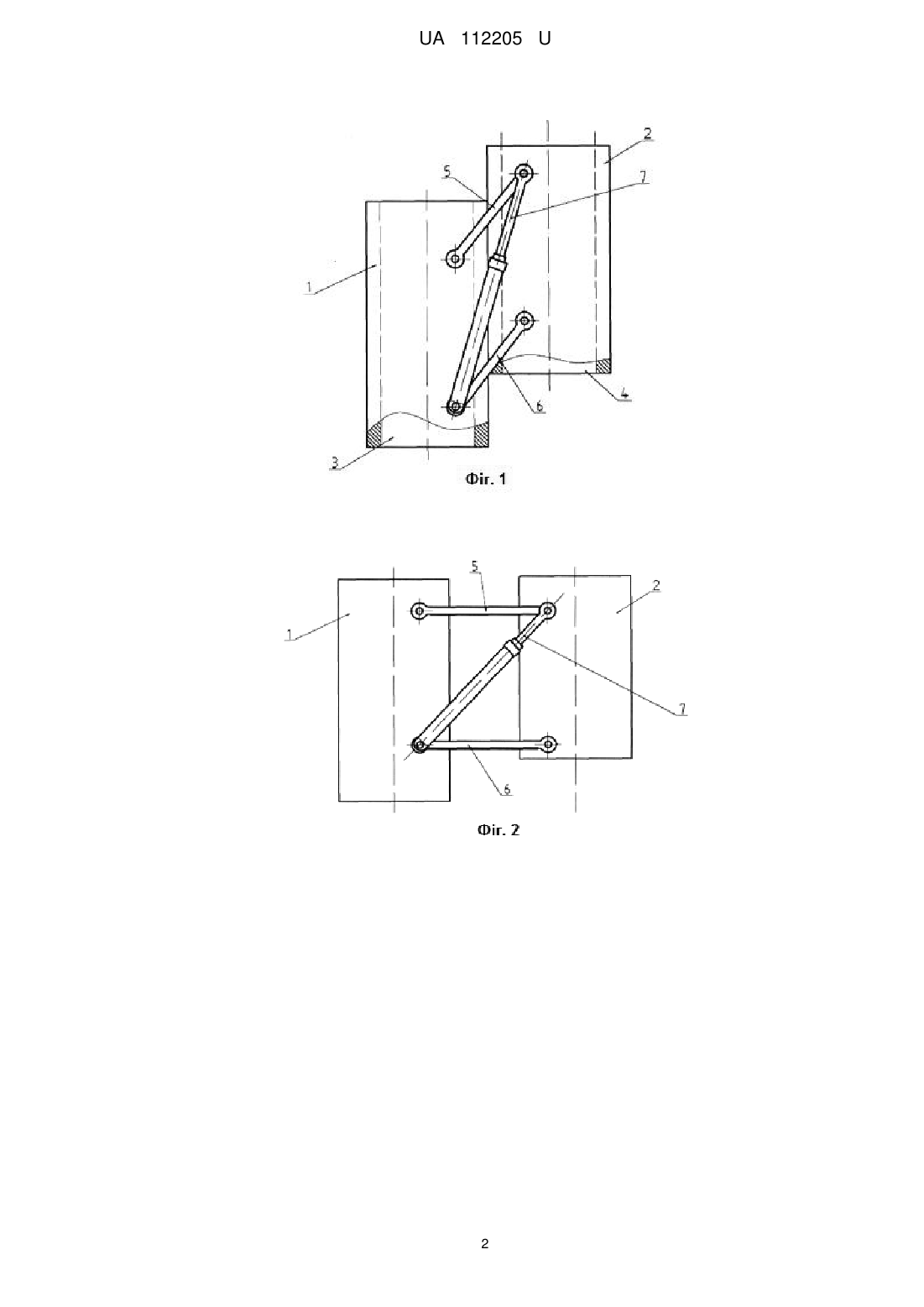

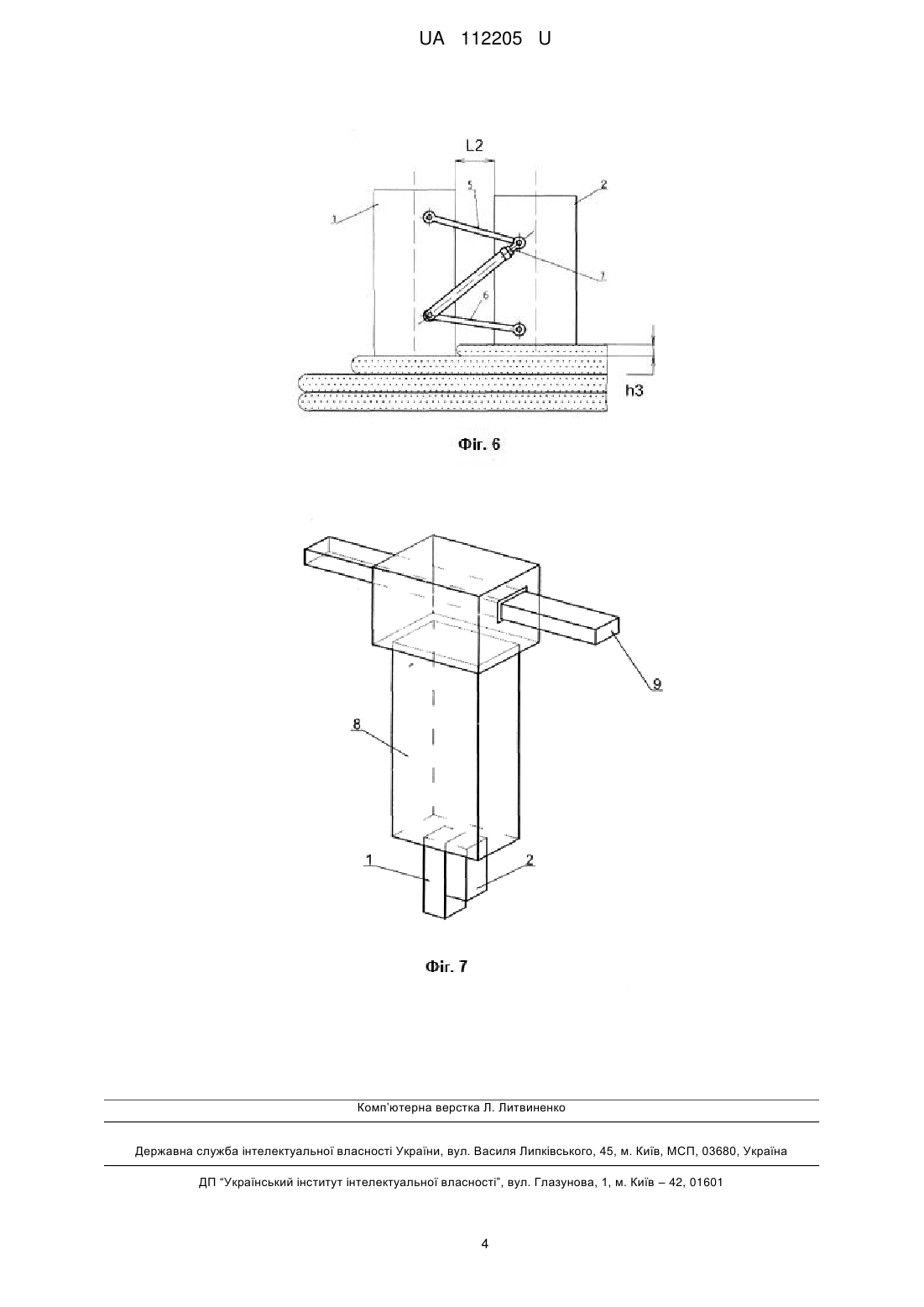

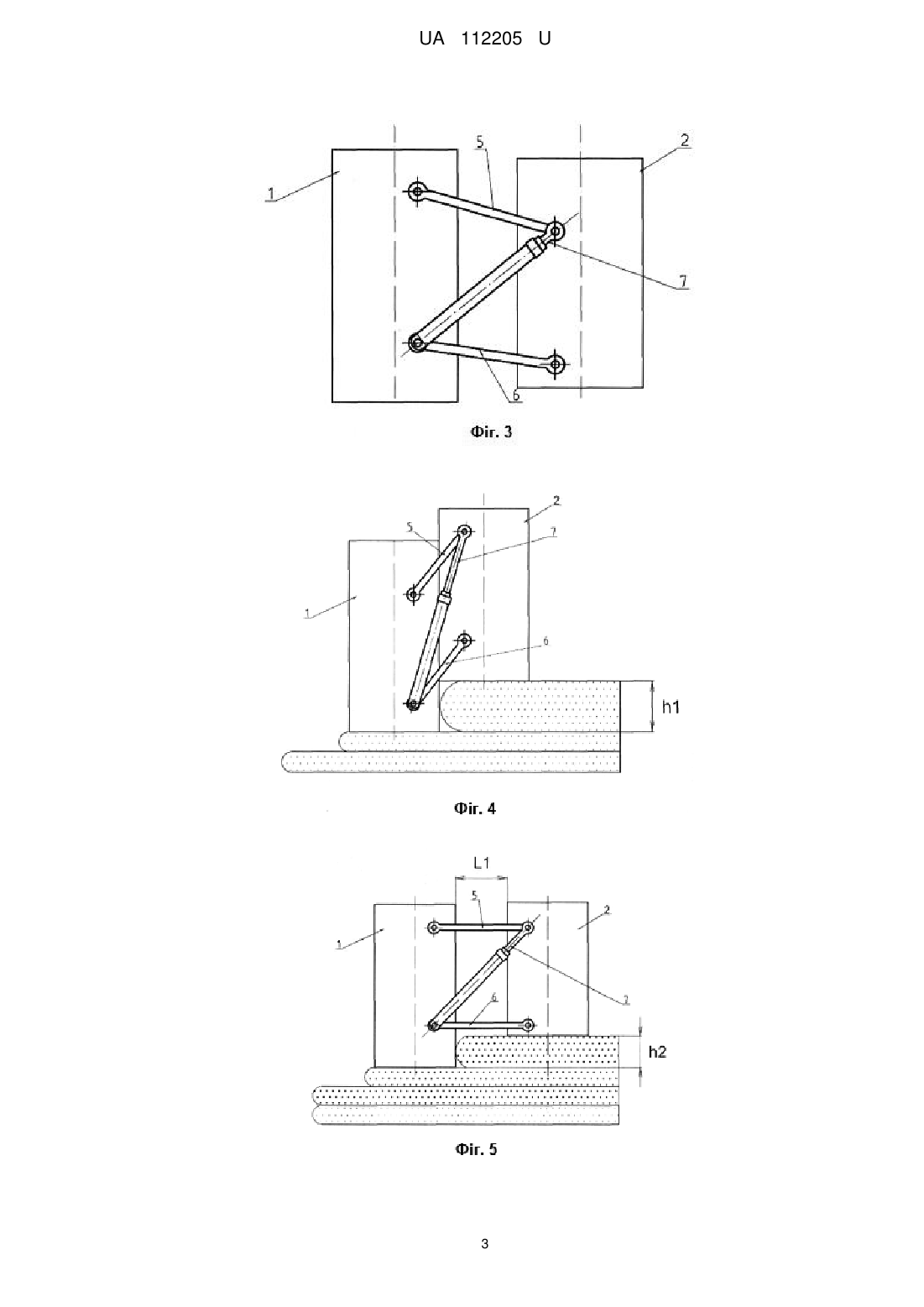

Реферат: Екструдер 3D-друку будівельних об'єктів містить декілька послідовно встановлених головок з порожнинами для подачі будівельної суміші. Додатково оснащений пристроєм зміни відстані між головками у вертикальному та горизонтальному напрямках. UA 112205 U (12) UA 112205 U UA 112205 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до процесів, що пов'язані із транспортуванням та укладанням будівельних сумішей, наприклад бетонів. Відомий екструдер розподільної стріли автобетононасоса, який містить головку з порожниною для подачі будівельної суміші [1]. Недоліком такого екструдера є те, що подача будівельної суміші залежить від тиску бетону та не контролюється конструкцією екструдера. Це призводить до зменшення якості та продуктивності робіт. Найближчим технічним рішенням є екструдер, що містить декілька послідовно встановлених головок з порожнинами для подачі будівельної суміші [2]. Суттєвим недоліком цього екструдера є те, що він виконує укладання бетону без регулювання відстаней між головками у вертикальному та горизонтальному напрямках. Це зменшує продуктивність робіт. В основу корисної моделі поставлена задача вдосконалення екструдера, в якому за рахунок встановлення додаткових елементів досягається підвищення продуктивності 3D-друку будівельних об'єктів при укладанні бетону. Поставлена задача вирішується тим, що екструдер, який містить декілька послідовно встановлених головок з порожнинами для подачі будівельної суміші, згідно з корисною моделлю, екструдер додатково оснащений пристроєм зміни відстані між головками у вертикальному та горизонтальному напрямках. Це дозволяє за кожним проходом екструдера одночасно укладати декілька шарів бетону з раціональним їх розташуванням. Суть корисної моделі пояснюється кресленнями, де показано: на фіг. 1, фіг. 2 та фіг. 3 екструдер з різними положеннями головок; на фіг. 4, фіг. 5 та фіг. 6 - показані процеси 3D-друку об'єктів при різних положеннях головок; фіг. 7 - загальний вигляд обладнання 3D-друку об'єктів. Екструдер містить основну 1 та додаткову 2 головки з порожнинами відповідно 3 і 4. Додаткова головка 2 відносно основної головки 1 встановлена за допомогою пристрою зміни відстані між ними, який складається з важелів 5 і 6 та приводу 7 (гідро- або пневмоциліндр). Основна 1 та додаткова 2 головки послідовно розташовані на одна за одною. Головки 1 та 3 екструдера встановлюються на 3D-принтері 8, який рухається по направляючій 9. Екструдер працює таким чином. При переміщенні принтера 8, через основну 1 та додаткову 2 головки з порожнин 3 і 4 надходить суміш та укладається у вигляді декількох шарів бетону, які формують фрагмент будівельного об'єкта. При цьому товщина шару бетону, який укладається додатковою головкою 2, регулюється від найбільшого h1 (фіг. 4) до необхідного h2 (фіг. 5), h3 (фіг. 6) в залежності від технологічних вимог. Це досягається переміщенням по вертикалі додаткової головки 2 важелями 5 і 6 та приводом 7. В залежності від властивостей суміші (часом її твердіння), тим же чином виконується регулювання відстані по горизонталі між головками 1 і 2 L1 (фіг. 5), L2 (фіг. 6). Робота екструдера продовжується до завершення 3D-друку об'єкта. Виконання екструдера 3D-друку будівельних об'єктів у вигляді основної та додаткової головок, встановлених послідовно одна за одною та із пристроєм зміни відстані між головками у вертикальному та горизонтальному напрямках, дозволяє за кожним проходом екструдера укладати у раціональному технологічному режимі декілька шарів бетону. Це забезпечує підвищення продуктивності робіт при укладанні бетону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Екструдер 3D-друку будівельних об'єктів, що містить декілька послідовно встановлених головок з порожнинами для подачі будівельної суміші, який відрізняється тим, що він додатково оснащений пристроєм зміни відстані між головками у вертикальному та горизонтальному напрямках. 1 UA 112205 U 2 UA 112205 U 3 UA 112205 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
