Спеціальне взуття для хворих з ушкодженнями ніг

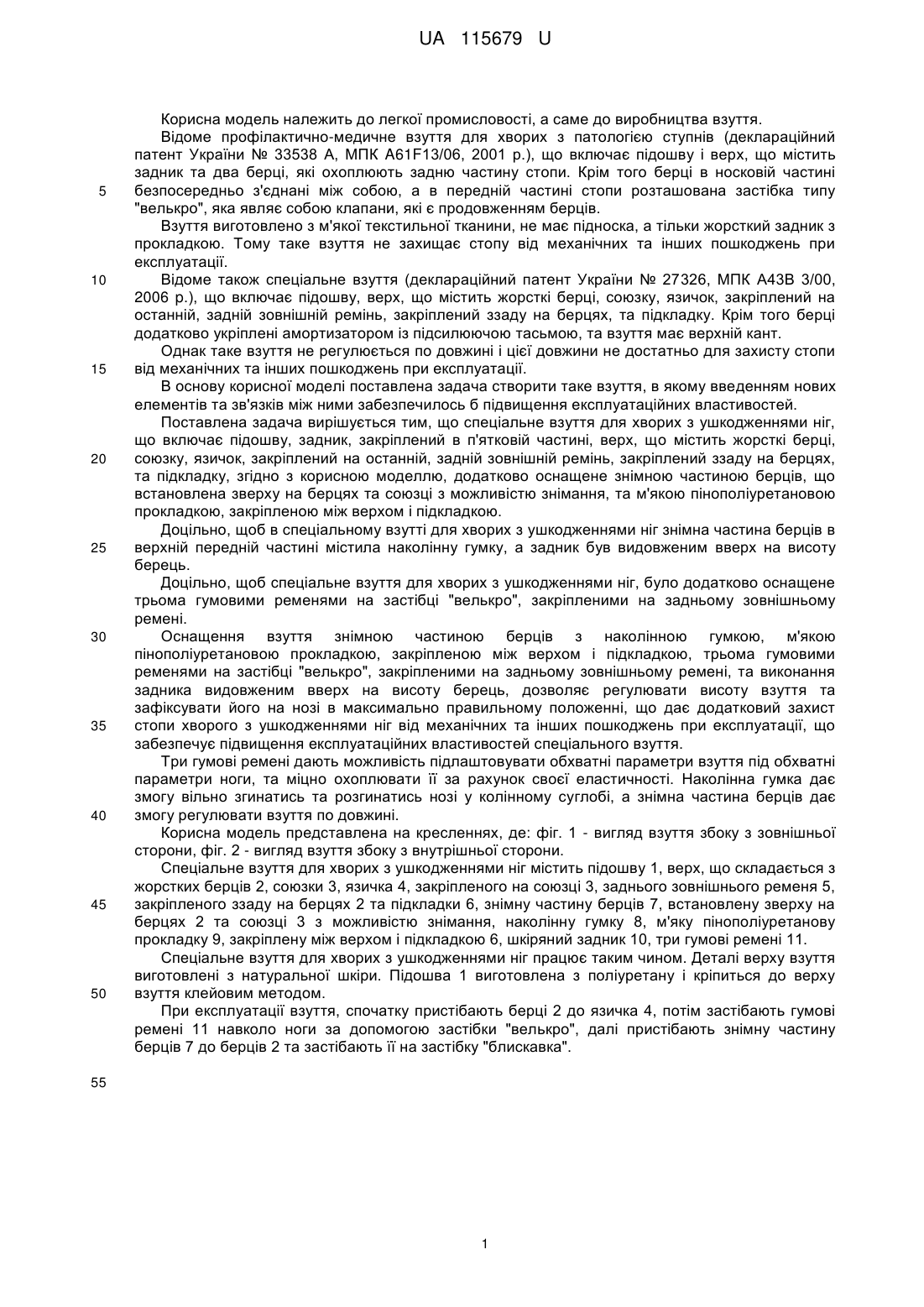

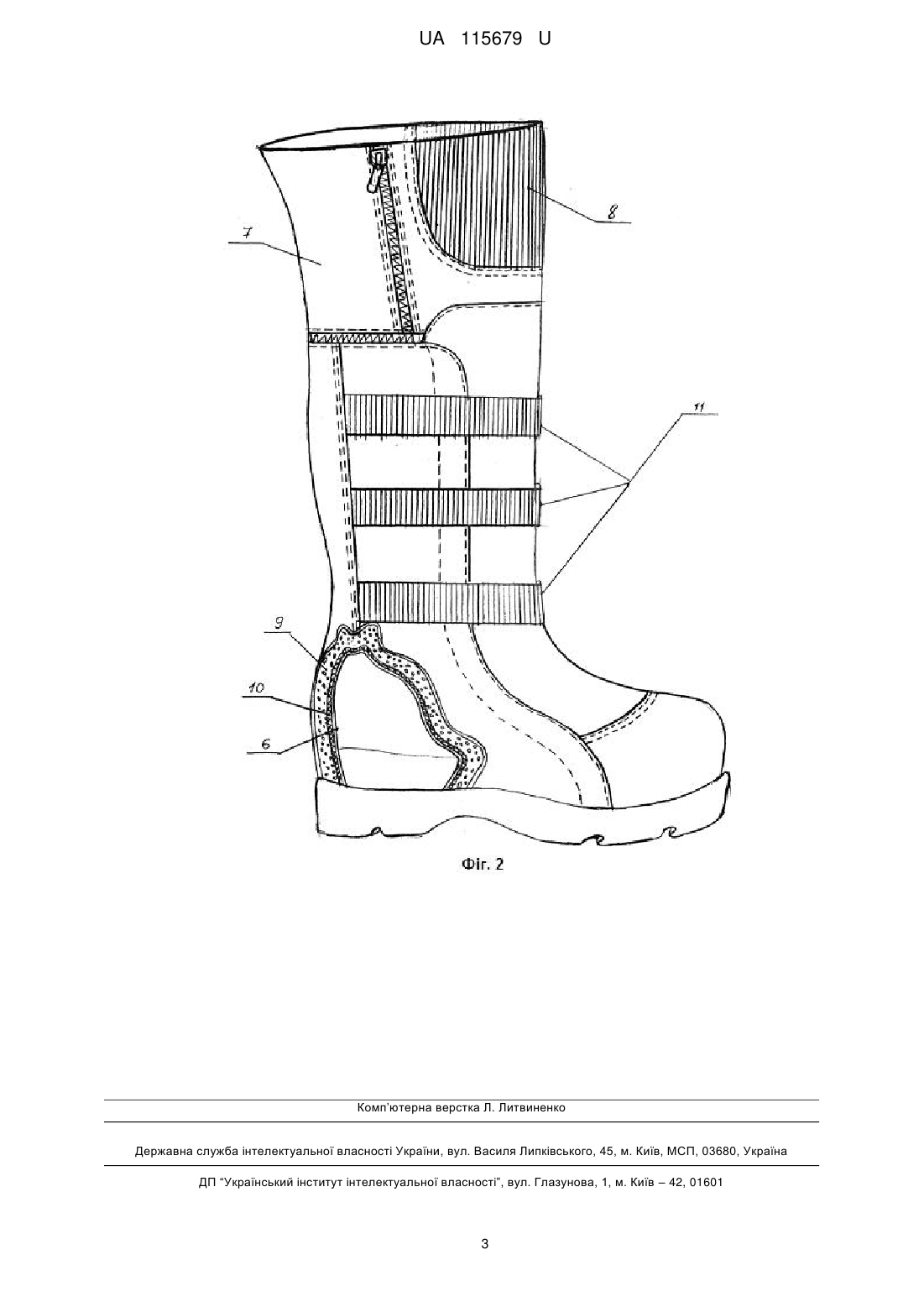

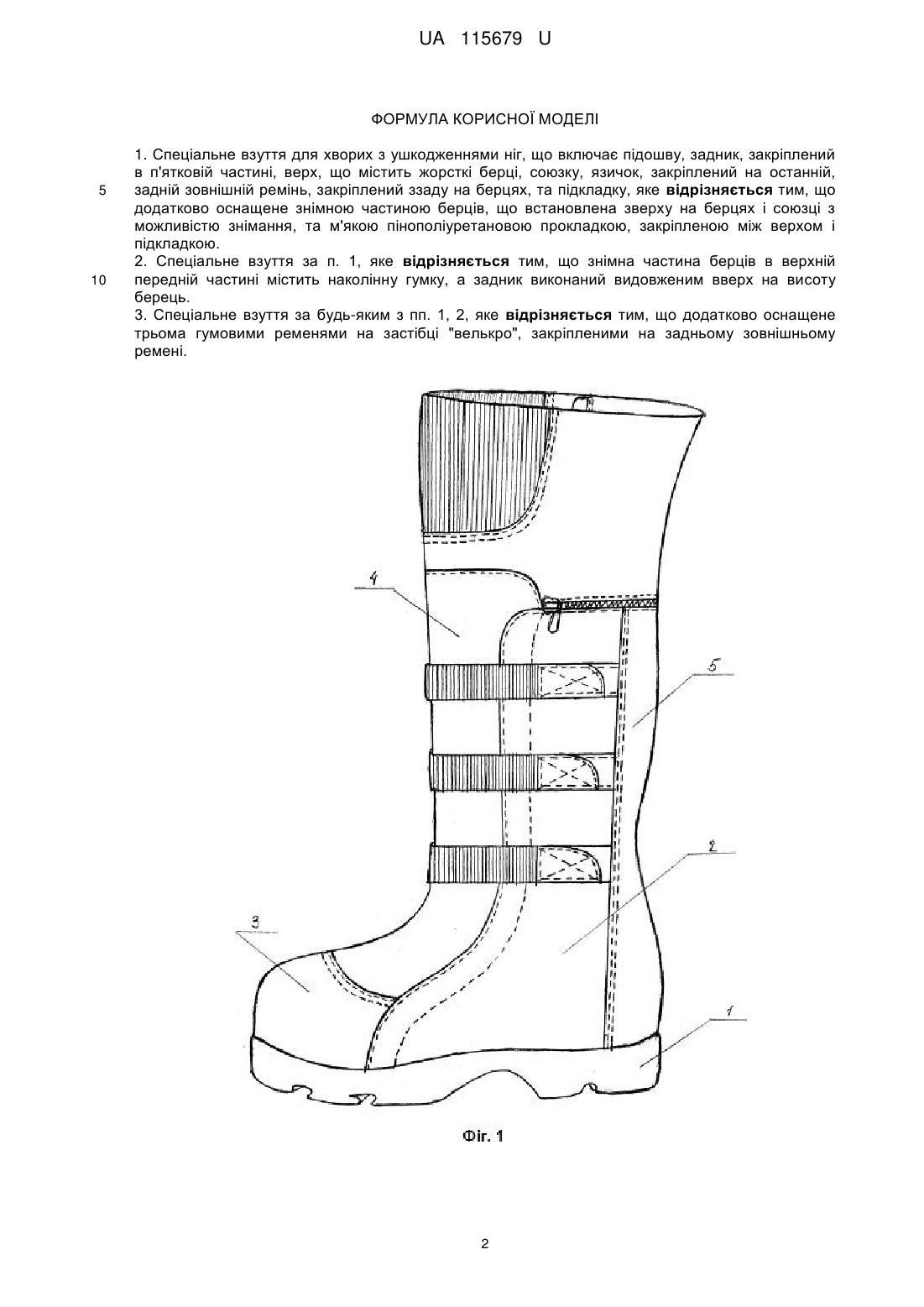

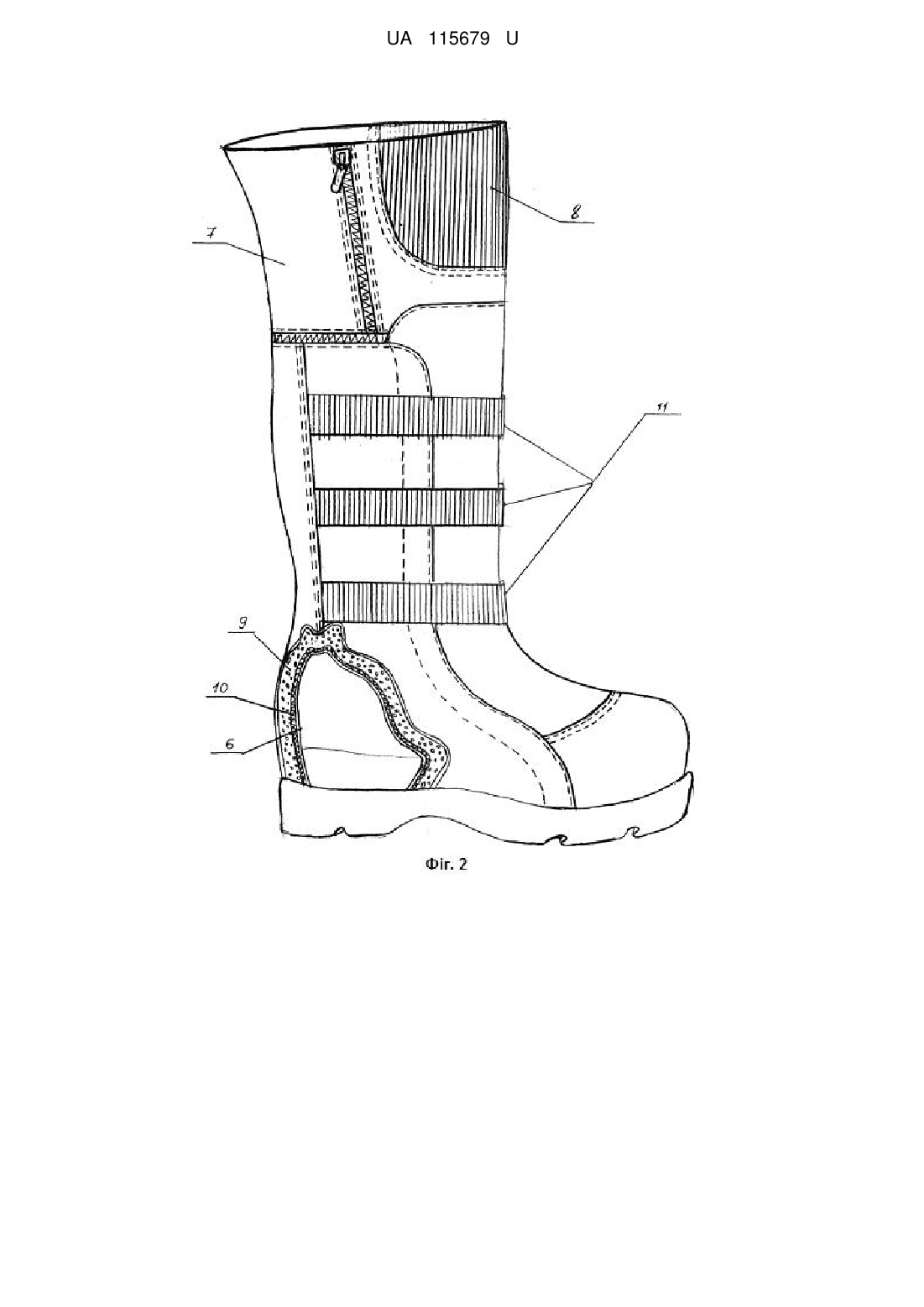

Реферат: Спеціальне взуття для хворих з ушкодженнями ніг, що включає підошву, задник, закріплений в п'ятковій частині, верх, що містить жорсткі берці, союзку, язичок, закріплений на останній, задній зовнішній ремінь, закріплений ззаду на берцях, та підкладку, причому додатково оснащене знімною частиною берців, що встановлена зверху на берцях і союзці з можливістю знімання, та м'якою пінополіуретановою прокладкою, закріпленою між верхом і підкладкою. UA 115679 U (54) СПЕЦІАЛЬНЕ ВЗУТТЯ ДЛЯ ХВОРИХ З УШКОДЖЕННЯМИ НІГ UA 115679 U UA 115679 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до легкої промисловості, а саме до виробництва взуття. Відоме профілактично-медичне взуття для хворих з патологією ступнів (деклараційний патент України № 33538 А, МПК A61F13/06, 2001 р.), що включає підошву і верх, що містить задник та два берці, які охоплюють задню частину стопи. Крім того берці в носковій частині безпосередньо з'єднані між собою, а в передній частині стопи розташована застібка типу "велькро", яка являє собою клапани, які є продовженням берців. Взуття виготовлено з м'якої текстильної тканини, не має підноска, а тільки жорсткий задник з прокладкою. Тому таке взуття не захищає стопу від механічних та інших пошкоджень при експлуатації. Відоме також спеціальне взуття (деклараційний патент України № 27326, МПК А43В 3/00, 2006 p.), що включає підошву, верх, що містить жорсткі берці, союзку, язичок, закріплений на останній, задній зовнішній ремінь, закріплений ззаду на берцях, та підкладку. Крім того берці додатково укріплені амортизатором із підсилюючою тасьмою, та взуття має верхній кант. Однак таке взуття не регулюється по довжині і цієї довжини не достатньо для захисту стопи від механічних та інших пошкоджень при експлуатації. В основу корисної моделі поставлена задача створити таке взуття, в якому введенням нових елементів та зв'язків між ними забезпечилось б підвищення експлуатаційних властивостей. Поставлена задача вирішується тим, що спеціальне взуття для хворих з ушкодженнями ніг, що включає підошву, задник, закріплений в п'ятковій частині, верх, що містить жорсткі берці, союзку, язичок, закріплений на останній, задній зовнішній ремінь, закріплений ззаду на берцях, та підкладку, згідно з корисною моделлю, додатково оснащене знімною частиною берців, що встановлена зверху на берцях та союзці з можливістю знімання, та м'якою пінополіуретановою прокладкою, закріпленою між верхом і підкладкою. Доцільно, щоб в спеціальному взутті для хворих з ушкодженнями ніг знімна частина берців в верхній передній частині містила наколінну гумку, а задник був видовженим вверх на висоту берець. Доцільно, щоб спеціальне взуття для хворих з ушкодженнями ніг, було додатково оснащене трьома гумовими ременями на застібці "велькро", закріпленими на задньому зовнішньому ремені. Оснащення взуття знімною частиною берців з наколінною гумкою, м'якою пінополіуретановою прокладкою, закріпленою між верхом і підкладкою, трьома гумовими ременями на застібці "велькро", закріпленими на задньому зовнішньому ремені, та виконання задника видовженим вверх на висоту берець, дозволяє регулювати висоту взуття та зафіксувати його на нозі в максимально правильному положенні, що дає додатковий захист стопи хворого з ушкодженнями ніг від механічних та інших пошкоджень при експлуатації, що забезпечує підвищення експлуатаційних властивостей спеціального взуття. Три гумові ремені дають можливість підлаштовувати обхватні параметри взуття під обхватні параметри ноги, та міцно охоплювати її за рахунок своєї еластичності. Наколінна гумка дає змогу вільно згинатись та розгинатись нозі у колінному суглобі, а знімна частина берців дає змогу регулювати взуття по довжині. Корисна модель представлена на кресленнях, де: фіг. 1 - вигляд взуття збоку з зовнішньої сторони, фіг. 2 - вигляд взуття збоку з внутрішньої сторони. Спеціальне взуття для хворих з ушкодженнями ніг містить підошву 1, верх, що складається з жорстких берців 2, союзки 3, язичка 4, закріпленого на союзці 3, заднього зовнішнього ременя 5, закріпленого ззаду на берцях 2 та підкладки 6, знімну частину берців 7, встановлену зверху на берцях 2 та союзці 3 з можливістю знімання, наколінну гумку 8, м'яку пінополіуретанову прокладку 9, закріплену між верхом і підкладкою 6, шкіряний задник 10, три гумові ремені 11. Спеціальне взуття для хворих з ушкодженнями ніг працює таким чином. Деталі верху взуття виготовлені з натуральної шкіри. Підошва 1 виготовлена з поліуретану і кріпиться до верху взуття клейовим методом. При експлуатації взуття, спочатку пристібають берці 2 до язичка 4, потім застібають гумові ремені 11 навколо ноги за допомогою застібки "велькро", далі пристібають знімну частину берців 7 до берців 2 та застібають її на застібку "блискавка". 55 1 UA 115679 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спеціальне взуття для хворих з ушкодженнями ніг, що включає підошву, задник, закріплений в п'ятковій частині, верх, що містить жорсткі берці, союзку, язичок, закріплений на останній, задній зовнішній ремінь, закріплений ззаду на берцях, та підкладку, яке відрізняється тим, що додатково оснащене знімною частиною берців, що встановлена зверху на берцях і союзці з можливістю знімання, та м'якою пінополіуретановою прокладкою, закріпленою між верхом і підкладкою. 2. Спеціальне взуття за п. 1, яке відрізняється тим, що знімна частина берців в верхній передній частині містить наколінну гумку, а задник виконаний видовженим вверх на висоту берець. 3. Спеціальне взуття за будь-яким з пп. 1, 2, яке відрізняється тим, що додатково оснащене трьома гумовими ременями на застібці "велькро", закріпленими на задньому зовнішньому ремені. 2 UA 115679 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
