Телескопічний операторський підйомник для переміщення кінотелезнімальної апаратури

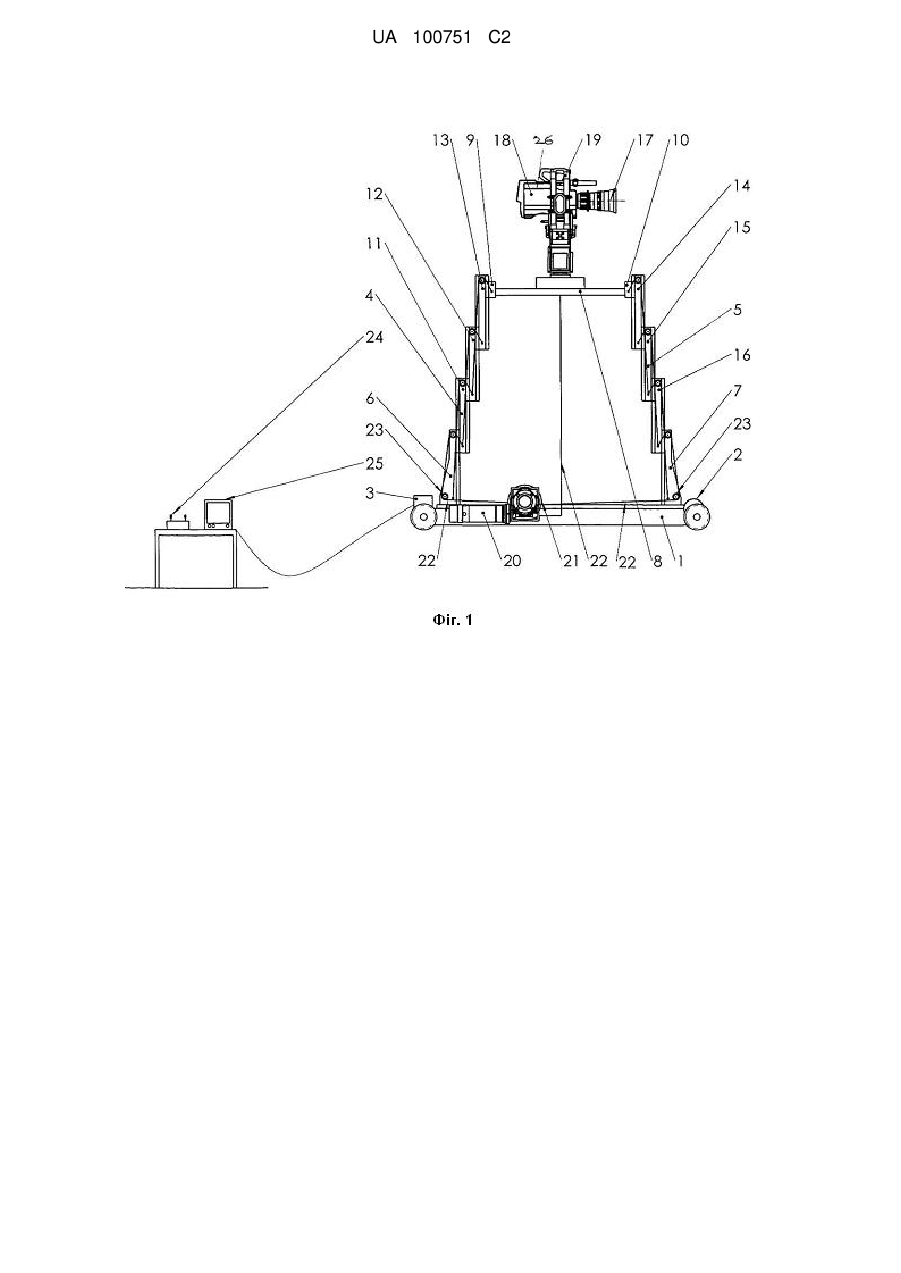

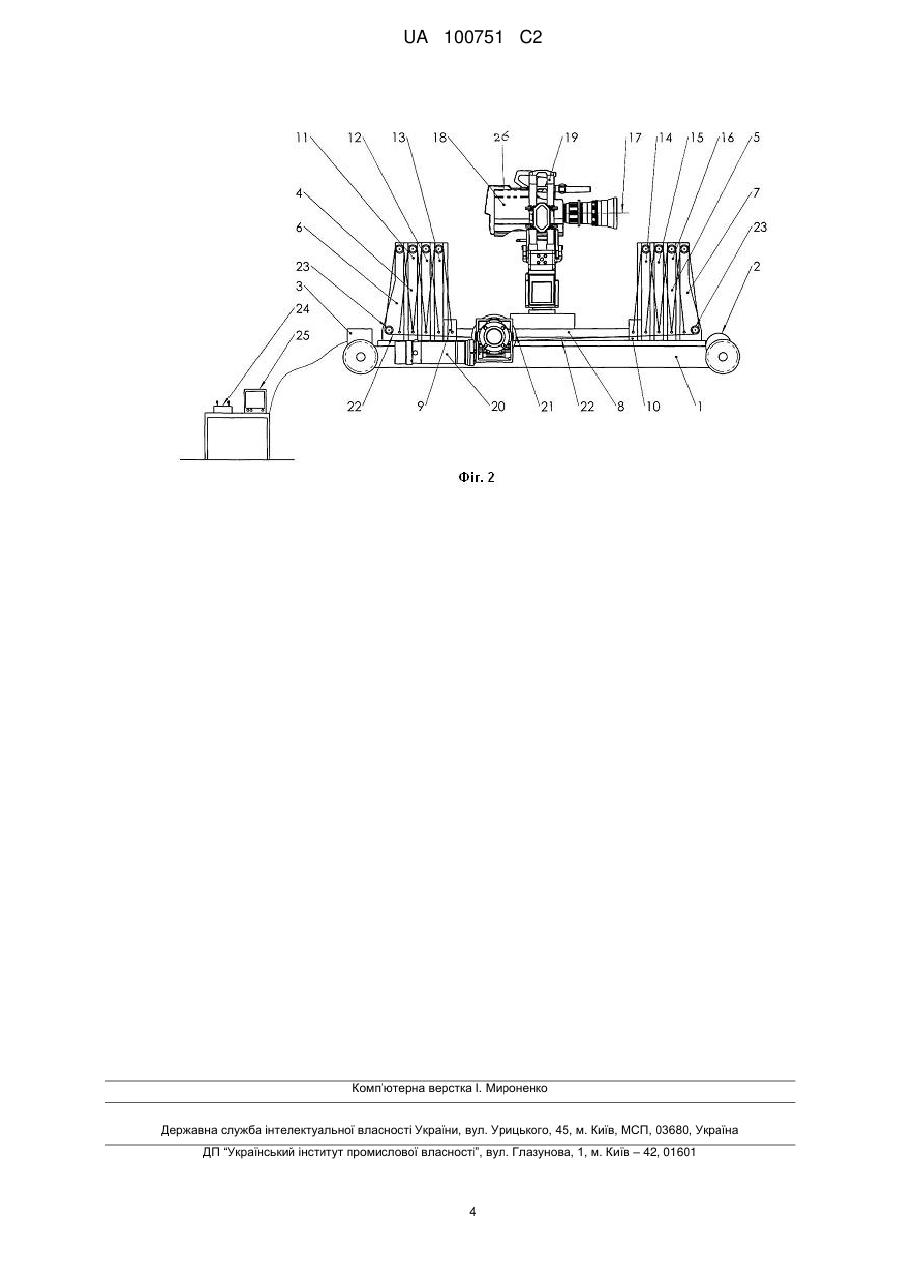

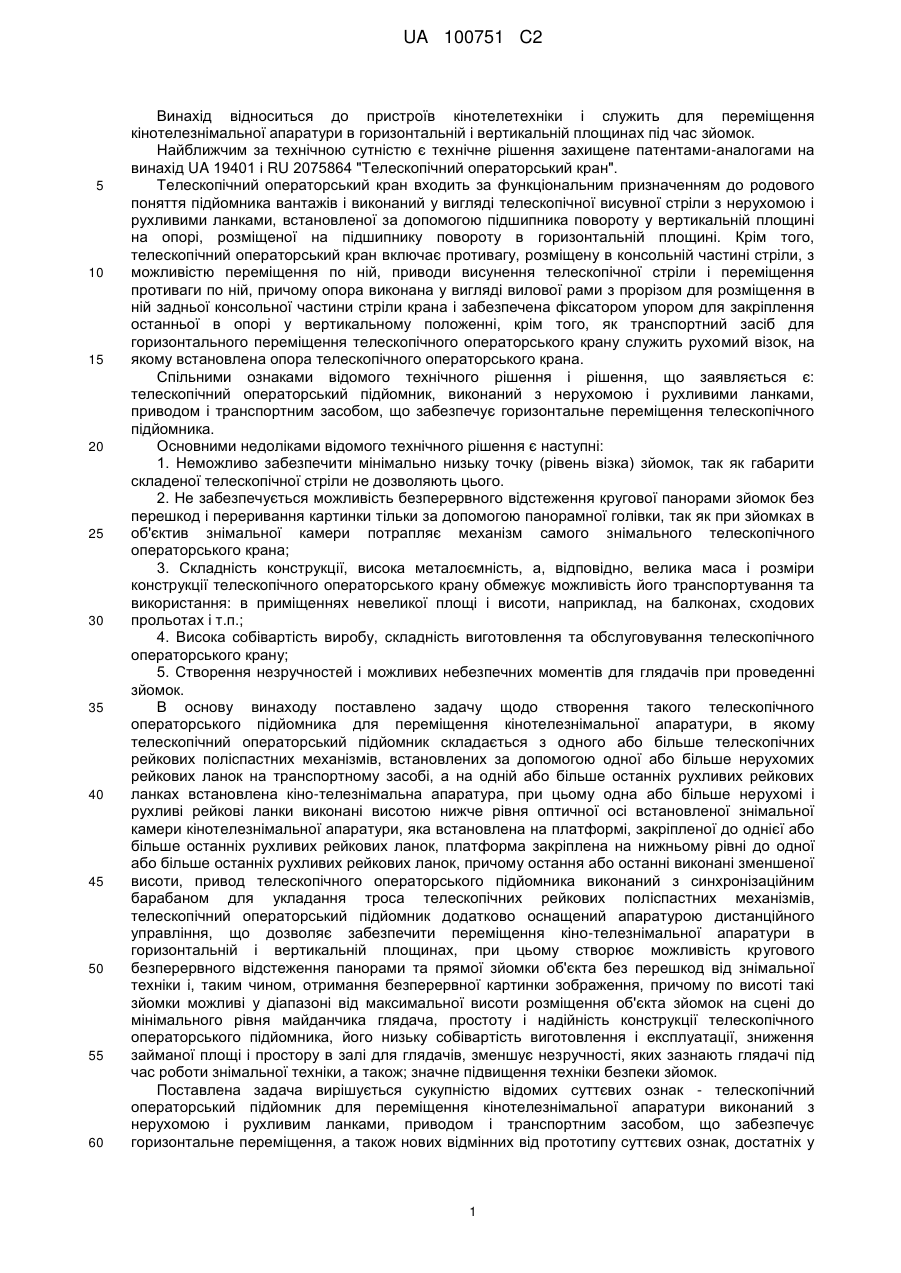

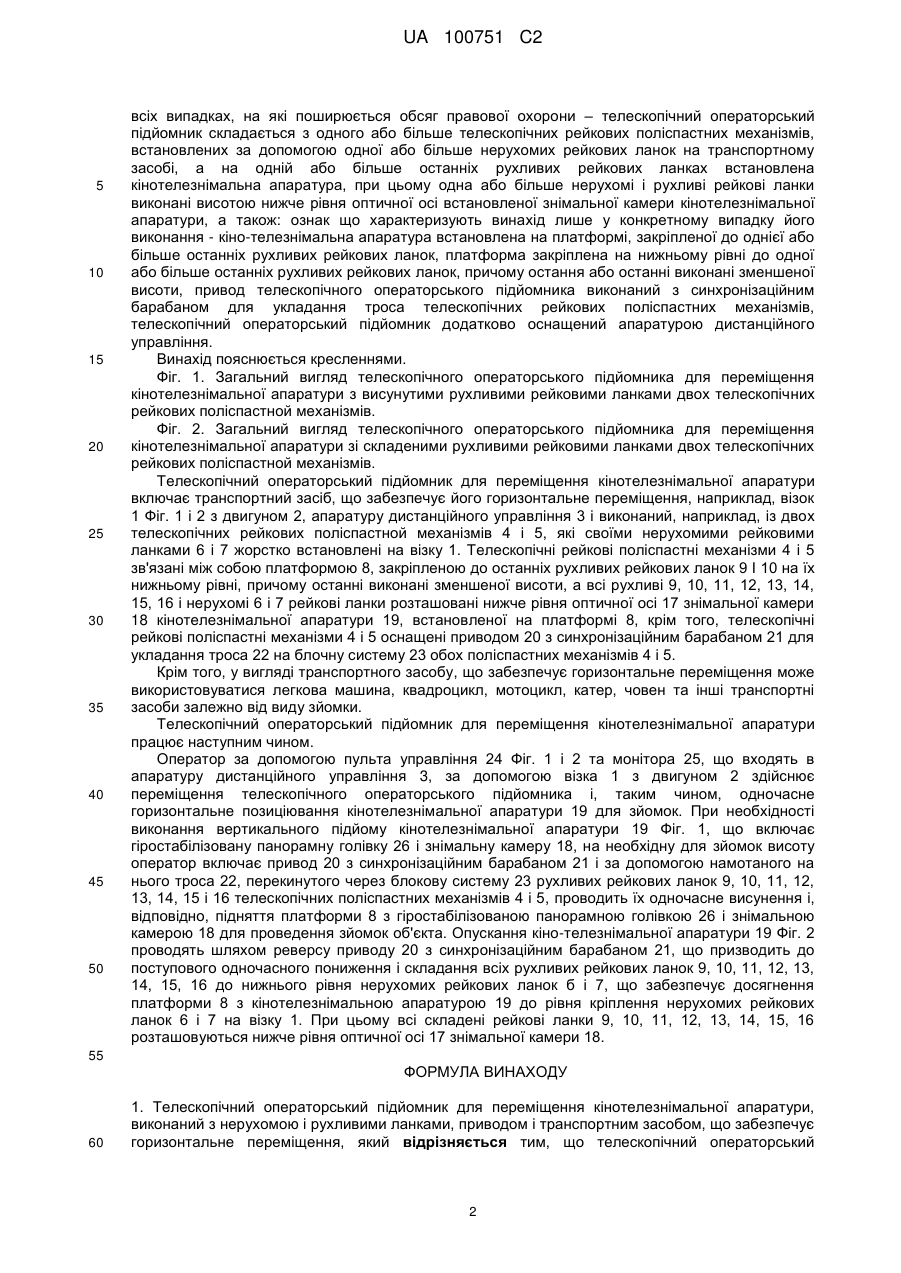

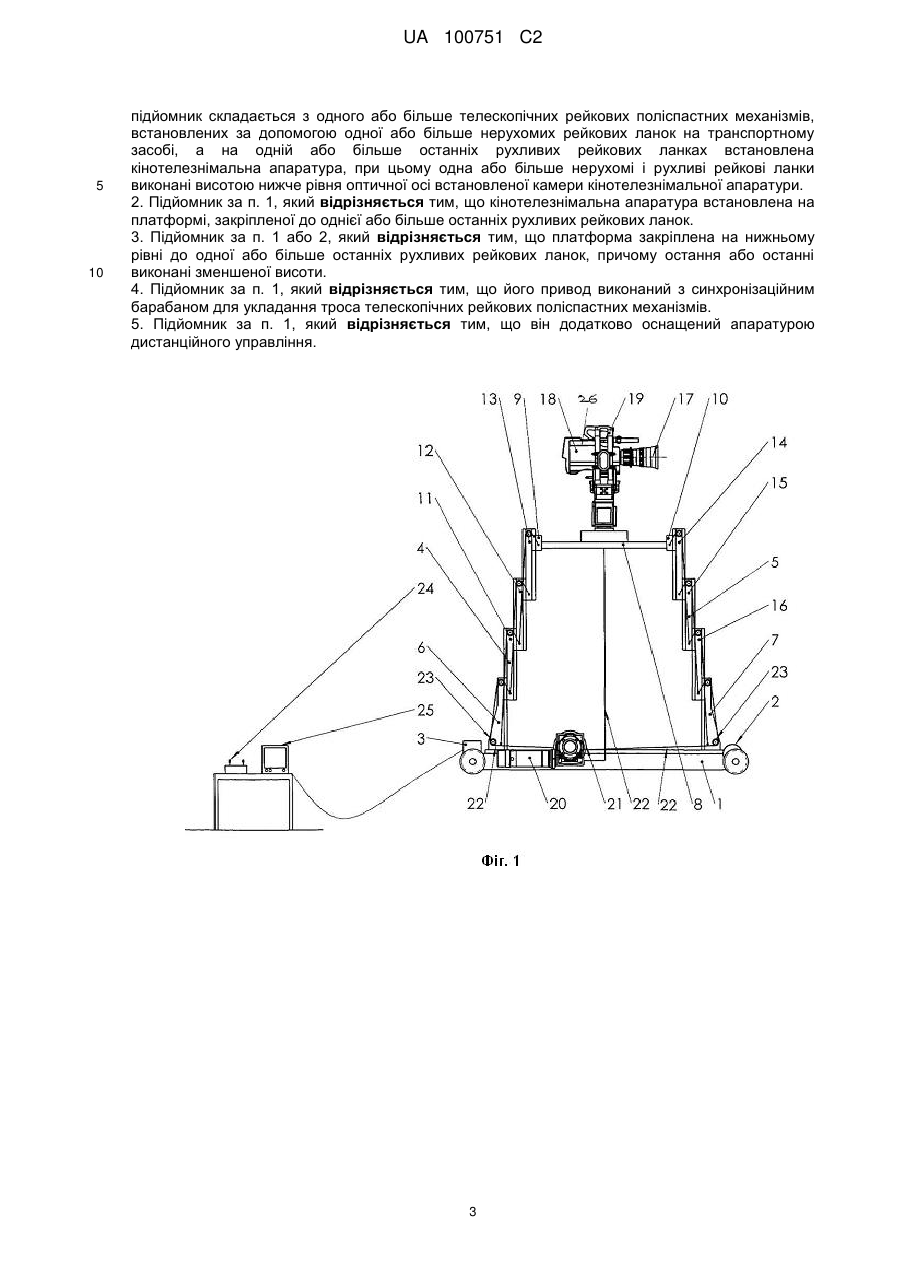

Реферат: Телескопічний операторський підйомник для переміщення кінотелезнімальної апаратури належить до пристроїв кінотелетехніки і служить для переміщення кінотелезнімальної апаратури в горизонтальній і вертикальній площинах під час зйомок. Підйомник включає транспортний засіб, що забезпечує його горизонтальне переміщення, телескопічні рейкові поліспастні механізми, встановлені за допомогою нерухомих рейкових ланок на транспортному засобі, а до останніх рухливих рейкових ланок закріплено платформу для встановлення кінотелезнімальної апаратури. Нерухомі та рухливі рейкові ланки виконані висотою нижче рівня оптичної осі встановленої знімальної камери. Телескопічні рейкові поліспастні механізми мають привод з синхронізаційним барабаном для укладання троса на блочну систему. Крім того, телескопічний операторський підйомник оснащений апаратурою дистанційного управління. Технічним результатом є створення можливості безперервного кругового відстеження панорами та прямої зйомки об'єкта без перешкод від знімальної техніки, тобто отримання безперервної картинки зображення, при простоті і надійності конструкції підйомника, його низької собівартості виготовлення і експлуатації, а також значне підвищення техніки безпеки зйомок. UA 100751 C2 (12) UA 100751 C2 UA 100751 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до пристроїв кінотелетехніки і служить для переміщення кінотелезнімальної апаратури в горизонтальній і вертикальній площинах під час зйомок. Найближчим за технічною сутністю є технічне рішення захищене патентами-аналогами на винахід UA 19401 і RU 2075864 "Телескопічний операторський кран". Телескопічний операторський кран входить за функціональним призначенням до родового поняття підйомника вантажів і виконаний у вигляді телескопічної висувної стріли з нерухомою і рухливими ланками, встановленої за допомогою підшипника повороту у вертикальній площині на опорі, розміщеної на підшипнику повороту в горизонтальній площині. Крім того, телескопічний операторський кран включає противагу, розміщену в консольній частині стріли, з можливістю переміщення по ній, приводи висунення телескопічної стріли і переміщення противаги по ній, причому опора виконана у вигляді вилової рами з прорізом для розміщення в ній задньої консольної частини стріли крана і забезпечена фіксатором упором для закріплення останньої в опорі у вертикальному положенні, крім того, як транспортний засіб для горизонтального переміщення телескопічного операторського крану служить рухомий візок, на якому встановлена опора телескопічного операторського крана. Спільними ознаками відомого технічного рішення і рішення, що заявляється є: телескопічний операторський підйомник, виконаний з нерухомою і рухливими ланками, приводом і транспортним засобом, що забезпечує горизонтальне переміщення телескопічного підйомника. Основними недоліками відомого технічного рішення є наступні: 1. Неможливо забезпечити мінімально низьку точку (рівень візка) зйомок, так як габарити складеної телескопічної стріли не дозволяють цього. 2. Не забезпечується можливість безперервного відстеження кругової панорами зйомок без перешкод і переривання картинки тільки за допомогою панорамної голівки, так як при зйомках в об'єктив знімальної камери потрапляє механізм самого знімального телескопічного операторського крана; 3. Складність конструкції, висока металоємність, а, відповідно, велика маса і розміри конструкції телескопічного операторського крану обмежує можливість його транспортування та використання: в приміщеннях невеликої площі і висоти, наприклад, на балконах, сходових прольотах і т.п.; 4. Висока собівартість виробу, складність виготовлення та обслуговування телескопічного операторського крану; 5. Створення незручностей і можливих небезпечних моментів для глядачів при проведенні зйомок. В основу винаходу поставлено задачу щодо створення такого телескопічного операторського підйомника для переміщення кінотелезнімальної апаратури, в якому телескопічний операторський підйомник складається з одного або більше телескопічних рейкових поліспастних механізмів, встановлених за допомогою одної або більше нерухомих рейкових ланок на транспортному засобі, а на одній або більше останніх рухливих рейкових ланках встановлена кіно-телезнімальна апаратура, при цьому одна або більше нерухомі і рухливі рейкові ланки виконані висотою нижче рівня оптичної осі встановленої знімальної камери кінотелезнімальної апаратури, яка встановлена на платформі, закріпленої до однієї або більше останніх рухливих рейкових ланок, платформа закріплена на нижньому рівні до одної або більше останніх рухливих рейкових ланок, причому остання або останні виконані зменшеної висоти, привод телескопічного операторського підйомника виконаний з синхронізаційним барабаном для укладання троса телескопічних рейкових поліспастних механізмів, телескопічний операторський підйомник додатково оснащений апаратурою дистанційного управління, що дозволяє забезпечити переміщення кіно-телезнімальної апаратури в горизонтальній і вертикальній площинах, при цьому створює можливість кругового безперервного відстеження панорами та прямої зйомки об'єкта без перешкод від знімальної техніки і, таким чином, отримання безперервної картинки зображення, причому по висоті такі зйомки можливі у діапазоні від максимальної висоти розміщення об'єкта зйомок на сцені до мінімального рівня майданчика глядача, простоту і надійність конструкції телескопічного операторського підйомника, його низьку собівартість виготовлення і експлуатації, зниження займаної площі і простору в залі для глядачів, зменшує незручності, яких зазнають глядачі під час роботи знімальної техніки, а також; значне підвищення техніки безпеки зйомок. Поставлена задача вирішується сукупністю відомих суттєвих ознак - телескопічний операторський підйомник для переміщення кінотелезнімальної апаратури виконаний з нерухомою і рухливим ланками, приводом і транспортним засобом, що забезпечує горизонтальне переміщення, а також нових відмінних від прототипу суттєвих ознак, достатніх у 1 UA 100751 C2 5 10 15 20 25 30 35 40 45 50 всіх випадках, на які поширюється обсяг правової охорони – телескопічний операторський підйомник складається з одного або більше телескопічних рейкових поліспастних механізмів, встановлених за допомогою одної або більше нерухомих рейкових ланок на транспортному засобі, а на одній або більше останніх рухливих рейкових ланках встановлена кінотелезнімальна апаратура, при цьому одна або більше нерухомі і рухливі рейкові ланки виконані висотою нижче рівня оптичної осі встановленої знімальної камери кінотелезнімальної апаратури, а також: ознак що характеризують винахід лише у конкретному випадку його виконання - кіно-телезнімальна апаратура встановлена на платформі, закріпленої до однієї або більше останніх рухливих рейкових ланок, платформа закріплена на нижньому рівні до одної або більше останніх рухливих рейкових ланок, причому остання або останні виконані зменшеної висоти, привод телескопічного операторського підйомника виконаний з синхронізаційним барабаном для укладання троса телескопічних рейкових поліспастних механізмів, телескопічний операторський підйомник додатково оснащений апаратурою дистанційного управління. Винахід пояснюється кресленнями. Фіг. 1. Загальний вигляд телескопічного операторського підйомника для переміщення кінотелезнімальної апаратури з висунутими рухливими рейковими ланками двох телескопічних рейкових поліспастной механізмів. Фіг. 2. Загальний вигляд телескопічного операторського підйомника для переміщення кінотелезнімальної апаратури зі складеними рухливими рейковими ланками двох телескопічних рейкових поліспастной механізмів. Телескопічний операторський підйомник для переміщення кінотелезнімальної апаратури включає транспортний засіб, що забезпечує його горизонтальне переміщення, наприклад, візок 1 Фіг. 1 і 2 з двигуном 2, апаратуру дистанційного управління 3 і виконаний, наприклад, із двох телескопічних рейкових поліспастной механізмів 4 і 5, які своїми нерухомими рейковими ланками 6 і 7 жорстко встановлені на візку 1. Телескопічні рейкові поліспастні механізми 4 і 5 зв'язані між собою платформою 8, закріпленою до останніх рухливих рейкових ланок 9 І 10 на їх нижньому рівні, причому останні виконані зменшеної висоти, а всі рухливі 9, 10, 11, 12, 13, 14, 15, 16 і нерухомі 6 і 7 рейкові ланки розташовані нижче рівня оптичної осі 17 знімальної камери 18 кінотелезнімальної апаратури 19, встановленої на платформі 8, крім того, телескопічні рейкові поліспастні механізми 4 і 5 оснащені приводом 20 з синхронізаційним барабаном 21 для укладання троса 22 на блочну систему 23 обох поліспастних механізмів 4 і 5. Крім того, у вигляді транспортного засобу, що забезпечує горизонтальне переміщення може використовуватися легкова машина, квадроцикл, мотоцикл, катер, човен та інші транспортні засоби залежно від виду зйомки. Телескопічний операторський підйомник для переміщення кінотелезнімальної апаратури працює наступним чином. Оператор за допомогою пульта управління 24 Фіг. 1 і 2 та монітора 25, що входять в апаратуру дистанційного управління 3, за допомогою візка 1 з двигуном 2 здійснює переміщення телескопічного операторського підйомника і, таким чином, одночасне горизонтальне позиціювання кінотелезнімальної апаратури 19 для зйомок. При необхідності виконання вертикального підйому кінотелезнімальної апаратури 19 Фіг. 1, що включає гіростабілізовану панорамну голівку 26 і знімальну камеру 18, на необхідну для зйомок висоту оператор включає привод 20 з синхронізаційним барабаном 21 і за допомогою намотаного на нього троса 22, перекинутого через блокову систему 23 рухливих рейкових ланок 9, 10, 11, 12, 13, 14, 15 і 16 телескопічних поліспастних механізмів 4 і 5, проводить їх одночасне висунення і, відповідно, підняття платформи 8 з гіростабілізованою панорамною голівкою 26 і знімальною камерою 18 для проведення зйомок об'єкта. Опускання кіно-телезнімальної апаратури 19 Фіг. 2 проводять шляхом реверсу приводу 20 з синхронізаційним барабаном 21, що призводить до поступового одночасного пониження і складання всіх рухливих рейкових ланок 9, 10, 11, 12, 13, 14, 15, 16 до нижнього рівня нерухомих рейкових ланок б і 7, що забезпечує досягнення платформи 8 з кінотелезнімальною апаратурою 19 до рівня кріплення нерухомих рейкових ланок 6 і 7 на візку 1. При цьому всі складені рейкові ланки 9, 10, 11, 12, 13, 14, 15, 16 розташовуються нижче рівня оптичної осі 17 знімальної камери 18. 55 ФОРМУЛА ВИНАХОДУ 60 1. Телескопічний операторський підйомник для переміщення кінотелезнімальної апаратури, виконаний з нерухомою і рухливими ланками, приводом і транспортним засобом, що забезпечує горизонтальне переміщення, який відрізняється тим, що телескопічний операторський 2 UA 100751 C2 5 10 підйомник складається з одного або більше телескопічних рейкових поліспастних механізмів, встановлених за допомогою одної або більше нерухомих рейкових ланок на транспортному засобі, а на одній або більше останніх рухливих рейкових ланках встановлена кінотелезнімальна апаратура, при цьому одна або більше нерухомі і рухливі рейкові ланки виконані висотою нижче рівня оптичної осі встановленої камери кінотелезнімальної апаратури. 2. Підйомник за п. 1, який відрізняється тим, що кінотелезнімальна апаратура встановлена на платформі, закріпленої до однієї або більше останніх рухливих рейкових ланок. 3. Підйомник за п. 1 або 2, який відрізняється тим, що платформа закріплена на нижньому рівні до одної або більше останніх рухливих рейкових ланок, причому остання або останні виконані зменшеної висоти. 4. Підйомник за п. 1, який відрізняється тим, що його привод виконаний з синхронізаційним барабаном для укладання троса телескопічних рейкових поліспастних механізмів. 5. Підйомник за п. 1, який відрізняється тим, що він додатково оснащений апаратурою дистанційного управління. 3 UA 100751 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
