Спосіб випробування пластмас на зношування при терті коченням

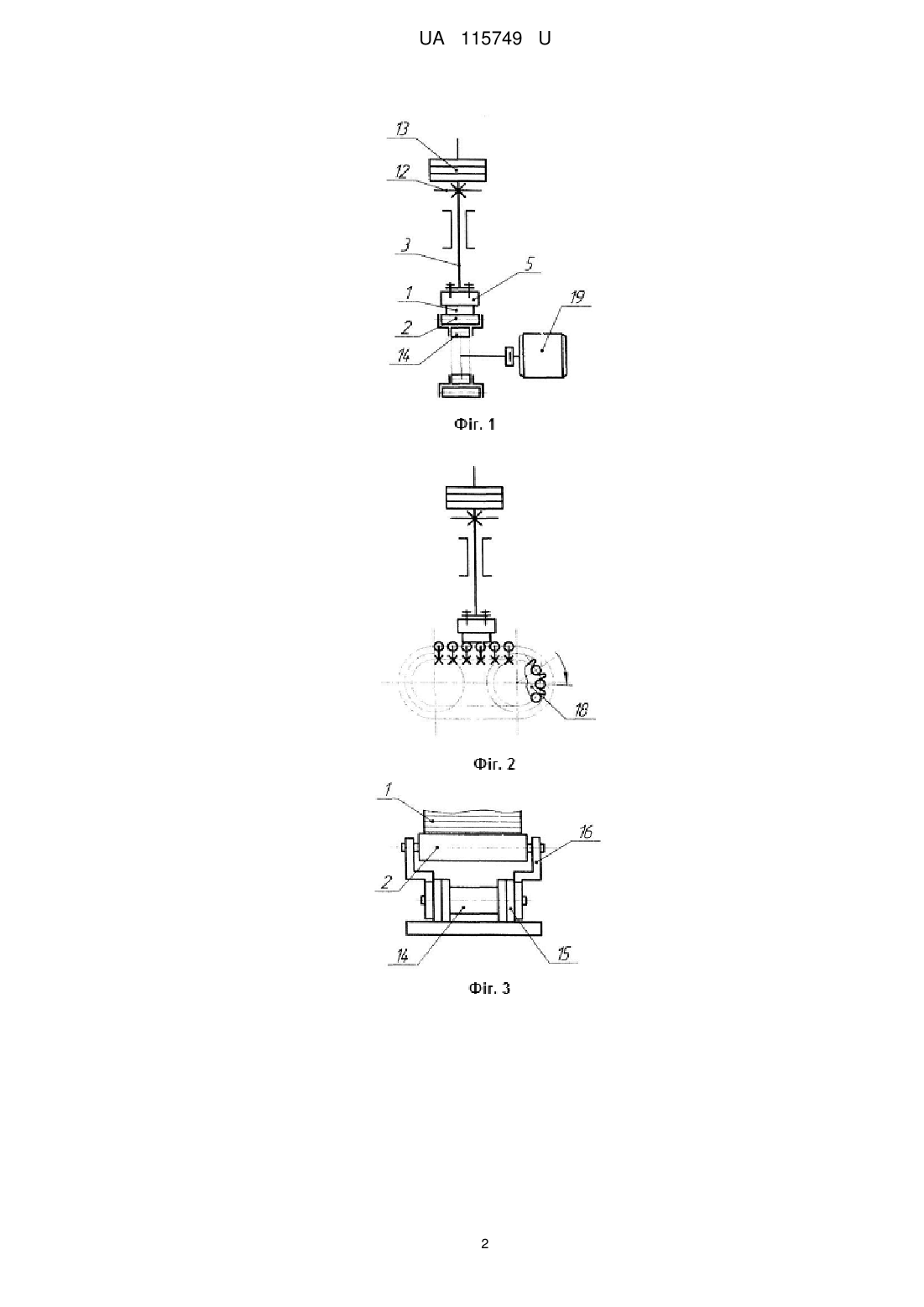

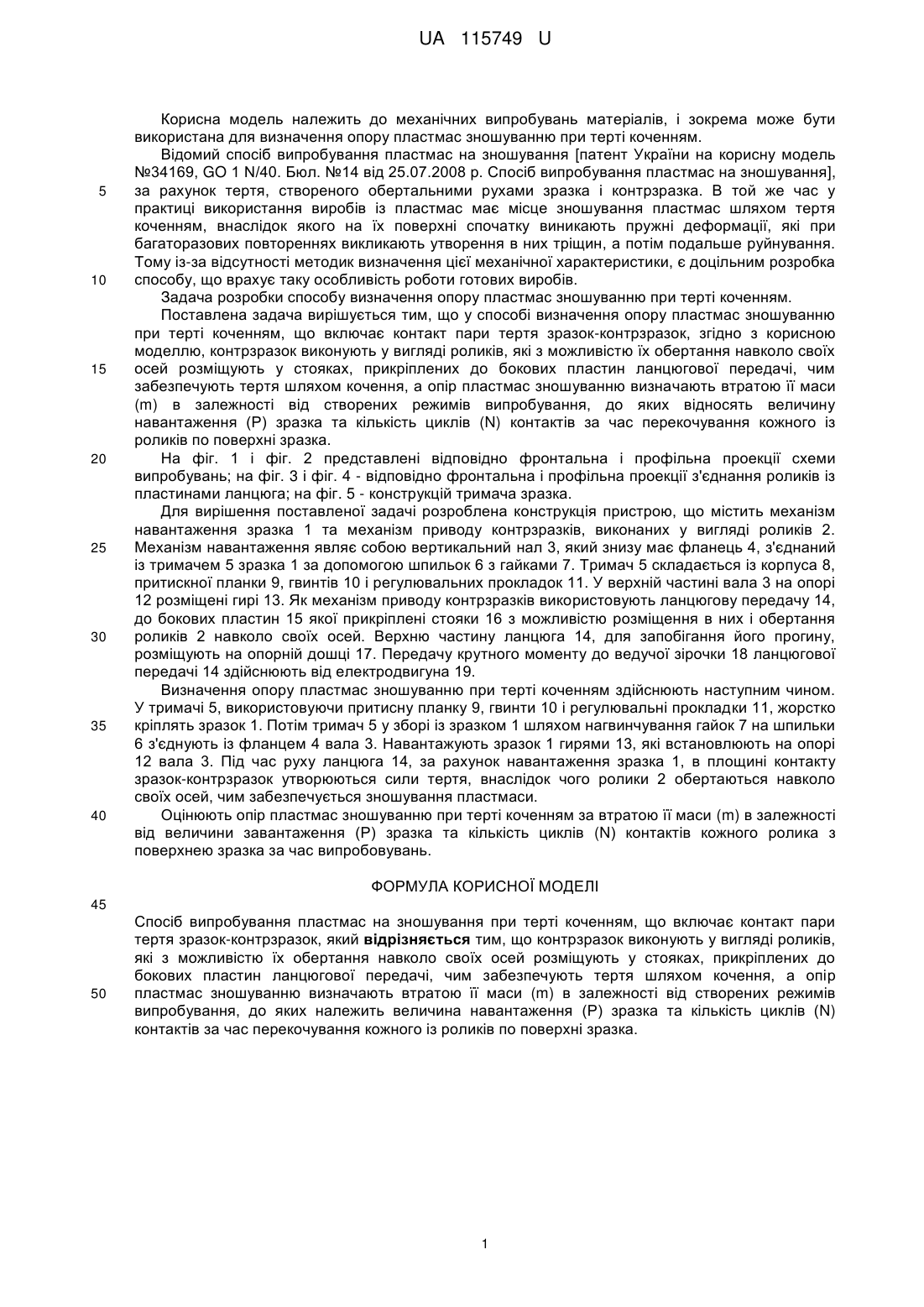

Реферат: Спосіб випробування пластмас на зношування при терті коченням включає контакт пари тертя зразок-контрзразок. Контрзразок виконують у вигляді роликів, які з можливістю їх обертання навколо своїх осей розміщують у стояках, прикріплених до бокових пластин ланцюгової передачі, чим забезпечують тертя шляхом кочення, а опір пластмас зношуванню визначають втратою її маси (m) в залежності від створених режимів випробування, до яких відносять величину навантаження (Р) зразка та кількість циклів (N) контактів за час перекочування кожного із роликів по поверхні зразка. UA 115749 U (12) UA 115749 U UA 115749 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних випробувань матеріалів, і зокрема може бути використана для визначення опору пластмас зношуванню при терті коченням. Відомий спосіб випробування пластмас на зношування [патент України на корисну модель №34169, GO 1 N/40. Бюл. №14 від 25.07.2008 р. Спосіб випробування пластмас на зношування], за рахунок тертя, створеного обертальними рухами зразка і контрзразка. В той же час у практиці використання виробів із пластмас має місце зношування пластмас шляхом тертя коченням, внаслідок якого на їх поверхні спочатку виникають пружні деформації, які при багаторазових повтореннях викликають утворення в них тріщин, а потім подальше руйнування. Тому із-за відсутності методик визначення цієї механічної характеристики, є доцільним розробка способу, що врахує таку особливість роботи готових виробів. Задача розробки способу визначення опору пластмас зношуванню при терті коченням. Поставлена задача вирішується тим, що у способі визначення опору пластмас зношуванню при терті коченням, що включає контакт пари тертя зразок-контрзразок, згідно з корисною моделлю, контрзразок виконують у вигляді роликів, які з можливістю їх обертання навколо своїх осей розміщують у стояках, прикріплених до бокових пластин ланцюгової передачі, чим забезпечують тертя шляхом кочення, а опір пластмас зношуванню визначають втратою її маси (m) в залежності від створених режимів випробування, до яких відносять величину навантаження (Р) зразка та кількість циклів (N) контактів за час перекочування кожного із роликів по поверхні зразка. На фіг. 1 і фіг. 2 представлені відповідно фронтальна і профільна проекції схеми випробувань; на фіг. 3 і фіг. 4 - відповідно фронтальна і профільна проекції з'єднання роликів із пластинами ланцюга; на фіг. 5 - конструкцій тримача зразка. Для вирішення поставленої задачі розроблена конструкція пристрою, що містить механізм навантаження зразка 1 та механізм приводу контрзразків, виконаних у вигляді роликів 2. Механізм навантаження являє собою вертикальний нал 3, який знизу має фланець 4, з'єднаний із тримачем 5 зразка 1 за допомогою шпильок 6 з гайками 7. Тримач 5 складається із корпуса 8, притискної планки 9, гвинтів 10 і регулювальних прокладок 11. У верхній частині вала 3 на опорі 12 розміщені гирі 13. Як механізм приводу контрзразків використовують ланцюгову передачу 14, до бокових пластин 15 якої прикріплені стояки 16 з можливістю розміщення в них і обертання роликів 2 навколо своїх осей. Верхню частину ланцюга 14, для запобігання його прогину, розміщують на опорній дошці 17. Передачу крутного моменту до ведучої зірочки 18 ланцюгової передачі 14 здійснюють від електродвигуна 19. Визначення опору пластмас зношуванню при терті коченням здійснюють наступним чином. У тримачі 5, використовуючи притисну планку 9, гвинти 10 і регулювальні прокладки 11, жорстко кріплять зразок 1. Потім тримач 5 у зборі із зразком 1 шляхом нагвинчування гайок 7 на шпильки 6 з'єднують із фланцем 4 вала 3. Навантажують зразок 1 гирями 13, які встановлюють на опорі 12 вала 3. Під час руху ланцюга 14, за рахунок навантаження зразка 1, в площині контакту зразок-контрзразок утворюються сили тертя, внаслідок чого ролики 2 обертаються навколо своїх осей, чим забезпечується зношування пластмаси. Оцінюють опір пластмас зношуванню при терті коченням за втратою її маси (m) в залежності від величини завантаження (Р) зразка та кількість циклів (N) контактів кожного ролика з поверхнею зразка за час випробовувань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб випробування пластмас на зношування при терті коченням, що включає контакт пари тертя зразок-контрзразок, який відрізняється тим, що контрзразок виконують у вигляді роликів, які з можливістю їх обертання навколо своїх осей розміщують у стояках, прикріплених до бокових пластин ланцюгової передачі, чим забезпечують тертя шляхом кочення, а опір пластмас зношуванню визначають втратою її маси (m) в залежності від створених режимів випробування, до яких належить величина навантаження (Р) зразка та кількість циклів (N) контактів за час перекочування кожного із роликів по поверхні зразка. 1 UA 115749 U 2 UA 115749 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
