Дросель регулюючий

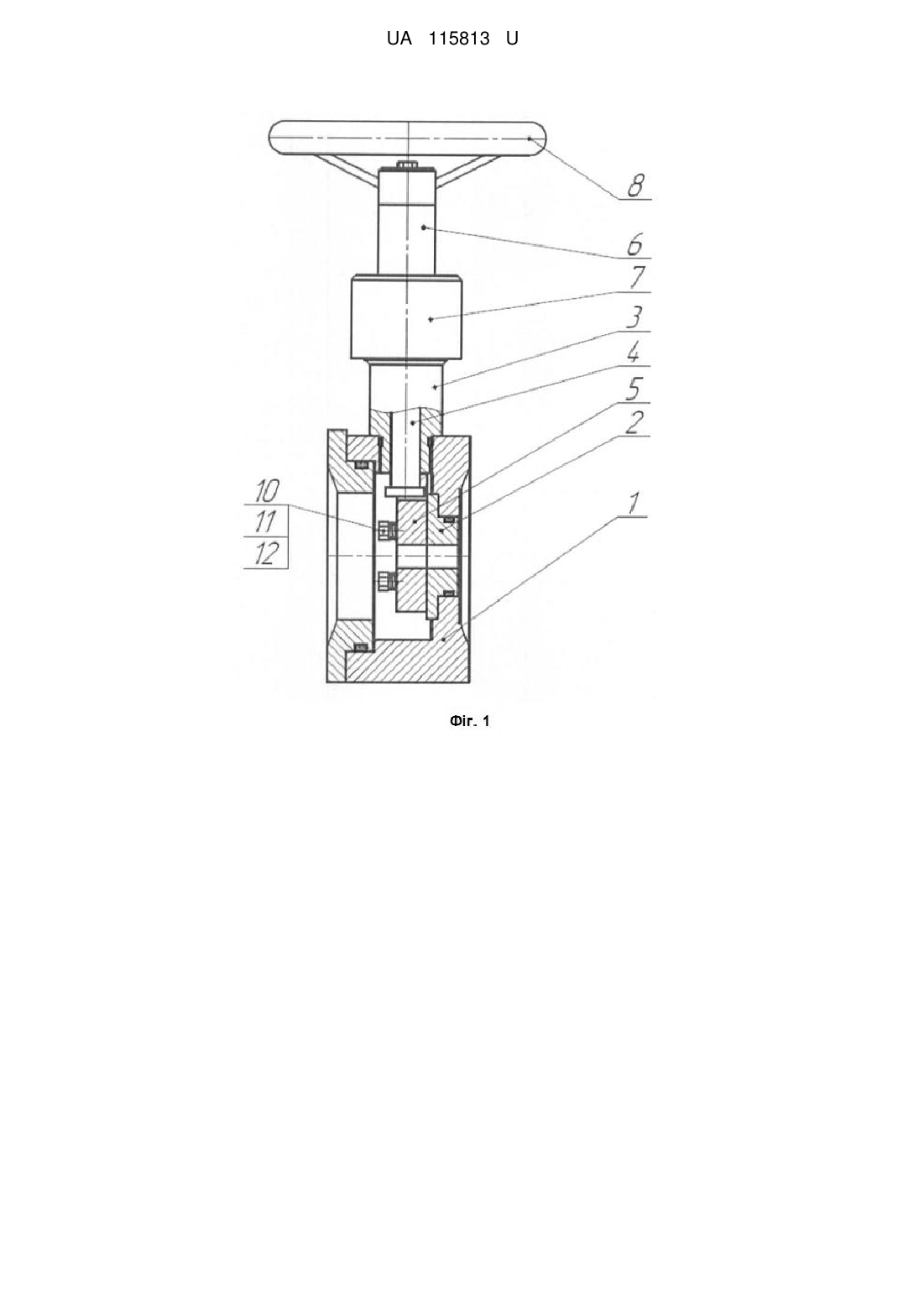

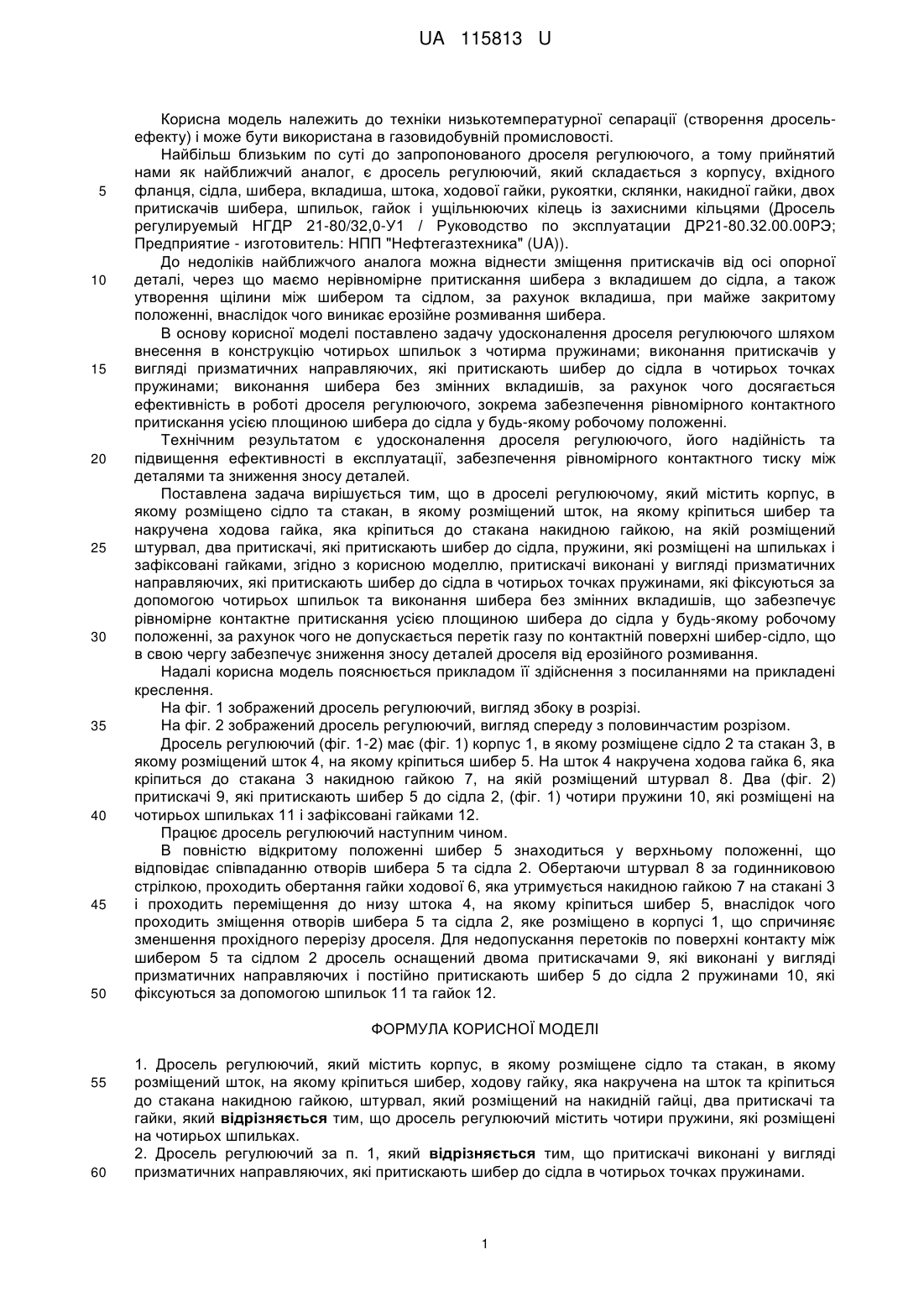

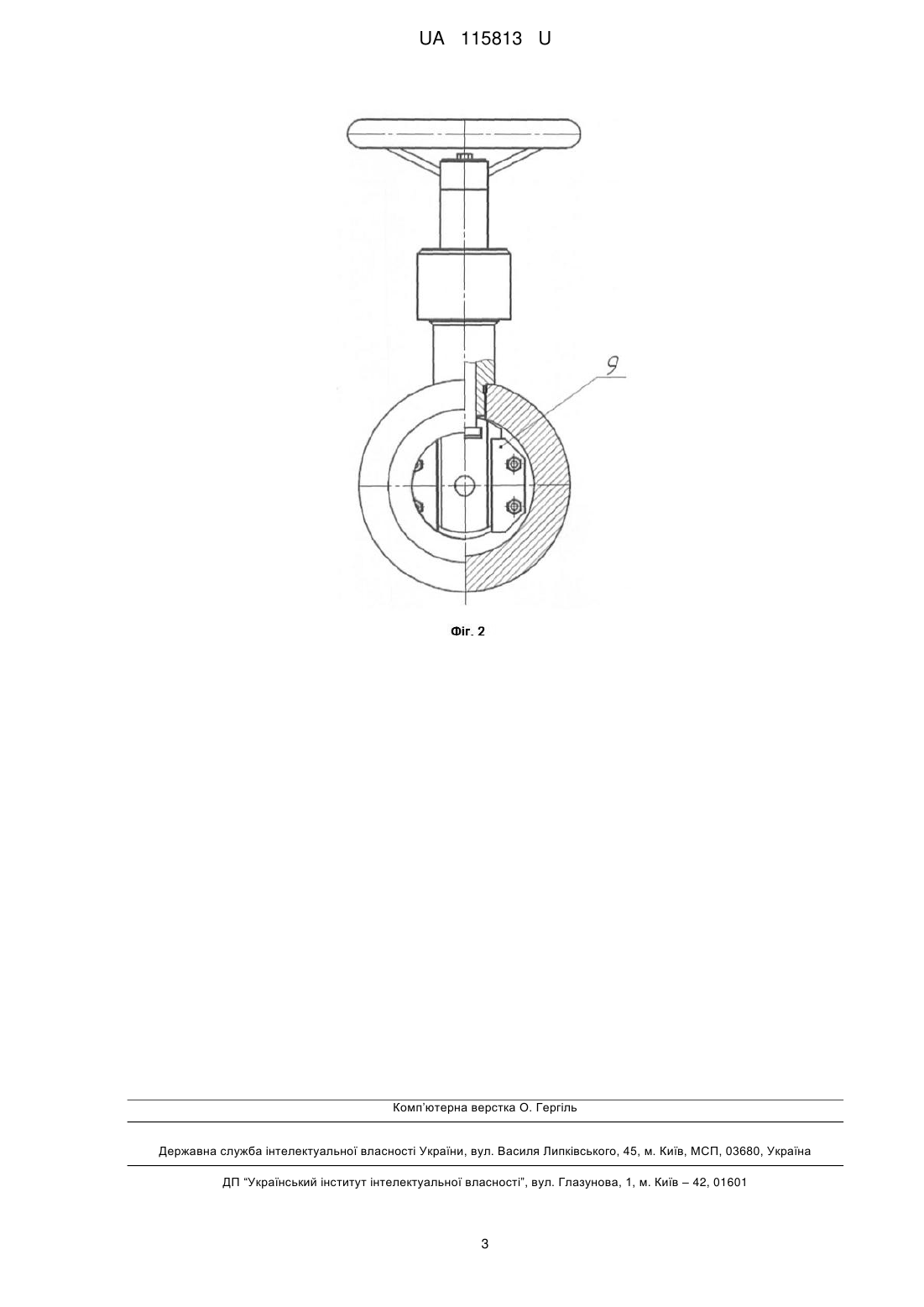

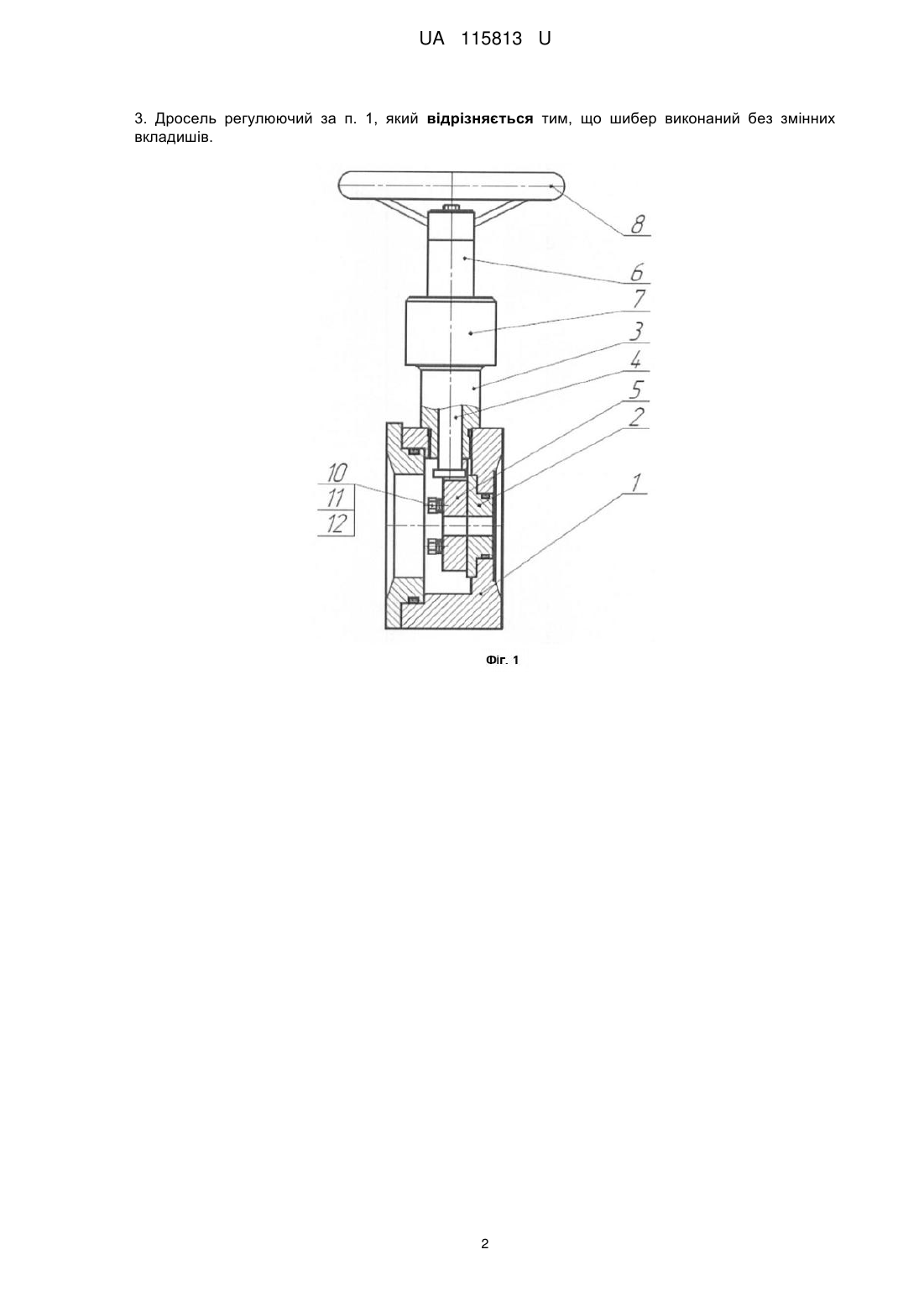

Реферат: Дросель регулюючий містить корпус, в якому розміщене сідло та стакан, в якому розміщений шток, на якому кріпиться шибер, ходову гайку, яка накручена на шток та кріпиться до стакана накидною гайкою, штурвал, який розміщений на накидній гайці, два притискачі та гайки. При цьому дросель регулюючий містить чотири пружини, які розміщені на чотирьох шпильках. UA 115813 U (12) UA 115813 U UA 115813 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки низькотемпературної сепарації (створення дросельефекту) і може бути використана в газовидобувній промисловості. Найбільш близьким по суті до запропонованого дроселя регулюючого, а тому прийнятий нами як найближчий аналог, є дросель регулюючий, який складається з корпусу, вхідного фланця, сідла, шибера, вкладиша, штока, ходової гайки, рукоятки, склянки, накидної гайки, двох притискачів шибера, шпильок, гайок і ущільнюючих кілець із захисними кільцями (Дросель регулируемый НГДР 21-80/32,0-У1 / Руководство по эксплуатации ДР21-80.32.00.00РЭ; Предприятие - изготовитель: НПП "Нефтегазтехника" (UA)). До недоліків найближчого аналога можна віднести зміщення притискачів від осі опорної деталі, через що маємо нерівномірне притискання шибера з вкладишем до сідла, а також утворення щілини між шибером та сідлом, за рахунок вкладиша, при майже закритому положенні, внаслідок чого виникає ерозійне розмивання шибера. В основу корисної моделі поставлено задачу удосконалення дроселя регулюючого шляхом внесення в конструкцію чотирьох шпильок з чотирма пружинами; виконання притискачів у вигляді призматичних направляючих, які притискають шибер до сідла в чотирьох точках пружинами; виконання шибера без змінних вкладишів, за рахунок чого досягається ефективність в роботі дроселя регулюючого, зокрема забезпечення рівномірного контактного притискання усією площиною шибера до сідла у будь-якому робочому положенні. Технічним результатом є удосконалення дроселя регулюючого, його надійність та підвищення ефективності в експлуатації, забезпечення рівномірного контактного тиску між деталями та зниження зносу деталей. Поставлена задача вирішується тим, що в дроселі регулюючому, який містить корпус, в якому розміщено сідло та стакан, в якому розміщений шток, на якому кріпиться шибер та накручена ходова гайка, яка кріпиться до стакана накидною гайкою, на якій розміщений штурвал, два притискачі, які притискають шибер до сідла, пружини, які розміщені на шпильках і зафіксовані гайками, згідно з корисною моделлю, притискачі виконані у вигляді призматичних направляючих, які притискають шибер до сідла в чотирьох точках пружинами, які фіксуються за допомогою чотирьох шпильок та виконання шибера без змінних вкладишів, що забезпечує рівномірне контактне притискання усією площиною шибера до сідла у будь-якому робочому положенні, за рахунок чого не допускається перетік газу по контактній поверхні шибер-сідло, що в свою чергу забезпечує зниження зносу деталей дроселя від ерозійного розмивання. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на прикладені креслення. На фіг. 1 зображений дросель регулюючий, вигляд збоку в розрізі. На фіг. 2 зображений дросель регулюючий, вигляд спереду з половинчастим розрізом. Дросель регулюючий (фіг. 1-2) має (фіг. 1) корпус 1, в якому розміщене сідло 2 та стакан 3, в якому розміщений шток 4, на якому кріпиться шибер 5. На шток 4 накручена ходова гайка 6, яка кріпиться до стакана 3 накидною гайкою 7, на якій розміщений штурвал 8. Два (фіг. 2) притискачі 9, які притискають шибер 5 до сідла 2, (фіг. 1) чотири пружини 10, які розміщені на чотирьох шпильках 11 і зафіксовані гайками 12. Працює дросель регулюючий наступним чином. В повністю відкритому положенні шибер 5 знаходиться у верхньому положенні, що відповідає співпаданню отворів шибера 5 та сідла 2. Обертаючи штурвал 8 за годинниковою стрілкою, проходить обертання гайки ходової 6, яка утримується накидною гайкою 7 на стакані 3 і проходить переміщення до низу штока 4, на якому кріпиться шибер 5, внаслідок чого проходить зміщення отворів шибера 5 та сідла 2, яке розміщено в корпусі 1, що спричиняє зменшення прохідного перерізу дроселя. Для недопускання перетоків по поверхні контакту між шибером 5 та сідлом 2 дросель оснащений двома притискачами 9, які виконані у вигляді призматичних направляючих і постійно притискають шибер 5 до сідла 2 пружинами 10, які фіксуються за допомогою шпильок 11 та гайок 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Дросель регулюючий, який містить корпус, в якому розміщене сідло та стакан, в якому розміщений шток, на якому кріпиться шибер, ходову гайку, яка накручена на шток та кріпиться до стакана накидною гайкою, штурвал, який розміщений на накидній гайці, два притискачі та гайки, який відрізняється тим, що дросель регулюючий містить чотири пружини, які розміщені на чотирьох шпильках. 2. Дросель регулюючий за п. 1, який відрізняється тим, що притискачі виконані у вигляді призматичних направляючих, які притискають шибер до сідла в чотирьох точках пружинами. 1 UA 115813 U 3. Дросель регулюючий за п. 1, який відрізняється тим, що шибер виконаний без змінних вкладишів. 2 UA 115813 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
