Конструкція поперечних ребер зварних балок

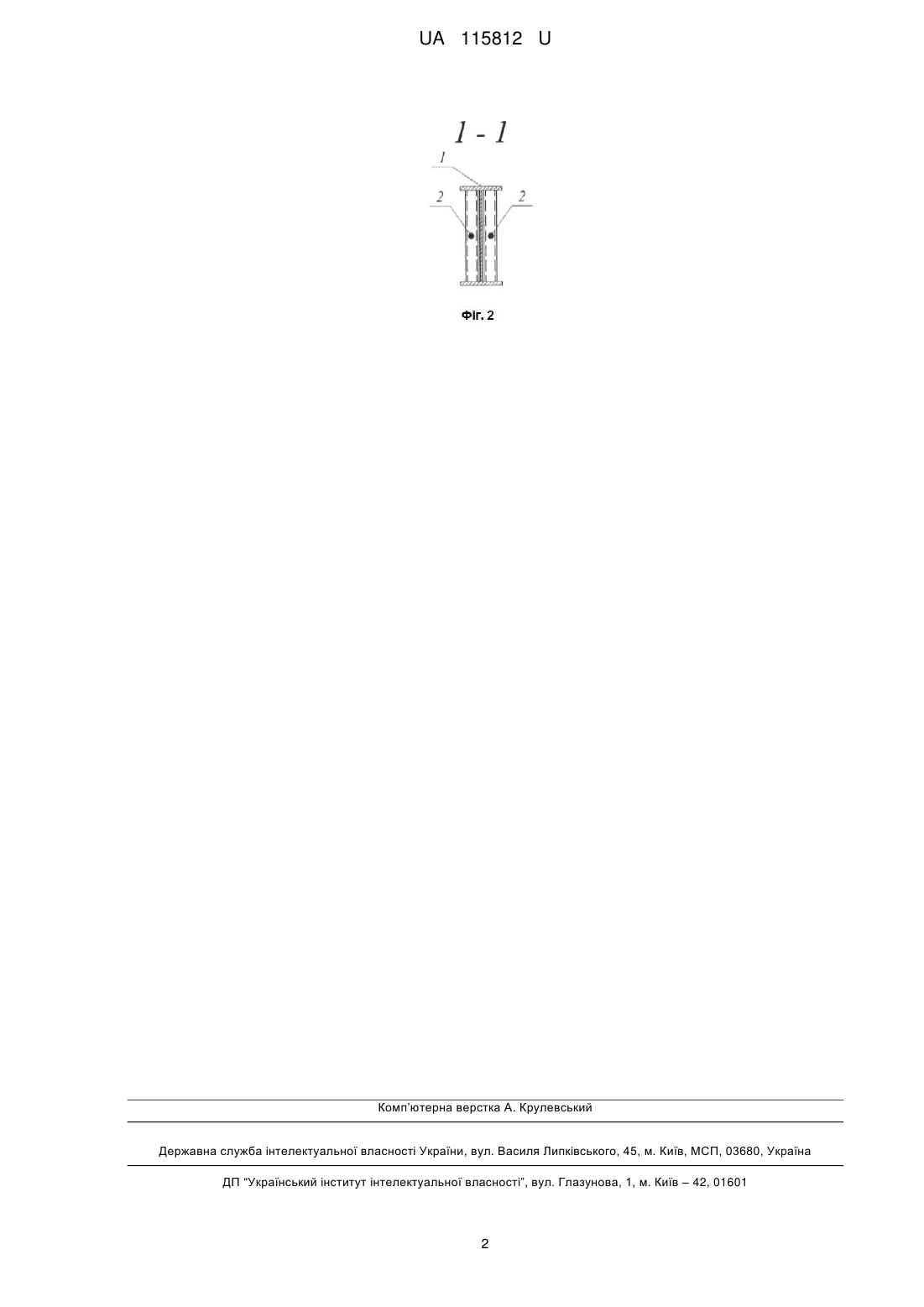

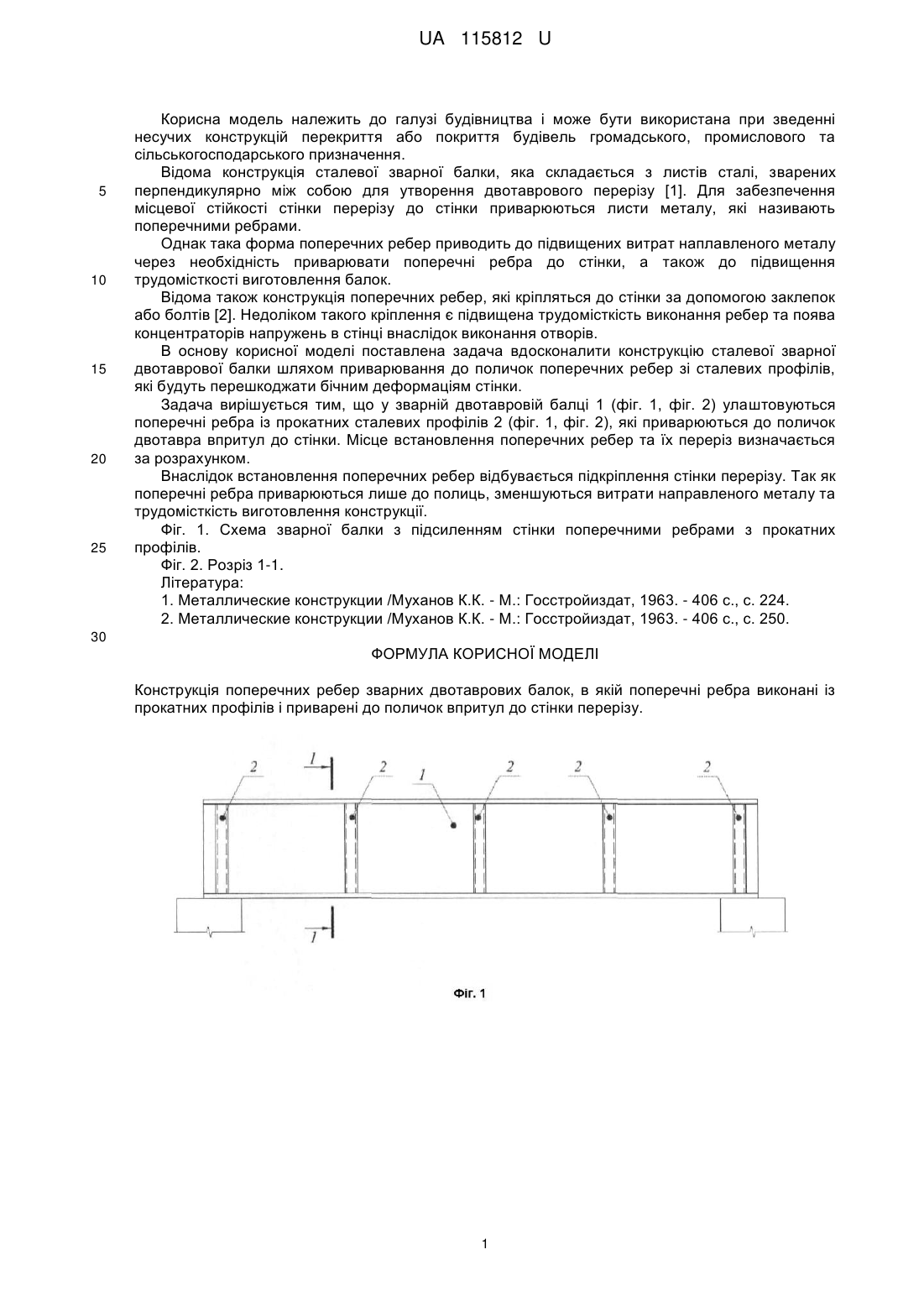

Реферат: Заявлена конструкція поперечних ребер зварних двотаврових балок. Поперечні ребра виконані із прокатних профілів і приварені до поличок впритул до стінки перерізу. UA 115812 U (54) КОНСТРУКЦІЯ ПОПЕРЕЧНИХ РЕБЕР ЗВАРНИХ БАЛОК UA 115812 U UA 115812 U 5 10 15 20 25 Корисна модель належить до галузі будівництва і може бути використана при зведенні несучих конструкцій перекриття або покриття будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція сталевої зварної балки, яка складається з листів сталі, зварених перпендикулярно між собою для утворення двотаврового перерізу [1]. Для забезпечення місцевої стійкості стінки перерізу до стінки приварюються листи металу, які називають поперечними ребрами. Однак така форма поперечних ребер приводить до підвищених витрат наплавленого металу через необхідність приварювати поперечні ребра до стінки, а також до підвищення трудомісткості виготовлення балок. Відома також конструкція поперечних ребер, які кріпляться до стінки за допомогою заклепок або болтів [2]. Недоліком такого кріплення є підвищена трудомісткість виконання ребер та поява концентраторів напружень в стінці внаслідок виконання отворів. В основу корисної моделі поставлена задача вдосконалити конструкцію сталевої зварної двотаврової балки шляхом приварювання до поличок поперечних ребер зі сталевих профілів, які будуть перешкоджати бічним деформаціям стінки. Задача вирішується тим, що у зварній двотавровій балці 1 (фіг. 1, фіг. 2) улаштовуються поперечні ребра із прокатних сталевих профілів 2 (фіг. 1, фіг. 2), які приварюються до поличок двотавра впритул до стінки. Місце встановлення поперечних ребер та їх переріз визначається за розрахунком. Внаслідок встановлення поперечних ребер відбувається підкріплення стінки перерізу. Так як поперечні ребра приварюються лише до полиць, зменшуються витрати направленого металу та трудомісткість виготовлення конструкції. Фіг. 1. Схема зварної балки з підсиленням стінки поперечними ребрами з прокатних профілів. Фіг. 2. Розріз 1-1. Література: 1. Металлические конструкции /Муханов К.К. - Μ.: Госстройиздат, 1963. - 406 с., с. 224. 2. Металлические конструкции /Муханов К.К. - М.: Госстройиздат, 1963. - 406 с., с. 250. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Конструкція поперечних ребер зварних двотаврових балок, в якій поперечні ребра виконані із прокатних профілів і приварені до поличок впритул до стінки перерізу. 1 UA 115812 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
