Вузол з’єднання секцій жолоба скребкового конвеєра

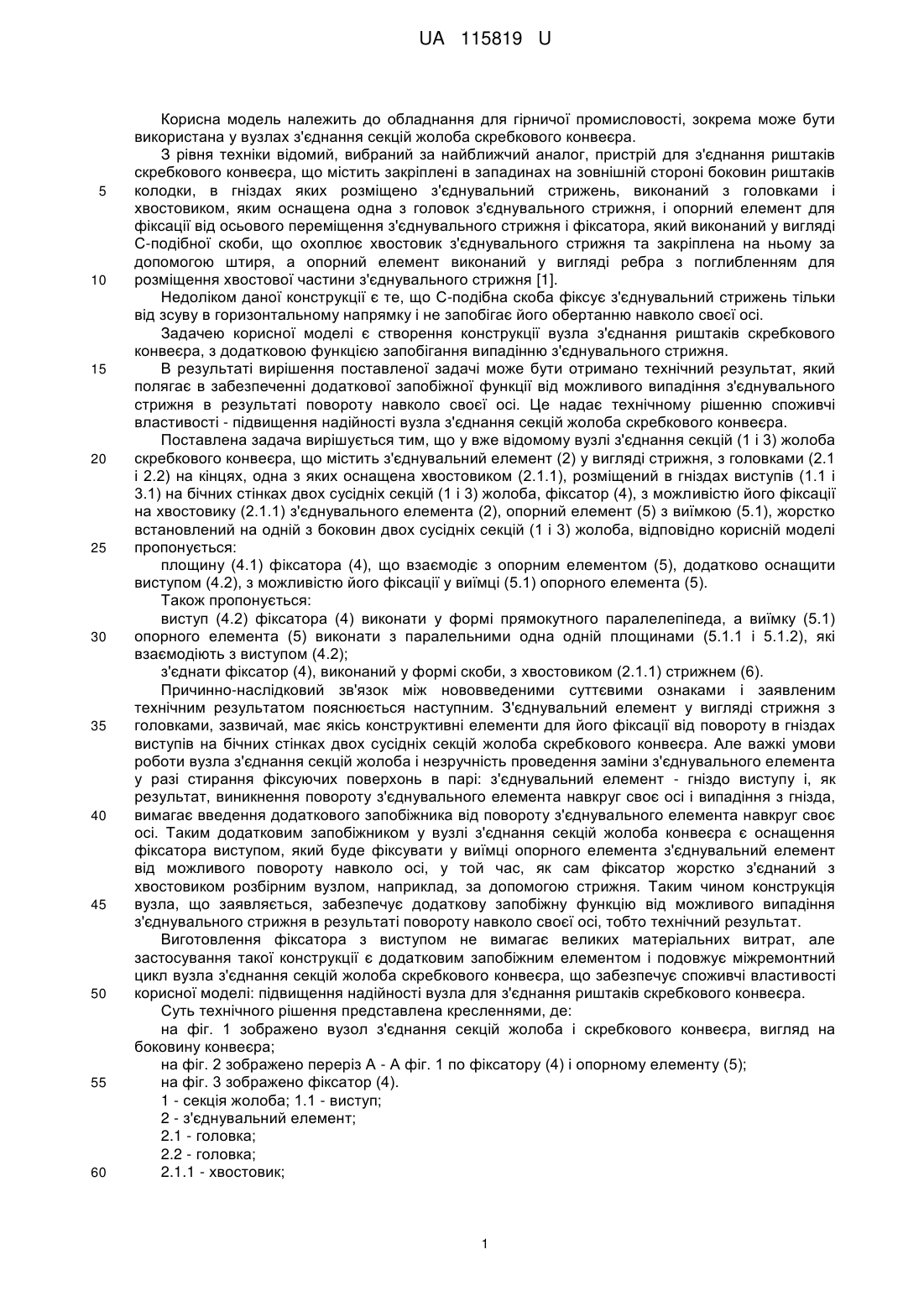

Реферат: Вузол з'єднання секцій жолоба скребкового конвеєра містить з'єднувальний елемент у вигляді стрижня, з головками на кінцях, одна з яких оснащена хвостовиком, розміщений в гніздах виступів на бічних стінках двох сусідніх секцій жолоба, фіксатор, з можливістю його фіксації на хвостовику з'єднувального елемента, опорний елемент з виїмкою, жорстко встановлений на одній з боковин двох сусідніх секцій жолоба. Площина фіксатора, що взаємодіє з опорним елементом, додатково оснащена виступом, з можливістю його фіксації у виїмці опорного елемента. Виступ фіксатора виконаний у формі прямокутного паралелепіпеда, а виїмка опорного елемента виконана з паралельними одна одній площинами, які взаємодіють з виступом. З'єднання фіксатора, виконаного у формі скоби, з хвостовиком здійснено стрижнем. UA 115819 U (12) UA 115819 U UA 115819 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для гірничої промисловості, зокрема може бути використана у вузлах з'єднання секцій жолоба скребкового конвеєра. З рівня техніки відомий, вибраний за найближчий аналог, пристрій для з'єднання риштаків скребкового конвеєра, що містить закріплені в западинах на зовнішній стороні боковин риштаків колодки, в гніздах яких розміщено з'єднувальний стрижень, виконаний з головками і хвостовиком, яким оснащена одна з головок з'єднувального стрижня, і опорний елемент для фіксації від осьового переміщення з'єднувального стрижня і фіксатора, який виконаний у вигляді С-подібної скоби, що охоплює хвостовик з'єднувального стрижня та закріплена на ньому за допомогою штиря, а опорний елемент виконаний у вигляді ребра з поглибленням для розміщення хвостової частини з'єднувального стрижня [1]. Недоліком даної конструкції є те, що С-подібна скоба фіксує з'єднувальний стрижень тільки від зсуву в горизонтальному напрямку і не запобігає його обертанню навколо своєї осі. Задачею корисної моделі є створення конструкції вузла з'єднання риштаків скребкового конвеєра, з додатковою функцією запобігання випадінню з'єднувального стрижня. В результаті вирішення поставленої задачі може бути отримано технічний результат, який полягає в забезпеченні додаткової запобіжної функції від можливого випадіння з'єднувального стрижня в результаті повороту навколо своєї осі. Це надає технічному рішенню споживчі властивості - підвищення надійності вузла з'єднання секцій жолоба скребкового конвеєра. Поставлена задача вирішується тим, що у вже відомому вузлі з'єднання секцій (1 і 3) жолоба скребкового конвеєра, що містить з'єднувальний елемент (2) у вигляді стрижня, з головками (2.1 і 2.2) на кінцях, одна з яких оснащена хвостовиком (2.1.1), розміщений в гніздах виступів (1.1 і 3.1) на бічних стінках двох сусідніх секцій (1 і 3) жолоба, фіксатор (4), з можливістю його фіксації на хвостовику (2.1.1) з'єднувального елемента (2), опорний елемент (5) з виїмкою (5.1), жорстко встановлений на одній з боковин двох сусідніх секцій (1 і 3) жолоба, відповідно корисній моделі пропонується: площину (4.1) фіксатора (4), що взаємодіє з опорним елементом (5), додатково оснащити виступом (4.2), з можливістю його фіксації у виїмці (5.1) опорного елемента (5). Також пропонується: виступ (4.2) фіксатора (4) виконати у формі прямокутного паралелепіпеда, а виїмку (5.1) опорного елемента (5) виконати з паралельними одна одній площинами (5.1.1 і 5.1.2), які взаємодіють з виступом (4.2); з'єднати фіксатор (4), виконаний у формі скоби, з хвостовиком (2.1.1) стрижнем (6). Причинно-наслідковий зв'язок між нововведеними суттєвими ознаками і заявленим технічним результатом пояснюється наступним. З'єднувальний елемент у вигляді стрижня з головками, зазвичай, має якісь конструктивні елементи для його фіксації від повороту в гніздах виступів на бічних стінках двох сусідніх секцій жолоба скребкового конвеєра. Але важкі умови роботи вузла з'єднання секцій жолоба і незручність проведення заміни з'єднувального елемента у разі стирання фіксуючих поверхонь в парі: з'єднувальний елемент - гніздо виступу і, як результат, виникнення повороту з'єднувального елемента навкруг своє осі і випадіння з гнізда, вимагає введення додаткового запобіжника від повороту з'єднувального елемента навкруг своє осі. Таким додатковим запобіжником у вузлі з'єднання секцій жолоба конвеєра є оснащення фіксатора виступом, який буде фіксувати у виїмці опорного елемента з'єднувальний елемент від можливого повороту навколо осі, у той час, як сам фіксатор жорстко з'єднаний з хвостовиком розбірним вузлом, наприклад, за допомогою стрижня. Таким чином конструкція вузла, що заявляється, забезпечує додаткову запобіжну функцію від можливого випадіння з'єднувального стрижня в результаті повороту навколо своєї осі, тобто технічний результат. Виготовлення фіксатора з виступом не вимагає великих матеріальних витрат, але застосування такої конструкції є додатковим запобіжним елементом і подовжує міжремонтний цикл вузла з'єднання секцій жолоба скребкового конвеєра, що забезпечує споживчі властивості корисної моделі: підвищення надійності вузла для з'єднання риштаків скребкового конвеєра. Суть технічного рішення представлена кресленнями, де: на фіг. 1 зображено вузол з'єднання секцій жолоба і скребкового конвеєра, вигляд на боковину конвеєра; на фіг. 2 зображено переріз А - А фіг. 1 по фіксатору (4) і опорному елементу (5); на фіг. 3 зображено фіксатор (4). 1 - секція жолоба; 1.1 - виступ; 2 - з'єднувальний елемент; 2.1 - головка; 2.2 - головка; 2.1.1 - хвостовик; 1 UA 115819 U 5 10 15 20 25 30 35 2.1.2 - отвір; 3 - секція жолоба; 3.1 - виступ; 4 - фіксатор; 4.1 - площина фіксатора; 4.2 - виступ; 4.3 - отвір; 5 - опорний елемент; 5.1 - виїмка; 5.1.1 - площина виїмки; 5.1.2 - площина виїмки; 6 - стрижень. Вузол з'єднання секцій жолоба (1 і 3) скребкового конвеєра містить з'єднувальний елемент (2) у вигляді стрижня, з головками (2.1 і 2.2) на кінцях, одна з яких оснащена хвостовиком (2.1.1). З'єднувальний елемент (2) встановлюють в гнізда виступів (1.1 і 3.1) на бічних стінках двох сусідніх секцій (1 ІЗ) жолоба, при цьому хвостовик (2.1.1) з'єднувального елемента (2) виступає з гнізда одного з виступів (3.1) в сторону опорного елемента (5). Потім на хвостовик (2.1.1) з'єднувального елемента (2) встановлюють фіксатор (4), виконаний у формі скоби, яка охоплює хвостовик (2.1.1) з'єднувального елемента (2) таким чином, щоб отвори (4.3) в скобі збіглися з отвором (2.1.2) у хвостовику (2.1.1), а додатково виконаний виступ (4.2), наприклад, у формі прямокутного паралелепіпеда, двома протилежними гранями сполучався з виїмкою (5.1) опорного елемента (5), у якій дві протилежні одна одній площини (5.1.1 і 5.1.2) виконані паралельними. Після цього фіксатор (4) на хвостовику (2.1.1) з'єднувального елемента (2) фіксують через отвори (4.3 і 2.1.2) стрижнем (6). Таким чином конструкція вузла, що заявляється, забезпечує додаткову запобіжну функцію від можливого випадіння з'єднувального елемента (2) в результаті повороту навколо своєї осі, тобто технічний результат. Виготовлення фіксатора (4) з виступом (4.2) не вимагає великих матеріальних витрат, але застосування такої конструкції вирішує завдання зі створення конструкції вузла з'єднання риштаків скребкового конвеєра з додатковою функцією запобігання випадінню з'єднувального стрижня, та надає споживчі властивості: підвищення надійності вузла з'єднання секцій жолоба скребкового конвеєра. Джерело інформації: 1. Патент SU № 1643345, пріоритет від 18.04.1989, опубл. 23.04.1991 г., Бюл. № 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Вузол з'єднання секцій жолоба скребкового конвеєра, що містить з'єднувальний елемент у вигляді стрижня, з головками на кінцях, одна з яких оснащена хвостовиком, розміщений в гніздах виступів на бічних стінках двох сусідніх секцій жолоба, фіксатор, з можливістю його фіксації на хвостовику з'єднувального елемента, опорний елемент з виїмкою, жорстко встановлений на одній з боковин двох сусідніх секцій жолоба, який відрізняється тим, що площина фіксатора, що взаємодіє з опорним елементом, додатково оснащена виступом, з можливістю його фіксації у виїмці опорного елемента. 2. Вузол за п. 1, який відрізняється тим, що виступ фіксатора виконаний у формі прямокутного паралелепіпеда, а виїмка опорного елемента виконана з паралельними одна одній площинами, які взаємодіють з виступом. 3. Вузол за п. 1 або 2, який відрізняється тим, що з'єднання фіксатора, виконаного у формі скоби, з хвостовиком здійснено стрижнем. 2 UA 115819 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
