Вузол з’єднання риштаків скребкового конвеєра

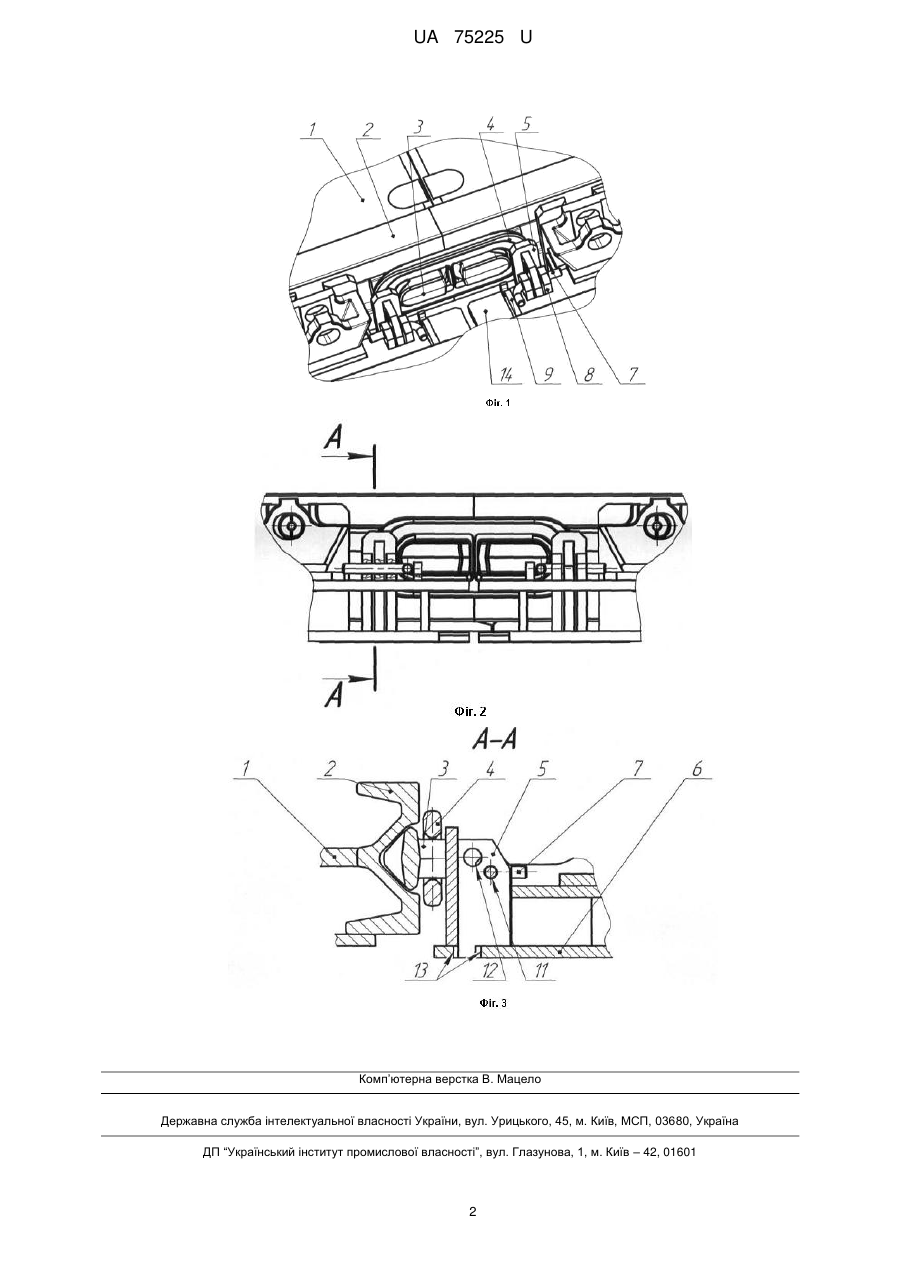

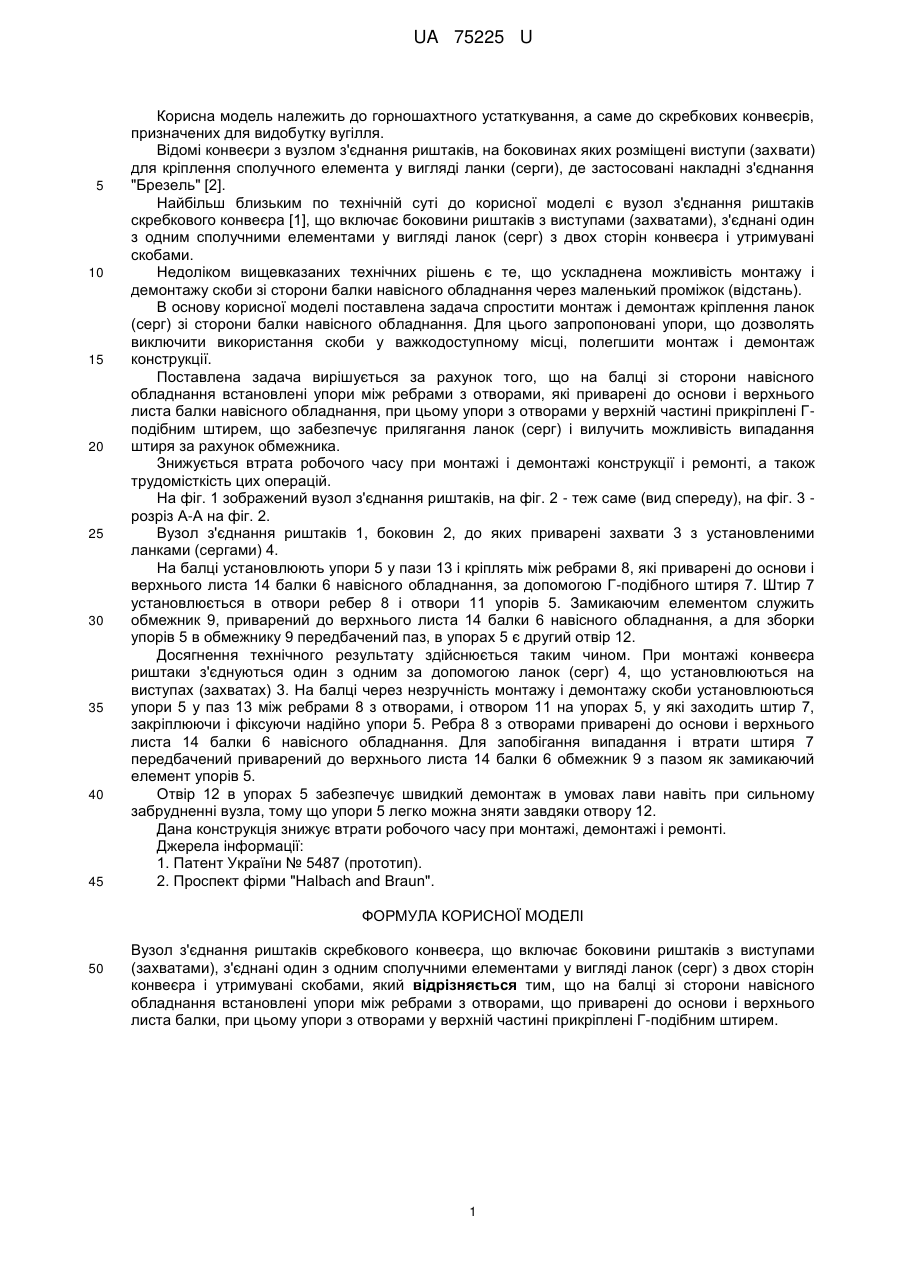

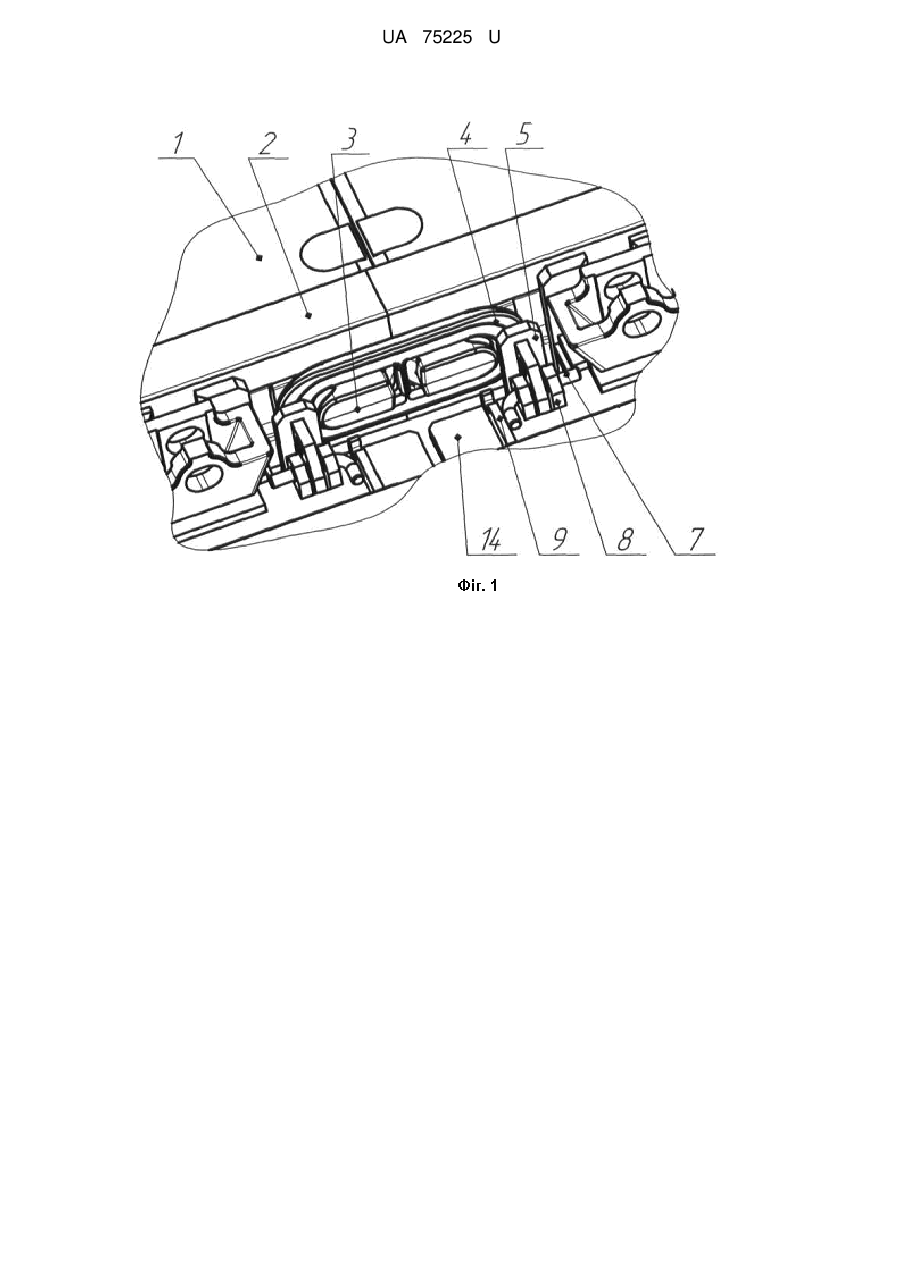

Реферат: Вузол з'єднання риштаків скребкового конвеєра включає боковини риштаків з виступами (захватами), з'єднані один з одним сполучними елементами у вигляді ланок (серг) з двох сторін конвеєра і утримувані скобами. На балці зі сторони навісного обладнання встановлені упори між ребрами з отворами, що приварені до основи і верхнього листа балки. При цьому упори з отворами у верхній частині прикріплені Г-подібним штирем. UA 75225 U (12) UA 75225 U UA 75225 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до горношахтного устаткування, а саме до скребкових конвеєрів, призначених для видобутку вугілля. Відомі конвеєри з вузлом з'єднання риштаків, на боковинах яких розміщені виступи (захвати) для кріплення сполучного елемента у вигляді ланки (серги), де застосовані накладні з'єднання "Брезель" [2]. Найбільш близьким по технічній суті до корисної моделі є вузол з'єднання риштаків скребкового конвеєра [1], що включає боковини риштаків з виступами (захватами), з'єднані один з одним сполучними елементами у вигляді ланок (серг) з двох сторін конвеєра і утримувані скобами. Недоліком вищевказаних технічних рішень є те, що ускладнена можливість монтажу і демонтажу скоби зі сторони балки навісного обладнання через маленький проміжок (відстань). В основу корисної моделі поставлена задача спростити монтаж і демонтаж кріплення ланок (серг) зі сторони балки навісного обладнання. Для цього запропоновані упори, що дозволять виключити використання скоби у важкодоступному місці, полегшити монтаж і демонтаж конструкції. Поставлена задача вирішується за рахунок того, що на балці зі сторони навісного обладнання встановлені упори між ребрами з отворами, які приварені до основи і верхнього листа балки навісного обладнання, при цьому упори з отворами у верхній частині прикріплені Гподібним штирем, що забезпечує прилягання ланок (серг) і вилучить можливість випадання штиря за рахунок обмежника. Знижується втрата робочого часу при монтажі і демонтажі конструкції і ремонті, а також трудомісткість цих операцій. На фіг. 1 зображений вузол з'єднання риштаків, на фіг. 2 - теж саме (вид спереду), на фіг. 3 розріз А-А на фіг. 2. Вузол з'єднання риштаків 1, боковин 2, до яких приварені захвати 3 з установленими ланками (сергами) 4. На балці установлюють упори 5 у пази 13 і кріплять між ребрами 8, які приварені до основи і верхнього листа 14 балки 6 навісного обладнання, за допомогою Г-подібного штиря 7. Штир 7 установлюється в отвори ребер 8 і отвори 11 упорів 5. Замикаючим елементом служить обмежник 9, приварений до верхнього листа 14 балки 6 навісного обладнання, а для зборки упорів 5 в обмежнику 9 передбачений паз, в упорах 5 є другий отвір 12. Досягнення технічного результату здійснюється таким чином. При монтажі конвеєра риштаки з'єднуються один з одним за допомогою ланок (серг) 4, що установлюються на виступах (захватах) 3. На балці через незручність монтажу і демонтажу скоби установлюються упори 5 у паз 13 між ребрами 8 з отворами, і отвором 11 на упорах 5, у які заходить штир 7, закріплюючи і фіксуючи надійно упори 5. Ребра 8 з отворами приварені до основи і верхнього листа 14 балки 6 навісного обладнання. Для запобігання випадання і втрати штиря 7 передбачений приварений до верхнього листа 14 балки 6 обмежник 9 з пазом як замикаючий елемент упорів 5. Отвір 12 в упорах 5 забезпечує швидкий демонтаж в умовах лави навіть при сильному забрудненні вузла, тому що упори 5 легко можна зняти завдяки отвору 12. Дана конструкція знижує втрати робочого часу при монтажі, демонтажі і ремонті. Джерела інформації: 1. Патент України № 5487 (прототип). 2. Проспект фірми "Halbach and Braun". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вузол з'єднання риштаків скребкового конвеєра, що включає боковини риштаків з виступами (захватами), з'єднані один з одним сполучними елементами у вигляді ланок (серг) з двох сторін конвеєра і утримувані скобами, який відрізняється тим, що на балці зі сторони навісного обладнання встановлені упори між ребрами з отворами, що приварені до основи і верхнього листа балки, при цьому упори з отворами у верхній частині прикріплені Г-подібним штирем. 1 UA 75225 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
