Вузол з’єднання риштаків скребкового конвеєра

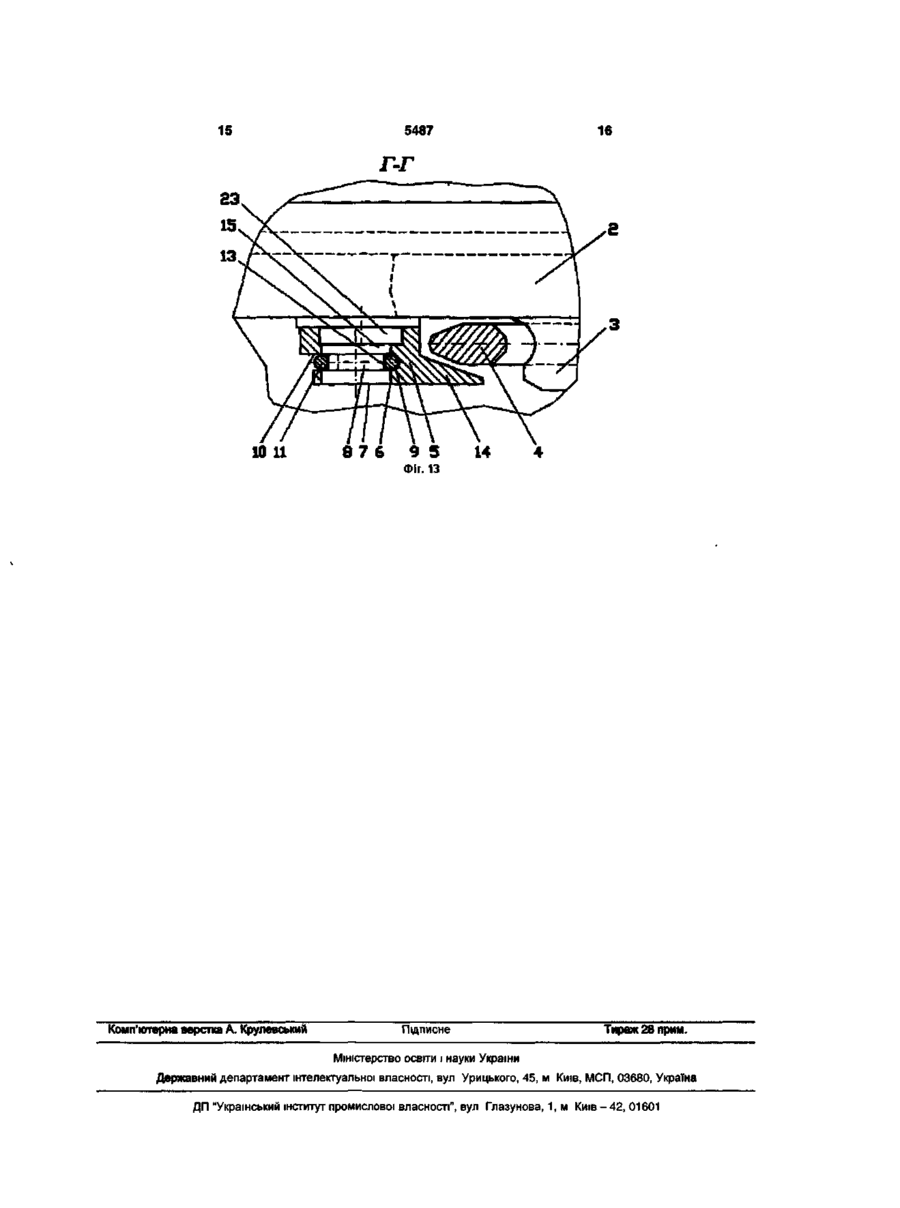

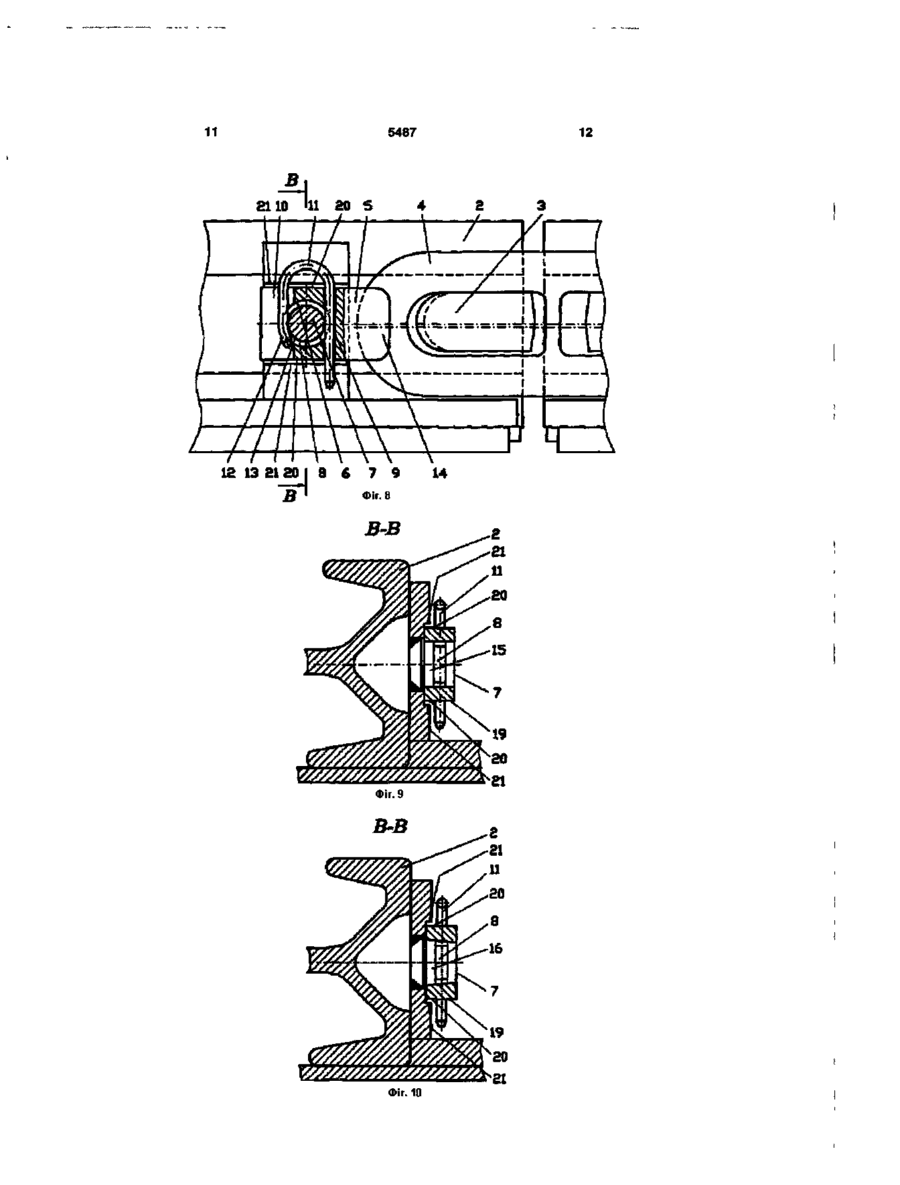

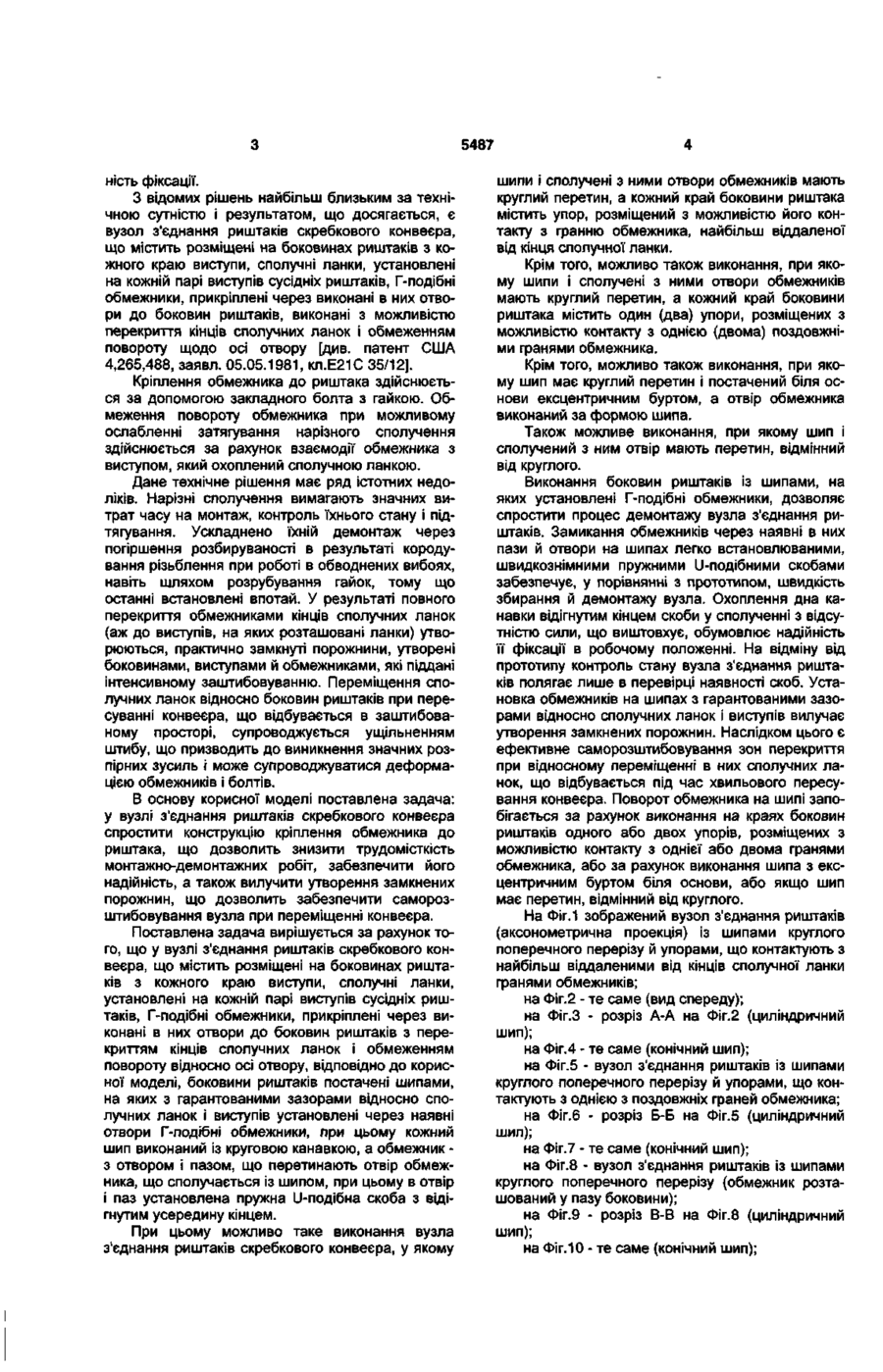

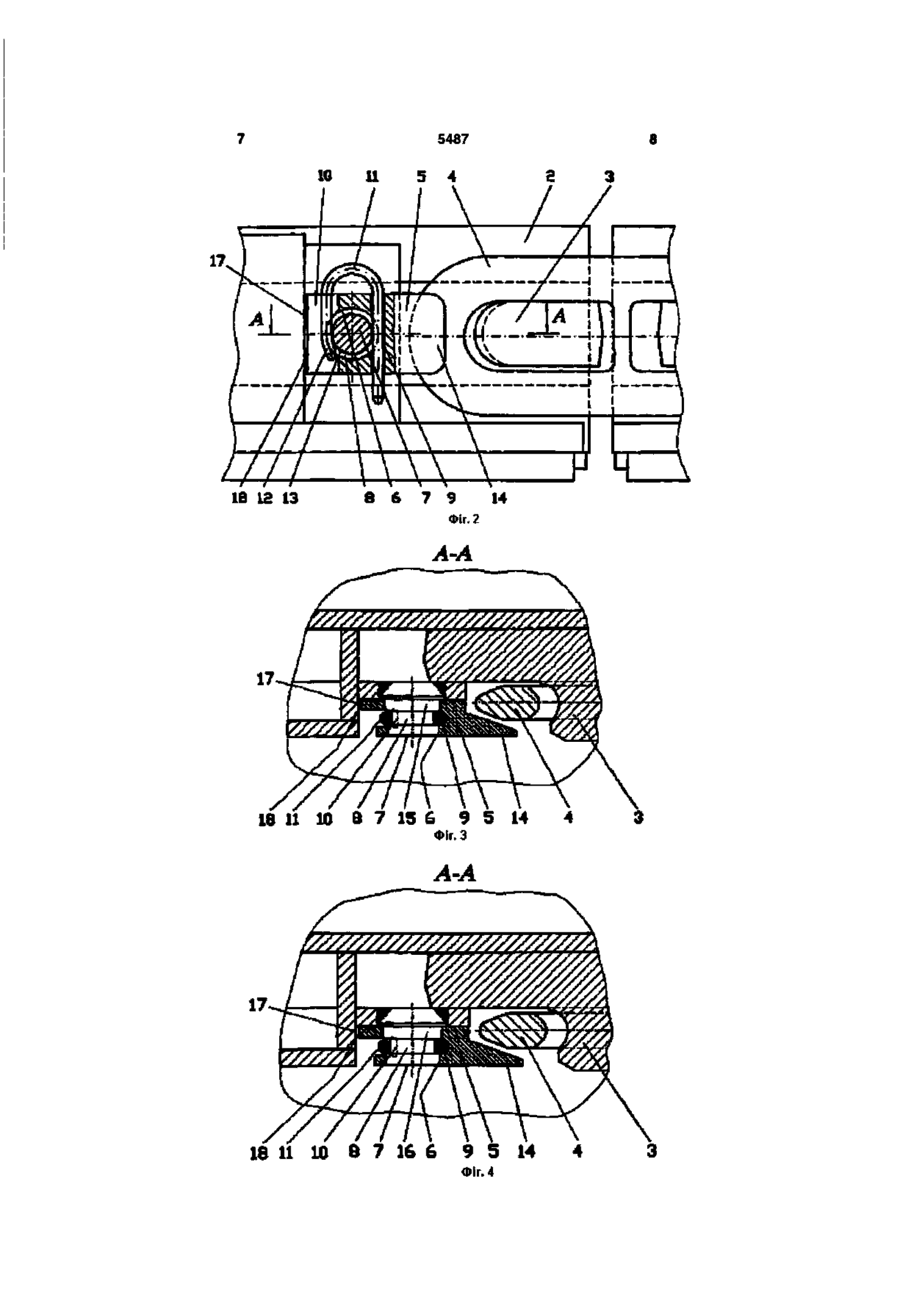

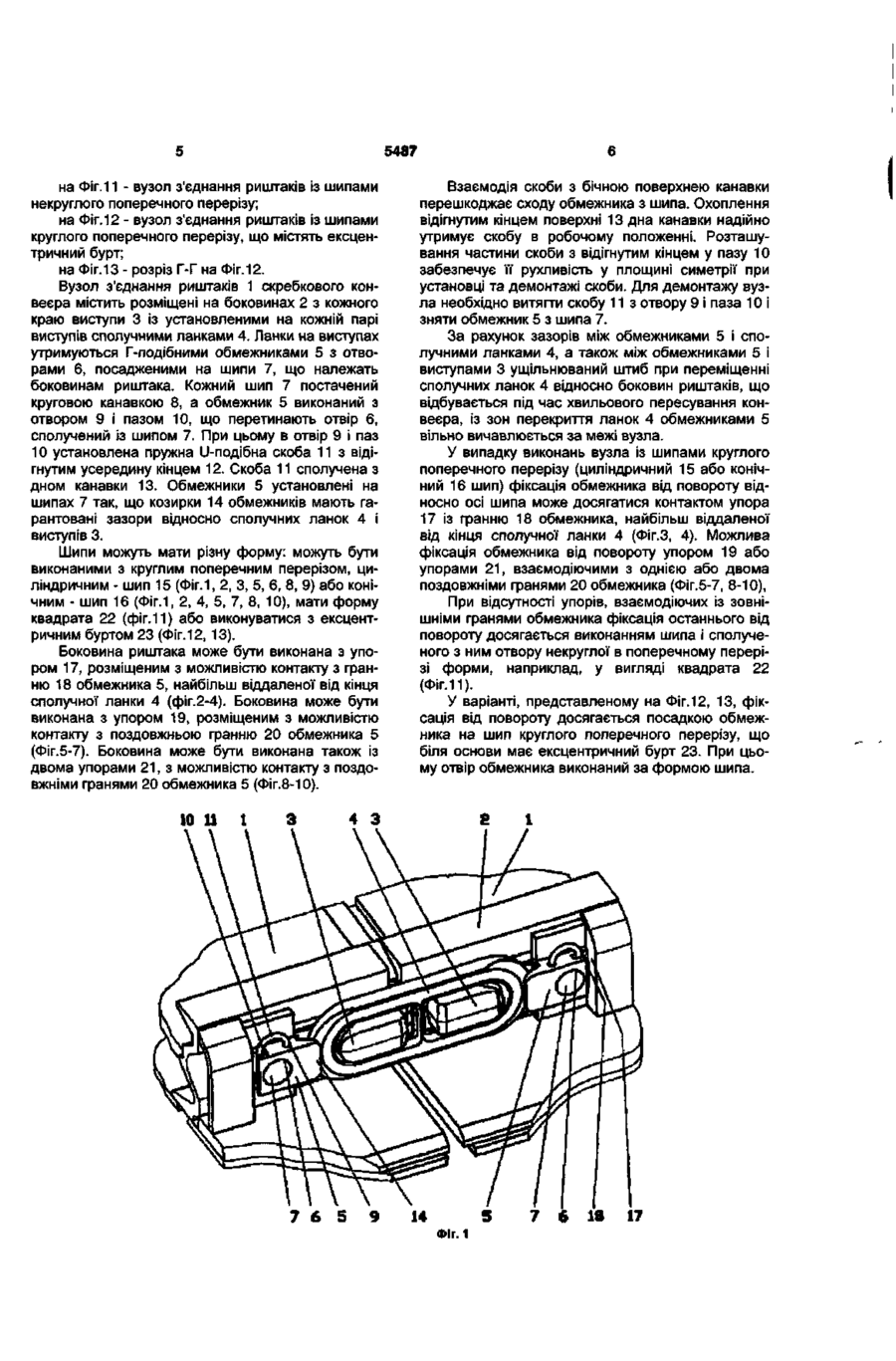

1 Вузол з'єднання риштаків скребкового конвеєра, що містить розміщені на боковинах риштаків з кожного краю виступи, сполучні ланки, установлені на кожній парі виступів сусідніх риштаків, Г-подібні обмежники, прикріплені через виконані в них отвори до боковин риштаків з перекриттям КІНЦІВ сполучних ланок і обмеженням повороту відносно осі отвору, який відрізняється тим, що боковини риштаків оснащено шипами, на яких з гарантованими зазорами відносно сполучних ланок і виступів установлені через наявні отвори Гподібні обмежники, при цьому кожен шип викона ний із круговою канавкою, а обмежник - з отвором і пазом, що перерізають отвір обмежника, який сполучається із шипом, при цьому в отвір і паз установлена пружна U-подібна скоба з відігнутим усередину кінцем 2 Вузол за п 1, який відрізняється тим, що шипи і сполучені з ними отвори обмежників мають круглий переріз, а кожний край боковини риштака містить упор, розміщений з можливістю його контакту 3 гранню обмежника, найбільш віддаленою від кінця сполучної ланки 3 Вузол за п 1, який відрізняється тим, що шипи і сполучені з ними отвори обмежників мають круглий переріз, а кожний край боковини риштака містить один (два) упори, розміщені з можливістю контакту з однією (двома) поздовжніми гранями обмежника 4 Вузол за п 1, який відрізняється тим, що шип має круглий переріз і оснащений біля основи ексцентричним буртом, а отвір обмежника виконаний за формою шипа 5 Вузол за п 1, який відрізняється тим, що шип і сполучений з ним отвір мають переріз, ВІДМІННИЙ ВІД круглого Корисна модель належить до транспортного устаткування для гірничої промисловості, а саме до скребкових конвеєрів Відомий конвеєр шахтний скребковий з вузлом з'єднання риштаків, що містить розміщені на боковинах риштаків з кожного краю виступи, сполучні ланки, установлені на кожній парі виступів сусідніх риштаків, обмежники з отворами для кріплення на шипах виступів, що утримують сполучні ланки [див проспект фірми Andercon Strathclyde PLC Потужні армовані скребкові конвеєри, - Шотландія, 1985] Кожний обмежник виконаний у вигляді плоского диска, посадженого на циліндричний шип, що належить виступу, охопленому сполучним елементом На шипі обмежник утримується стрижневим фіксатором, встановленим у поперечний отвір шипа Випаданню фіксатора перешкоджає пружно посаджене в його головку поворотне розрізне дротове кільце, що у робочому положенні охоплює хвостовик шипа Недоліком даного технічного рішення є те, що елементи фіксації розташовані за габаритами виступів, охоплених сполучними ланками Збільшення за рахунок цього ширини риштака призводить до необхідності збільшення призабійного простору для розміщення устаткування, що вимагає збільшення довжини перекриття механізованого кріплення з одночасним підвищенням його несучої здатності за рахунок збільшення вантажопщйом ^ll|^* 00 НОСТІ гідравлічних стояків Фіксатори не захищені від впливу інтенсивного потоку гірничої маси в зоні робочих органів очисного к о м б а й н а , а т а к о ж п р и п е р е с у в а н н і к о н в е є р а до вибою При цьому можливий вигин хвостовика фіксатора, що ускладнює демонтаж Випадання ф і к с а т о р і в ч е р е з п о л о м к и п р у ж и н н и х кілець с п р и ч и н я є втрату с п о л у ч н и х л а н о к , щ о с у п р о в о д ж у є т ь ся р о з ' є д н а н н я м р и ш т а к і в , п о л о м к о ю с к р е б к і в , з а клинюванням і поривами ланцюга тягового органа Чутливість п р у ж и н н о г о кільця із д р о т у д і а м е т р о м 3-4мм д о к о р о з і й н о г о з н о с у т а к о ж з н и ж у є н а д і й а> ^ 5487 ність фіксації. З відомих рішень найбільш близьким за технічною сутністю і результатом, що досягається, є вузол з'єднання риштаків скребкового конвеєра, що містить розміщені на боковинах риштаків з кожного краю виступи, сполучні ланки, установлені на кожній парі виступів сусідніх риштаків, Г-подібні обмежники, прикріплені через виконані в них отвори до боковин риштаків, виконані з можливістю перекриття кінців сполучних ланок і обмеженням повороту щодо осі отвору [див. патент США 4,265,488, заявл. 05.05.1981, КЛ.Е21С 35/12]. Кріплення обмежника до риштака здійснюється за допомогою закладного болта з гайкою. Обмеження повороту обмежника при можливому ослабленні затягування нарізного сполучення здійснюється за рахунок взаємодії обмежника з виступом, який охоплений сполучною ланкою. Дане технічне рішення має ряд істотних недоліків. Нарізні сполучення вимагають значних витрат часу на монтаж, контроль їхнього стану і підтягування. Ускладнено їхній демонтаж через погіршення розбируваності в результаті кородування різьблення при роботі в обводнених вибоях, навіть шляхом розрубування гайок, тому що останні встановлені впотай. У результаті повного перекриття обмежниками кінців сполучних ланок (аж до виступів, на яких розташовані ланки) утворюються, практично замкнуті порожнини, утворені боковинами, виступами й обмежниками, які піддані інтенсивному заштибовуванню. Переміщення сполучних ланок відносно боковин риштаків при пересуванні конвеєра, що відбувається в заштибованому просторі, супроводжується ущільненням штибу, що призводить до виникнення значних розпірних зусиль і може супроводжуватися деформацією обмежників і болтів. В основу корисної моделі поставлена задача: у вузлі з'єднання риштаків скребкового конвеєра спростити конструкцію кріплення обмежника до риштака, що дозволить знизити трудомісткість монтажно-демонтажних робіт, забезпечити його надійність, а також вилучити утворення замкнених порожнин, що дозволить забезпечити саморозштибовування вузла при переміщенні конвеєра. Поставлена задача вирішується за рахунок того, що у вузлі з'єднання риштаків скребкового конвеєра, що містить розміщені на боковинах риштаків з кожного краю виступи, сполучні ланки, установлені на кожній парі виступів сусідніх риштаків, Г-подібні обмежники, прикріплені через виконані в них отвори до боковин риштаків з перекриттям кінців сполучних ланок і обмеженням повороту відносно осі отвору, відповідно до корисної моделі, боковини риштаків постачені шипами, на яких з гарантованими зазорами відносно сполучних ланок і виступів установлені через наявні отвори Г-подібні обмежники, при цьому кожний шип виконаний із круговою канавкою, а обмежник з отвором і пазом, що перетинають отвір обмежника, що сполучається із шипом, при цьому в отвір і паз установлена пружна U-подібна скоба з відігнутим усередину кінцем. При цьому можливо таке виконання вузла з'єднання риштаків скребкового конвеєра, у якому шипи і сполучені з ними отвори обмежників мають круглий перетин, а кожний край боковини риштака містить упор, розміщений з можливістю його контакту з гранню обмежника, найбільш віддаленої від кінця сполучної ланки. Крім того, можливо також виконання, при якому шипи і сполучені з ними отвори обмежників мають круглий перетин, а кожний край боковини риштака містить один (два) упори, розміщених з можливістю контакту з однією (двома) поздовжніми гранями обмежника. Крім того, можливо також виконання, при якому шип має круглий перетин і постачений біля основи ексцентричним буртом, а отвір обмежника виконаний за формою шипа. Також можливе виконання, при якому шип і сполучений з ним отвір мають перетин, відмінний від круглого. Виконання боковин риштаків із шипами, на яких установлені Г-подібні обмежники, дозволяє спростити процес демонтажу вузла з'єднання риштаків. Замикання обмежників через наявні в них пази й отвори на шипах легко встановлюваними, швидкознімними пружними U-подібними скобами забезпечує, у порівнянні з прототипом, швидкість збирання й демонтажу вузла. Охоплення дна канавки відігнутим кінцем скоби у сполученні з відсутністю сили, що виштовхує, обумовлює надійність її фіксації в робочому положенні. На відміну від прототипу контроль стану вузла з'єднання риштаків полягає лише в перевірці наявності скоб. Установка обмежників на шипах з гарантованими зазорами відносно сполучних ланок і виступів вилучає утворення замкнених порожнин. Наслідком цього є ефективне саморозштибовування зон перекриття при відносному переміщенні в них сполучних ланок, що відбувається під час хвильового пересування конвеєра. Поворот обмежника на шипі запобігається за рахунок виконання на краях боковин риштаків одного або двох упорів, розміщених з можливістю контакту з однієї або двома гранями обмежника, або за рахунок виконання шипа з ексцентричним буртом біля основи, або якщо шип має перетин, відмінний від круглого. На Фіг.1 зображений вузол з'єднання риштаків (аксонометрична проекція) із шипами круглого поперечного перерізу й упорами, що контактують з найбільш віддаленими від кінців сполучної ланки гранями обмежників; на Фіг.2 - те саме (вид спереду); на Фіг.З - розріз А-А на Фіг.2 (циліндричний шип); на Фіг.4 - те саме (конічний шип); на Фіг.5 - вузол з'єднання риштаків із шипами круглого поперечного перерізу й упорами, що контактують з однією з поздовжніх граней обмежника; на Фіг.6 - розріз Б-Б на Фіг.5 (циліндричний шип); на Фіг.7 - те саме (конічний шип); на Фіг.8 - вузол з'єднання риштаків із шипами круглого поперечного перерізу(обмежник розташований у пазу боковини); на Фіг.9 - розріз В-В на Фіг.8 (циліндричний шип); на Фіг.10 - те саме (конічний шип); 5487 на Фіг. 11 - вузол з'єднання риштаків із шипами некруглого поперечного перерізу; на Фіг. 12 - вузол з'єднання риштаків із шипами круглого поперечного перерізу, що містять ексцентричний бурт; на Фіг. 13 - розріз Г-Г на Фіг. 12. Вузол з'єднання риштаків 1 скребкового конвеєра містить розміщені на боковинах 2 з кожного краю виступи 3 із установленими на кожній парі виступів сполучними ланками 4. Ланки на виступах утримуються Г-подібними обмежниками 5 з отворами 6, посадженими на шипи 7, що належать боковинам риштака. Кожний шип 7 постачений круговою канавкою 8, а обмежник 5 виконаний з отвором 9 і пазом 10, що перетинають отвір 6, сполучений із шипом 7. При цьому в отвір 9 і паз 10 установлена пружна U-подібна скоба 11 з відігнутим усередину кінцем 12. Скоба 11 сполучена з дном канавки 13. Обмежники 5 установлені на шипах 7 так, що козирки 14 обмежників мають гарантовані зазори відносно сполучних ланок 4 і виступів 3. Шипи можуть мати різну форму: можуть бути виконаними з круглим поперечним перерізом, циліндричним - шип 15 (Фіг.1, 2, 3, 5, 6, 8, 9) або конічним - шип 16 (Фіг.1, 2, 4, 5, 7, 8, 10), мати форму квадрата 22 (фіг.11) або виконуватися з ексцентричним буртом 23 (Фіг. 12, 13). Боковина риштака може бути виконана з упором 17, розміщеним з можливістю контакту з гранню 18 обмежника 5, найбільш віддаленої від кінця сполучної ланки 4 (фіг.2-4). Боковина може бути виконана з упором 19, розміщеним з можливістю контакту з поздовжньою гранню 20 обмежника 5 (Фіг.5-7). Боковина може бути виконана також із двома упорами 21, з можливістю контакту з поздовжніми гранями 20 обмежника 5 (Фіг.8-10). 10 11 Взаємодія скоби з бічною поверхнею канавки перешкоджає сходу обмежника з шипа. Охоплення відігнутим кінцем поверхні 13 дна канавки надійно утримує скобу в робочому положенні. Розташування частини скоби з відігнутим кінцем у пазу 10 забезпечує її рухливість у площині симетрії при установці та демонтажі скоби. Для демонтажу вузла необхідно витягти скобу 11 з отвору 9 і паза 10 і зняти обмежник 5 з шипа 7. За рахунок зазорів між обмежниками 5 і сполучними ланками 4, а також між обмежниками 5 і виступами 3 ущільнюваний штиб при переміщенні сполучних ланок 4 відносно боковин риштаків, що відбувається під час хвильового пересування конвеєра, із зон перекриття ланок 4 обмежниками 5 вільно вичавлюється за межі вузла. У випадку виконань вузла із шипами круглого поперечного перерізу (циліндричний 15 або конічний 16 шип) фіксація обмежника від повороту відносно осі шипа може досягатися контактом упора 17 із гранню 18 обмежника, найбільш віддаленої від кінця сполучної ланки 4 (Фіг.З, 4). Можлива фіксація обмежника від повороту упором 19 або упорами 21, взаємодіючими з однією або двома поздовжніми гранями 20 обмежника (Фіг.5-7, 8-10), При відсутності упорів, взаємодіючих із зовнішніми гранями обмежника фіксація останнього від повороту досягається виконанням шипа і сполученого з ним отвору некруглої в поперечному перерізі форми, наприклад, у вигляді квадрата 22 (Фіг.11). У варіанті, представленому на Фіг. 12, 13, фіксація від повороту досягається посадкою обмежника на шип круглого поперечного перерізу, що біля основи має ексцентричний бурт 23. При цьому отвір обмежника виконаний за формою шипа. 1 7 6 14 Фіг. 1 7 6 18 17 5487 10 11 5 4 4—-ГИ-—і— IB LS 13 А-А 18 И 10 В 7 15 6 9 5 14 А-А 18 И Ю 9 7 16 6 9 5 14 4 VS/////Y7//S///S//////J S'3 QY LBP9 11 5487 13 2120 І 8 6 120 1 7 9 12 14 Фіг. 8 Фіг. 9 Y///S///S//////SS//S/J Фіг. 10 г * s б 9 ЄЇ п L ST от н У U S є і. 16 10 11 8 7 6 9 5 14 Фіг. 13 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
