Секція інспекційна жолоба скребкового конвеєра

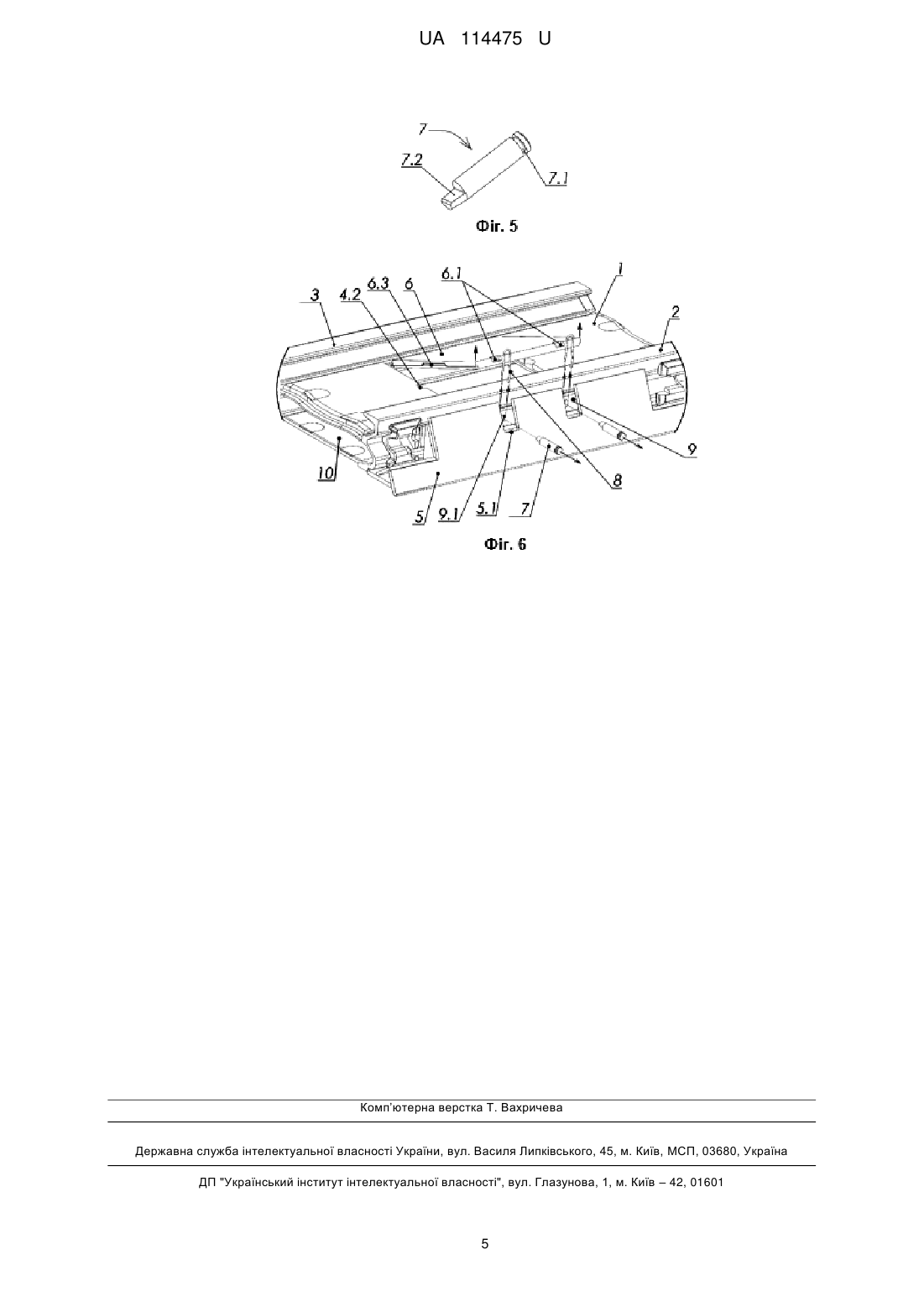

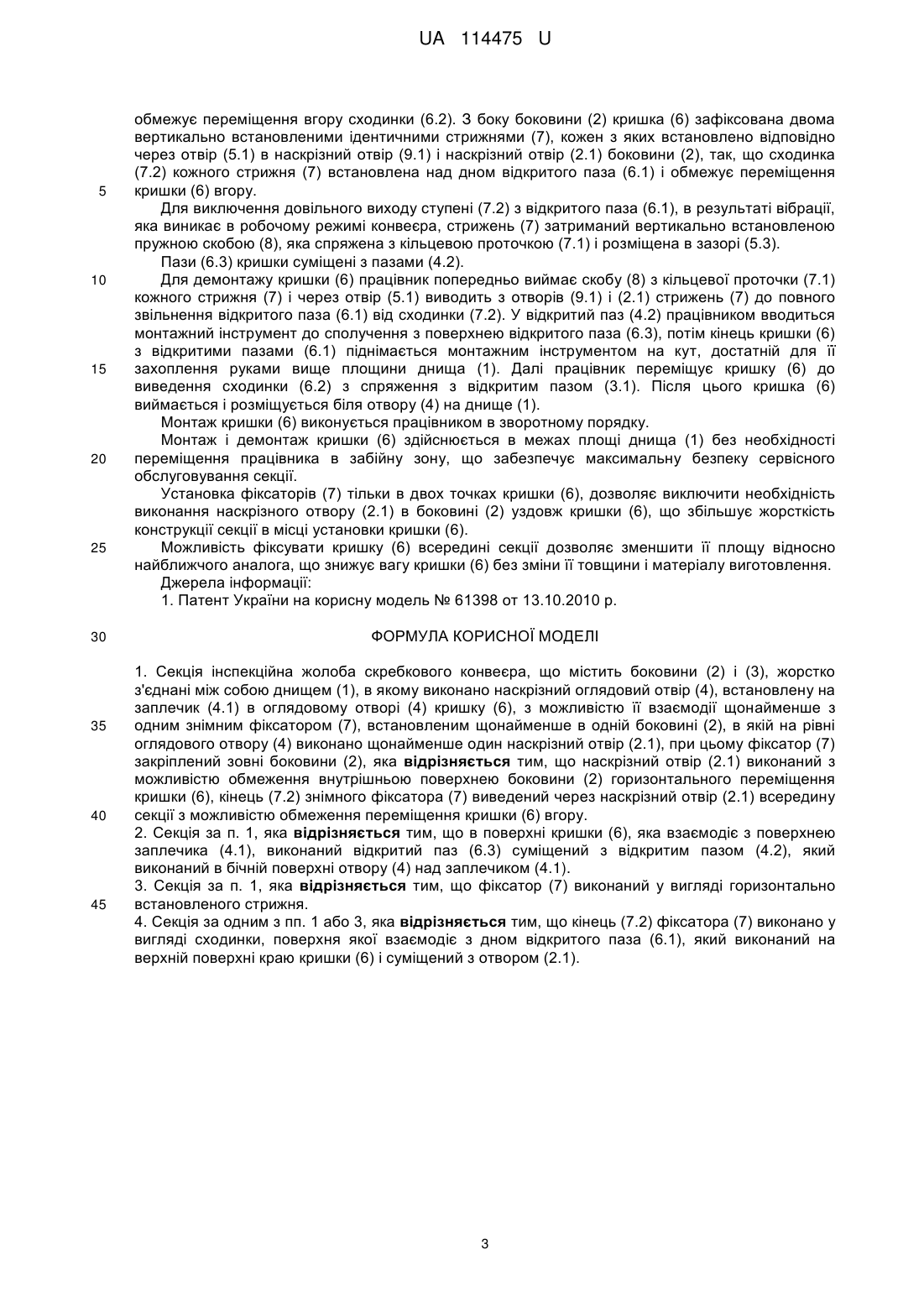

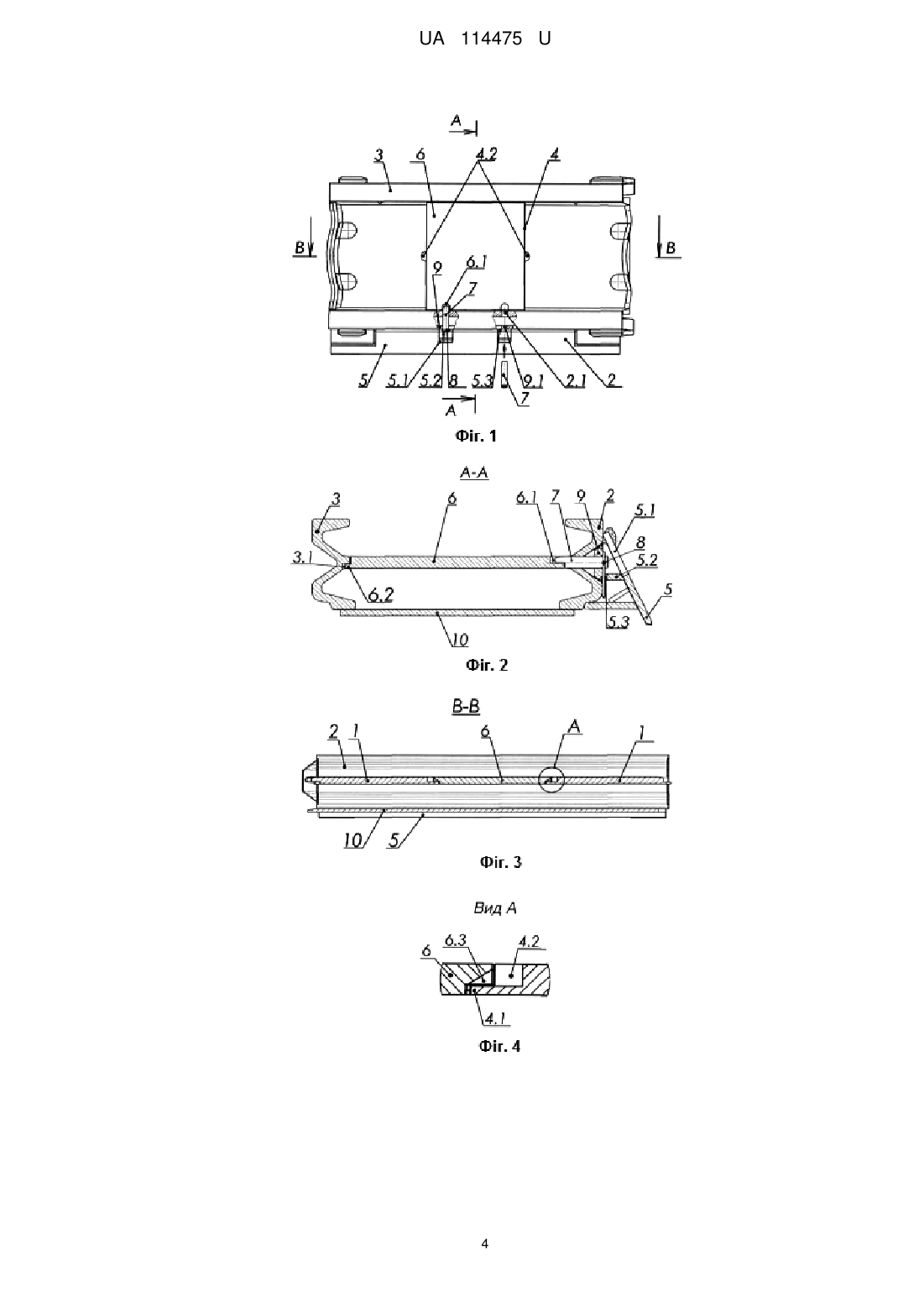

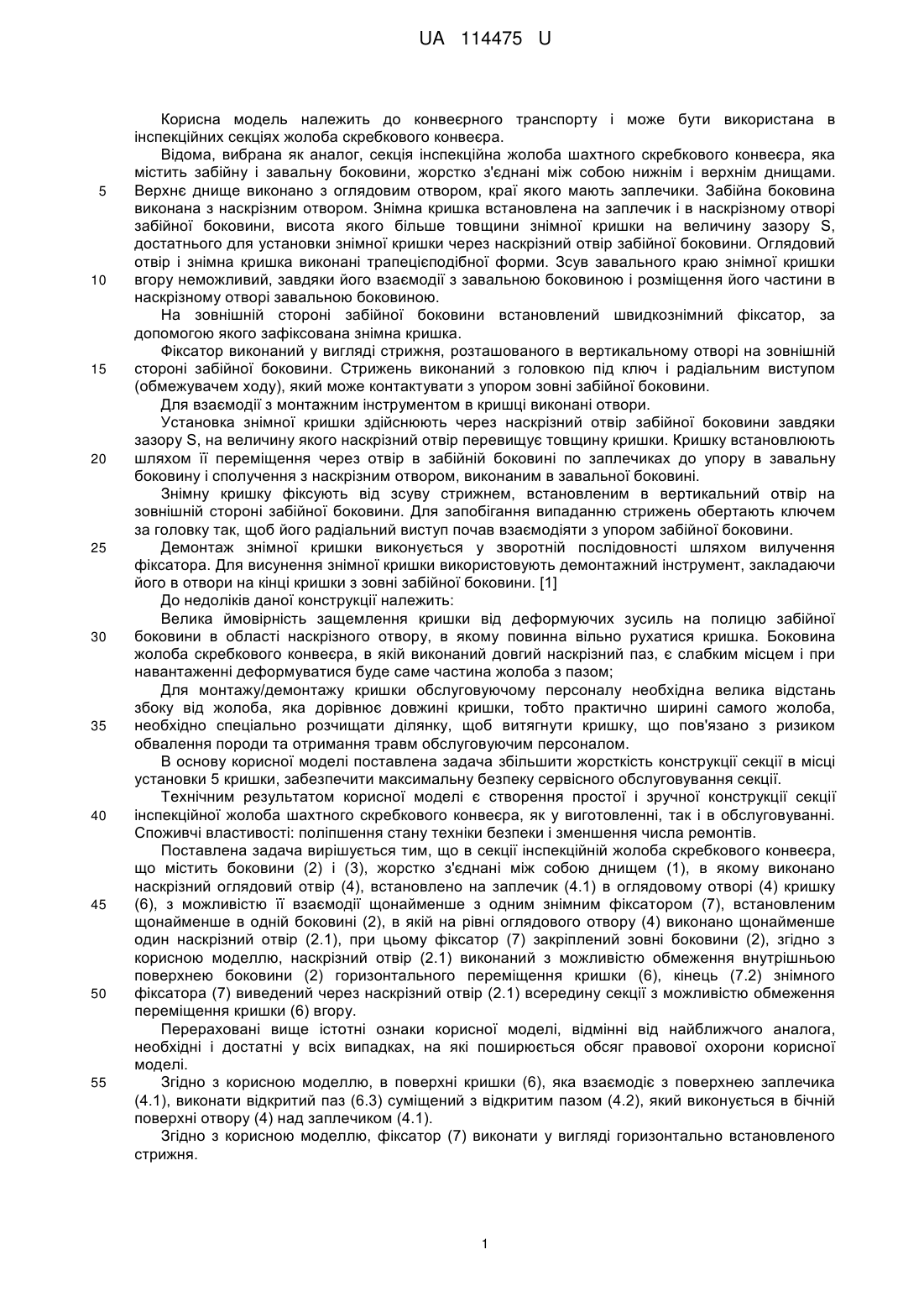

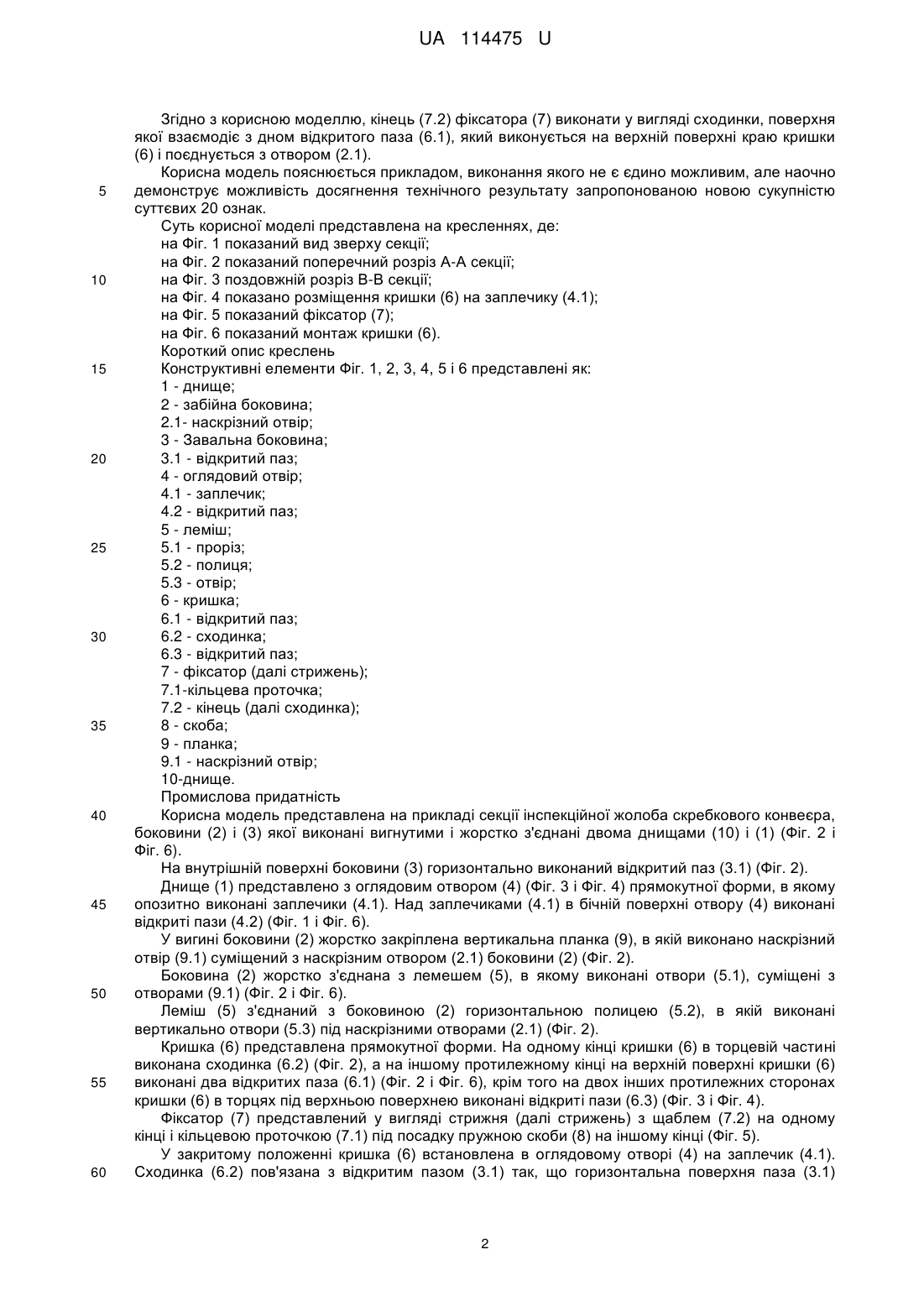

Реферат: Секція інспекційна жолоба скребкового конвеєра містить боковини, жорстко з'єднані між собою днищем, в якому виконано наскрізний оглядовий отвір, встановлену на заплечик в оглядовому отворі кришку, з можливістю її взаємодії щонайменше з одним знімним фіксатором, встановленим щонайменше в одній боковині, в якій на рівні оглядового отвору виконано щонайменше один наскрізний отвір. При цьому фіксатор закріплений зовні боковини. Наскрізний отвір виконаний з можливістю обмеження внутрішньою поверхнею боковини горизонтального переміщення кришки. Кінець знімного фіксатора виведений через наскрізний отвір всередину секції з можливістю обмеження переміщення кришки вгору. UA 114475 U (54) СЕКЦІЯ ІНСПЕКЦІЙНА ЖОЛОБА СКРЕБКОВОГО КОНВЕЄРА UA 114475 U UA 114475 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конвеєрного транспорту і може бути використана в інспекційних секціях жолоба скребкового конвеєра. Відома, вибрана як аналог, секція інспекційна жолоба шахтного скребкового конвеєра, яка містить забійну і завальну боковини, жорстко з'єднані між собою нижнім і верхнім днищами. Верхнє днище виконано з оглядовим отвором, краї якого мають заплечики. Забійна боковина виконана з наскрізним отвором. Знімна кришка встановлена на заплечик і в наскрізному отворі забійної боковини, висота якого більше товщини знімної кришки на величину зазору S, достатнього для установки знімної кришки через наскрізний отвір забійної боковини. Оглядовий отвір і знімна кришка виконані трапецієподібної форми. Зсув завального краю знімної кришки вгору неможливий, завдяки його взаємодії з завальною боковиною і розміщення його частини в наскрізному отворі завальною боковиною. На зовнішній стороні забійної боковини встановлений швидкознімний фіксатор, за допомогою якого зафіксована знімна кришка. Фіксатор виконаний у вигляді стрижня, розташованого в вертикальному отворі на зовнішній стороні забійної боковини. Стрижень виконаний з головкою під ключ і радіальним виступом (обмежувачем ходу), який може контактувати з упором зовні забійної боковини. Для взаємодії з монтажним інструментом в кришці виконані отвори. Установка знімної кришки здійснюють через наскрізний отвір забійної боковини завдяки зазору S, на величину якого наскрізний отвір перевищує товщину кришки. Кришку встановлюють шляхом її переміщення через отвір в забійній боковині по заплечиках до упору в завальну боковину і сполучення з наскрізним отвором, виконаним в завальної боковині. Знімну кришку фіксують від зсуву стрижнем, встановленим в вертикальний отвір на зовнішній стороні забійної боковини. Для запобігання випаданню стрижень обертають ключем за головку так, щоб його радіальний виступ почав взаємодіяти з упором забійної боковини. Демонтаж знімної кришки виконується у зворотній послідовності шляхом вилучення фіксатора. Для висунення знімної кришки використовують демонтажний інструмент, закладаючи його в отвори на кінці кришки з зовні забійної боковини. [1] До недоліків даної конструкції належить: Велика ймовірність защемлення кришки від деформуючих зусиль на полицю забійної боковини в області наскрізного отвору, в якому повинна вільно рухатися кришка. Боковина жолоба скребкового конвеєра, в якій виконаний довгий наскрізний паз, є слабким місцем і при навантаженні деформуватися буде саме частина жолоба з пазом; Для монтажу/демонтажу кришки обслуговуючому персоналу необхідна велика відстань збоку від жолоба, яка дорівнює довжині кришки, тобто практично ширині самого жолоба, необхідно спеціально розчищати ділянку, щоб витягнути кришку, що пов'язано з ризиком обвалення породи та отримання травм обслуговуючим персоналом. В основу корисної моделі поставлена задача збільшити жорсткість конструкції секції в місці установки 5 кришки, забезпечити максимальну безпеку сервісного обслуговування секції. Технічним результатом корисної моделі є створення простої і зручної конструкції секції інспекційної жолоба шахтного скребкового конвеєра, як у виготовленні, так і в обслуговуванні. Споживчі властивості: поліпшення стану техніки безпеки і зменшення числа ремонтів. Поставлена задача вирішується тим, що в секції інспекційній жолоба скребкового конвеєра, що містить боковини (2) і (3), жорстко з'єднані між собою днищем (1), в якому виконано наскрізний оглядовий отвір (4), встановлено на заплечик (4.1) в оглядовому отворі (4) кришку (6), з можливістю її взаємодії щонайменше з одним знімним фіксатором (7), встановленим щонайменше в одній боковині (2), в якій на рівні оглядового отвору (4) виконано щонайменше один наскрізний отвір (2.1), при цьому фіксатор (7) закріплений зовні боковини (2), згідно з корисною моделлю, наскрізний отвір (2.1) виконаний з можливістю обмеження внутрішньою поверхнею боковини (2) горизонтального переміщення кришки (6), кінець (7.2) знімного фіксатора (7) виведений через наскрізний отвір (2.1) всередину секції з можливістю обмеження переміщення кришки (6) вгору. Перераховані вище істотні ознаки корисної моделі, відмінні від найближчого аналога, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Згідно з корисною моделлю, в поверхні кришки (6), яка взаємодіє з поверхнею заплечика (4.1), виконати відкритий паз (6.3) суміщений з відкритим пазом (4.2), який виконується в бічній поверхні отвору (4) над заплечиком (4.1). Згідно з корисною моделлю, фіксатор (7) виконати у вигляді горизонтально встановленого стрижня. 1 UA 114475 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з корисною моделлю, кінець (7.2) фіксатора (7) виконати у вигляді сходинки, поверхня якої взаємодіє з дном відкритого паза (6.1), який виконується на верхній поверхні краю кришки (6) і поєднується з отвором (2.1). Корисна модель пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю суттєвих 20 ознак. Суть корисної моделі представлена на кресленнях, де: на Фіг. 1 показаний вид зверху секції; на Фіг. 2 показаний поперечний розріз А-А секції; на Фіг. 3 поздовжній розріз В-В секції; на Фіг. 4 показано розміщення кришки (6) на заплечику (4.1); на Фіг. 5 показаний фіксатор (7); на Фіг. 6 показаний монтаж кришки (6). Короткий опис креслень Конструктивні елементи Фіг. 1, 2, 3, 4, 5 і 6 представлені як: 1 - днище; 2 - забійна боковина; 2.1- наскрізний отвір; 3 - Завальна боковина; 3.1 - відкритий паз; 4 - оглядовий отвір; 4.1 - заплечик; 4.2 - відкритий паз; 5 - леміш; 5.1 - проріз; 5.2 - полиця; 5.3 - отвір; 6 - кришка; 6.1 - відкритий паз; 6.2 - сходинка; 6.3 - відкритий паз; 7 - фіксатор (далі стрижень); 7.1-кільцева проточка; 7.2 - кінець (далі сходинка); 8 - скоба; 9 - планка; 9.1 - наскрізний отвір; 10-днище. Промислова придатність Корисна модель представлена на прикладі секції інспекційної жолоба скребкового конвеєра, боковини (2) і (3) якої виконані вигнутими і жорстко з'єднані двома днищами (10) і (1) (Фіг. 2 і Фіг. 6). На внутрішній поверхні боковини (3) горизонтально виконаний відкритий паз (3.1) (Фіг. 2). Днище (1) представлено з оглядовим отвором (4) (Фіг. 3 і Фіг. 4) прямокутної форми, в якому опозитно виконані заплечики (4.1). Над заплечиками (4.1) в бічній поверхні отвору (4) виконані відкриті пази (4.2) (Фіг. 1 і Фіг. 6). У вигині боковини (2) жорстко закріплена вертикальна планка (9), в якій виконано наскрізний отвір (9.1) суміщений з наскрізним отвором (2.1) боковини (2) (Фіг. 2). Боковина (2) жорстко з'єднана з лемешем (5), в якому виконані отвори (5.1), суміщені з отворами (9.1) (Фіг. 2 і Фіг. 6). Леміш (5) з'єднаний з боковиною (2) горизонтальною полицею (5.2), в якій виконані вертикально отвори (5.3) під наскрізними отворами (2.1) (Фіг. 2). Кришка (6) представлена прямокутної форми. На одному кінці кришки (6) в торцевій частині виконана сходинка (6.2) (Фіг. 2), а на іншому протилежному кінці на верхній поверхні кришки (6) виконані два відкритих паза (6.1) (Фіг. 2 і Фіг. 6), крім того на двох інших протилежних сторонах кришки (6) в торцях під верхньою поверхнею виконані відкриті пази (6.3) (Фіг. 3 і Фіг. 4). Фіксатор (7) представлений у вигляді стрижня (далі стрижень) з щаблем (7.2) на одному кінці і кільцевою проточкою (7.1) під посадку пружною скоби (8) на іншому кінці (Фіг. 5). У закритому положенні кришка (6) встановлена в оглядовому отворі (4) на заплечик (4.1). Сходинка (6.2) пов'язана з відкритим пазом (3.1) так, що горизонтальна поверхня паза (3.1) 2 UA 114475 U 5 10 15 20 25 30 35 40 45 обмежує переміщення вгору сходинки (6.2). З боку боковини (2) кришка (6) зафіксована двома вертикально встановленими ідентичними стрижнями (7), кожен з яких встановлено відповідно через отвір (5.1) в наскрізний отвір (9.1) і наскрізний отвір (2.1) боковини (2), так, що сходинка (7.2) кожного стрижня (7) встановлена над дном відкритого паза (6.1) і обмежує переміщення кришки (6) вгору. Для виключення довільного виходу ступені (7.2) з відкритого паза (6.1), в результаті вібрації, яка виникає в робочому режимі конвеєра, стрижень (7) затриманий вертикально встановленою пружною скобою (8), яка спряжена з кільцевою проточкою (7.1) і розміщена в зазорі (5.3). Пази (6.3) кришки суміщені з пазами (4.2). Для демонтажу кришки (6) працівник попередньо виймає скобу (8) з кільцевої проточки (7.1) кожного стрижня (7) і через отвір (5.1) виводить з отворів (9.1) і (2.1) стрижень (7) до повного звільнення відкритого паза (6.1) від сходинки (7.2). У відкритий паз (4.2) працівником вводиться монтажний інструмент до сполучення з поверхнею відкритого паза (6.3), потім кінець кришки (6) з відкритими пазами (6.1) піднімається монтажним інструментом на кут, достатній для її захоплення руками вище площини днища (1). Далі працівник переміщує кришку (6) до виведення сходинки (6.2) з спряження з відкритим пазом (3.1). Після цього кришка (6) виймається і розміщується біля отвору (4) на днище (1). Монтаж кришки (6) виконується працівником в зворотному порядку. Монтаж і демонтаж кришки (6) здійснюється в межах площі днища (1) без необхідності переміщення працівника в забійну зону, що забезпечує максимальну безпеку сервісного обслуговування секції. Установка фіксаторів (7) тільки в двох точках кришки (6), дозволяє виключити необхідність виконання наскрізного отвору (2.1) в боковині (2) уздовж кришки (6), що збільшує жорсткість конструкції секції в місці установки кришки (6). Можливість фіксувати кришку (6) всередині секції дозволяє зменшити її площу відносно найближчого аналога, що знижує вагу кришки (6) без зміни її товщини і матеріалу виготовлення. Джерела інформації: 1. Патент України на корисну модель № 61398 от 13.10.2010 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Секція інспекційна жолоба скребкового конвеєра, що містить боковини (2) і (3), жорстко з'єднані між собою днищем (1), в якому виконано наскрізний оглядовий отвір (4), встановлену на заплечик (4.1) в оглядовому отворі (4) кришку (6), з можливістю її взаємодії щонайменше з одним знімним фіксатором (7), встановленим щонайменше в одній боковині (2), в якій на рівні оглядового отвору (4) виконано щонайменше один наскрізний отвір (2.1), при цьому фіксатор (7) закріплений зовні боковини (2), яка відрізняється тим, що наскрізний отвір (2.1) виконаний з можливістю обмеження внутрішньою поверхнею боковини (2) горизонтального переміщення кришки (6), кінець (7.2) знімного фіксатора (7) виведений через наскрізний отвір (2.1) всередину секції з можливістю обмеження переміщення кришки (6) вгору. 2. Секція за п. 1, яка відрізняється тим, що в поверхні кришки (6), яка взаємодіє з поверхнею заплечика (4.1), виконаний відкритий паз (6.3) суміщений з відкритим пазом (4.2), який виконаний в бічній поверхні отвору (4) над заплечиком (4.1). 3. Секція за п. 1, яка відрізняється тим, що фіксатор (7) виконаний у вигляді горизонтально встановленого стрижня. 4. Секція за одним з пп. 1 або 3, яка відрізняється тим, що кінець (7.2) фіксатора (7) виконано у вигляді сходинки, поверхня якої взаємодіє з дном відкритого паза (6.1), який виконаний на верхній поверхні краю кришки (6) і суміщений з отвором (2.1). 3 UA 114475 U 4 UA 114475 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
